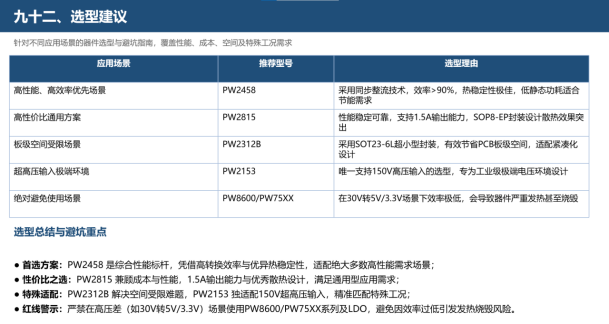

30V降压转5V,3.3V电源稳压芯片选型：从低功耗到大电流完整方案

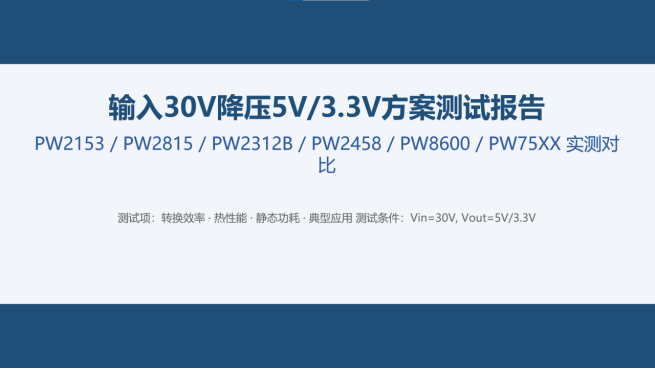

输入 30V 降压 5V/3.3V 方案测试报告

PW2153 / PW2815 / PW2312B / PW2458 / PW8600 / PW75XX 实测对比

测试项：转换效率 · 热性能 · 静态功耗 · 典型应用 测试条件： Vin=30V, Vout=5V/3.3V

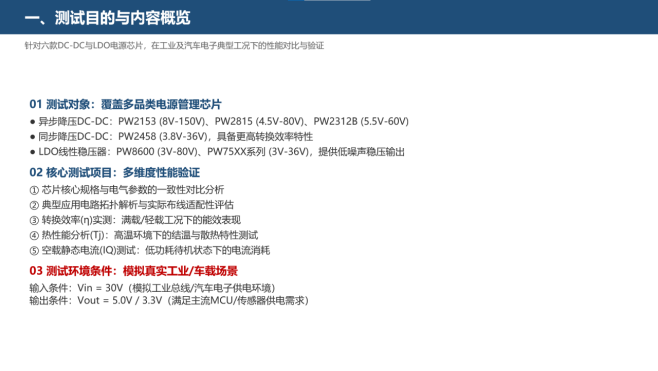

一、测试目的与内容概览

针对六款 DC-DC 与 LDO 电源芯片，在工业及汽车电子典型工况下的性能对比与验证

01 测试对象：覆盖多品类电源管理芯片

l 异步降压 DC-DC ： PW2153 (8V-150V) 、 PW2815 (4.5V-80V) 、 PW2312B (5.5V-60V)

l 同步降压 DC-DC ： PW2458 (3.8V-36V) ，具备更高转换效率特性

l LDO 线性稳压器： PW8600 (3V-80V) 、 PW75XX 系列 (3V-36V) ，提供低噪声稳压输出

02 核心测试项目：多维度性能验证

① 芯片核心规格与电气参数的一致性对比分析

② 典型应用电路拓扑解析与实际布线适配性评估

③ 转换效率 ( η ) 实测：满载 / 轻载工况下的能效表现

④ 热性能分析 (Tj) ：高温环境下的结温与散热特性测试

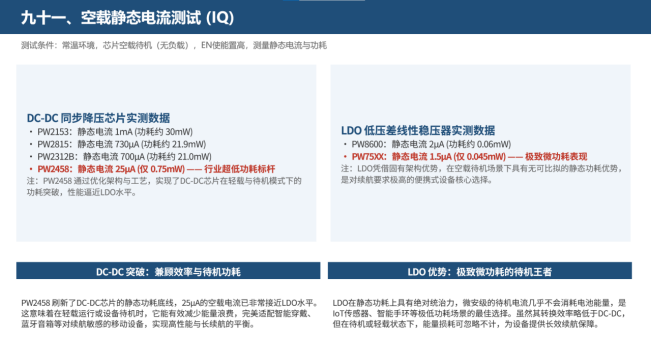

⑤ 空载静态电流 (IQ) 测试：低功耗待机状态下的电流消耗

03 测试环境条件：模拟真实工业 / 车载场景

输入条件： Vin = 30V （模拟工业总线 / 汽车电子供电环境）

输出条件： Vout = 5.0V / 3.3V （满足主流 MCU/ 传感器供电需求）

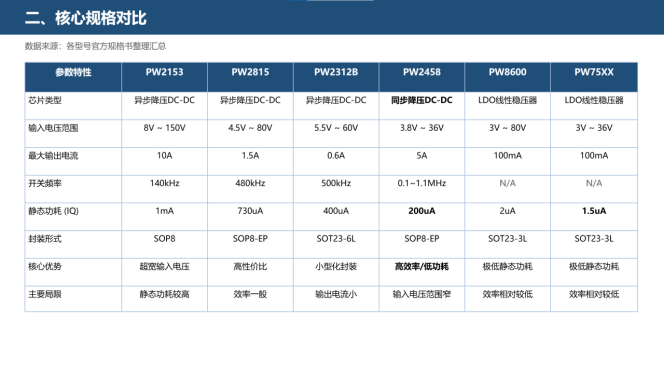

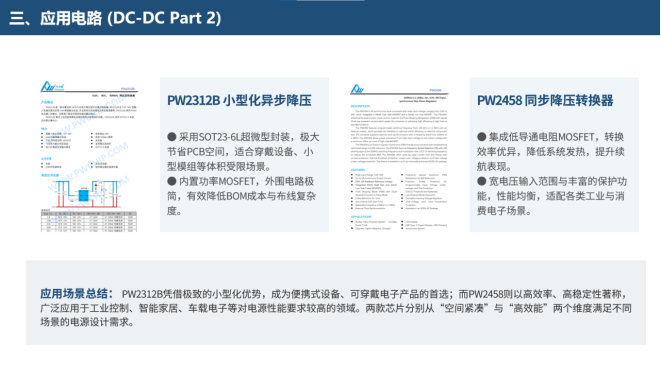

三、 应用电路 (DC-DC Part 2)

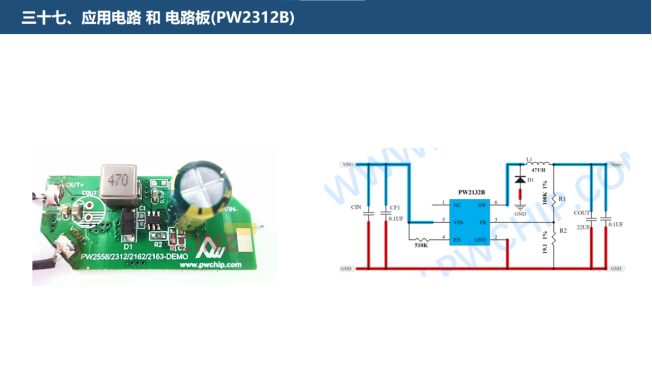

PW2312B 小型化异步降压

l 采用 SOT23-6L 超微型封装，极大节省 PCB 空间，适合穿戴设备、小型模组等体积受限场景。

l 内置功率 MOSFET ，外围电路极简，有效降低 BOM 成本与布线复杂度。

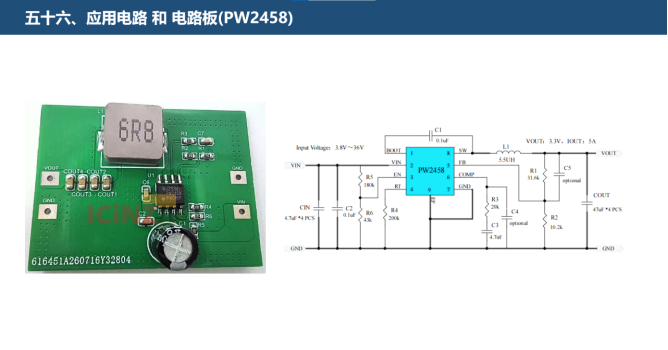

PW2458 同步降压转换器

l 集成低导通电阻 MOSFET ，转换效率优异，降低系统发热，提升续航表现。

l 宽电压输入范围与丰富的保护功能，性能均衡，适配各类工业与消费电子场景。

应用场景总结： PW2312B 凭借极致的小型化优势，成为便携式设备、可穿戴电子产品的首选；而 PW2458 则以高效率、高稳定性著称，广泛应用于工业控制、智能家居、车载电子等对电源性能要求较高的领域。两款芯片分别从“空间紧凑”与“高效能”两个维度满足不同场景的电源设计需求。

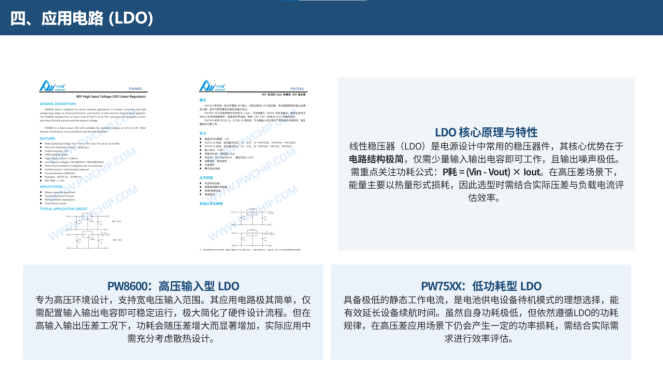

四、 应用电路 (LDO)

LDO 核心原理与特性

线性稳压器（ LDO ）是电源设计中常用的稳压器件，其核心优势在于电路结构极简，仅需少量输入输出电容即可工作，且输出噪声极低。

需重点关注功耗公式： P 耗 = (Vin - Vout) × Iout 。在高压差场景下，能量主要以热量形式损耗，因此选型时需结合实际压差与负载电流评估效率。

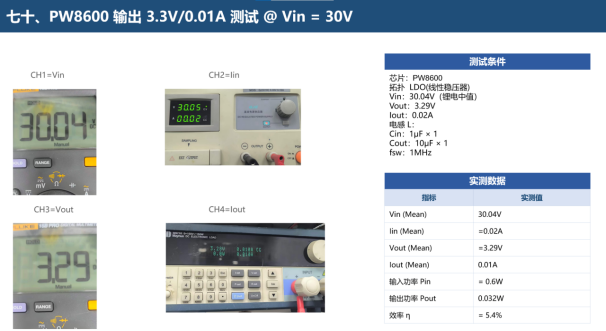

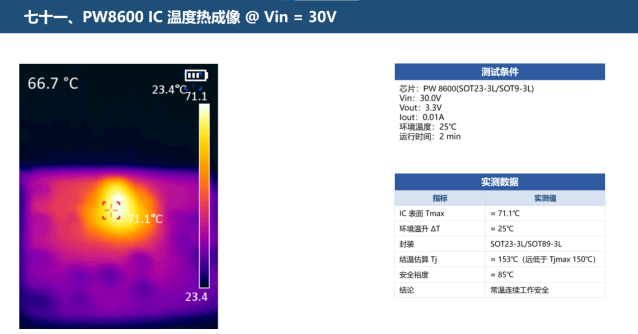

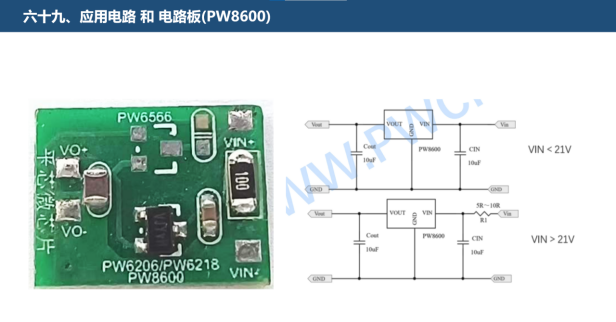

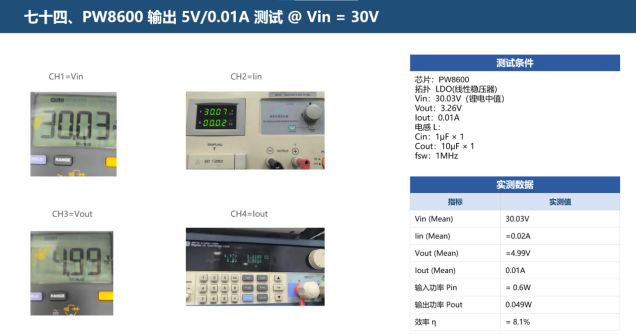

PW8600 ：高压输入型 LDO

专为高压环境设计，支持宽电压输入范围。其应用电路极其简单，仅需配置输入输出电容即可稳定运行，极大简化了硬件设计流程。但在高输入输出压差工况下，功耗会随压差增大而显著增加，实际应用中需充分考虑散热设计。

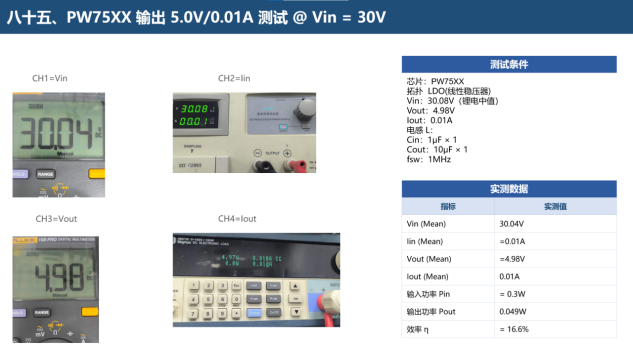

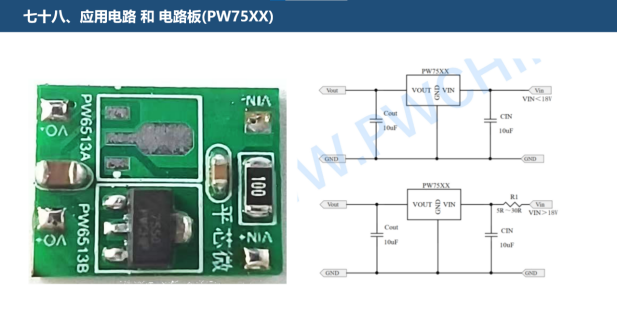

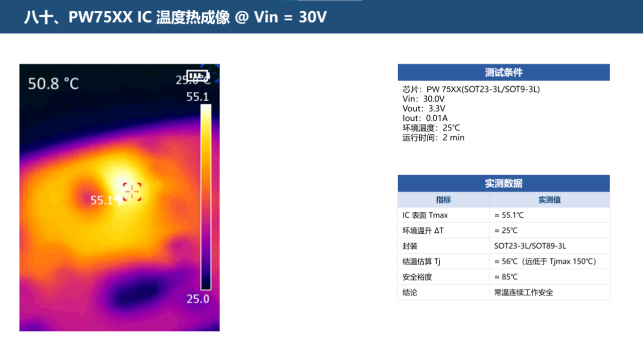

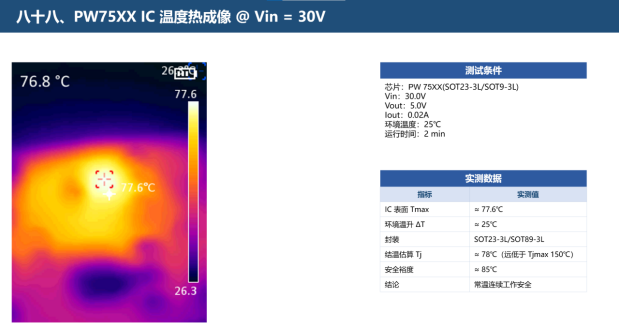

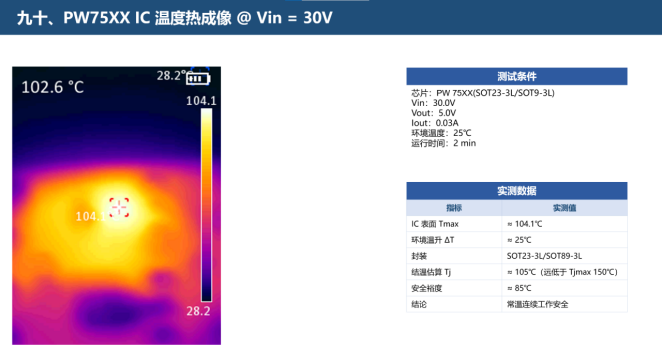

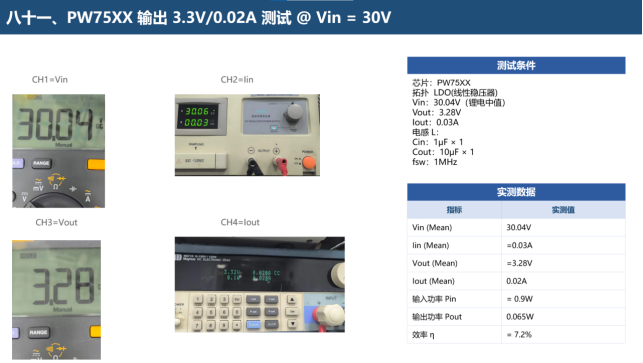

PW75XX ：低功耗型 LDO

具备极低的静态工作电流，是电池供电设备待机模式的理想选择，能有效延长设备续航时间。虽然自身功耗极低，但依然遵循 LDO 的功耗规律，在高压差应用场景下仍会产生一定的功率损耗，需结合实际需求进行效率评估。

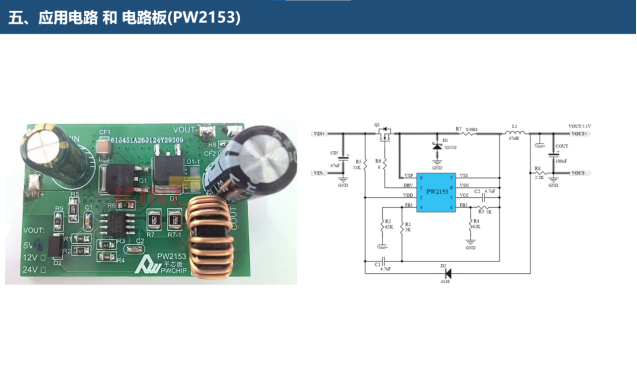

六、 PW2153 输出 5V/3A 测试 @ Vin = 30V

测试条件

芯片： PW2153

拓扑：异步 Buck

Vin ： 30.0V （锂电中值）

Vout ： 5.0V

Iout ： 3.0A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 680 μ F × 1

fsw ： 1MHz

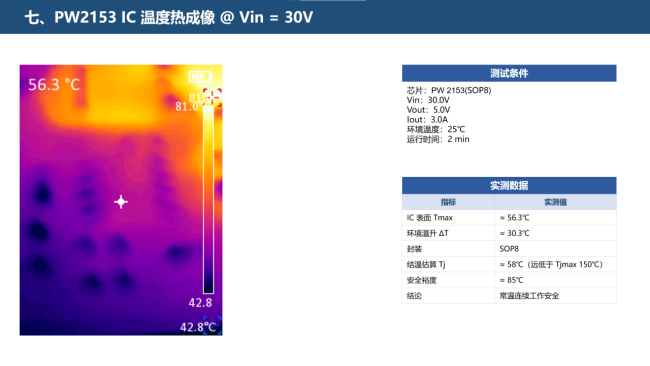

七、 PW2153 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2153(SOP8)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 3.0A

环境温度： 25 ℃

运行时间： 2 min

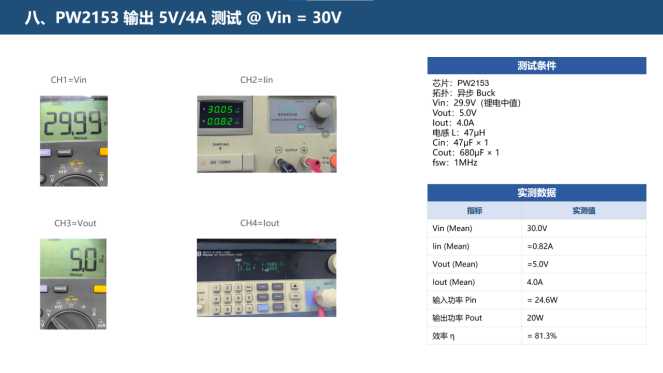

八、 PW2153 输出 5V/4A 测试 @ Vin = 30V

测试条件

芯片： PW2153

拓扑：异步 Buck

Vin ： 29.9V （锂电中值）

Vout ： 5.0V

Iout ： 4.0A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 680 μ F × 1

fsw ： 1MHz

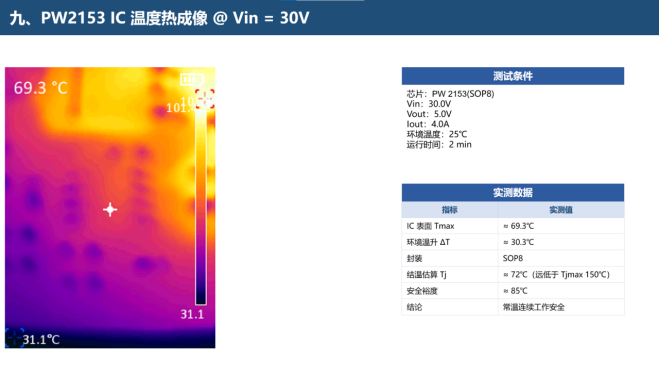

九、 PW2153 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2153(SOP8)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 4.0A

环境温度： 25 ℃

运行时间： 2 min

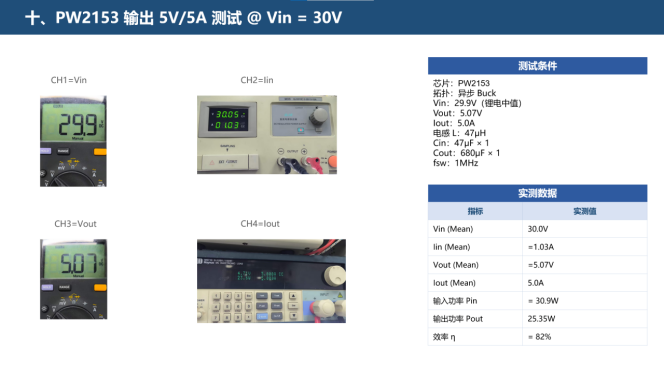

十、 PW2153 输出 5V/5A 测试 @ Vin = 30V

测试条件

芯片： PW2153

拓扑：异步 Buck

Vin ： 29.9V （锂电中值）

Vout ： 5.07V

Iout ： 5.0A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 680 μ F × 1

fsw ： 1MHz

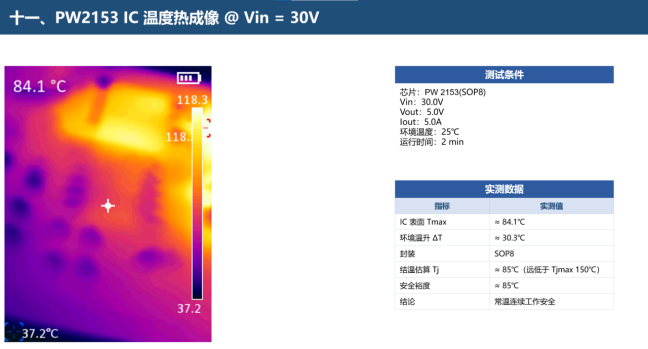

十一、 PW2153 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2153(SOP8)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 5.0A

环境温度： 25 ℃

运行时间： 2 min

十二、 PW2153 输出 12V/3A 测试 @ Vin = 30V

测试条件

芯片： PW2153

拓扑：异步 Buck

Vin ： 29.96V （锂电中值）

Vout ： 12.02V

Iout ： 3.0A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 680 μ F × 1

fsw ： 1MHz

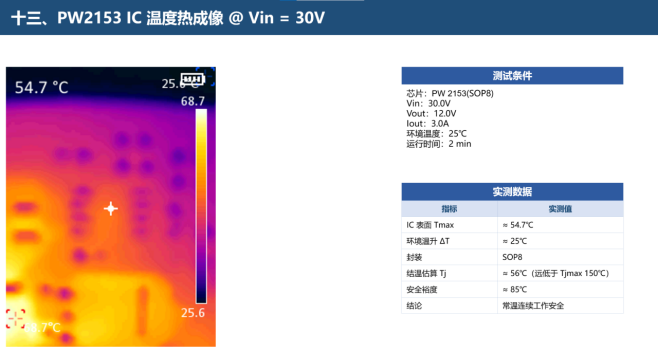

十三、 PW2153 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2153(SOP8)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 3.0A

环境温度： 25 ℃

运行时间： 2 min

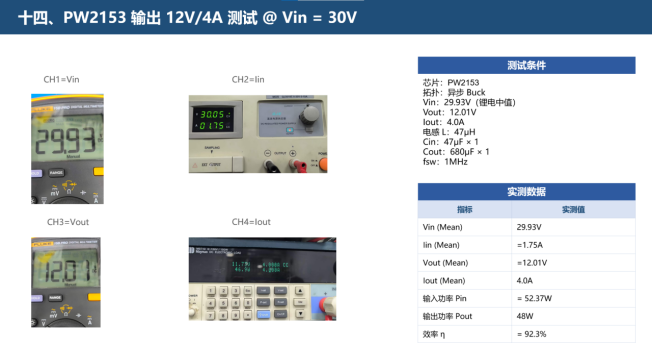

十四、 PW2153 输出 12V/4A 测试 @ Vin = 30V

测试条件

芯片： PW2153

拓扑：异步 Buck

Vin ： 29.93V （锂电中值）

Vout ： 12.01V

Iout ： 4.0A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 680 μ F × 1

fsw ： 1MHz

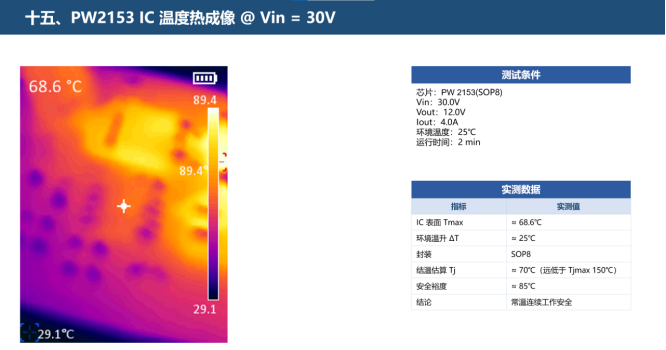

十五、 PW2153 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2153(SOP8)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 4.0A

环境温度： 25 ℃

运行时间： 2 min

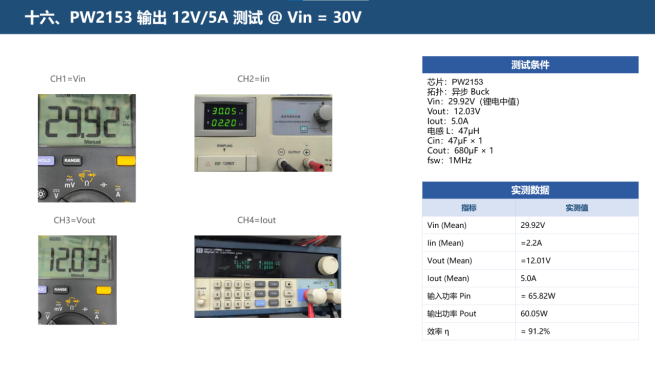

十六、 PW2153 输出 12V/5A 测试 @ Vin = 30V

测试条件

芯片： PW2153

拓扑：异步 Buck

Vin ： 29.92V （锂电中值）

Vout ： 12.03V

Iout ： 5.0A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 680 μ F × 1

fsw ： 1MHz

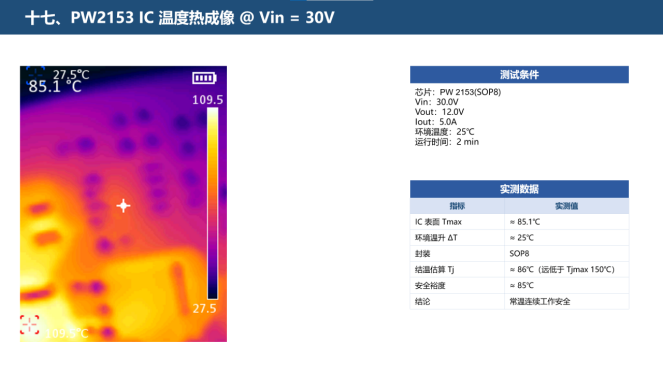

十七、 PW2153 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2153(SOP8)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 5.0A

环境温度： 25 ℃

运行时间： 2 min

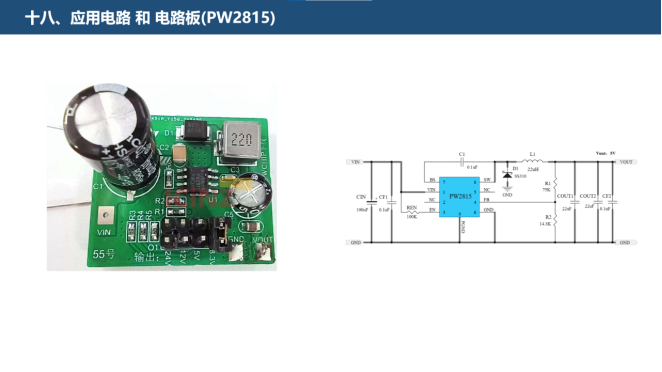

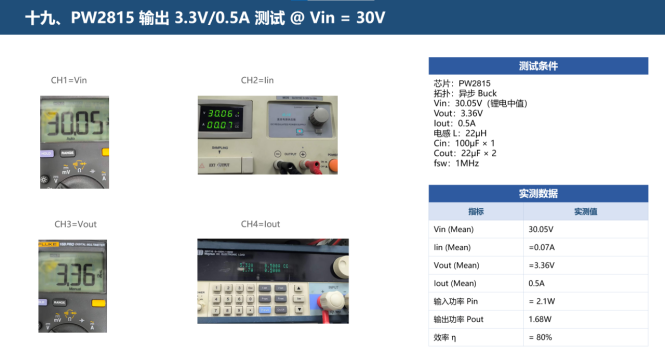

十九、 PW2815 输出 3.3V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.05V （锂电中值）

Vout ： 3.36V

Iout ： 0.5A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

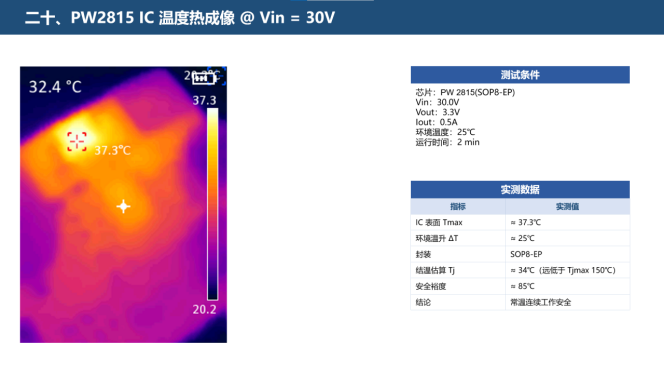

二十、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 0.5A

环境温度： 25 ℃

运行时间： 2 min

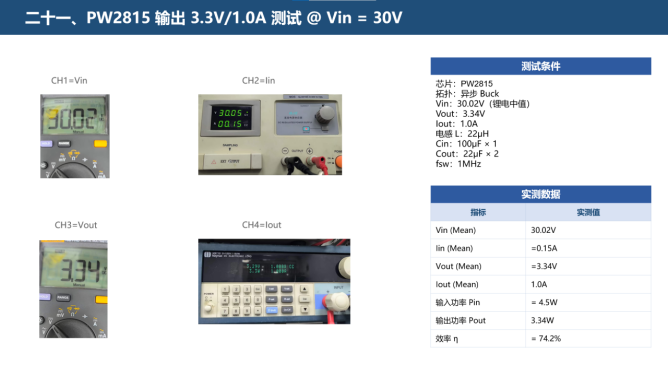

二十一、 PW2815 输出 3.3V/1.0A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 3.34V

Iout ： 1.0A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

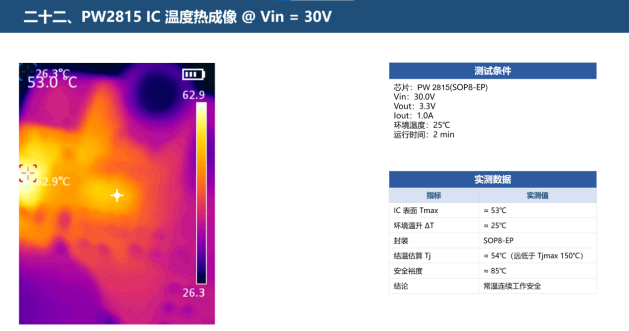

二十二、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 1.0A

环境温度： 25 ℃

运行时间： 2 min

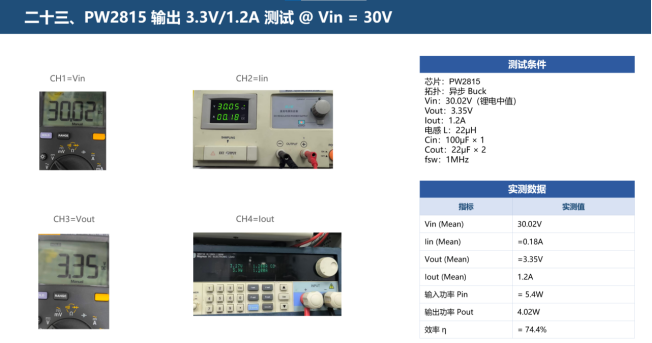

二十三、 PW2815 输出 3.3V/1.2A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 3.35V

Iout ： 1.2A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

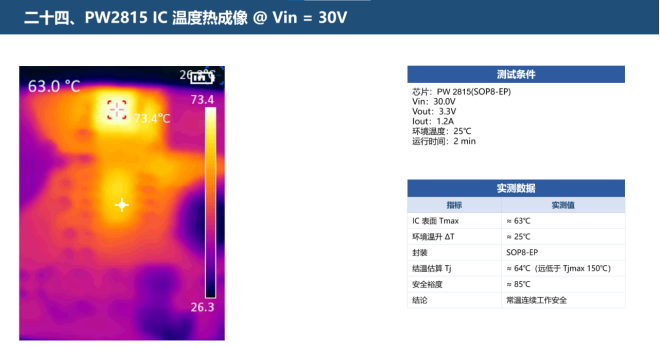

二十四、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 1.2A

环境温度： 25 ℃

运行时间： 2 min

二十五、 PW2815 输出 5V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 5.07V

Iout ： 0.5A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

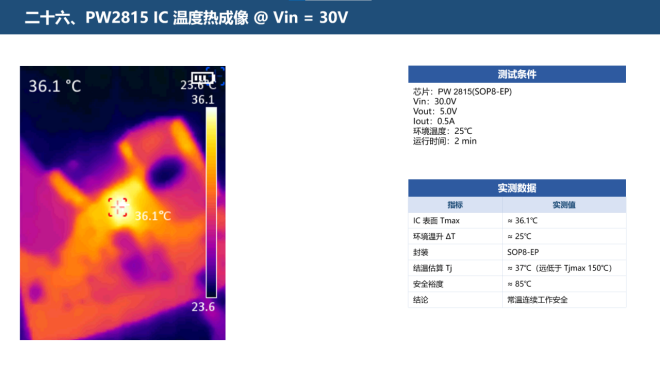

二十六、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 0.5A

环境温度： 25 ℃

运行时间： 2 min

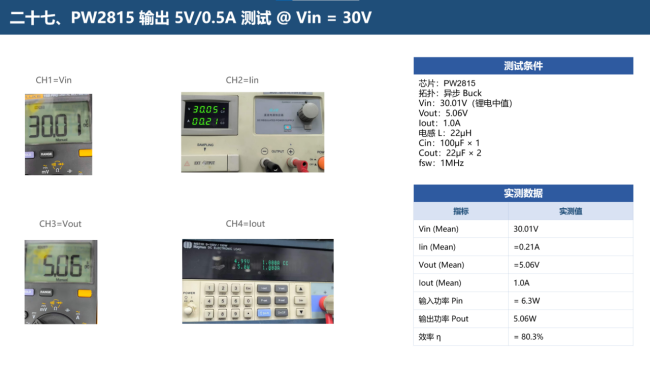

二十七、 PW2815 输出 5V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 5.06V

Iout ： 1.0A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

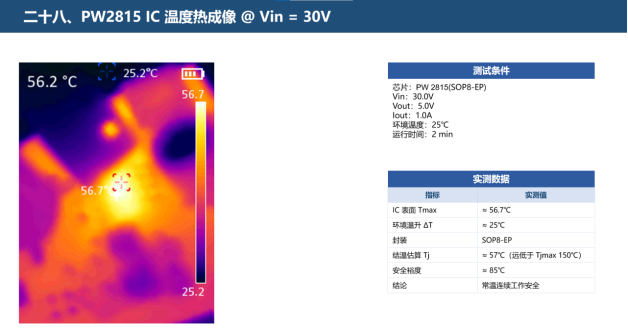

二十八、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 1.0A

环境温度： 25 ℃

运行时间： 2 min

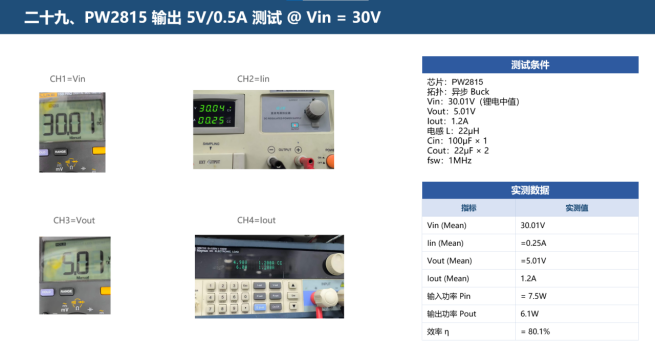

二十九、 PW2815 输出 5V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 5.01V

Iout ： 1.2A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

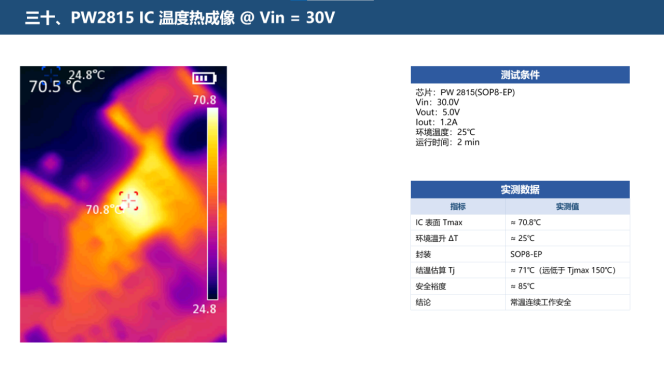

三十、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 1.2A

环境温度： 25 ℃

运行时间： 2 min

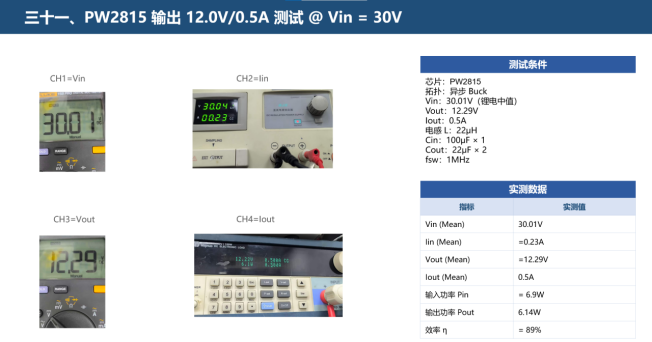

三十一、 PW2815 输出 12.0V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 12.29V

Iout ： 0.5A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

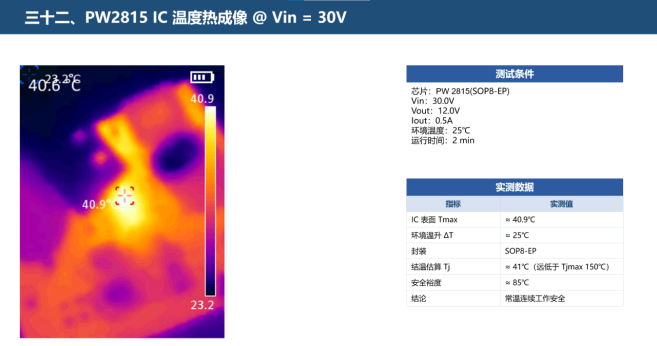

三十二、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 0.5A

环境温度： 25 ℃

运行时间： 2 min

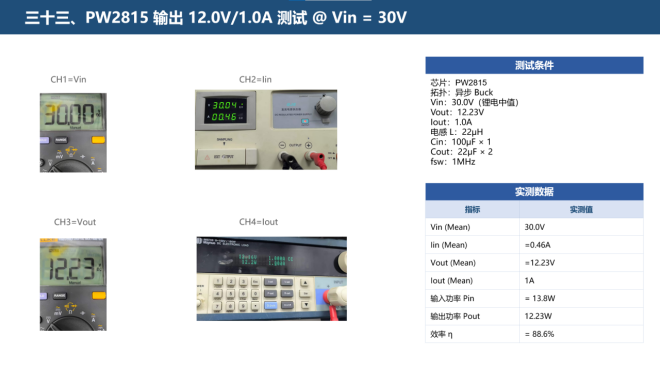

三十三、 PW2815 输出 12.0V/1.0A 测试 @ Vin = 30V

测试条件

芯片： PW2815

拓扑：异步 Buck

Vin ： 30.0V （锂电中值）

Vout ： 12.23V

Iout ： 1.0A

电感 L ： 22 μ H

Cin ： 100 μ F × 1

Cout ： 22 μ F × 2

fsw ： 1MHz

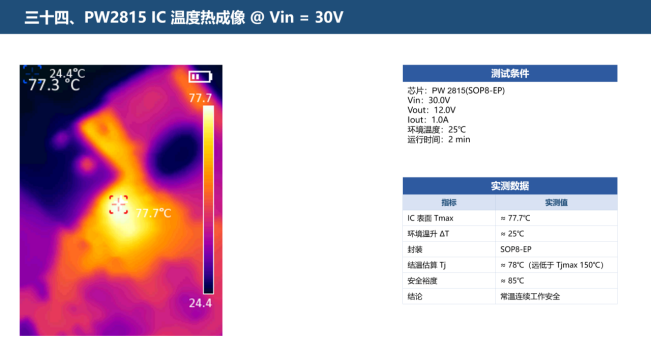

三十四、 PW2815 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2815(SOP8-EP)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 1.0A

环境温度： 25 ℃

运行时间： 2 min

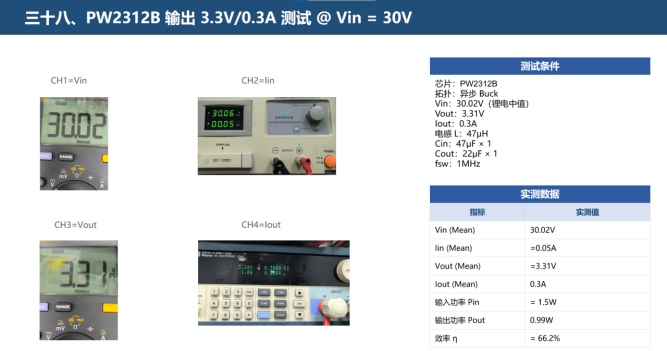

三十八、 PW2312B 输出 3.3V/0.3A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 3.31V

Iout ： 0.3A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

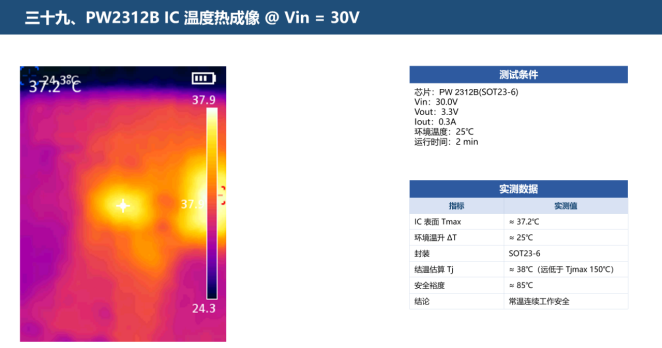

三十九、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 0.3A

环境温度： 25 ℃

运行时间： 2 min

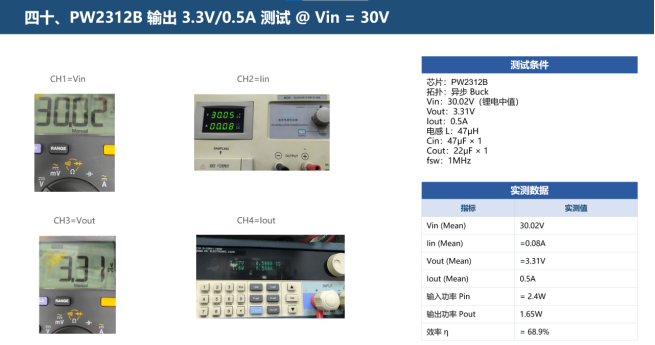

四十、 PW2312B 输出 3.3V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 3.31V

Iout ： 0.5A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

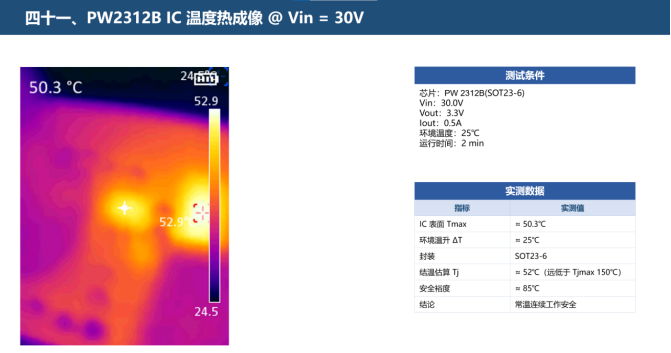

四十一、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 0.5A

环境温度： 25 ℃

运行时间： 2 min

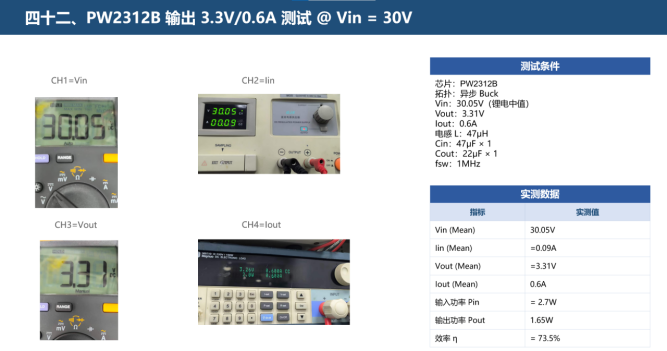

四十二、 PW2312B 输出 3.3V/0.6A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.05V （锂电中值）

Vout ： 3.31V

Iout ： 0.6A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

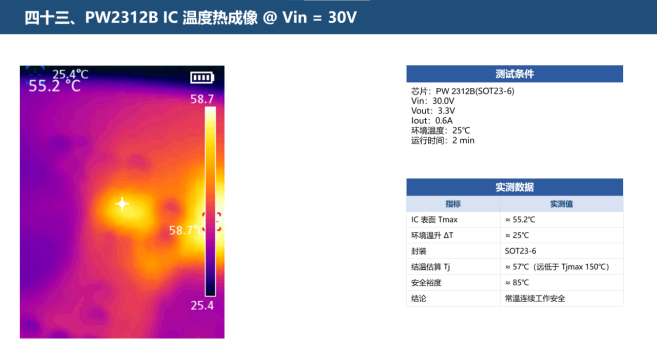

四十三、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 0.6A

环境温度： 25 ℃

运行时间： 2 min

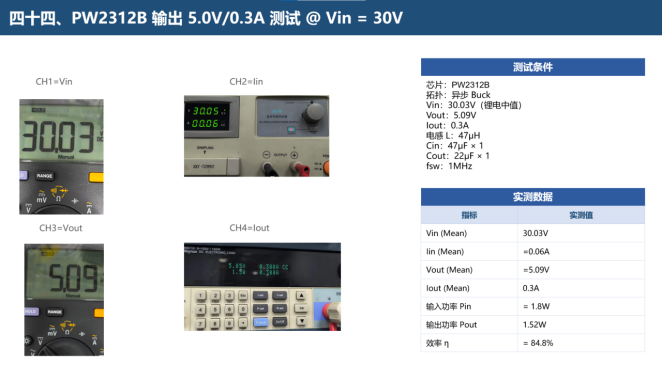

四十四、 PW2312B 输出 5.0V/0.3A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.03V （锂电中值）

Vout ： 5.09V

Iout ： 0.3A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

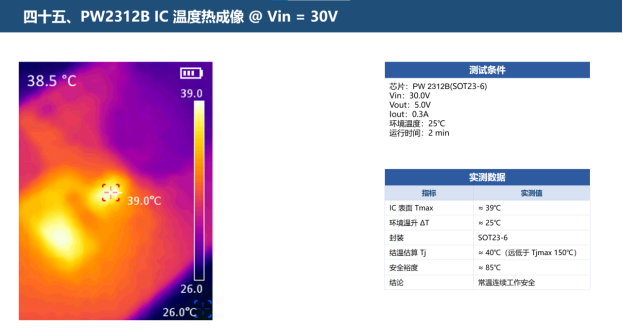

四十五、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 0.3A

环境温度： 25 ℃

运行时间： 2 min

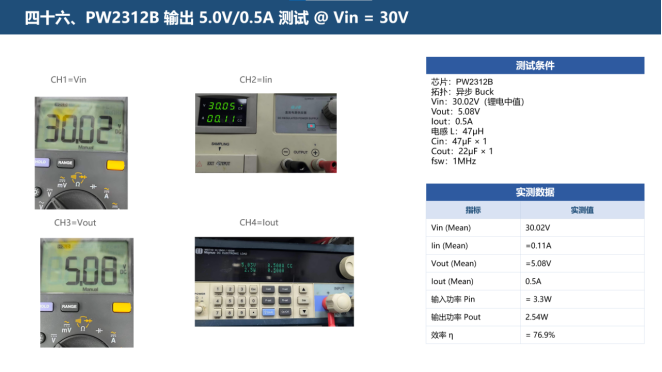

四十六、 PW2312B 输出 5.0V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 5.08V

Iout ： 0.5A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

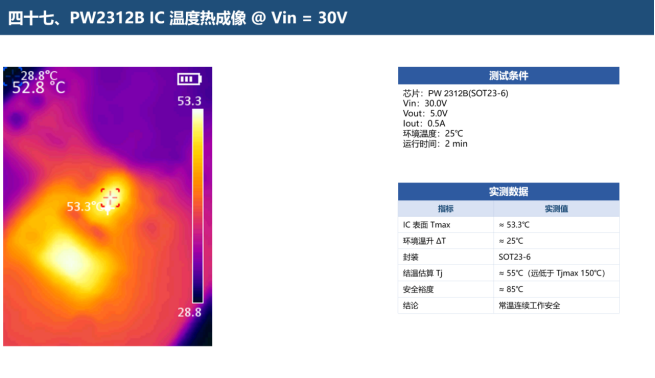

四十七、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 0.5A

环境温度： 25 ℃

运行时间： 2 min

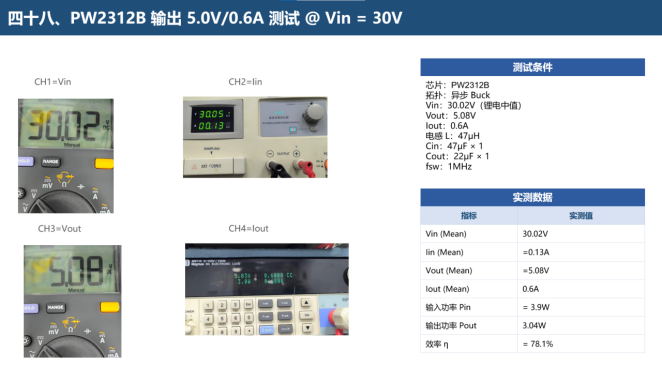

四十八、 PW2312B 输出 5.0V/0.6A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 5.08V

Iout ： 0.6A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

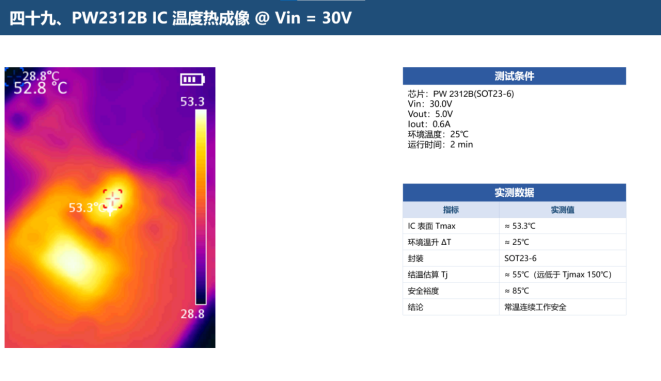

四十九、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 0.6A

环境温度： 25 ℃

运行时间： 2 min

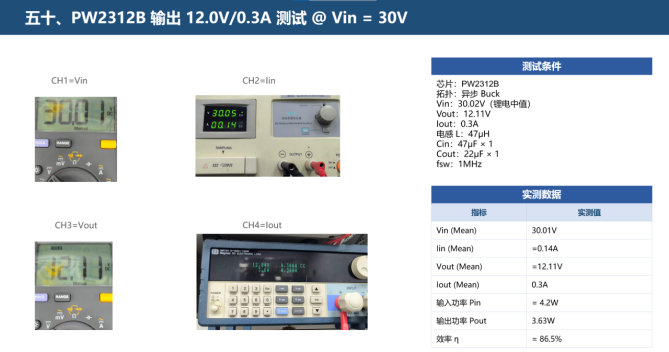

五十、 PW2312B 输出 12.0V/0.3A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.02V （锂电中值）

Vout ： 12.11V

Iout ： 0.3A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

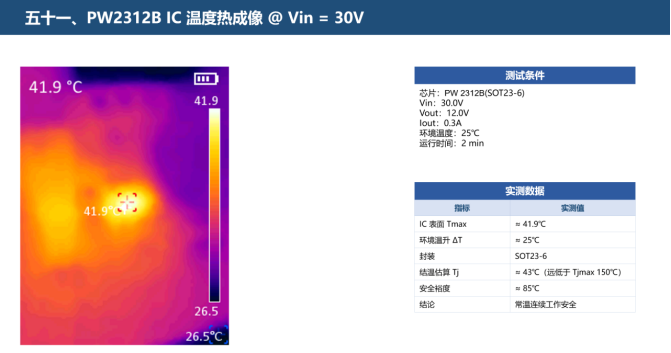

五十一、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 0.3A

环境温度： 25 ℃

运行时间： 2 min

五十二、 PW2312B 输出 12.0V/0.5A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 12.11V

Iout ： 0.5A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

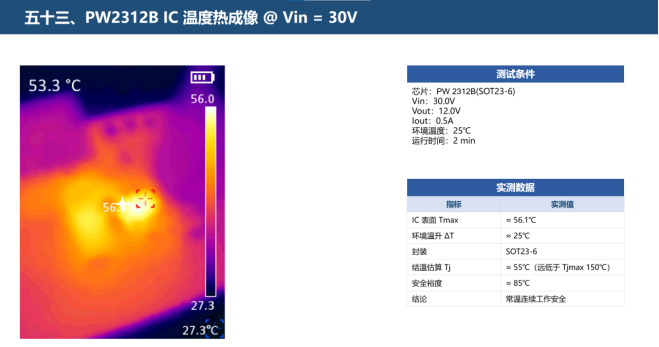

五十三、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 0.5A

环境温度： 25 ℃

运行时间： 2 min

五十四、 PW2312B 输出 12.0V/0.6A 测试 @ Vin = 30V

测试条件

芯片： PW2312B

拓扑：异步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 12.11V

Iout ： 0.6A

电感 L ： 47 μ H

Cin ： 47 μ F × 1

Cout ： 22 μ F × 1

fsw ： 1MHz

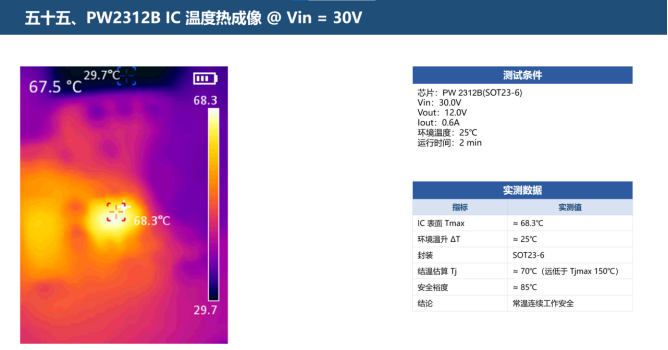

五十五、 PW2312B IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2312B(SOT23-6)

Vin ： 30.0V

Vout ： 12.0V

Iout ： 0.6A

环境温度： 25 ℃

运行时间： 2 min

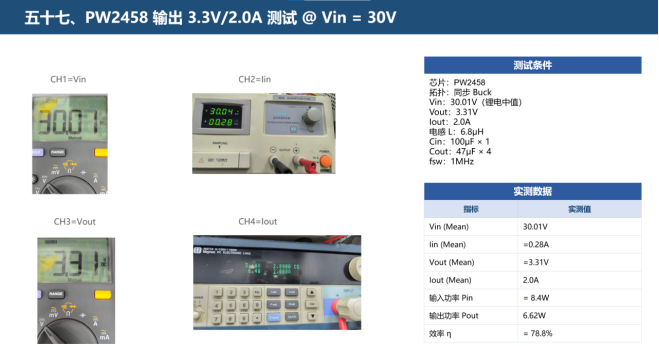

五十七、 PW2458 输出 3.3V/2.0A 测试 @ Vin = 30V

测试条件

芯片： PW2458

拓扑：同步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 3.31V

Iout ： 2.0A

电感 L ： 6.8 μ H

Cin ： 100 μ F × 1

Cout ： 47 μ F × 4

fsw ： 1MHz

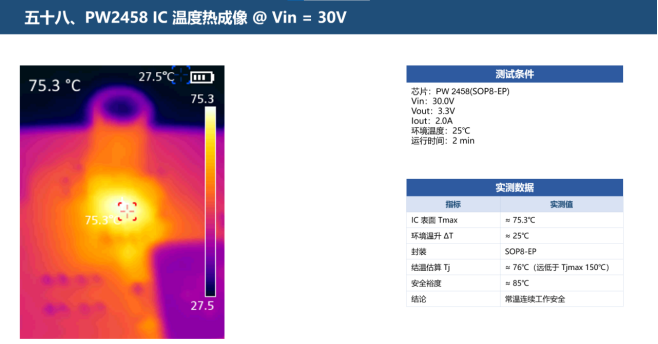

五十八、 PW2458 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2458(SOP8-EP)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 2.0A

环境温度： 25 ℃

运行时间： 2 min

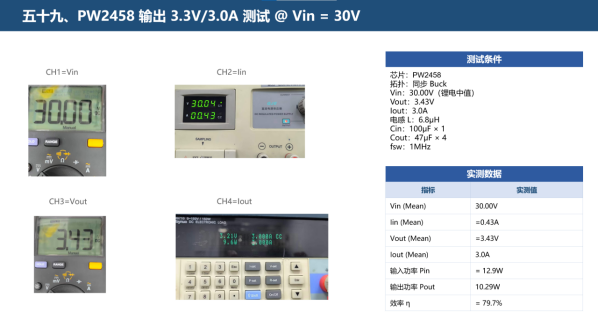

五十九、 PW2458 输出 3.3V/3.0A 测试 @ Vin = 30V

测试条件

芯片： PW2458

拓扑：同步 Buck

Vin ： 30.00V （锂电中值）

Vout ： 3.43V

Iout ： 3.0A

电感 L ： 6.8 μ H

Cin ： 100 μ F × 1

Cout ： 47 μ F × 4

fsw ： 1MHz

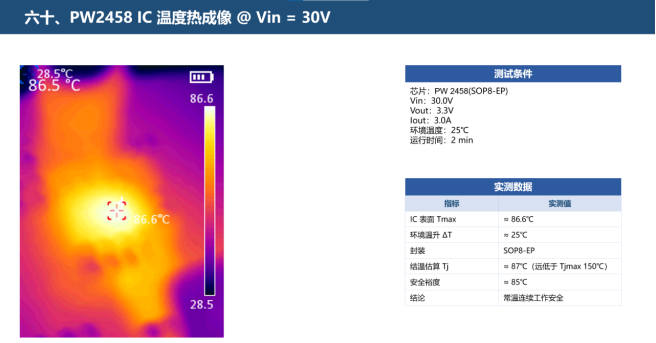

六十、 PW2458 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2458(SOP8-EP)

Vin ： 30.0V

Vout ： 3.3V

Iout ： 3.0A

环境温度： 25 ℃

运行时间： 2 min

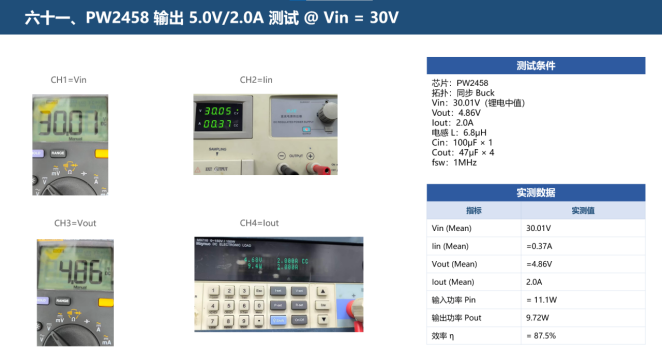

六十一、 PW2458 输出 5.0V/2.0A 测试 @ Vin = 30V

测试条件

芯片： PW2458

拓扑：同步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 4.86V

Iout ： 2.0A

电感 L ： 6.8 μ H

Cin ： 100 μ F × 1

Cout ： 47 μ F × 4

fsw ： 1MHz

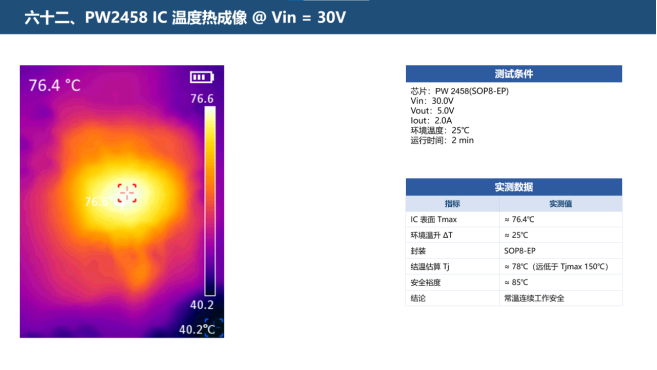

六十二、 PW2458 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2458(SOP8-EP)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 2.0A

环境温度： 25 ℃

运行时间： 2 min

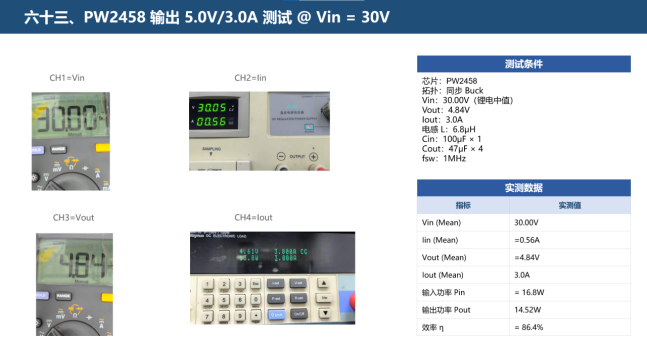

六十三、 PW2458 输出 5.0V/3.0A 测试 @ Vin = 30V

测试条件

芯片： PW2458

拓扑：同步 Buck

Vin ： 30.00V （锂电中值）

Vout ： 4.84V

Iout ： 3.0A

电感 L ： 6.8 μ H

Cin ： 100 μ F × 1

Cout ： 47 μ F × 4

fsw ： 1MHz

六十四、 PW2458 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2458(SOP8-EP)

Vin ： 30.0V

Vout ： 5.0V

Iout ： 3.0A

环境温度： 25 ℃

运行时间： 2 min

六十五、 PW2458 输出 12.0V/2.0A 测试 @ Vin = 30V

测试条件

芯片： PW2458

拓扑：同步 Buck

Vin ： 30.01V （锂电中值）

Vout ： 12.06V

Iout ： 2.0A

电感 L ： 6.8 μ H

Cin ： 100 μ F × 1

Cout ： 47 μ F × 4

fsw ： 1MHz

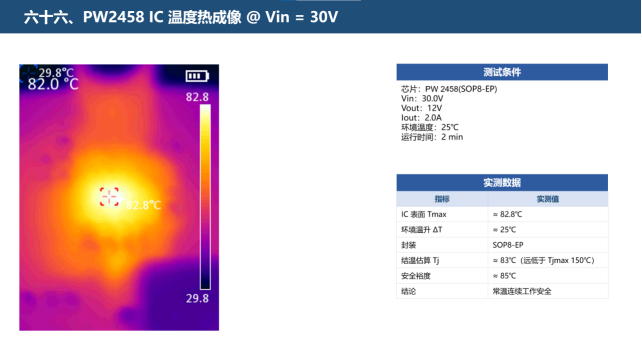

六十六、 PW2458 IC 温度热成像 @ Vin = 30V

测试条件

芯片： PW 2458(SOP8-EP)

Vin ： 30.0V

Vout ： 12V

Iout ： 2.0A

环境温度： 25 ℃

运行时间： 2 min

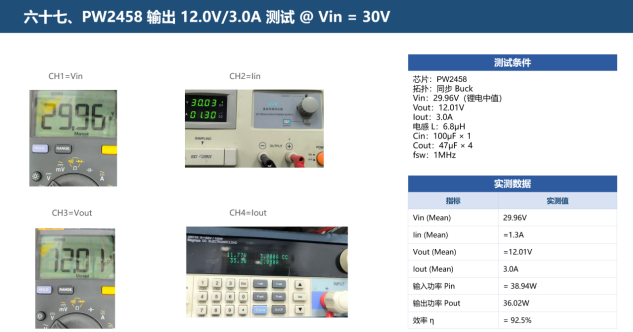

六十七、 PW2458 输出 12.0V/3.0A 测试 @ Vin = 30V

测试条件

芯片： PW2458

拓扑：同步 Buck

Vin ： 29.96V （锂电中值）

Vout ： 12.01V

Iout ： 3.0A

电感 L ： 6.8 μ H

Cin ： 100 μ F × 1

Cout ： 47 μ F × 4

fsw ： 1MHz
