1.5V 电池升压到 3.3V ， PW5100 和 PW5103 到底怎么选？

做干电池供电的产品，最头疼的就是电压问题 —— 一节 1.5V 的 AA 或 AAA 电池，新鲜的时候大概 1.6V ，放到 1.0V 以下还没到寿命终点，很多 MCU 和传感器早就饿死了。所以你得升压，而且得升到 3.3V ，给主控、 WiFi 模块、各种外设供电。

平芯微的PW5100 和 PW5103 就是专门为这个场景设计的两颗芯片。都是 SOT23-5L 封装，外围只要 3 颗元件， 1.2MHz 开关频率，静态电流 10µA 级别。区别在于 —— 关断行为不一样。

先说共同点，免得后面重复

两颗芯片的核心参数几乎一致：

输入电压范围0. 8V ～ 3.3V ， 0. 8V 就能启动（带 1mA 负载），这意味着一节 1.5V 干电池从头吃到尾都能用。开关电流 1.5A ， 1.2MHz 的 PFM 同步升压拓扑，效率最高可以做到 95% 以上。静态电流典型值 10µA ，电池供电产品待机功耗几乎可以忽略。

封装都是SOT23-5L ，五个脚： VIN 、 VOUT 、 SW 、 EN 、 GND 。外围电路极简 —— 一颗电感、一颗输入电容、一颗输出电容，没了。电感推荐 3.3µH 到 10µH ，轻载对噪声敏感的话选 10µH 还能规避可闻噪声。输出电容建议 22µF ，一到两颗并联。

关键差异：关断的时候输出怎么办？

这是选型的核心分水岭。

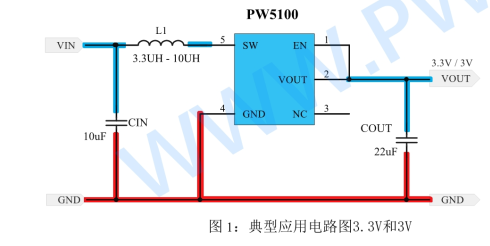

PW5100 ： EN 拉低之后，升压电路停止工作，但输入到输出之间是直通的。也就是说，电池电压会直接出现在输出端。如果你的电池是 1.5V ，关断后输出就是 1.5V ，不是 0V 。

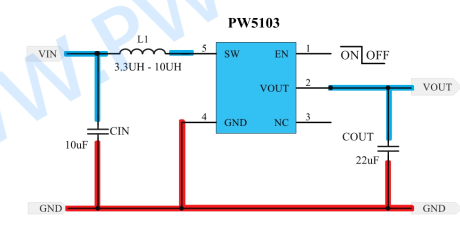

PW5103 ： EN 拉低之后，输出会被真正拉到接近 0V 。不管输入端还有多少电压，输出端是断开的。这就是所谓的 " 真关断 " 。

这个区别看起来简单，但在实际产品里影响很大。

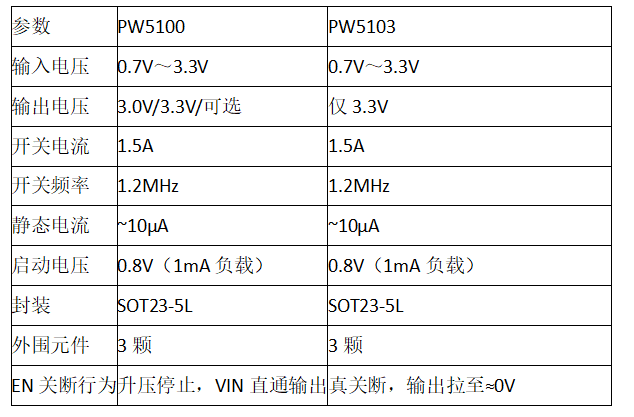

一张表看清区别

设计提醒

不管选哪颗，有几个设计细节值得注意。第一，输入电压必须低于输出电压，比如你选了3.3V 输出版，那输入就不能超过 3.3V ，两节干电池串联到 3V 是可以的，但接近满电的 3.2V 就要留余量了。

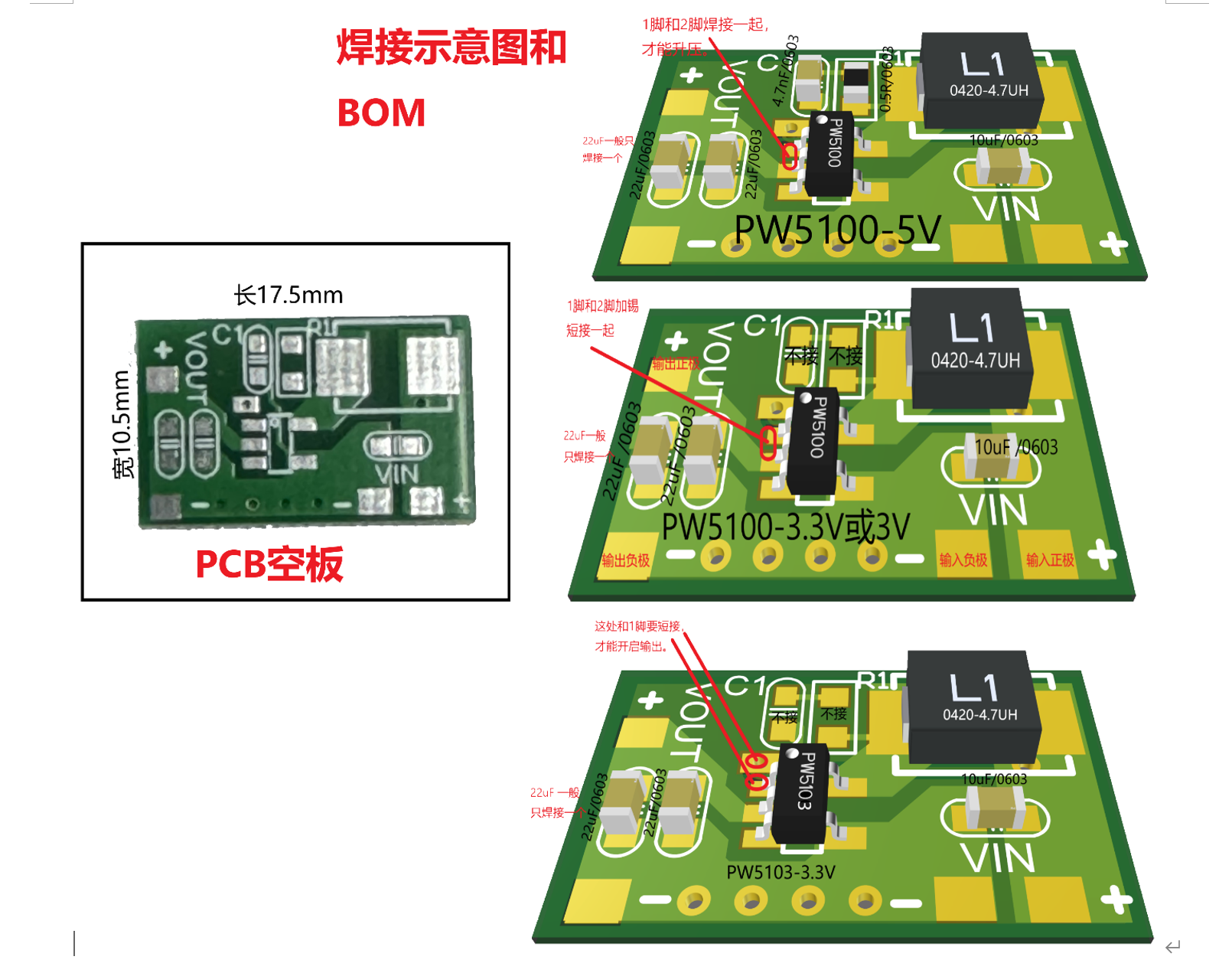

外围电感别选太小的封装，这种在脉冲电流大的场景下容易饱和，推荐至少用NR3012 这个尺寸。输出电容 22µF 起步，负载瞬态要求高的话可以并两颗。

总结

PW5100 和 PW5103 的核心差异就一个字 —— 关断。 PW5100 关断后直通， PW5103 关断后断干净。输出电压灵活度上 PW5100 占优，输入范围也更宽；极致低功耗关断场景 PW5103 是唯一选择。两颗都是 3 颗外围、 SOT23-5L 的极简方案，做 1.5V 电池升 3.3V 的产品，选哪个都不会踩坑，关键看你对关断状态的要求。
