USB 保护芯片测试记录模板
过压保护 OVP 8 款·过流限流 OCP 6 款
每款芯片安排两页、共三组测试照片：第 1 组与 IC 资料同页，第 2 组和第 3 组位于新增页左右两侧。所有方框均为可编辑 PowerPoint 形状。

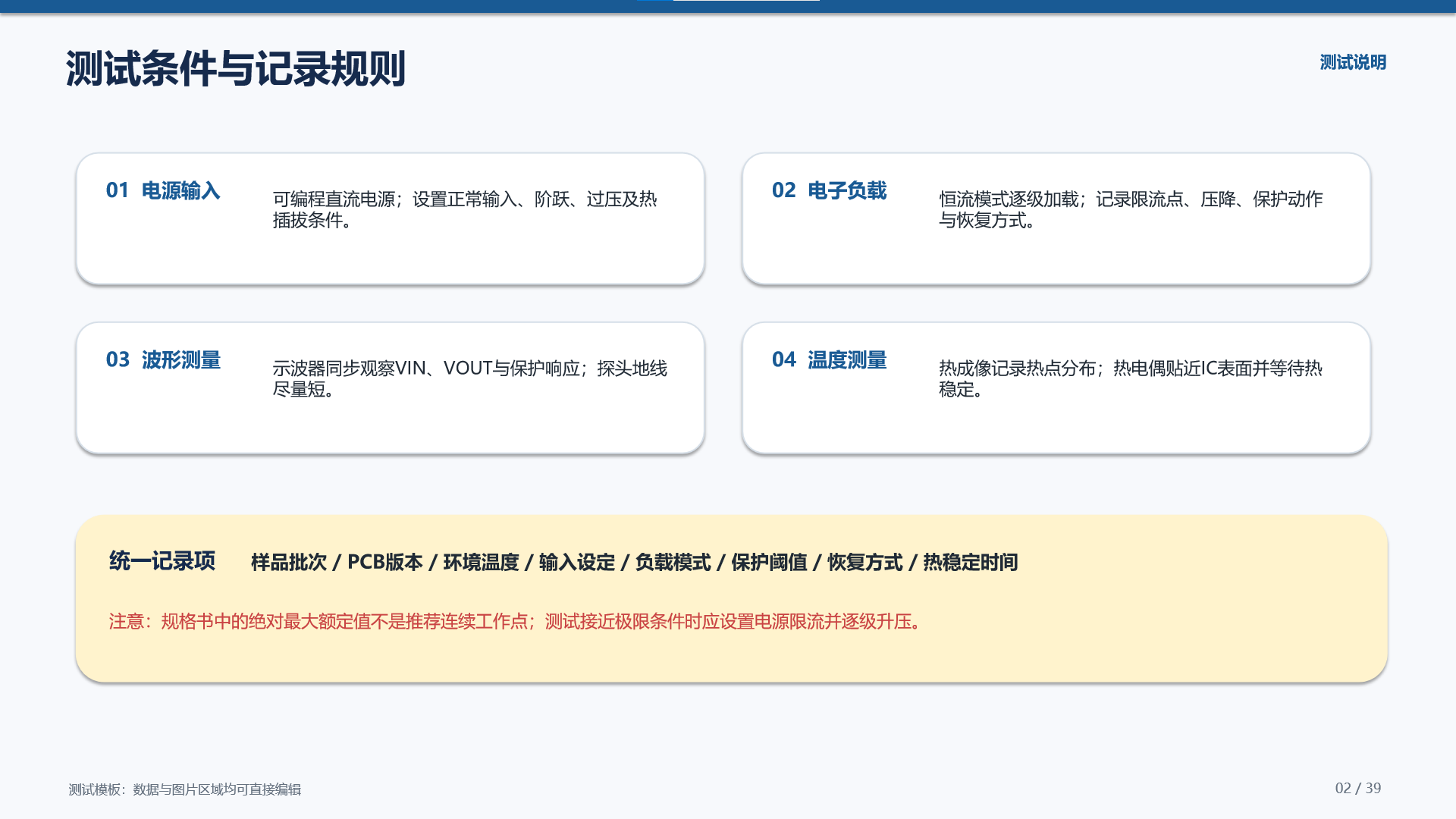

测试条件与记录规则
01 电源输入
可编程直流电源；设置正常输入、阶跃、过压及热插拔条件。
02 电子负载
恒流模式逐级加载；记录限流点、压降、保护动作与恢复方式。
03 波形测量
示波器同步观察 VIN 、 VOUT 与保护响应；探头地线尽量短。
04 温度测量
热成像记录热点分布；热电偶贴近 IC 表面并等待热稳定。
统一记录项 样品批次 / PCB 版本 / 环境温度 / 输入设定 / 负载模式 / 保护阈值 / 恢复方式 / 热稳定时间
注意：规格书中的绝对最大额定值不是推荐连续工作点；测试接近极限条件时应设置电源限流并逐级升压。

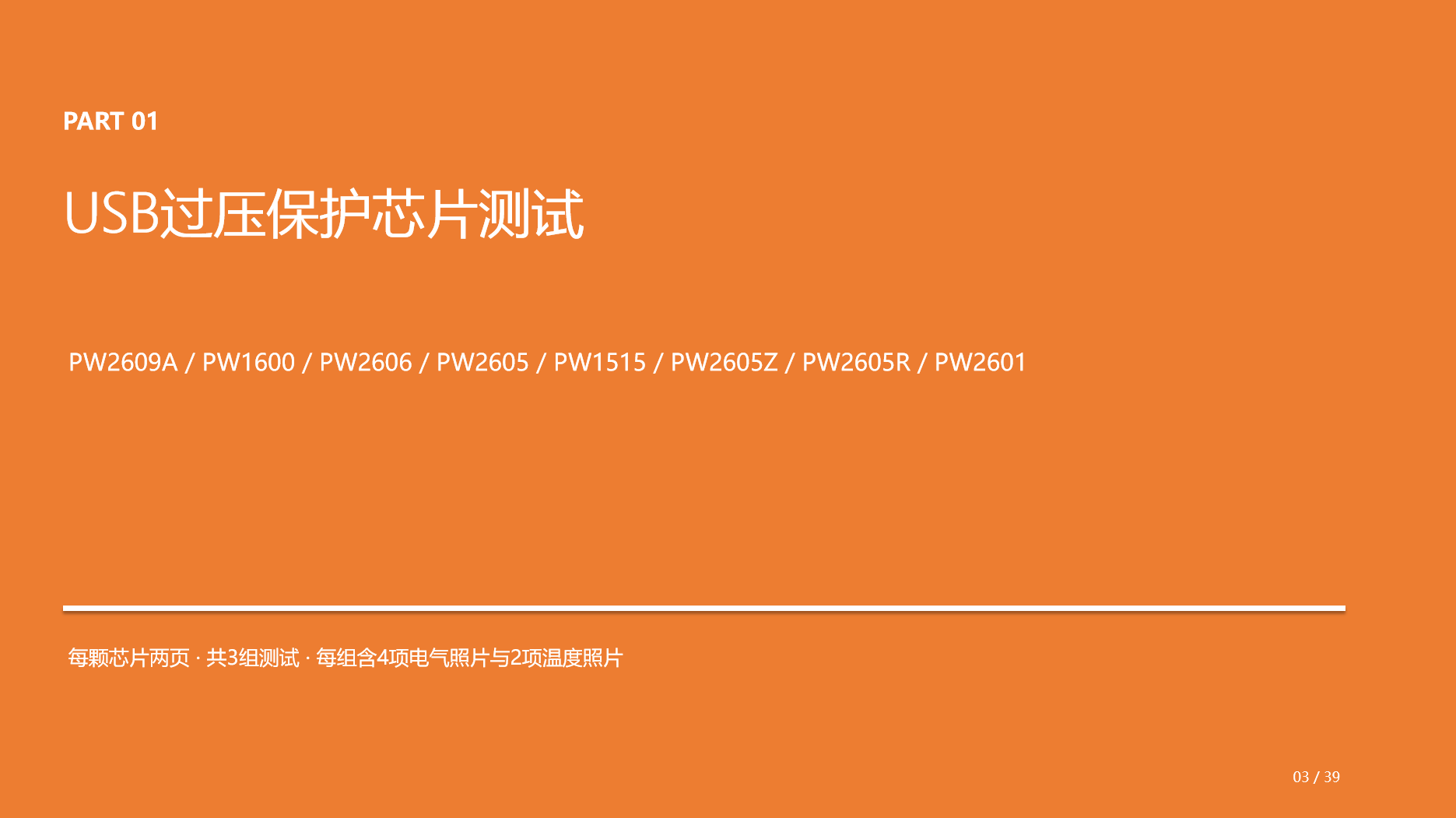

PART 01
USB 过压保护芯片测试
PW2609A / PW1600 / PW2606 / PW2605 / PW1515 / PW2605Z / PW2605R / PW2601
每颗芯片两页 ·共 3 组测试·每组含 4 项电气照片与 2 项温度照片

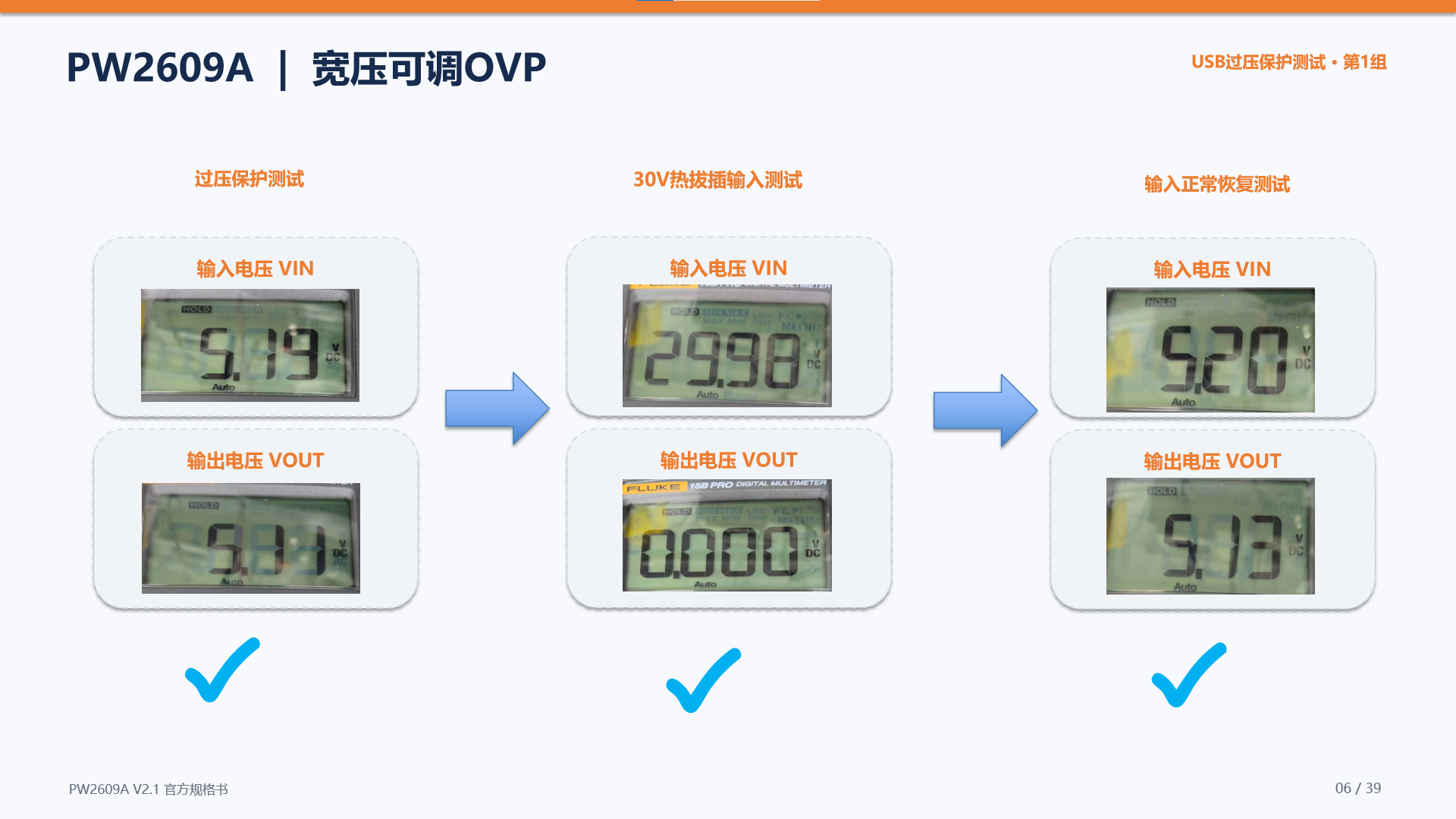

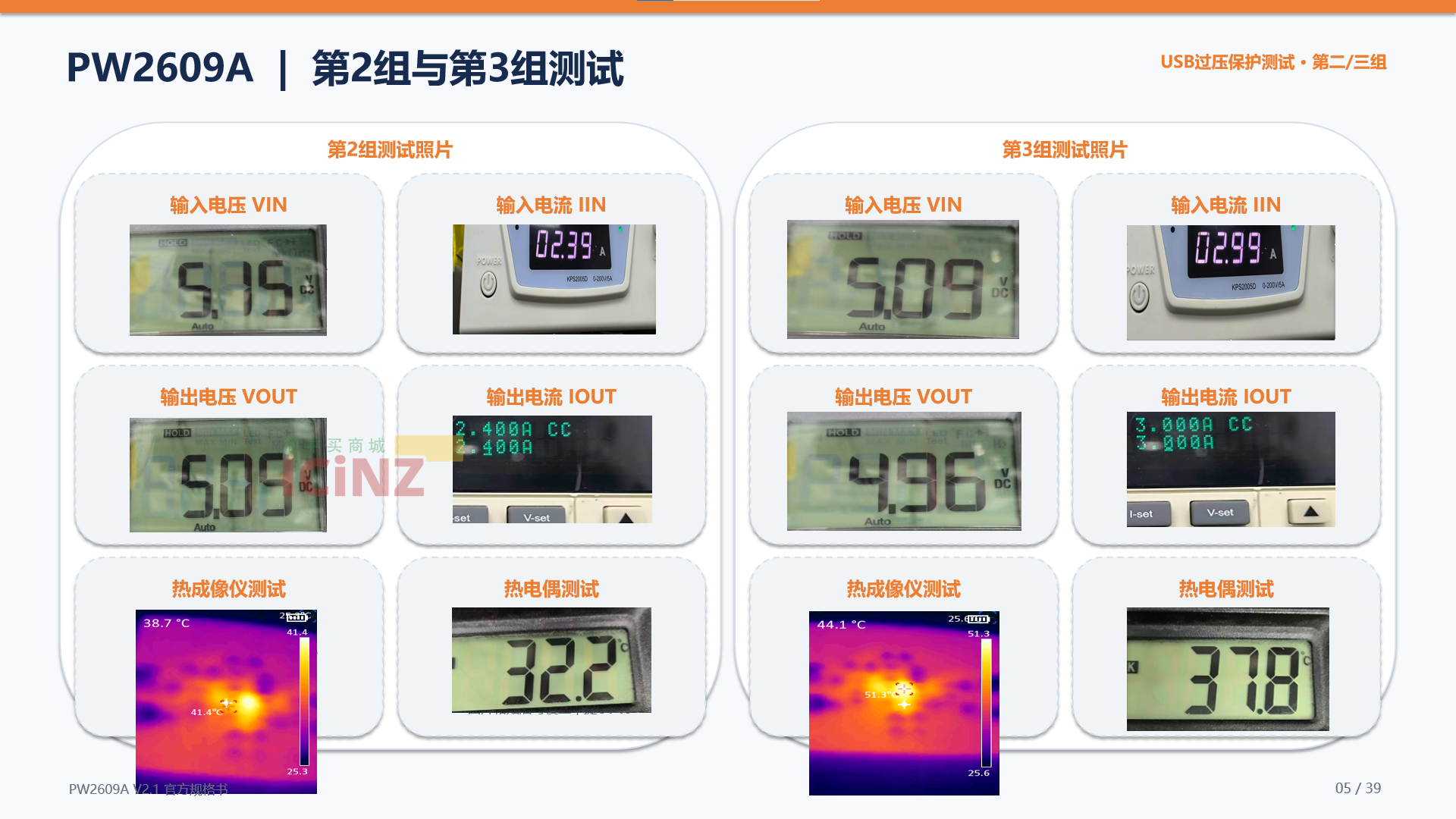

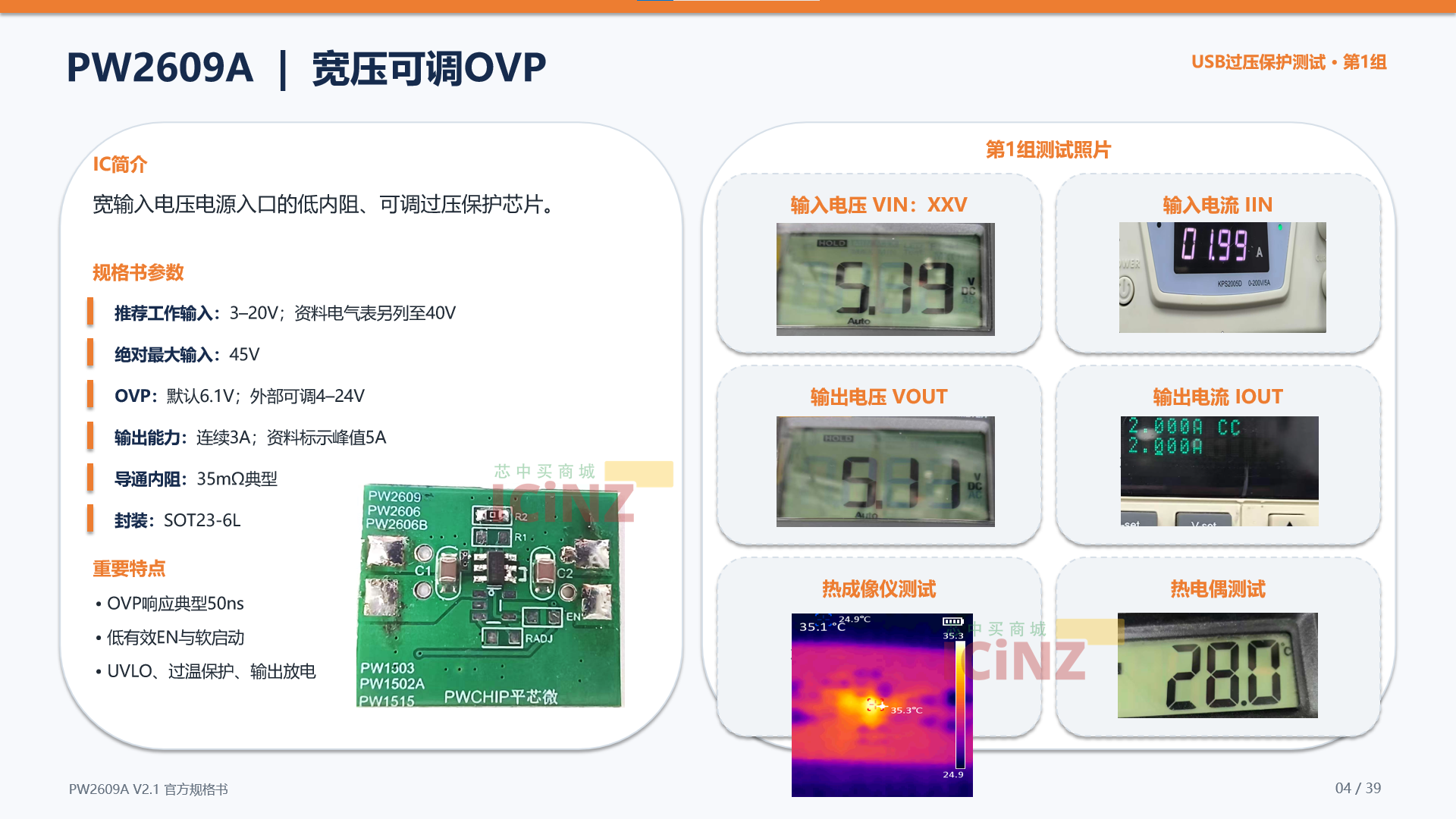

PW2609A | 宽压可调 OVP
IC 简介
宽输入电压电源入口的低内阻、可调过压保护芯片。
规格书参数
推荐工作输入： 3 – 20V ；资料电气表另列至 40V
绝对最大输入： 45V
OVP ：默认 6.1V ；外部可调 4 – 24V
输出能力：连续 3A ；资料标示峰值 5A
导通内阻： 35m Ω典型
封装： SOT23-6L
重要特点
• OVP 响应典型 50ns
• 低有效 EN 与软启动
• UVLO 、过温保护、输出放电

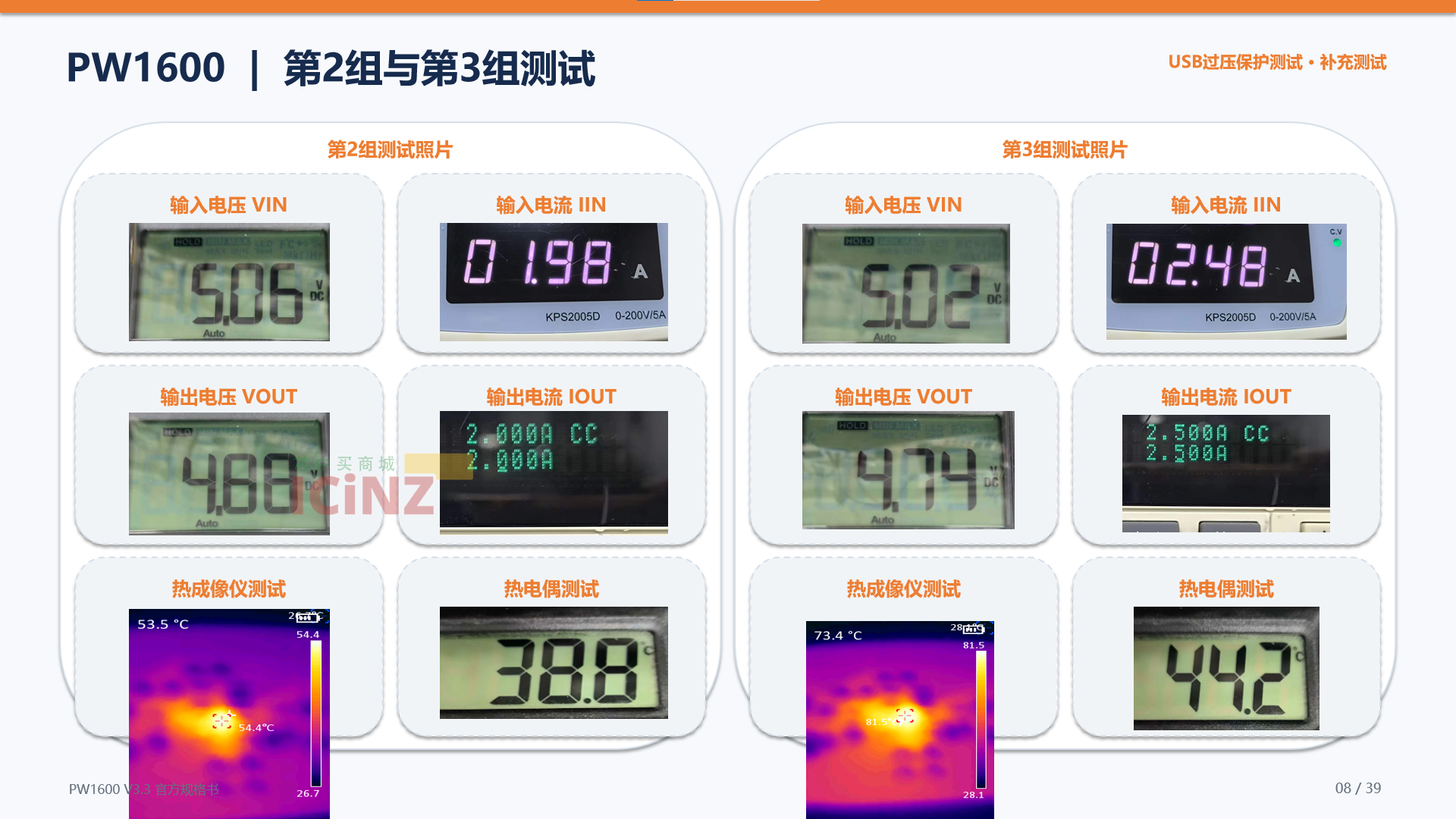

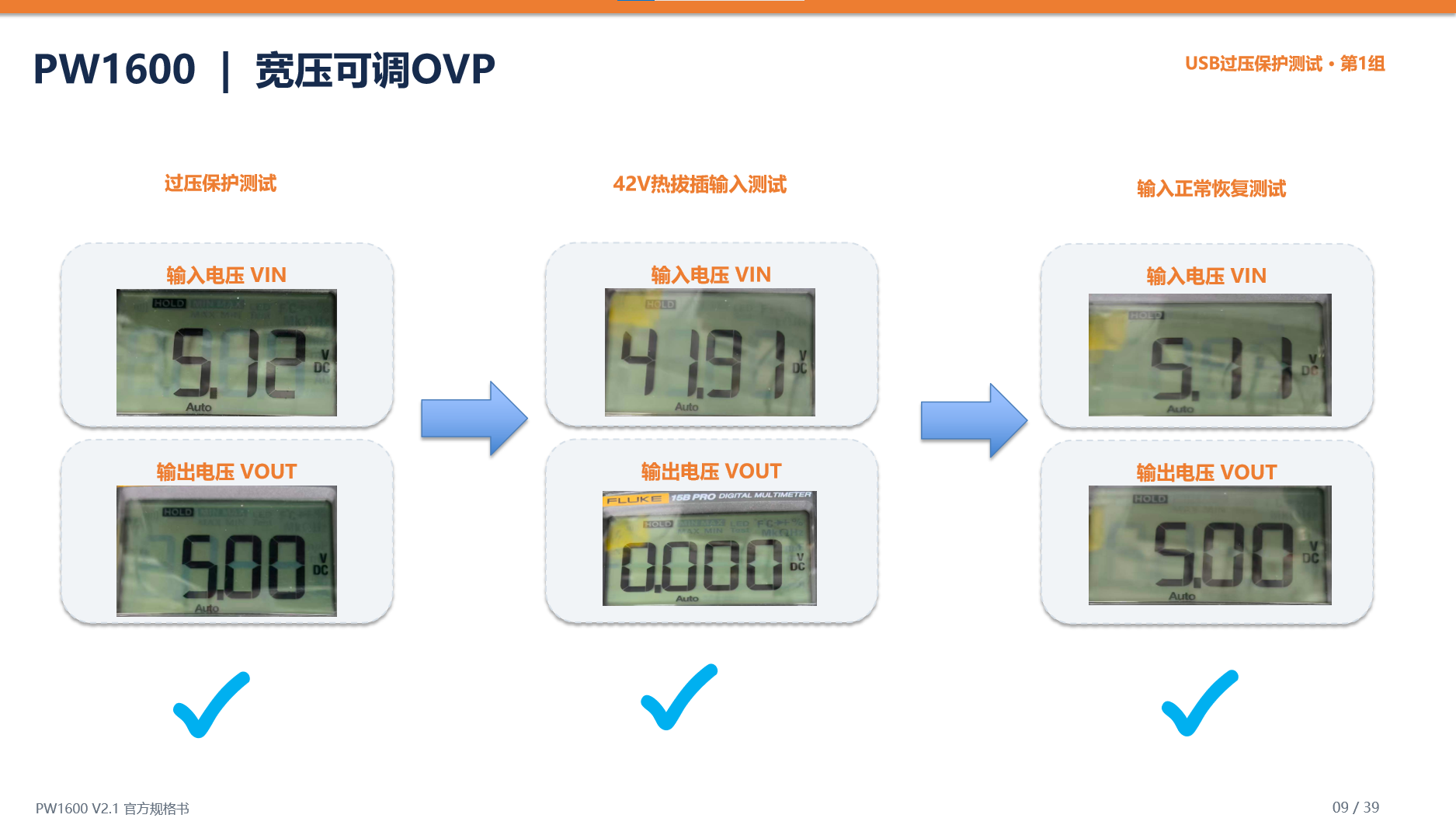

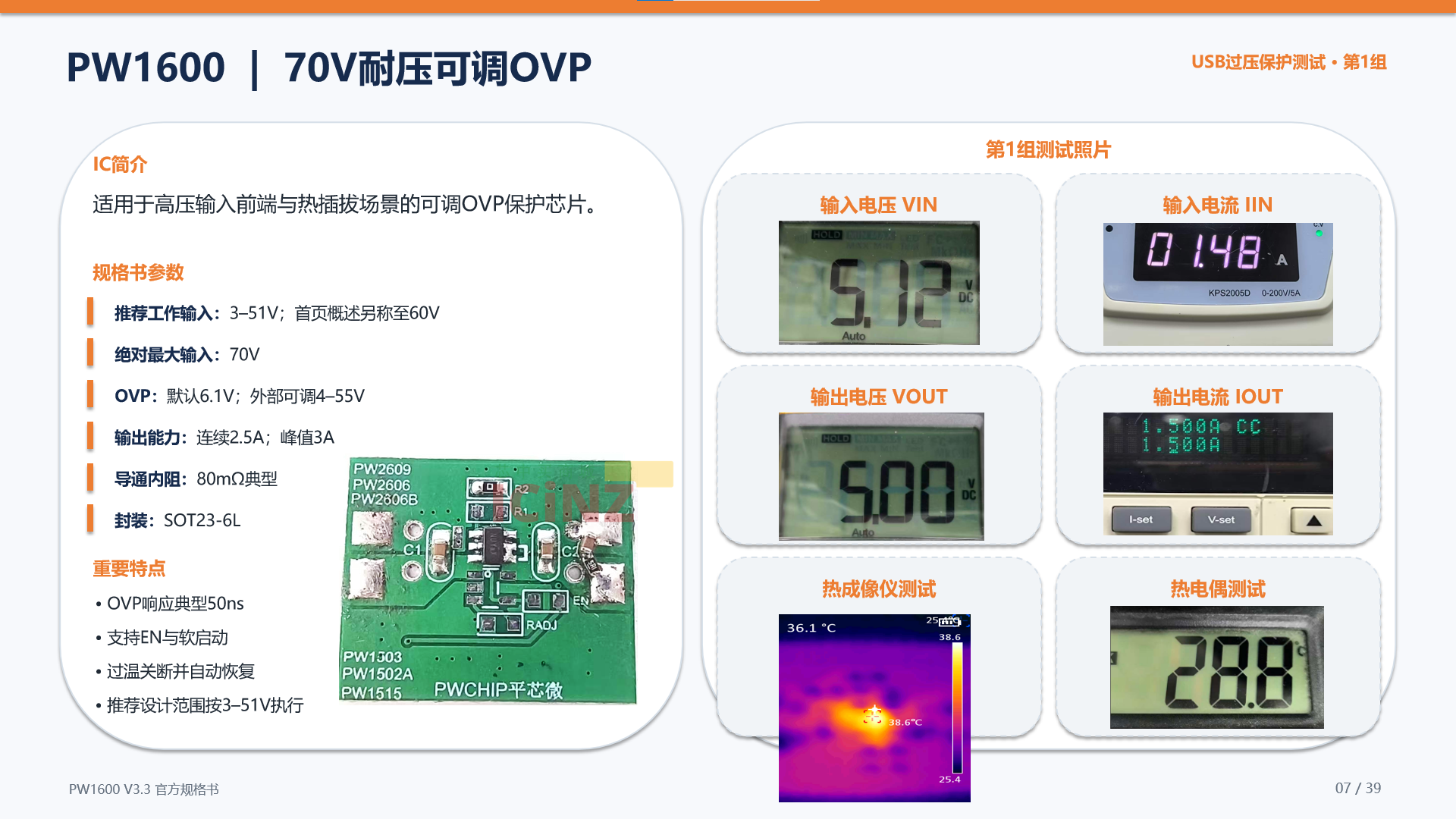

PW1600 | 70V 耐压可调 OVP
IC 简介
适用于高压输入前端与热插拔场景的可调 OVP 保护芯片。
规格书参数
推荐工作输入： 3 – 51V ；首页概述另称至 60V
绝对最大输入： 70V
OVP ：默认 6.1V ；外部可调 4 – 55V
输出能力：连续 2.5A ；峰值 3A
导通内阻： 80m Ω典型
封装： SOT23-6L
重要特点
• OVP 响应典型 50ns
• 支持 EN 与软启动
• 过温关断并自动恢复
• 推荐设计范围按 3 – 51V 执行

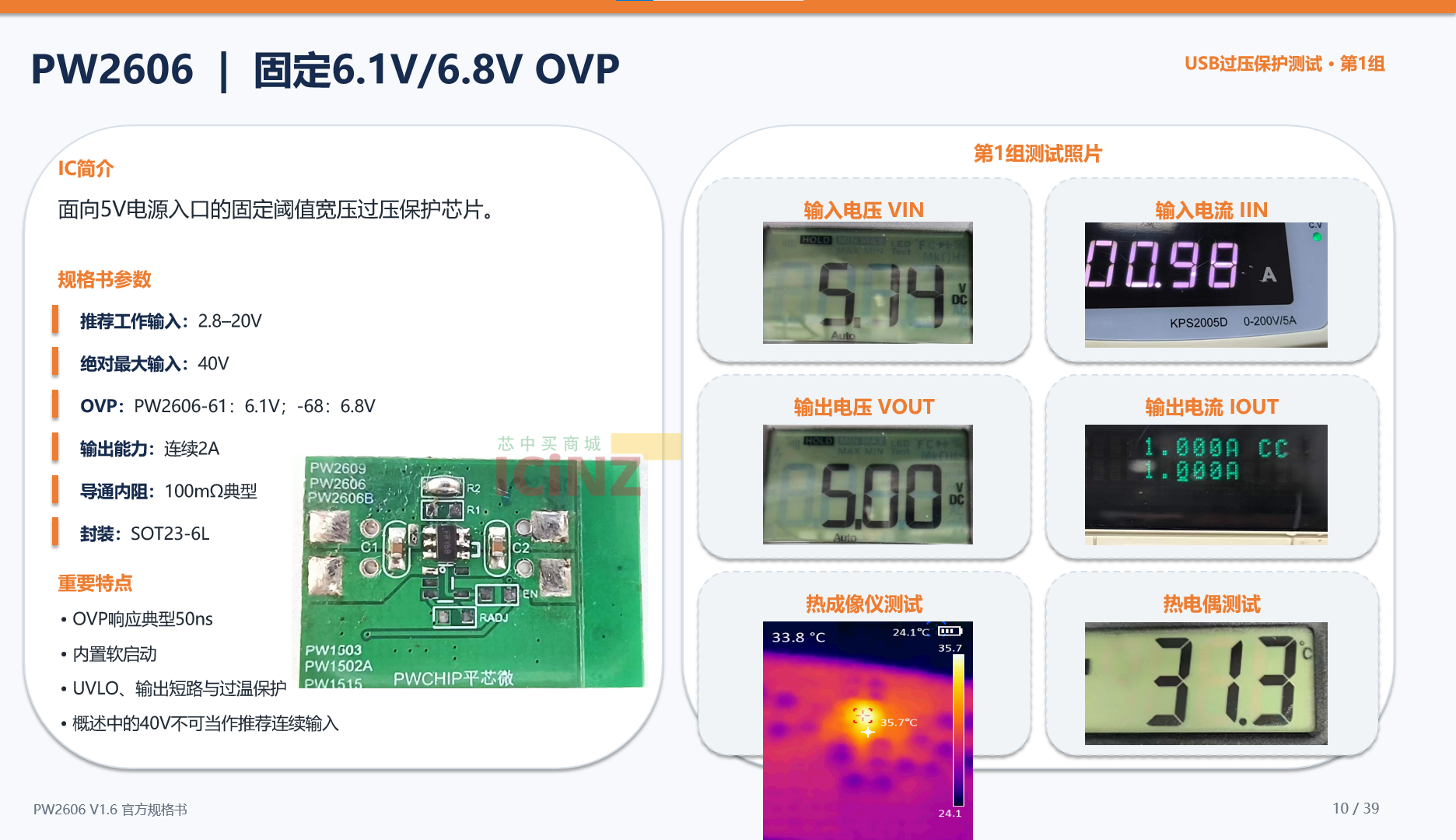

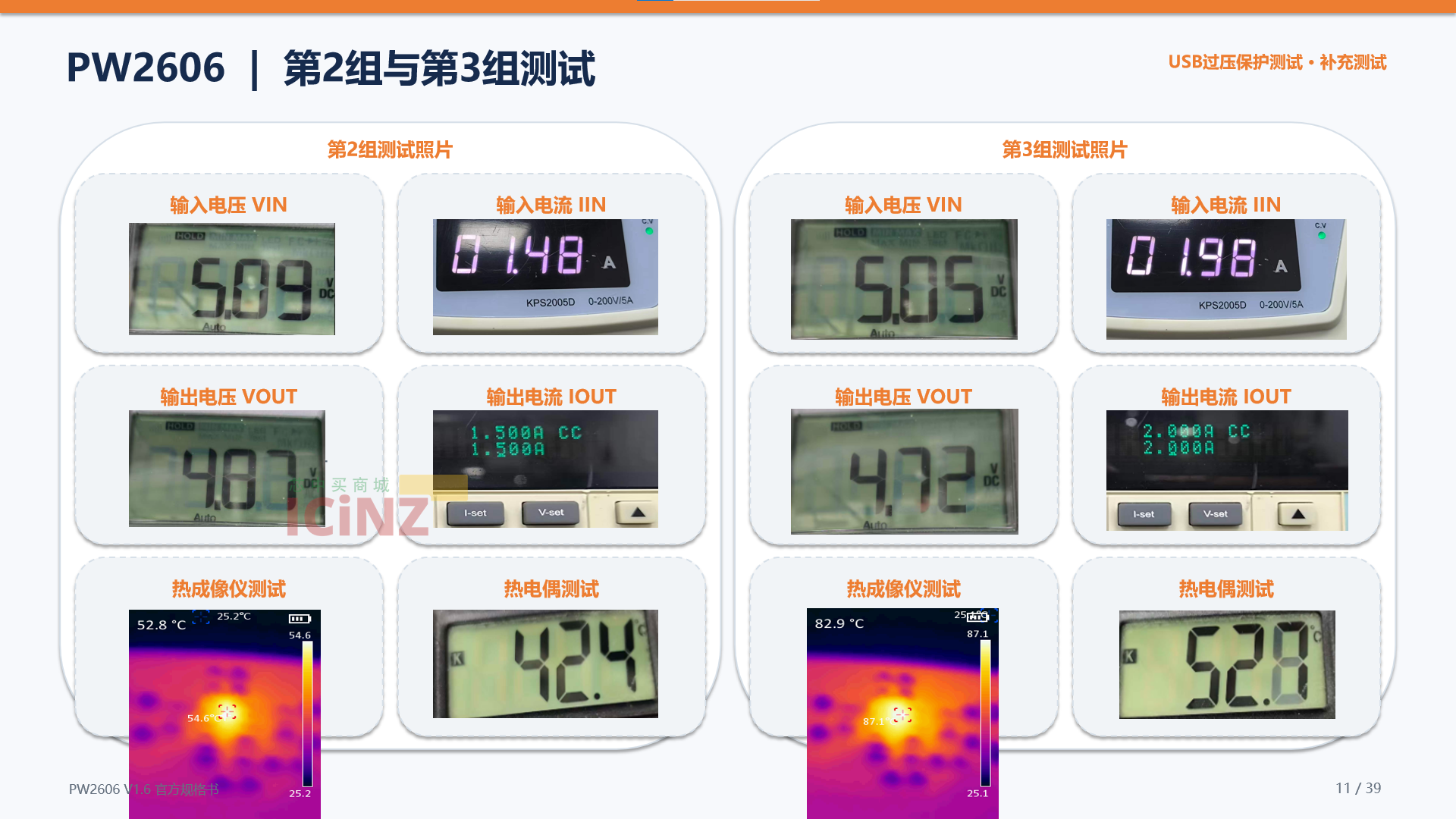

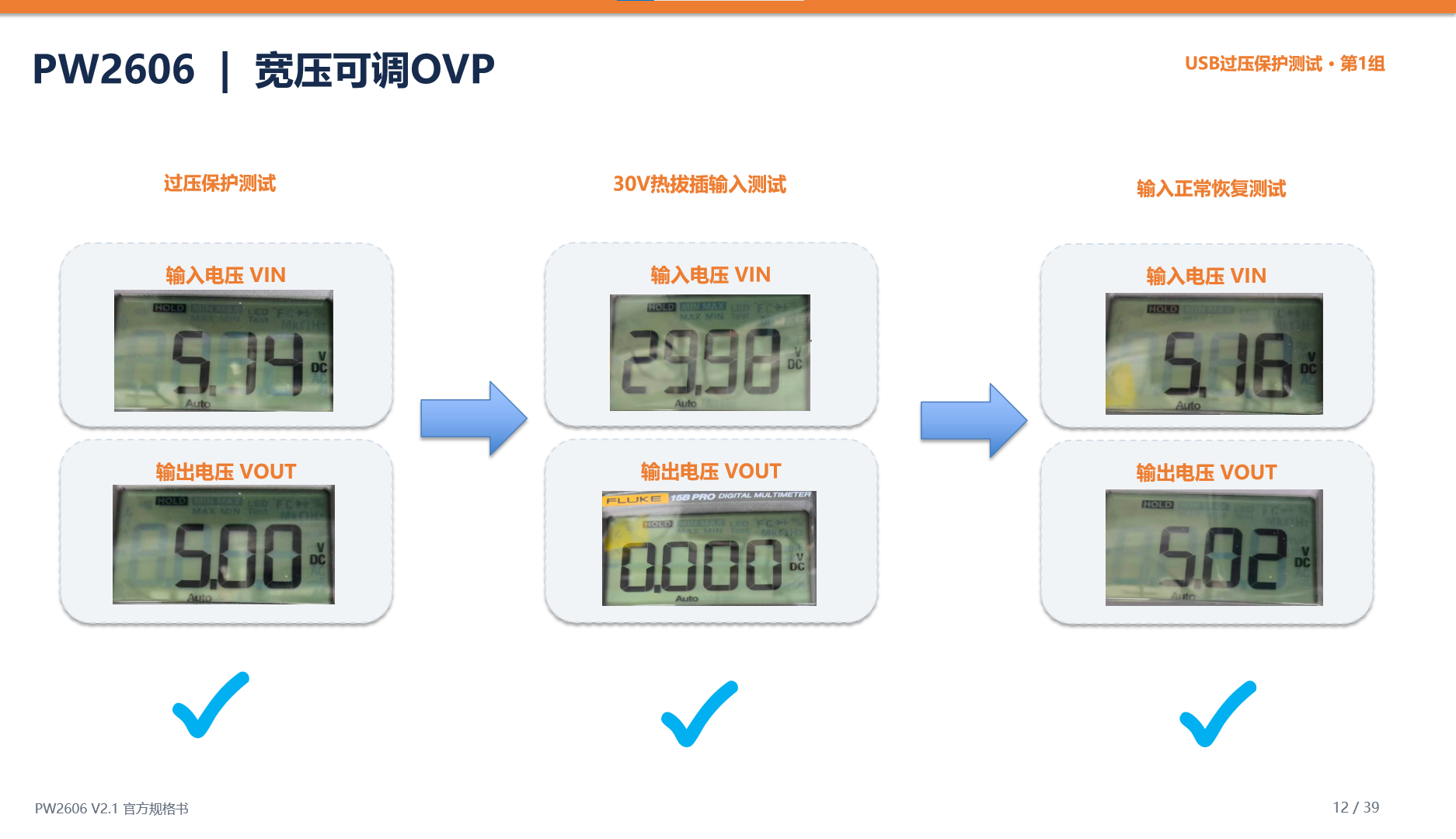

PW2606 | 固定 6.1V/6.8V OVP
IC 简介
面向 5V 电源入口的固定阈值宽压过压保护芯片。
规格书参数
推荐工作输入： 2.8 – 20V
绝对最大输入： 40V
OVP ： PW2606-61 ： 6.1V ； -68 ： 6.8V
输出能力：连续 2A
导通内阻： 100m Ω典型
封装： SOT23-6L
重要特点
• OVP 响应典型 50ns
• 内置软启动
• UVLO 、输出短路与过温保护
• 概述中的 40V 不可当作推荐连续输入

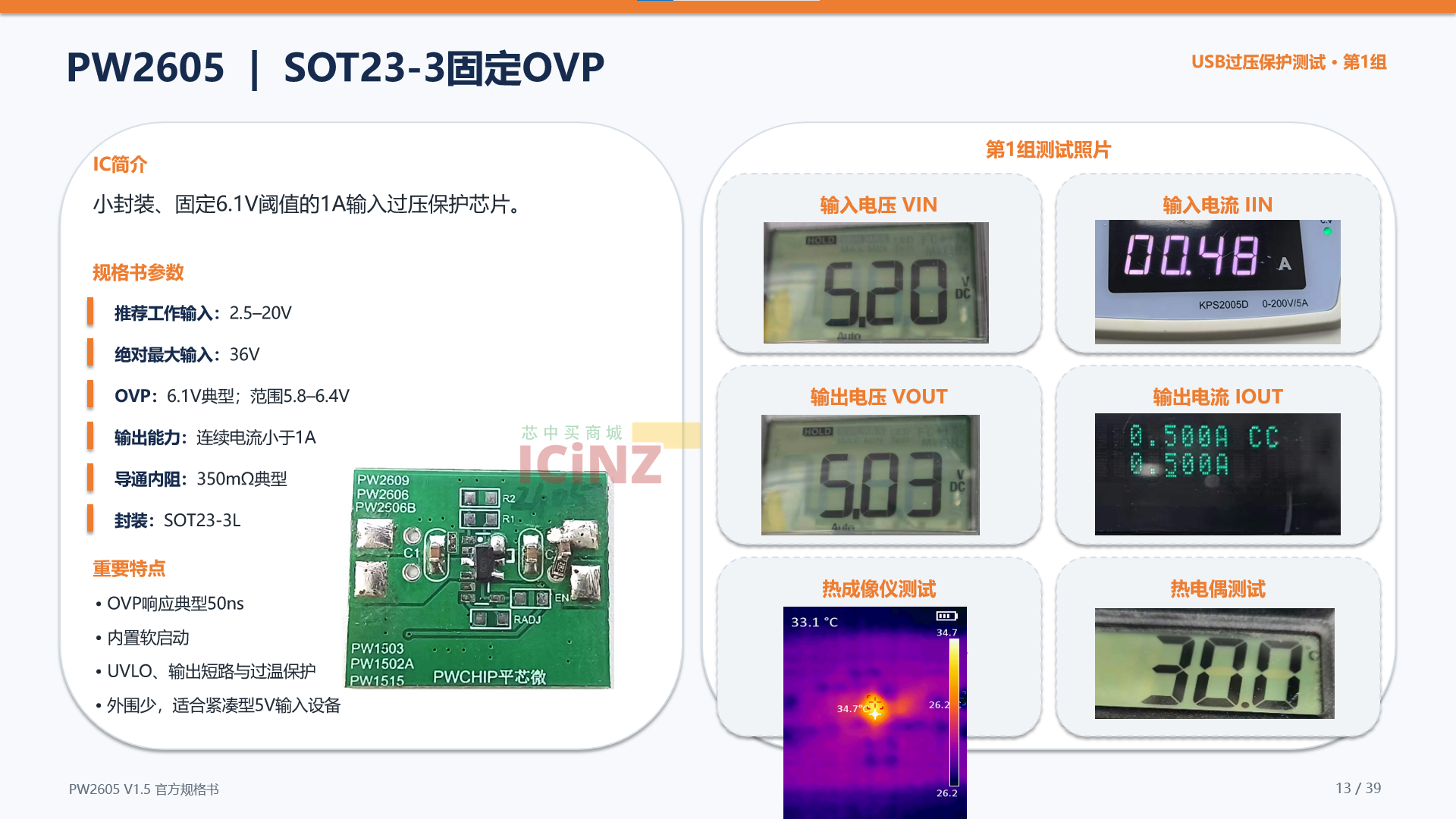

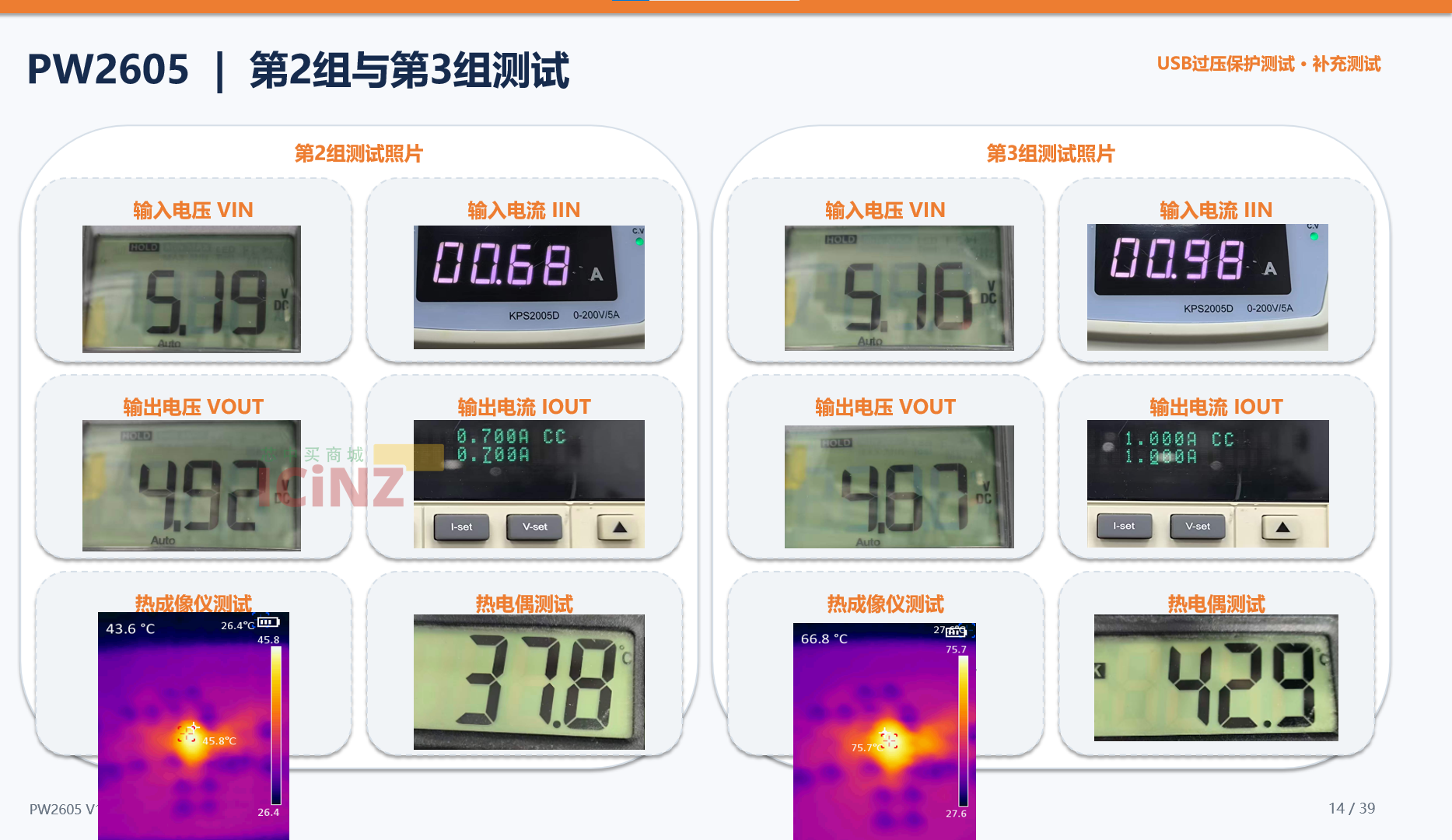

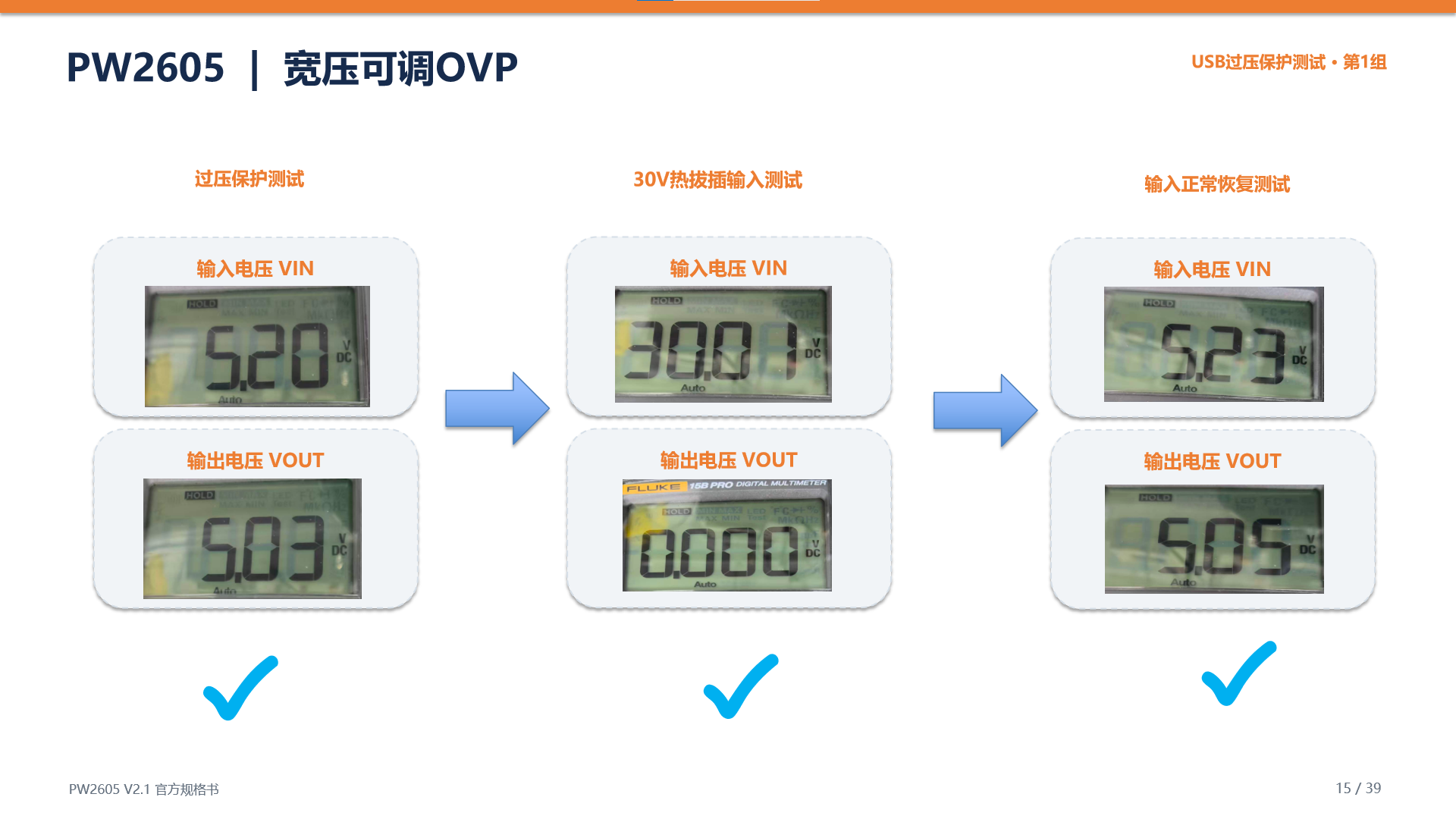

PW2605 | SOT23-3 固定 OVP
IC 简介
小封装、固定 6.1V 阈值的 1A 输入过压保护芯片。
规格书参数
推荐工作输入： 2.5 – 20V
绝对最大输入： 36V
OVP ： 6.1V 典型；范围 5.8 – 6.4V
输出能力：连续电流小于 1A
导通内阻： 350m Ω典型
封装： SOT23-3L
重要特点
• OVP 响应典型 50ns
• 内置软启动
• UVLO 、输出短路与过温保护
• 外围少，适合紧凑型 5V 输入设备

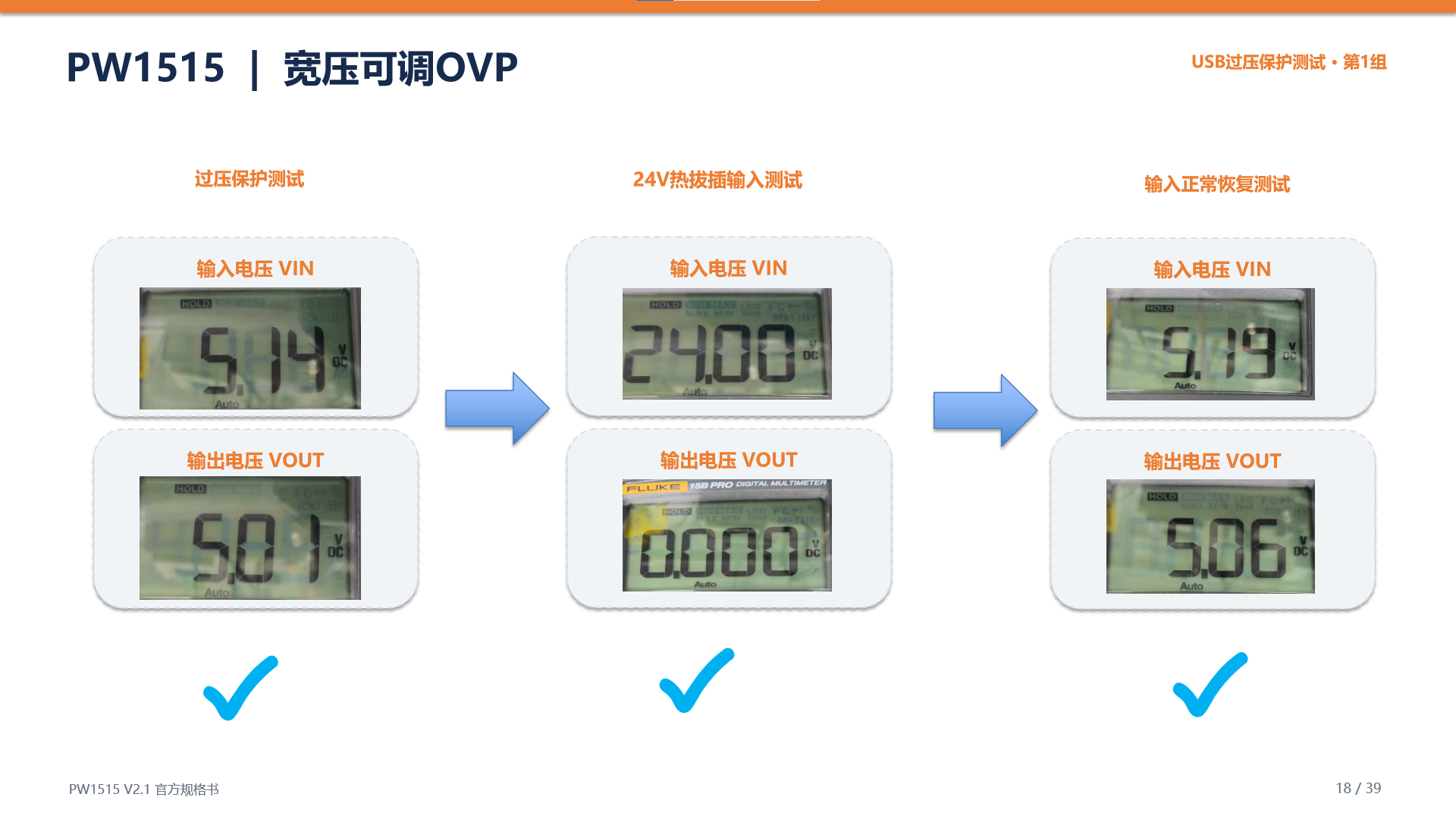

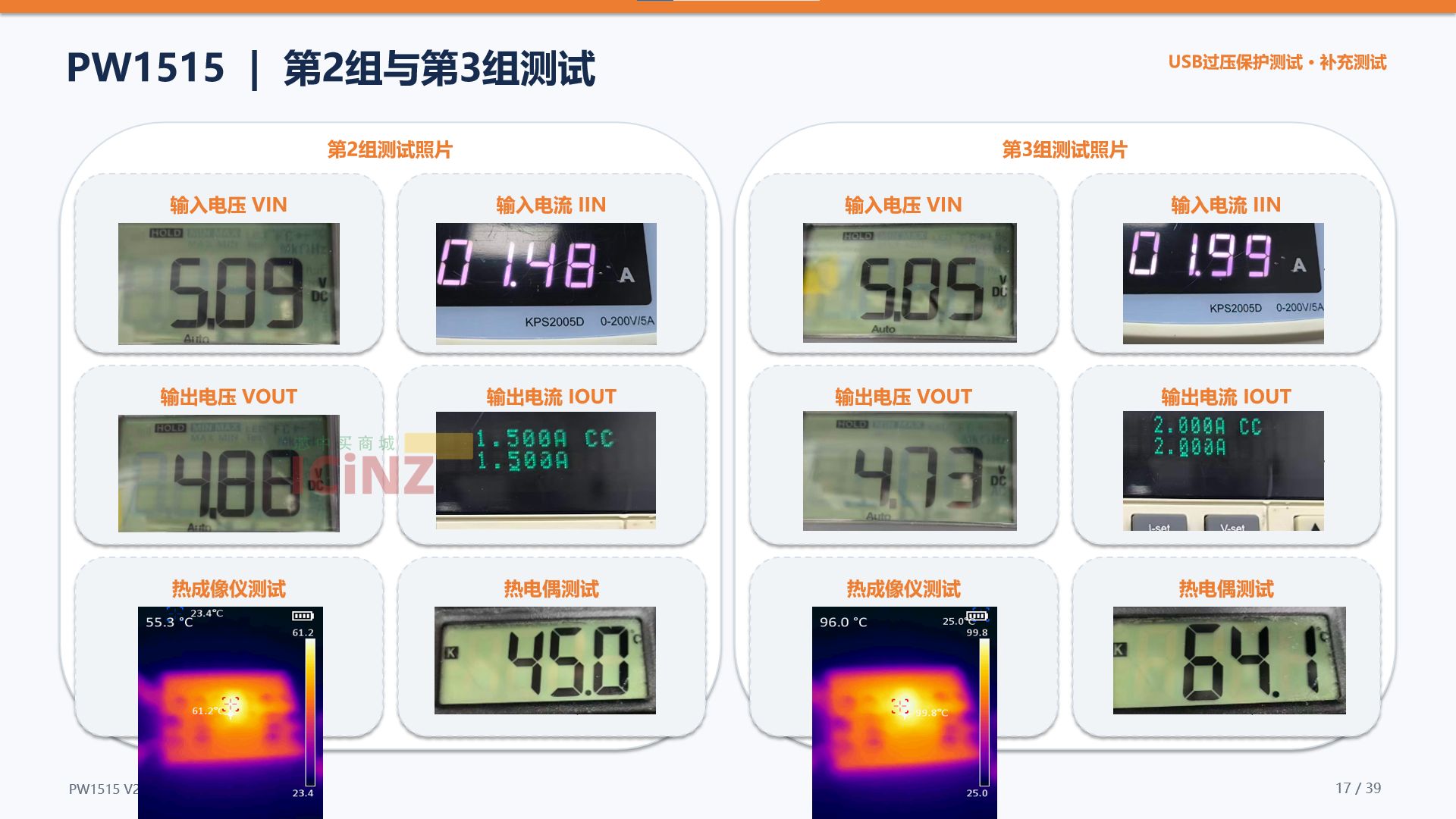

PW1515 | OVP + 可调恒流
IC 简介
集成固定 6.1V OVP 与可调恒流功能的充电前端保护芯片。
规格书参数
推荐工作输入： 3.5 – 20V ；电气特性正常 3.2 – 20V
绝对最大输入： 32V
OVP ： 6.1V ；范围 5.9 – 6.3V
OCP/ 恒流：可调 0.2 – 3A ；推荐输出 0.2 – 2A
导通内阻： 120m Ω典型
封装： SOT23-5L
重要特点
• OVP 响应不超过 1 μ s
• 过流时进入恒流控制
• 支持低有效 EN 与软启动
• 集成过温及短路限流

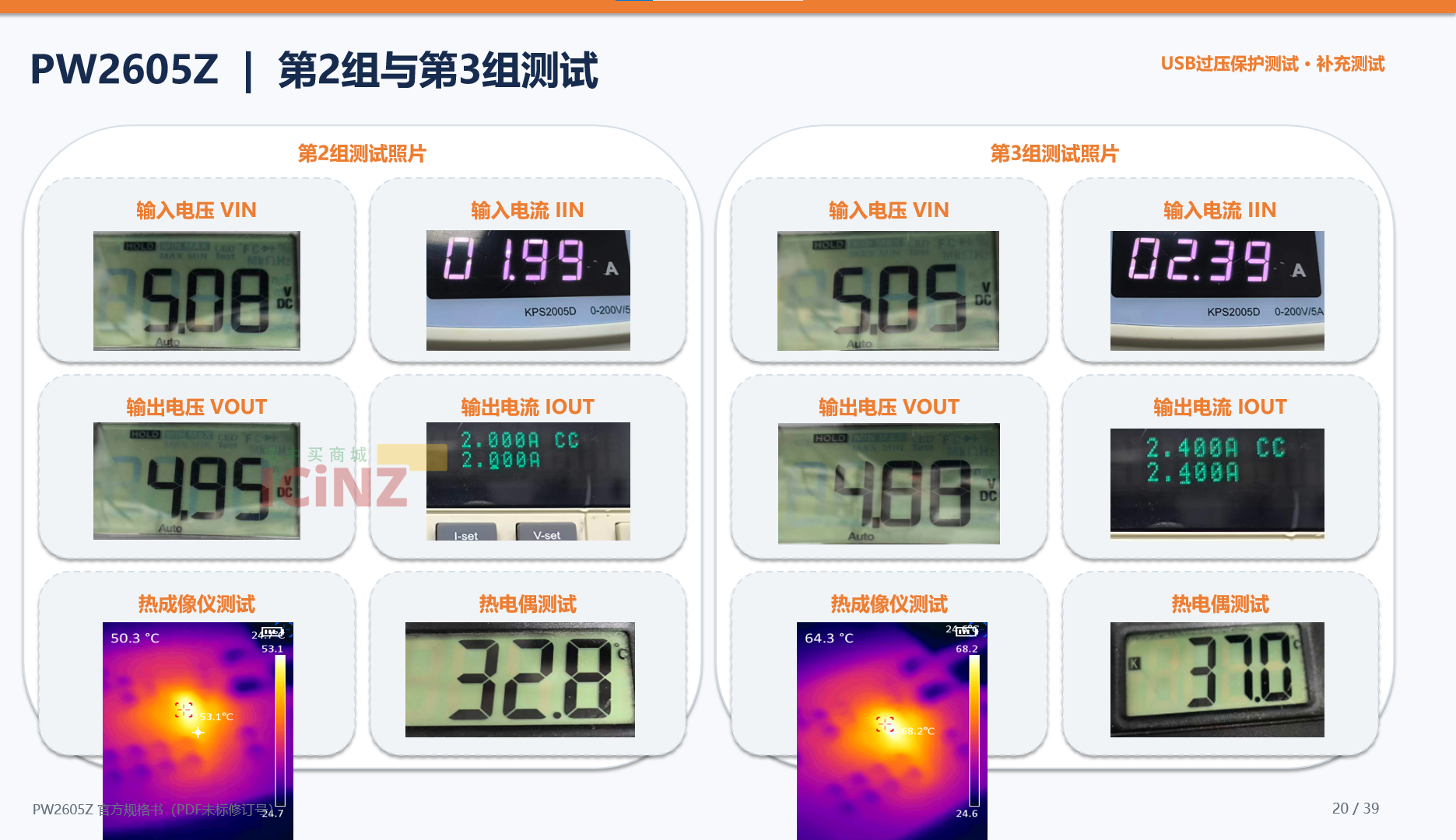

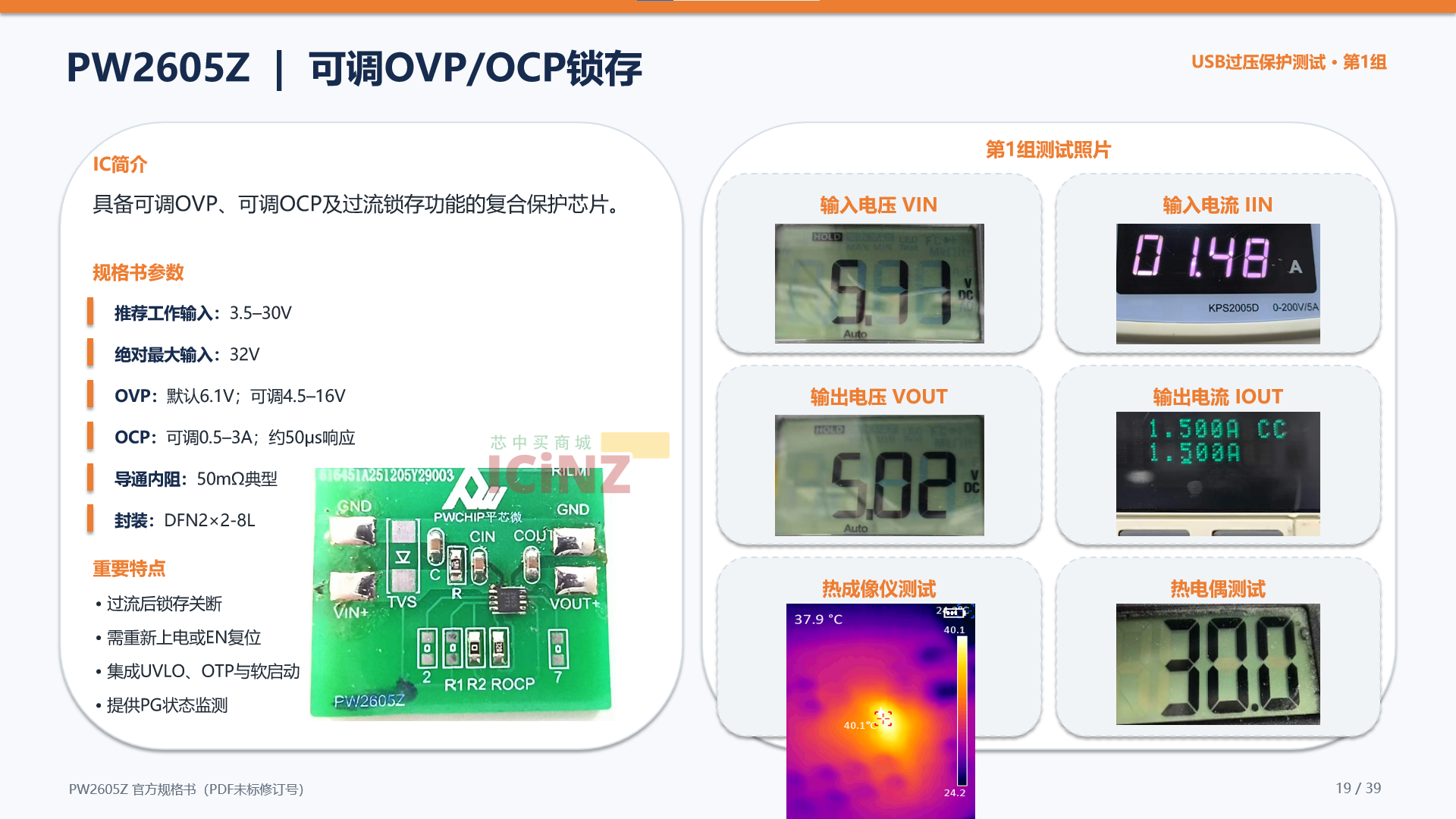

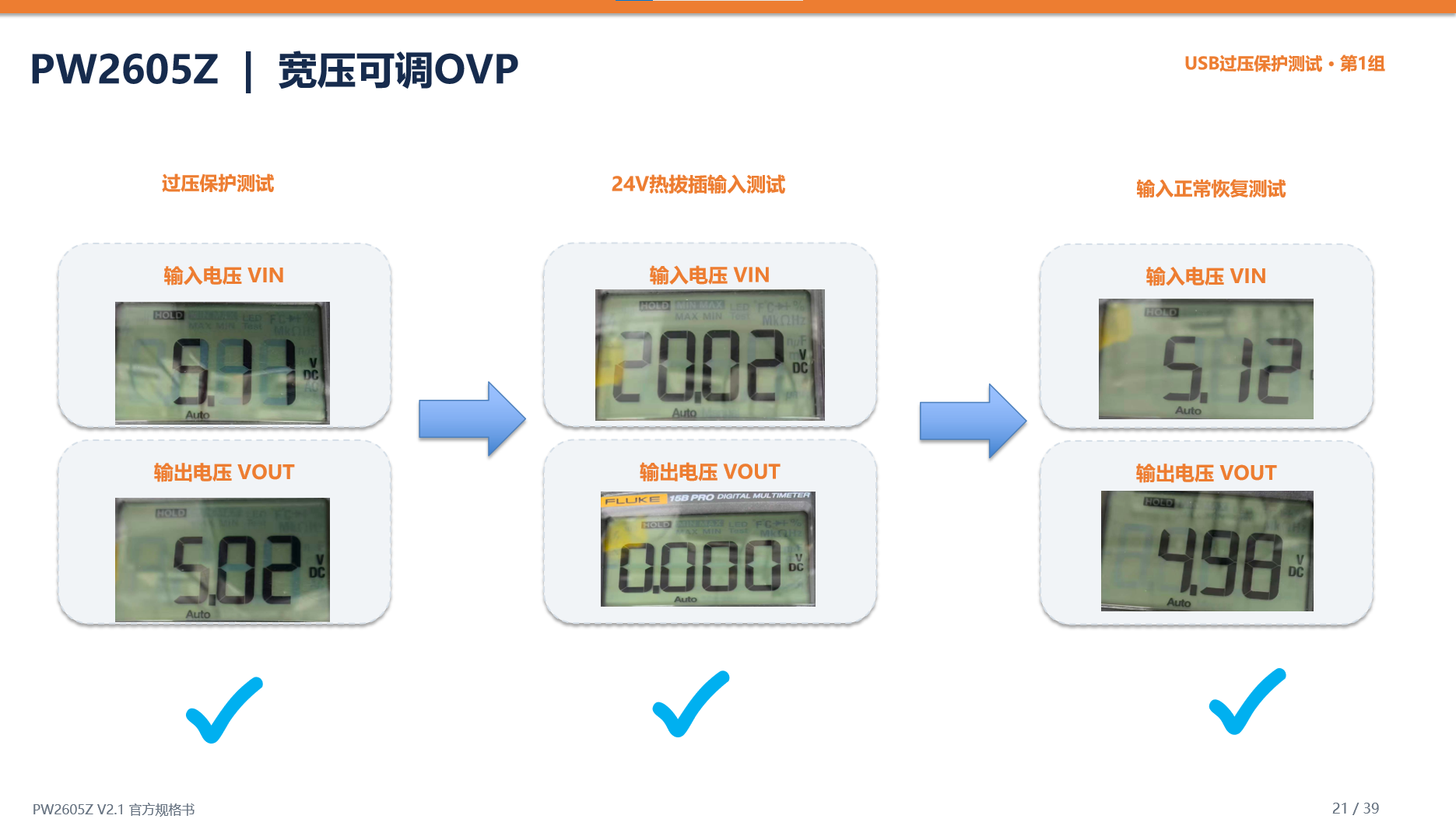

PW2605Z | 可调 OVP/OCP 锁存
IC 简介
具备可调 OVP 、可调 OCP 及过流锁存功能的复合保护芯片。
规格书参数
推荐工作输入： 3.5 – 30V
绝对最大输入： 32V
OVP ：默认 6.1V ；可调 4.5 – 16V
OCP ：可调 0.5 – 3A ；约 50 μ s 响应
导通内阻： 50m Ω典型
封装： DFN2 × 2-8L
重要特点
• 过流后锁存关断
• 需重新上电或 EN 复位
• 集成 UVLO 、 OTP 与软启动
• 提供 PG 状态监测

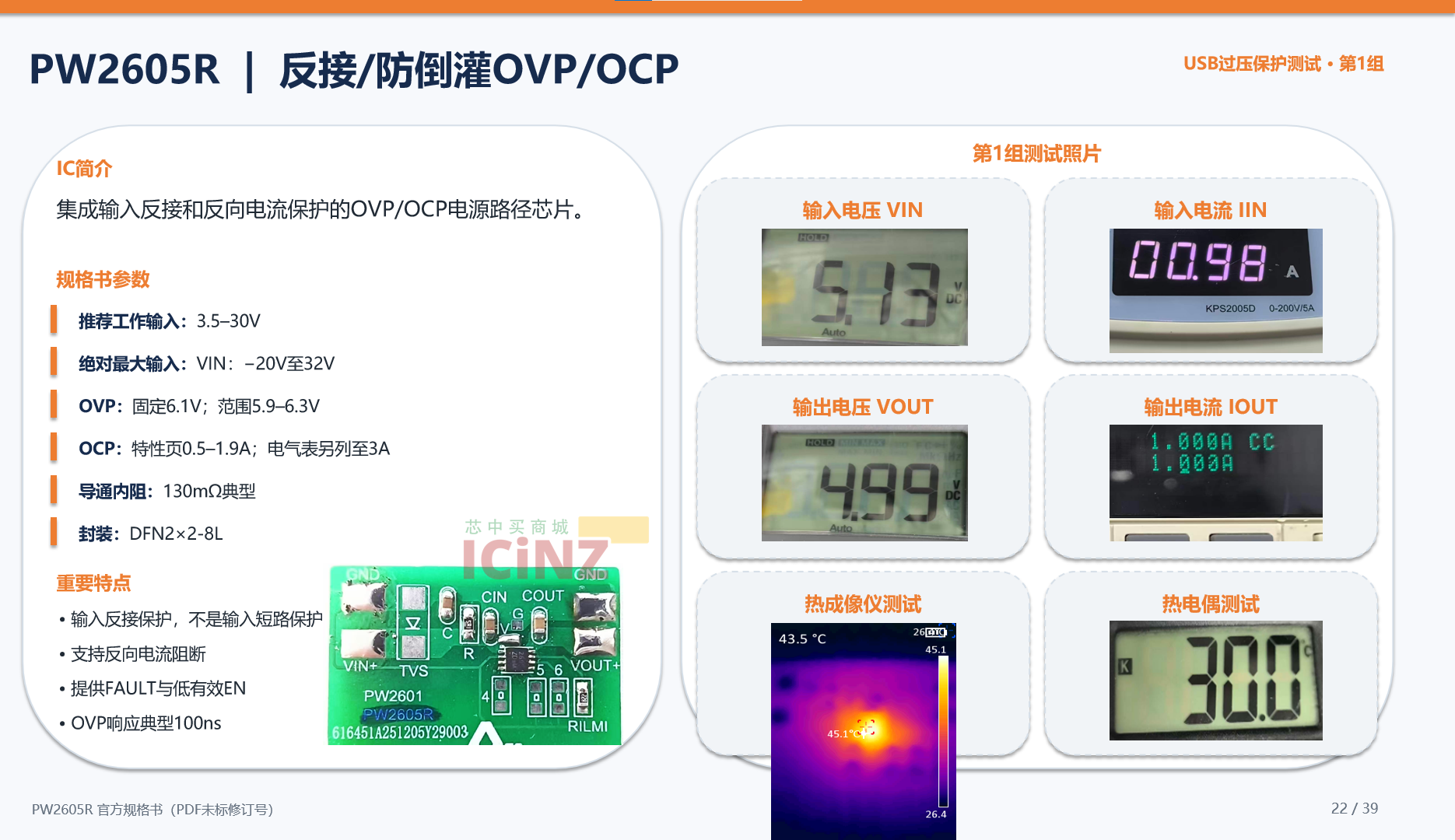

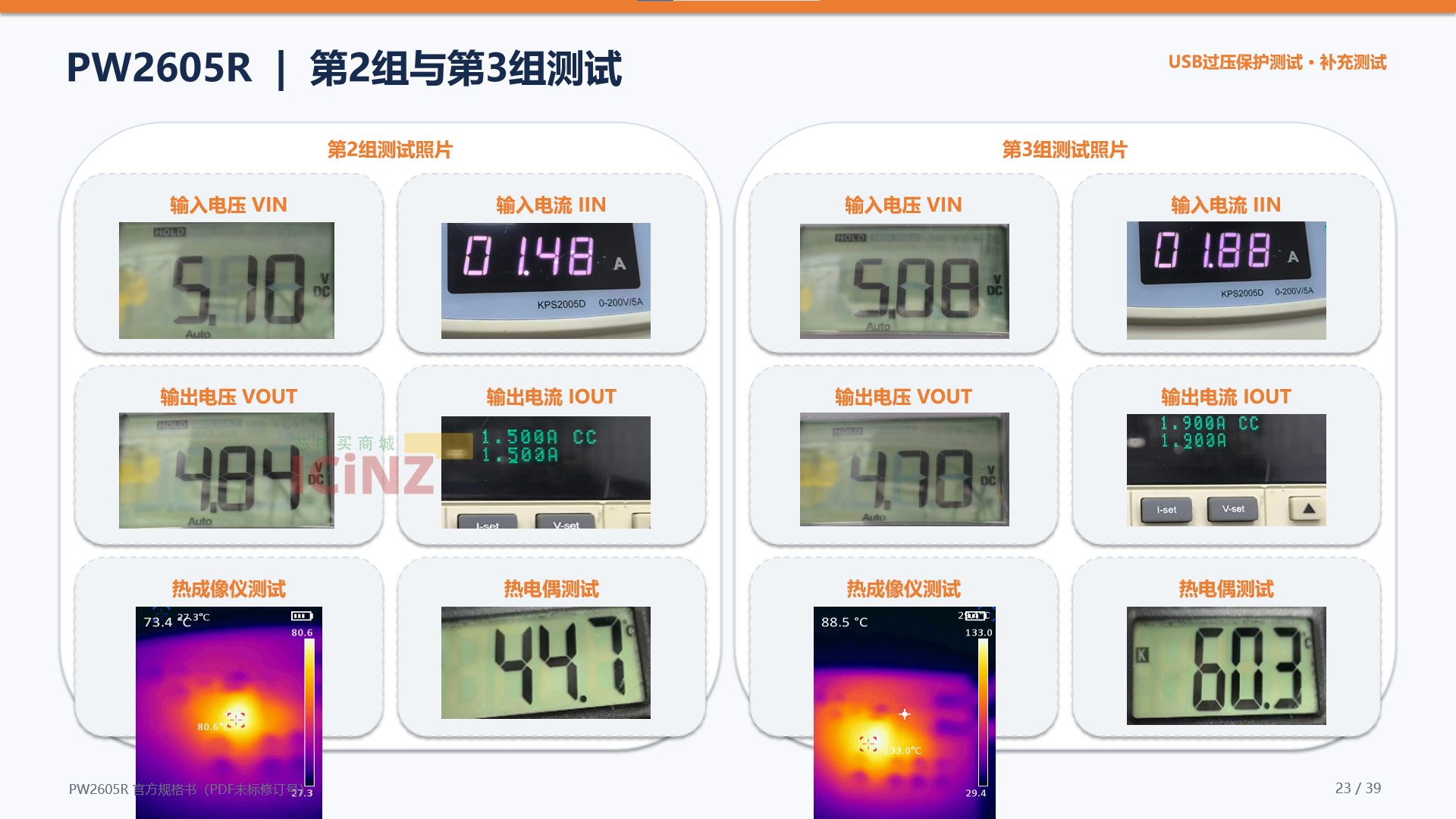

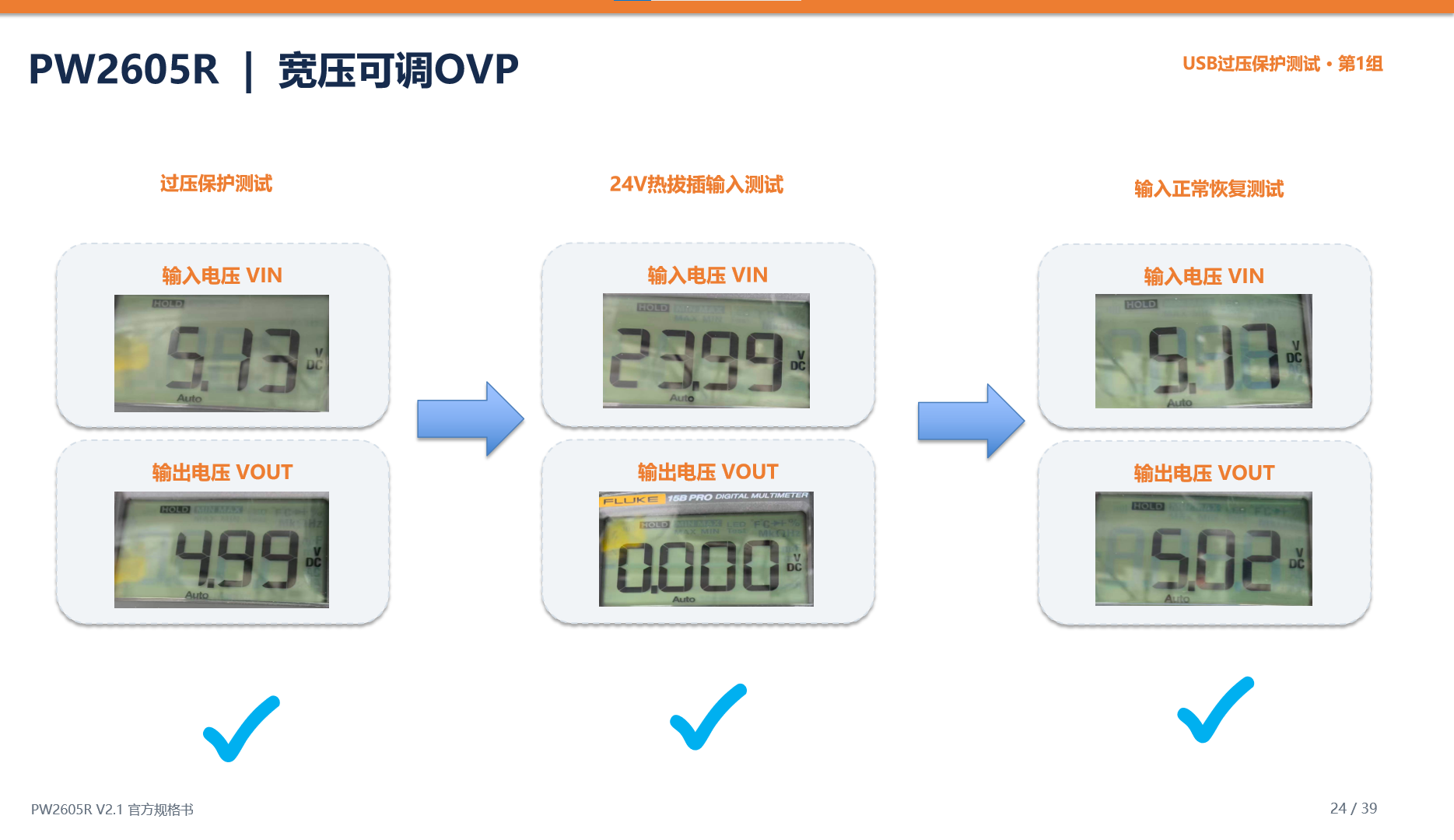

PW2605R | 反接 / 防倒灌 OVP/OCP
IC 简介
集成输入反接和反向电流保护的 OVP/OCP 电源路径芯片。
规格书参数
推荐工作输入： 3.5 – 30V
绝对最大输入： VIN ：− 20V 至 32V
OVP ：固定 6.1V ；范围 5.9 – 6.3V
OCP ：特性页 0.5 – 1.9A ；电气表另列至 3A
导通内阻： 130m Ω典型
封装： DFN2 × 2-8L
重要特点
• 输入反接保护，不是输入短路保护
• 支持反向电流阻断
• 提供 FAULT 与低有效 EN
• OVP 响应典型 100ns

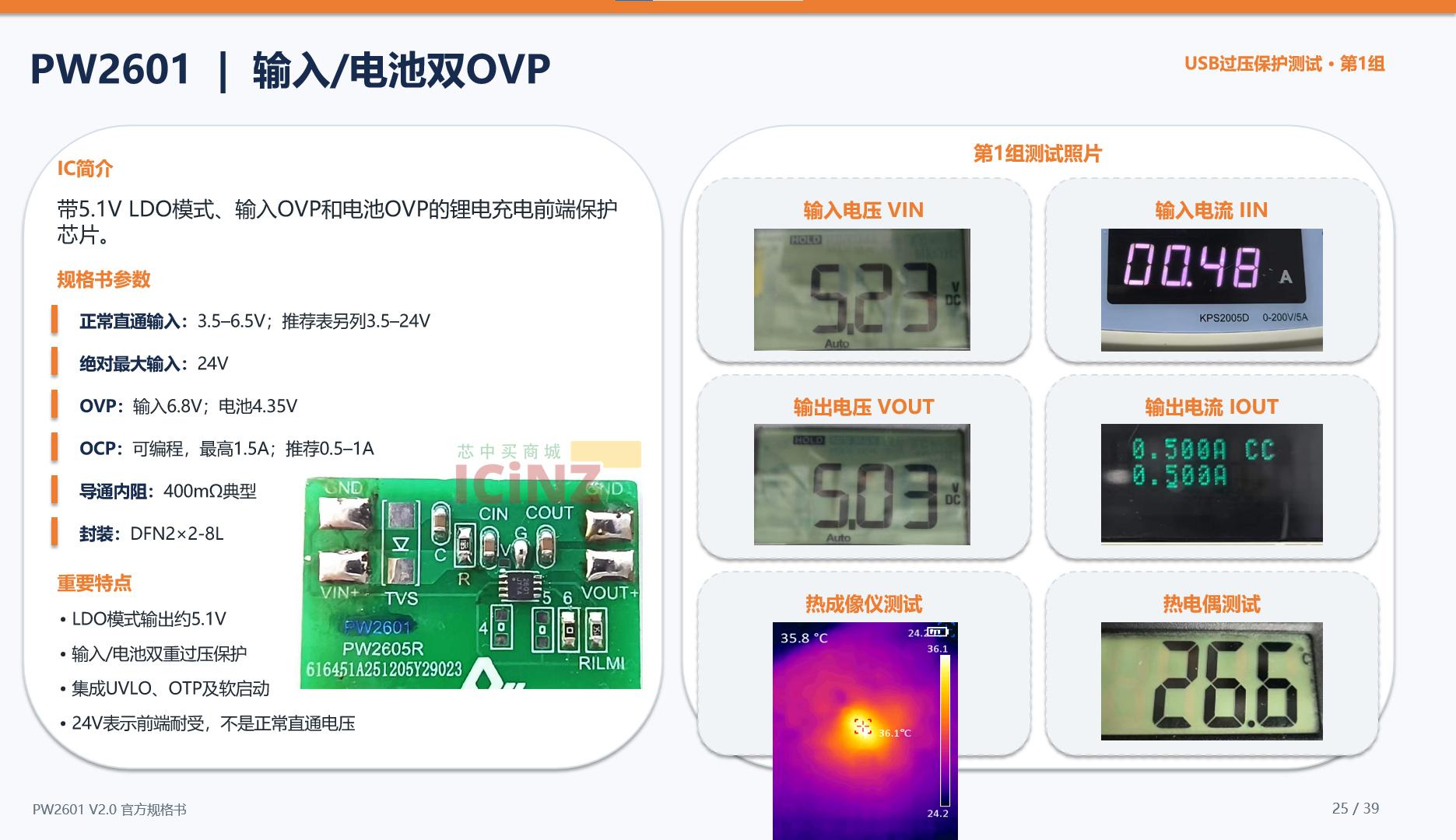

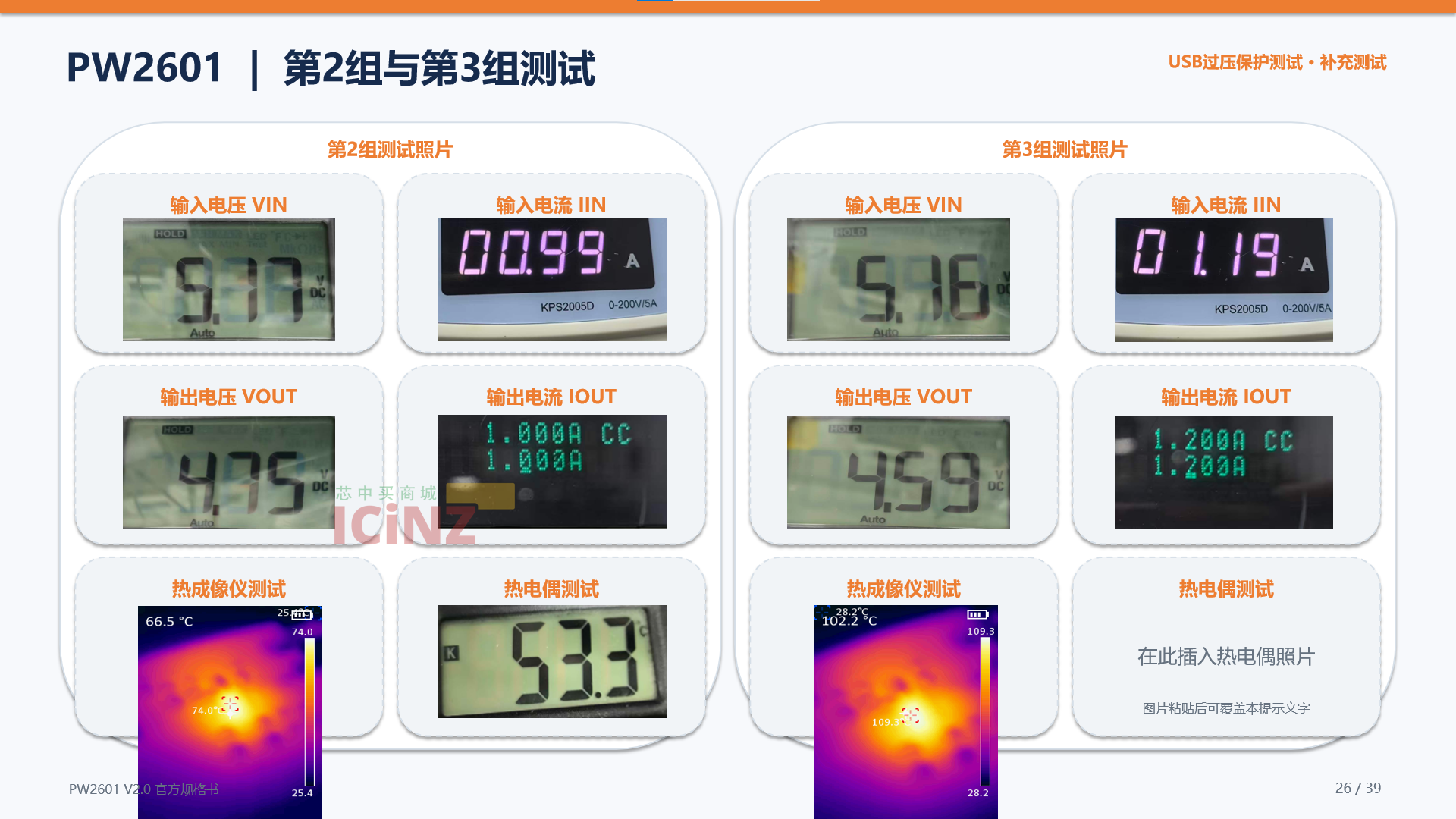

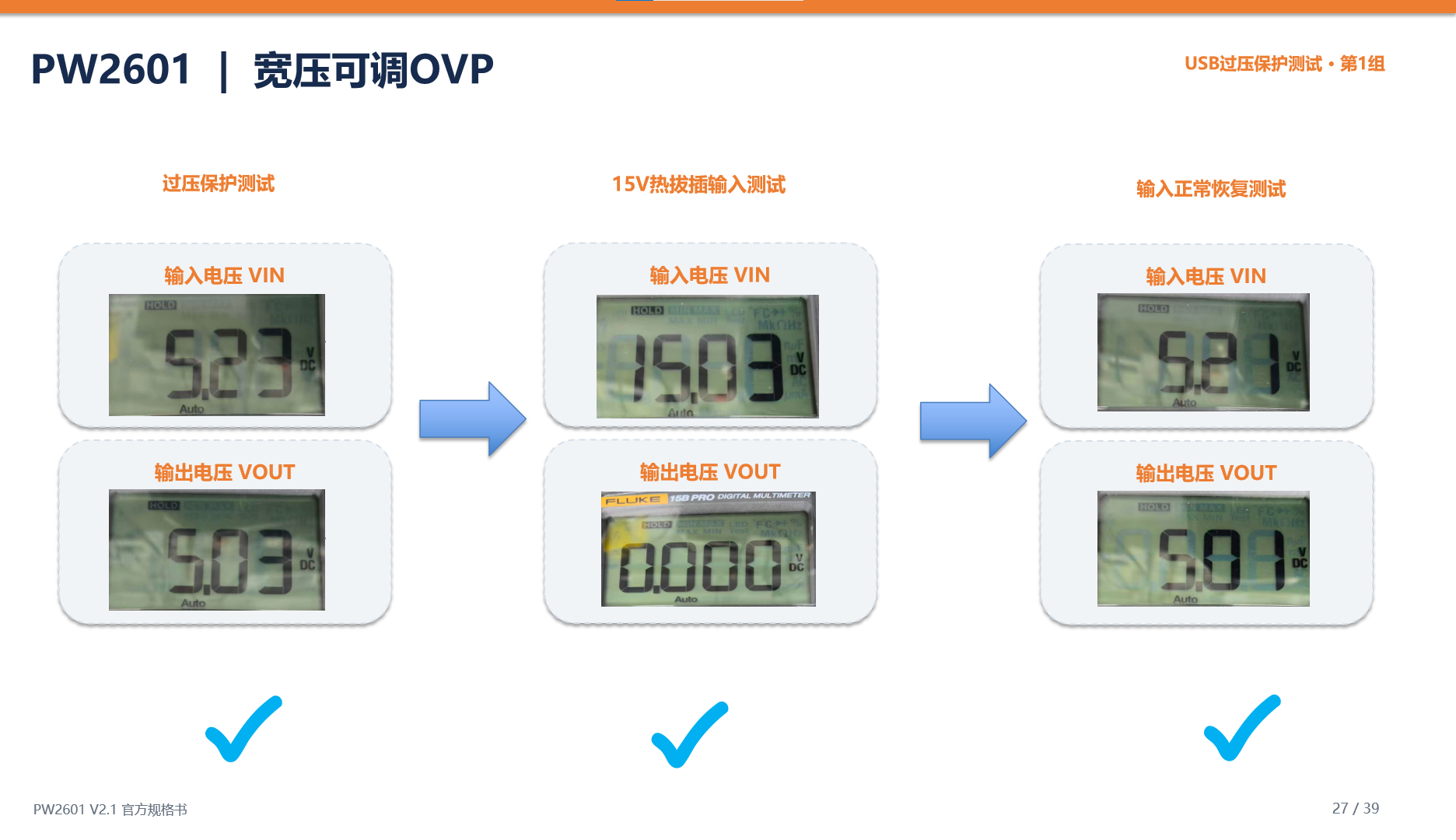

PW2601 | 输入 / 电池双 OVP
IC 简介
带 5.1V LDO 模式、输入 OVP 和电池 OVP 的锂电充电前端保护芯片。
规格书参数
正常直通输入： 3.5 – 6.5V ；推荐表另列 3.5 – 24V
绝对最大输入： 24V
OVP ：输入 6.8V ；电池 4.35V
OCP ：可编程，最高 1.5A ；推荐 0.5 – 1A
导通内阻： 400m Ω典型
封装： DFN2 × 2-8L
重要特点
• LDO 模式输出约 5.1V
• 输入 / 电池双重过压保护
• 集成 UVLO 、 OTP 及软启动
• 24V 表示前端耐受，不是正常直通电压

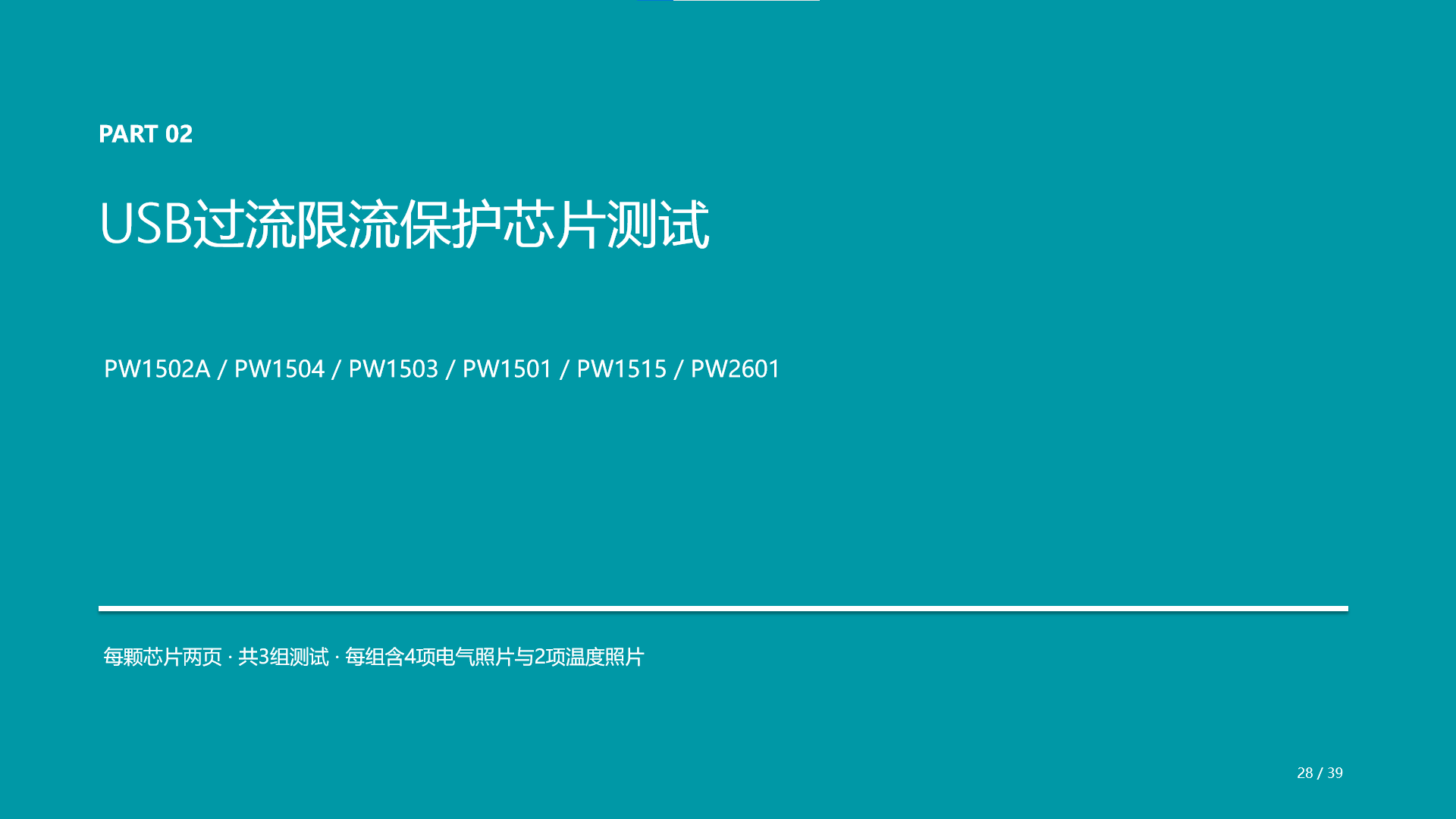

PART 02
USB 过流限流保护芯片测试
PW1502A / PW1504 / PW1503 / PW1501 / PW1515 / PW2601
每颗芯片两页 ·共 3 组测试·每组含 4 项电气照片与 2 项温度照片

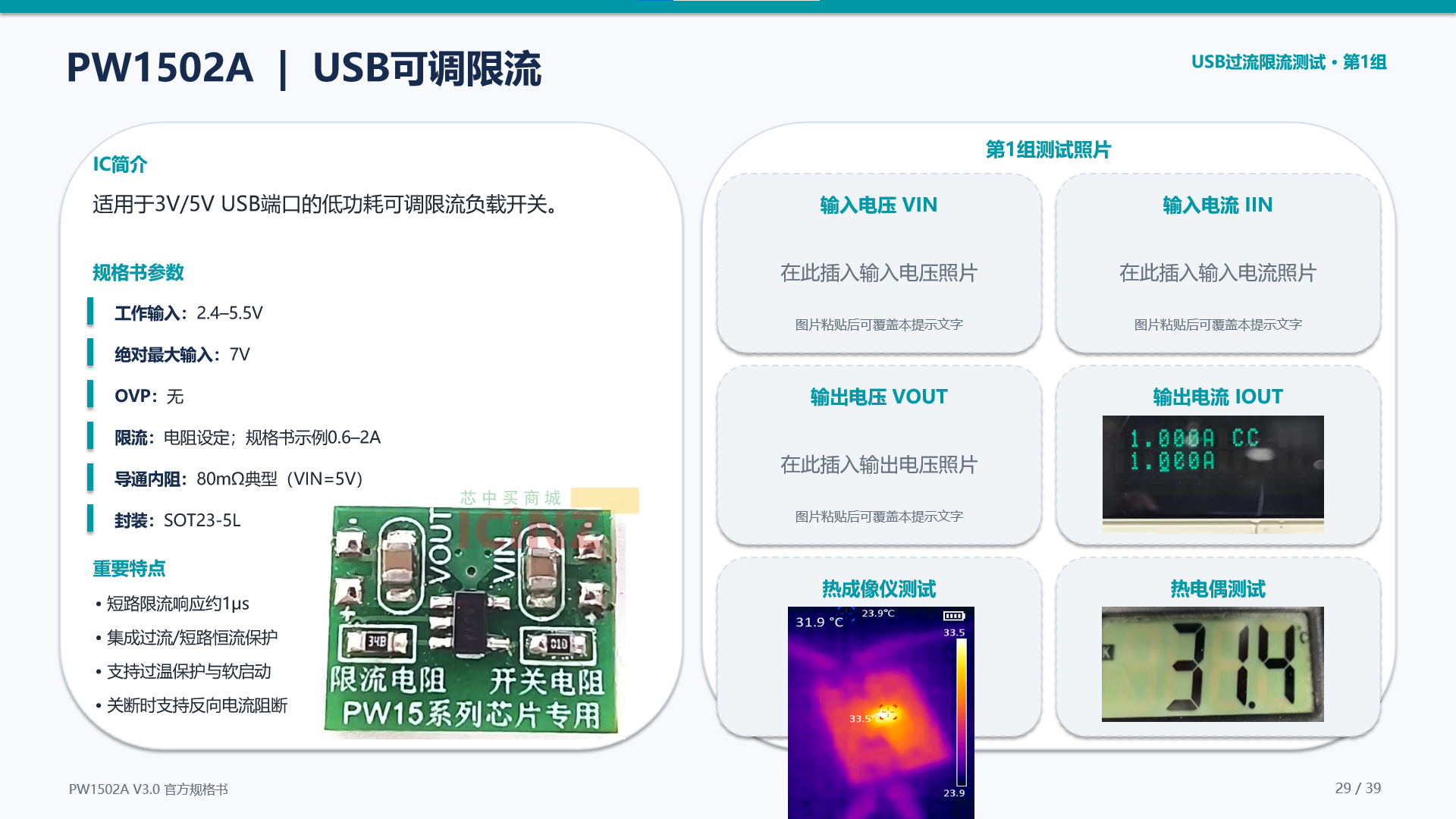

PW1502A | USB 可调限流
IC 简介
适用于 3V/5V USB 端口的低功耗可调限流负载开关。
规格书参数
工作输入： 2.4 – 5.5V
绝对最大输入： 7V
OVP ：无
限流：电阻设定；规格书示例 0.6 – 2A
导通内阻： 80m Ω典型（ VIN=5V ）
封装： SOT23-5L
重要特点
• 短路限流响应约 1 μ s
• 集成过流 / 短路恒流保护
• 支持过温保护与软启动
• 关断时支持反向电流阻断

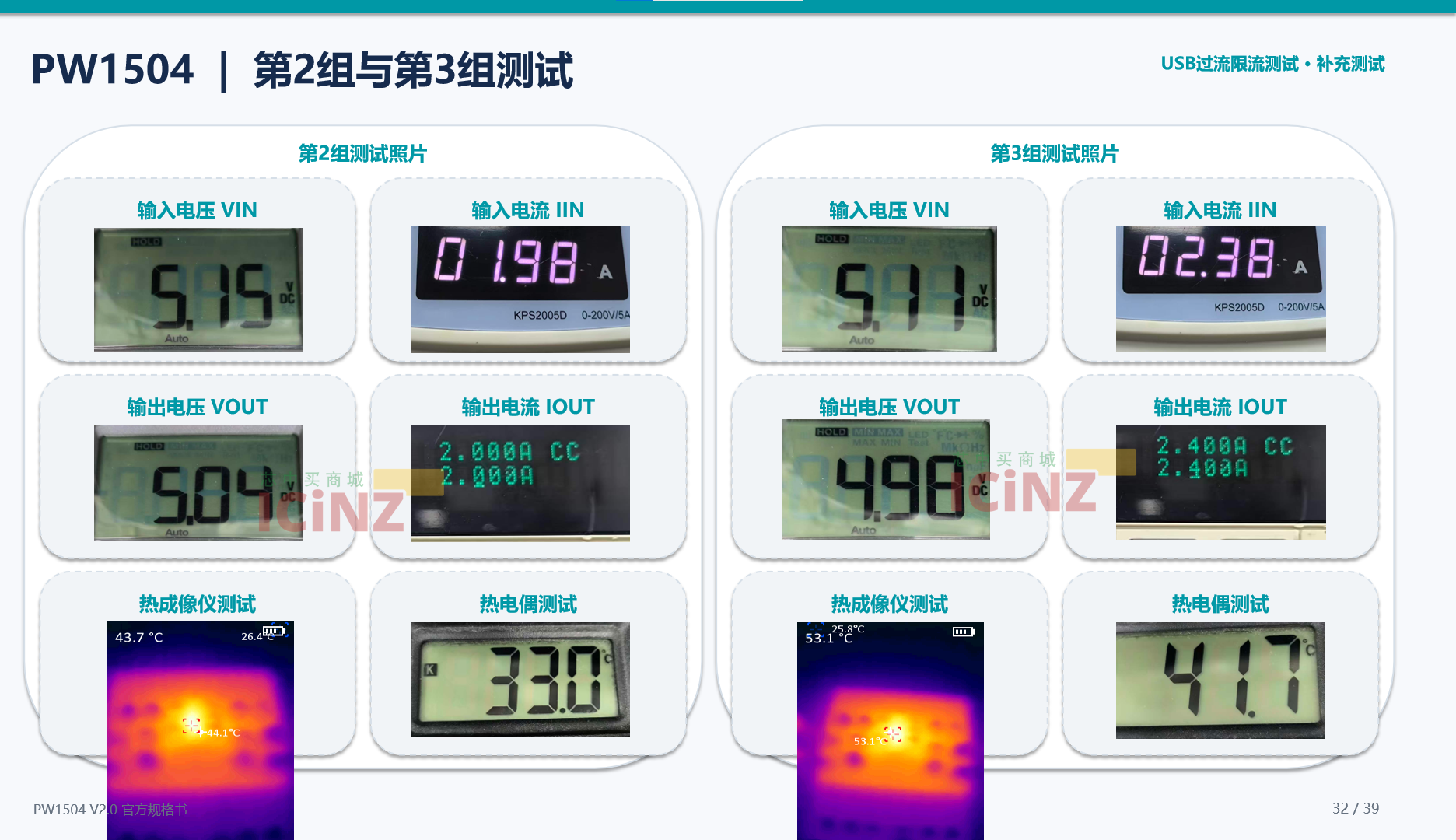

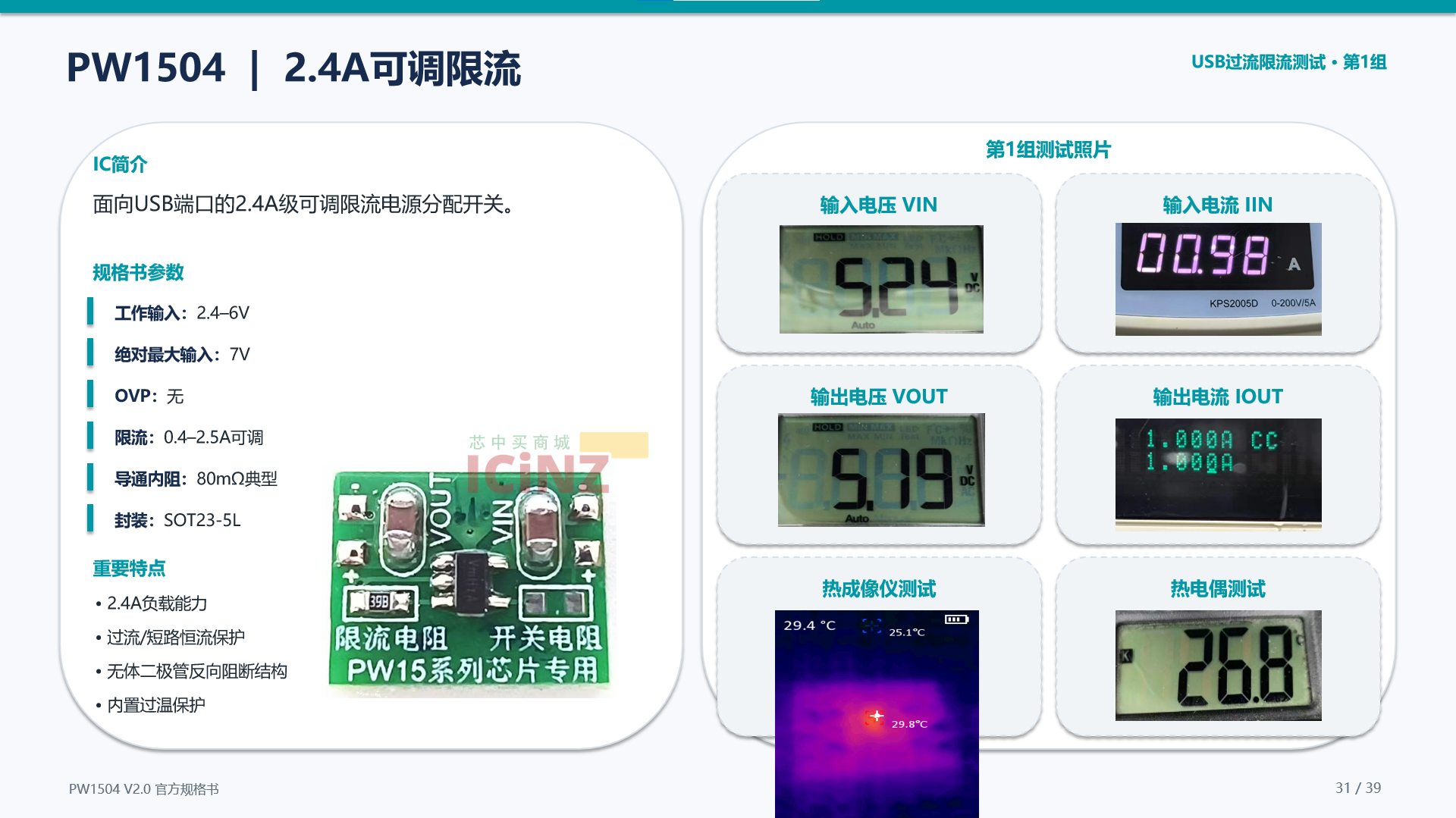

PW1504 | 2.4A 可调限流
IC 简介
面向 USB 端口的 2.4A 级可调限流电源分配开关。
规格书参数
工作输入： 2.4 – 6V
绝对最大输入： 7V
OVP ：无
限流： 0.4 – 2.5A 可调
导通内阻： 80m Ω典型
封装： SOT23-5L
重要特点
• 2.4A 负载能力
• 过流 / 短路恒流保护
• 无体二极管反向阻断结构
• 内置过温保护

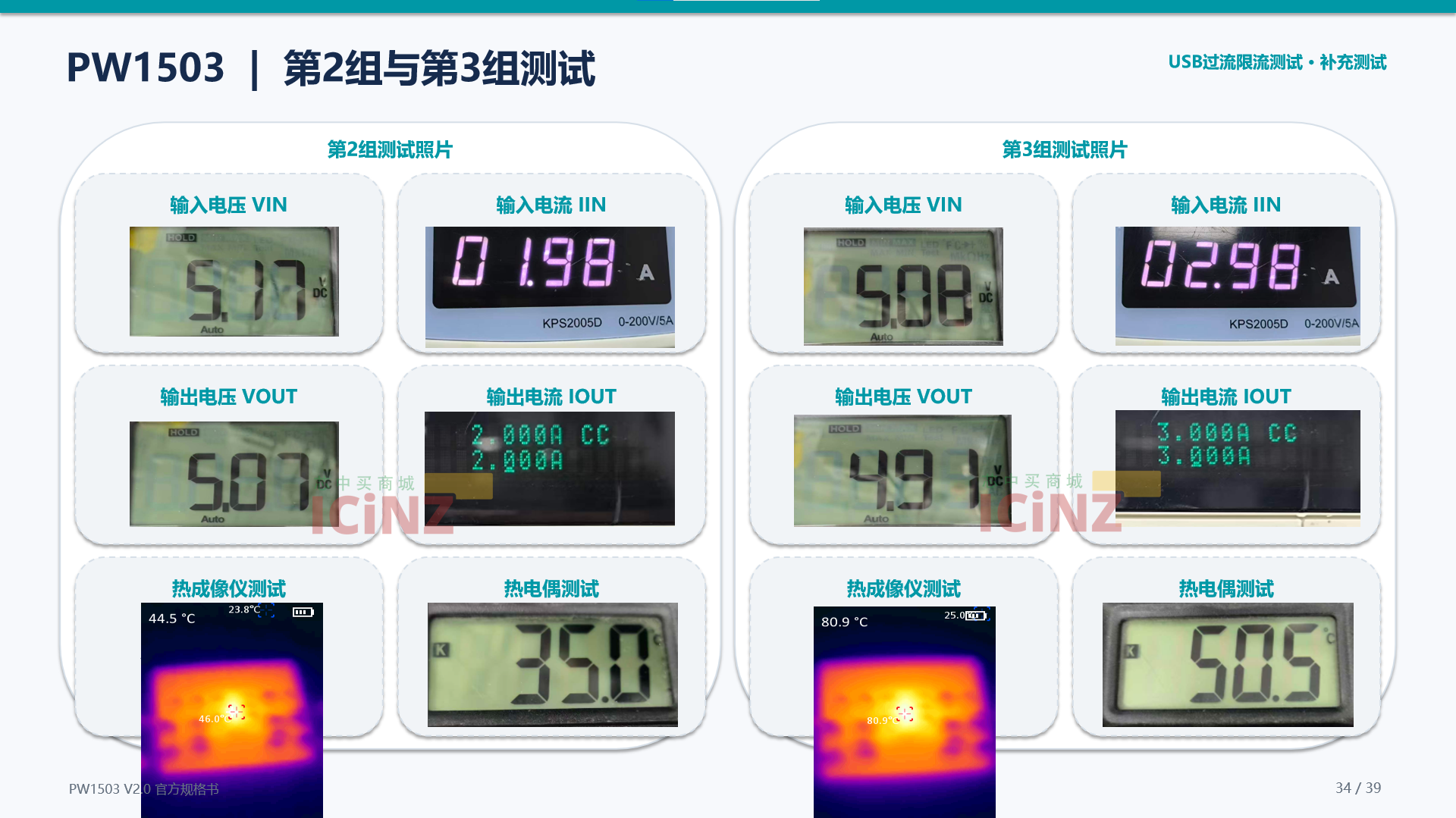

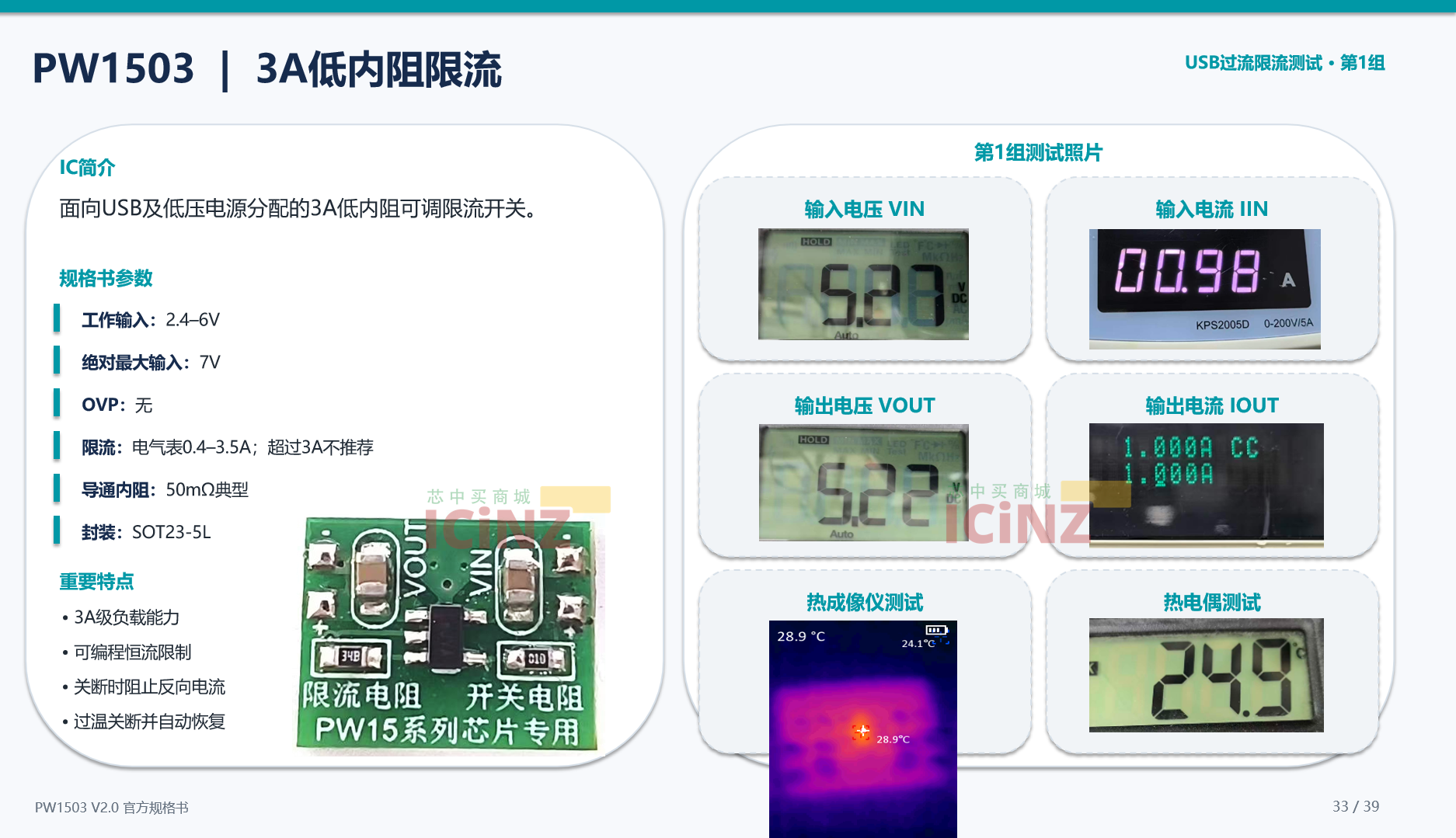

PW1503 | 3A 低内阻限流
IC 简介
面向 USB 及低压电源分配的 3A 低内阻可调限流开关。
规格书参数
工作输入： 2.4 – 6V
绝对最大输入： 7V
OVP ：无
限流：电气表 0.4 – 3.5A ；超过 3A 不推荐
导通内阻： 50m Ω典型
封装： SOT23-5L
重要特点
• 3A 级负载能力
• 可编程恒流限制
• 关断时阻止反向电流
• 过温关断并自动恢复

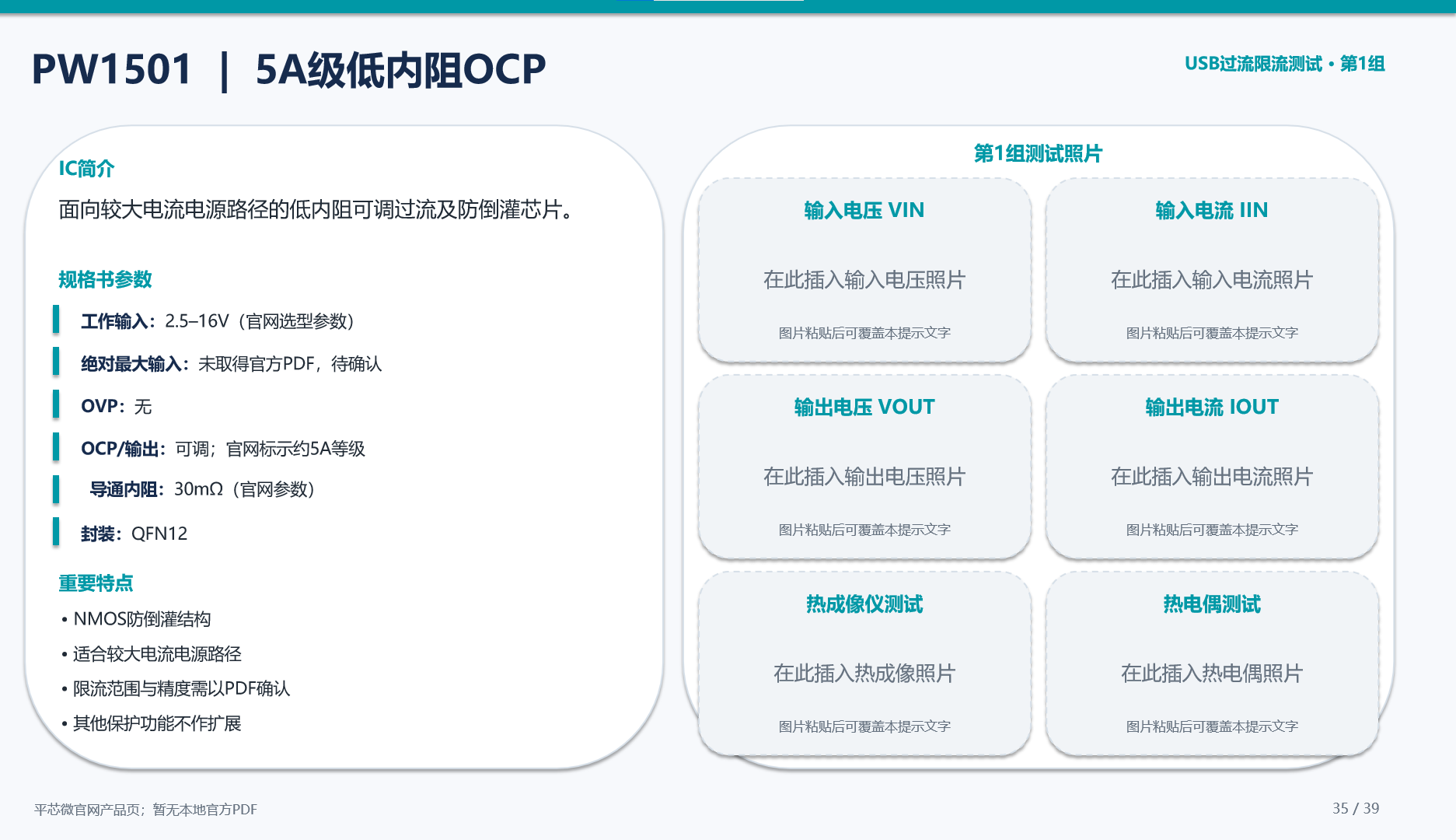

PW1501 | 5A 级低内阻 OCP
IC 简介
面向较大电流电源路径的低内阻可调过流及防倒灌芯片。
规格书参数
工作输入： 2.5 – 16V （官网选型参数）
绝对最大输入：未取得官方 PDF ，待确认
OVP ：无
OCP/ 输出：可调；官网标示约 5A 等级
导通内阻： 30m Ω（官网参数）
封装： QFN12
重要特点
• NMOS 防倒灌结构
• 适合较大电流电源路径
• 限流范围与精度需以 PDF 确认
• 其他保护功能不作扩展

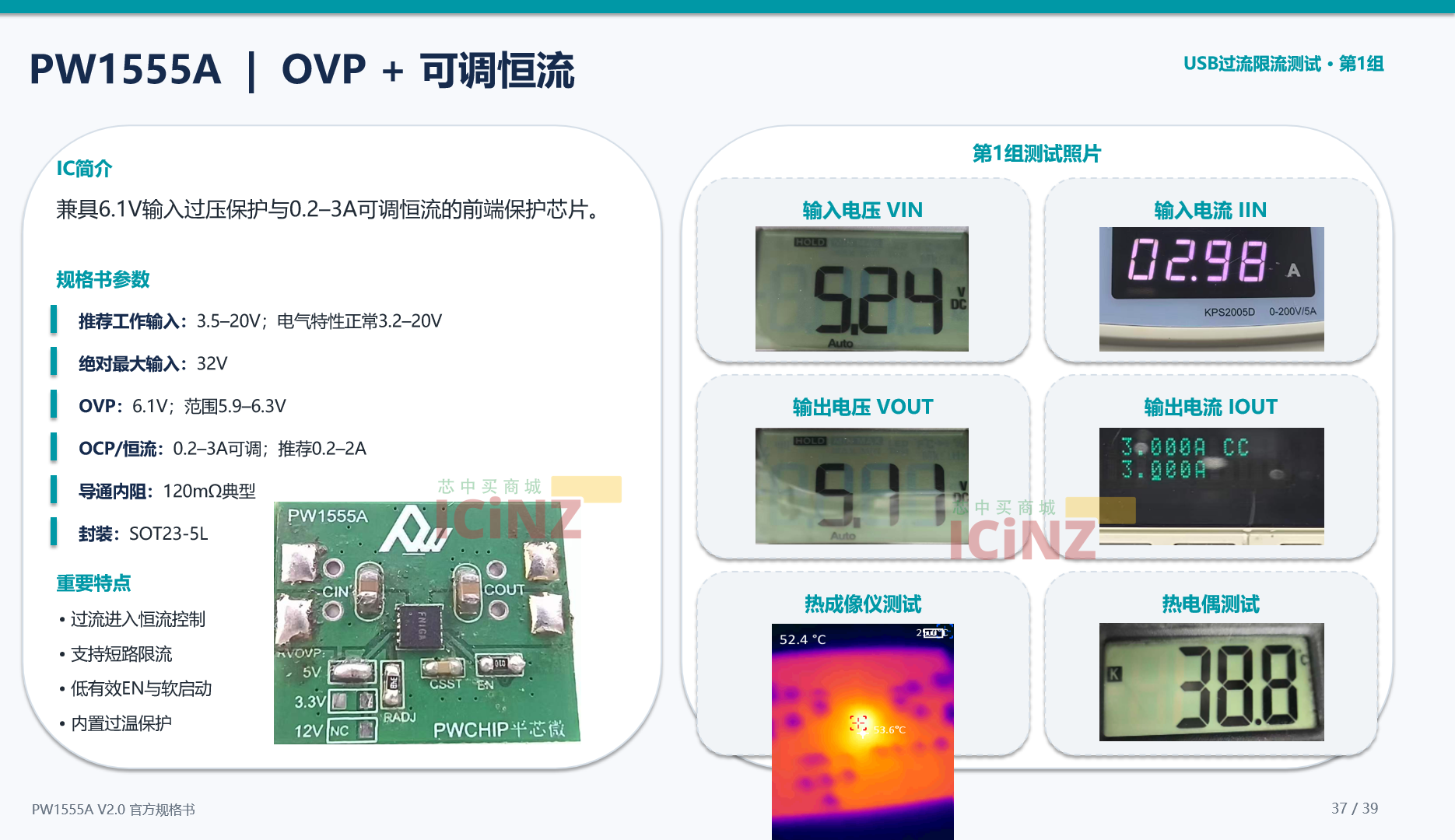

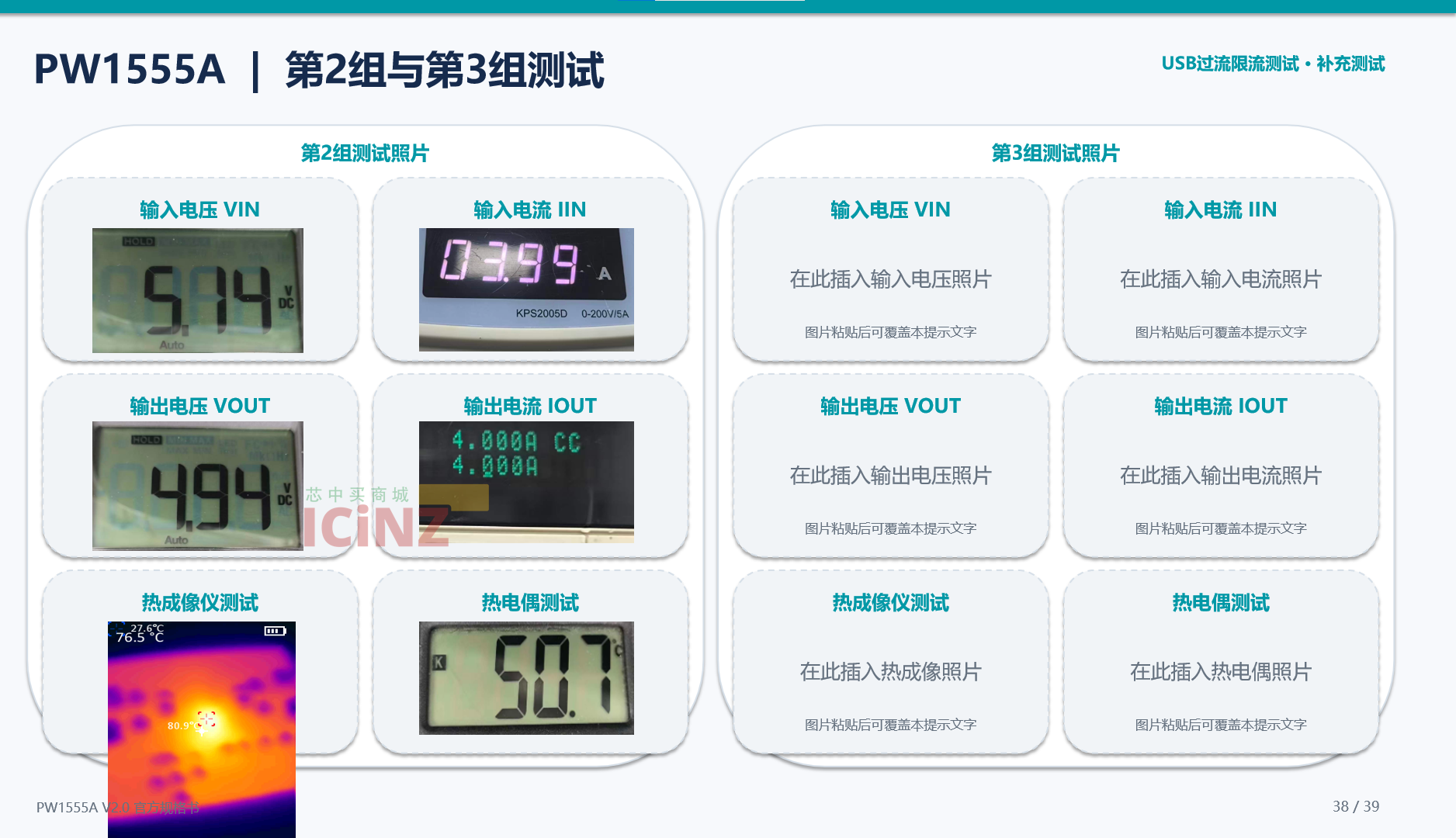

PW1555A | OVP + 可调恒流
IC 简介
兼具 6.1V 输入过压保护与 0.2 – 3A 可调恒流的前端保护芯片。
规格书参数
推荐工作输入： 3.5 – 20V ；电气特性正常 3.2 – 20V
绝对最大输入： 32V
OVP ： 6.1V ；范围 5.9 – 6.3V
OCP/ 恒流： 0.2 – 3A 可调；推荐 0.2 – 2A
导通内阻： 120m Ω典型
封装： SOT23-5L
重要特点
• 过流进入恒流控制
• 支持短路限流
• 低有效 EN 与软启动
• 内置过温保护
