三节锂电池充电芯片方案：异步降压到同步升降压的技术升级

三节串联锂电池
充电管理芯片选型指南

从入门到旗舰，五款主流 3S 充电 IC 深度解析。覆盖异步升压、同步降压、同步升降压、大电流四大架构， 附带真实温升测试数据，助你快速锁定最优方案。

PW4053A-NPW4053APW4015PW4000PW4243

5款芯片选型

12.6V满充电压

93%+最高效率

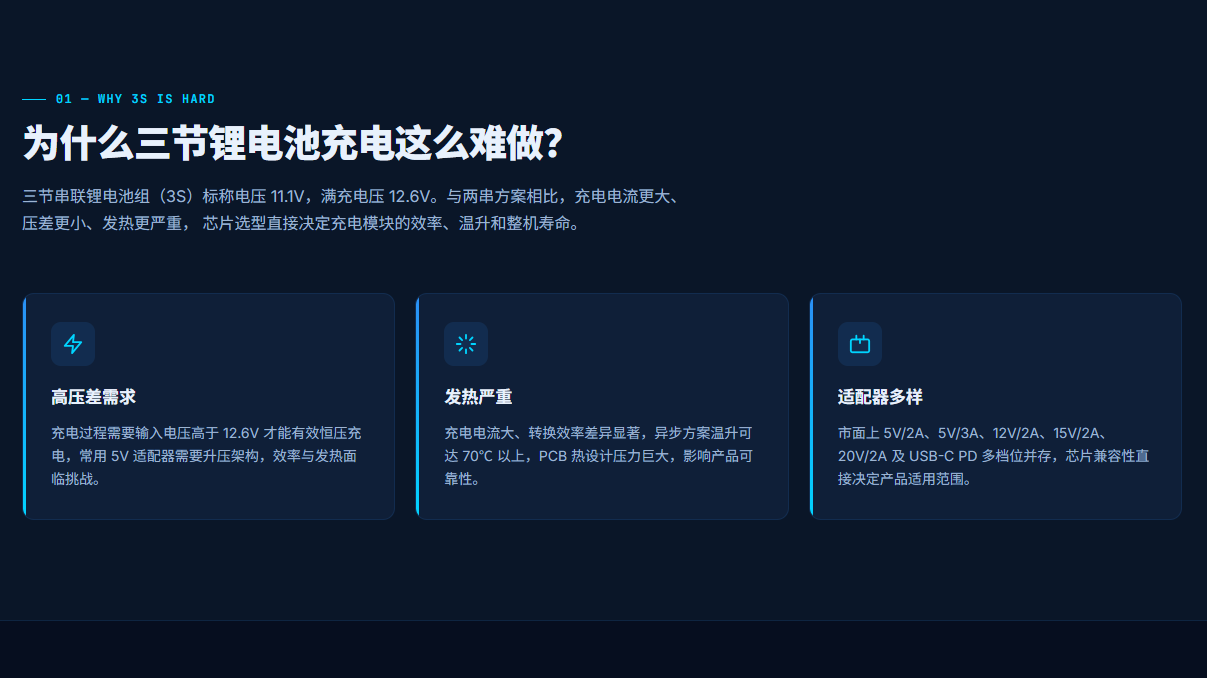

为什么三节锂电池充电这么难做？

三节串联锂电池组（3S）标称电压 11.1V，满充电压 12.6V。与两串方案相比，充电电流更大、压差更小、发热更严重， 芯片选型直接决定充电模块的效率、温升和整机寿命。

高压差需求

充电过程需要输入电压高于 12.6V 才能有效恒压充电，常用 5V 适配器需要升压架构，效率与发热面临挑战。

发热严重

充电电流大、转换效率差异显著，异步方案温升可达 70℃ 以上，PCB 热设计压力巨大，影响产品可靠性。

适配器多样

市面上 5V/2A、5V/3A、12V/2A、15V/2A、20V/2A 及 USB-C PD 多档位并存，芯片兼容性直接决定产品适用范围。

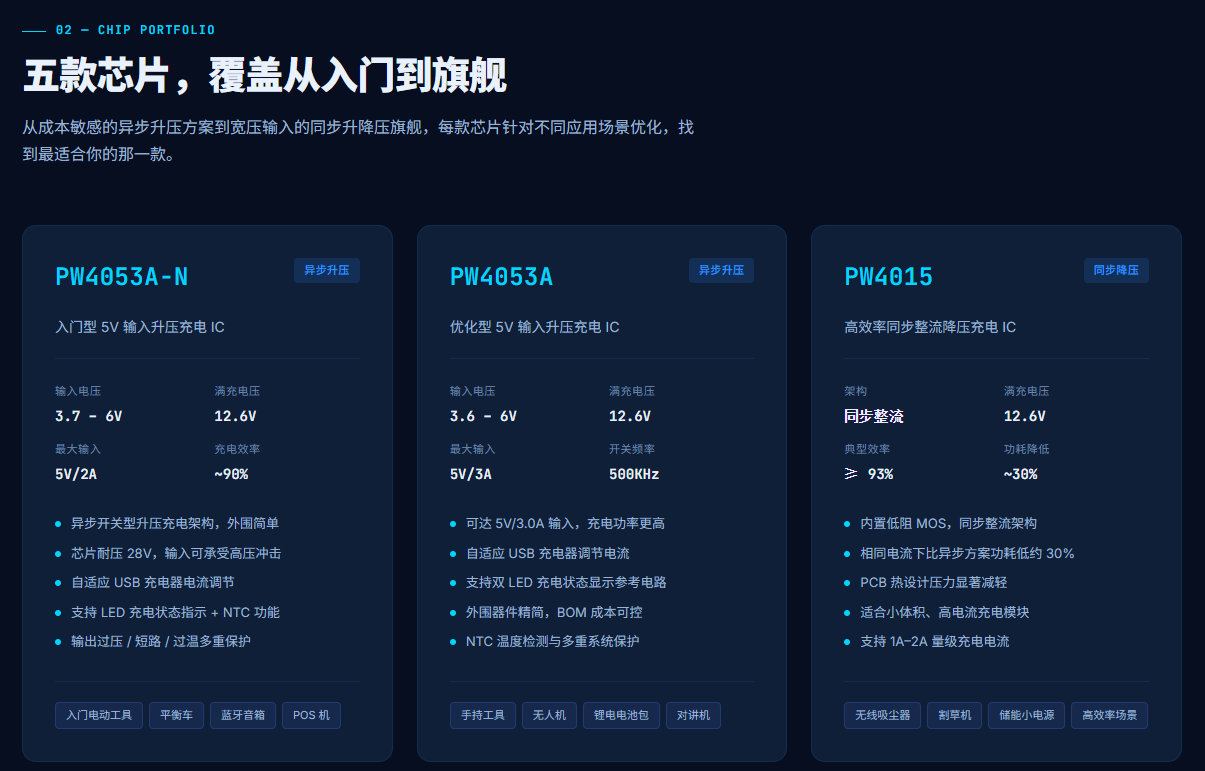

五款芯片，覆盖从入门到旗舰

从成本敏感的异步升压方案到宽压输入的同步升降压旗舰，每款芯片针对不同应用场景优化，找到最适合你的那一款。

PW4053A-N

异步升压

入门型 5V 输入升压充电 IC

输入电压3.7 – 6V

满充电压12.6V

最大输入5V/2A

充电效率~90%

异步开关型升压充电架构，外围简单

芯片耐压 28V，输入可承受高压冲击

自适应 USB 充电器电流调节

支持 LED 充电状态指示 + NTC 功能

输出过压 / 短路 / 过温多重保护

入门电动工具平衡车蓝牙音箱POS 机

PW4053A

异步升压

优化型 5V 输入升压充电 IC

输入电压3.6 – 6V

满充电压12.6V

最大输入5V/3A

开关频率500KHz

可达 5V/3.0A 输入，充电功率更高

自适应 USB 充电器调节电流

支持双 LED 充电状态显示参考电路

外围器件精简，BOM 成本可控

NTC 温度检测与多重系统保护

手持工具无人机锂电电池包对讲机

PW4015

同步降压

高效率同步整流降压充电 IC

架构同步整流

满充电压12.6V

典型效率≥ 93%

功耗降低~30%

内置低阻 MOS，同步整流架构

相同电流下比异步方案功耗低约 30%

PCB 热设计压力显著减轻

适合小体积、高电流充电模块

支持 1A–2A 量级充电电流

无线吸尘器割草机储能小电源高效率场景

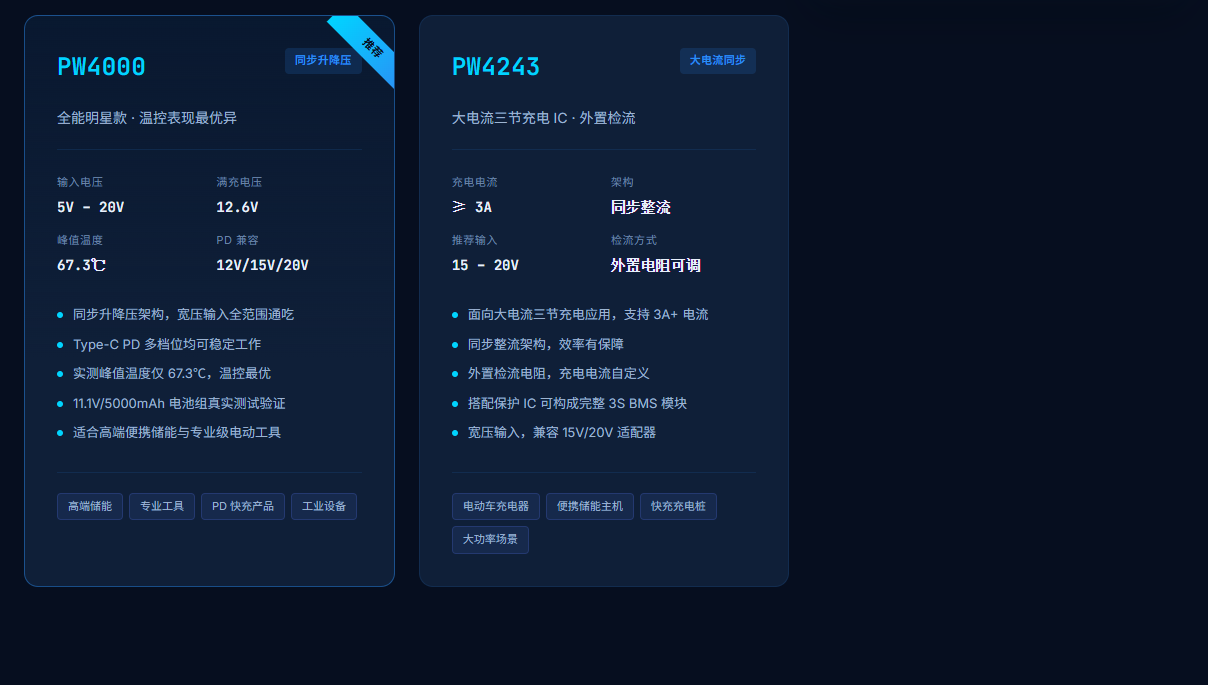

PW4000

同步升降压

全能明星款 · 温控表现最优异

输入电压5V – 20V

满充电压12.6V

峰值温度67.3℃

PD 兼容12V/15V/20V

同步升降压架构，宽压输入全范围通吃

Type-C PD 多档位均可稳定工作

实测峰值温度仅 67.3℃，温控最优

11.1V/5000mAh 电池组真实测试验证

适合高端便携储能与专业级电动工具

高端储能专业工具PD 快充产品工业设备

PW4243

大电流同步

大电流三节充电 IC · 外置检流

充电电流≥ 3A

架构同步整流

推荐输入15 – 20V

检流方式外置电阻可调

面向大电流三节充电应用，支持 3A+ 电流

同步整流架构，效率有保障

外置检流电阻，充电电流自定义

搭配保护 IC 可构成完整 3S BMS 模块

宽压输入，兼容 15V/20V 适配器

电动车充电器便携储能主机快充充电桩大功率场景

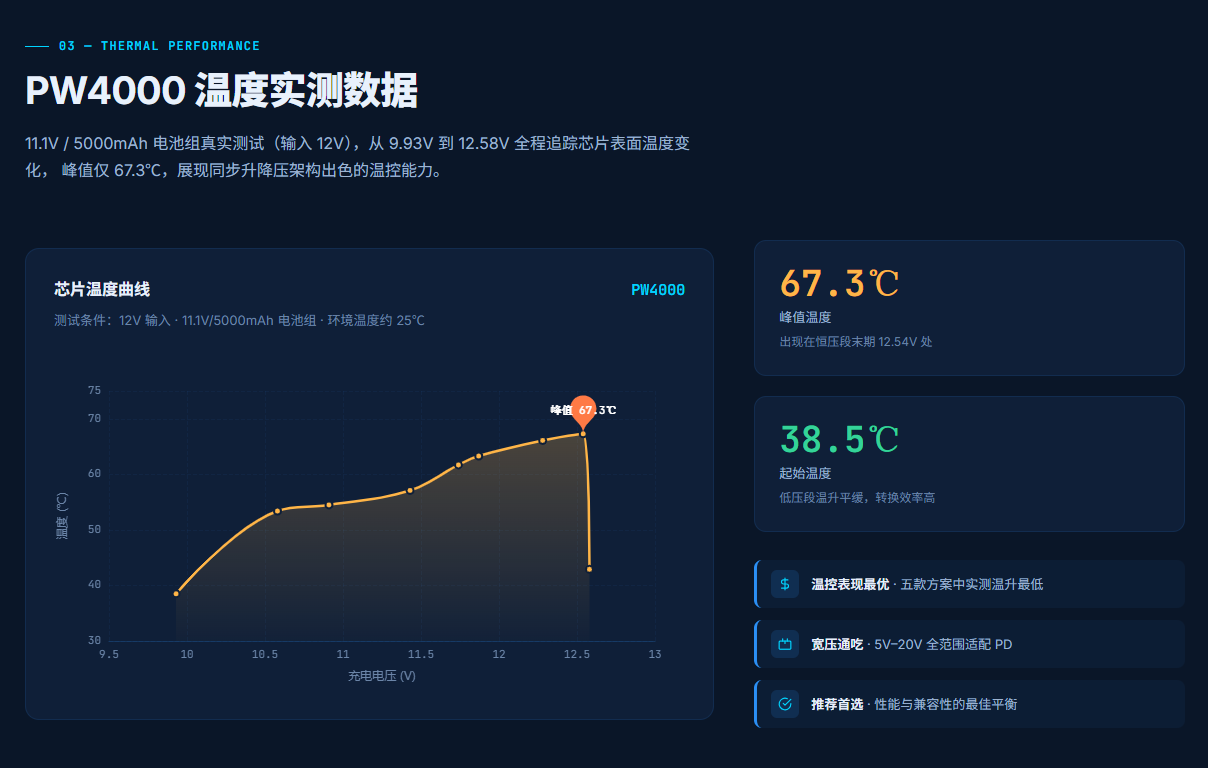

PW4000 温度实测数据

11.1V / 5000mAh 电池组真实测试（输入 12V），从 9.93V 到 12.58V 全程追踪芯片表面温度变化， 峰值仅 67.3℃，展现同步升降压架构出色的温控能力。

67.3℃

峰值温度

出现在恒压段末期 12.54V 处

38.5℃

起始温度

低压段温升平缓，转换效率高

温控表现最优 · 五款方案中实测温升最低

宽压通吃 · 5V–20V 全范围适配 PD

推荐首选 · 性能与兼容性的最佳平衡

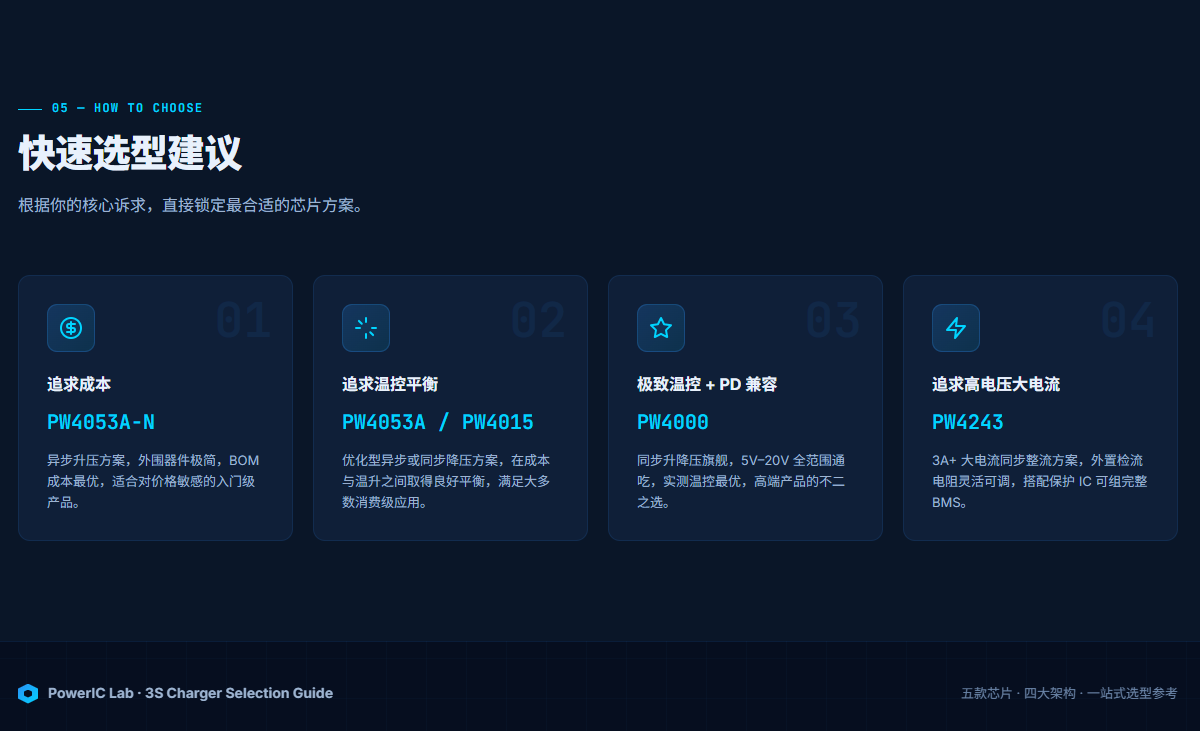

快速选型建议

根据你的核心诉求，直接锁定最合适的芯片方案。

追求成本

PW4053A-N

异步升压方案，外围器件极简，BOM 成本最优，适合对价格敏感的入门级产品。

追求温控平衡

PW4053A / PW4015

优化型异步或同步降压方案，在成本与温升之间取得良好平衡，满足大多数消费级应用。

极致温控 + PD 兼容

PW4000

同步升降压旗舰，5V–20V 全范围通吃，实测温控最优，高端产品的不二之选。

追求高电压大电流

PW4243

3A+ 大电流同步整流方案，外置检流电阻灵活可调，搭配保护 IC 可组完整 BMS。
