三节串联锂电池
充电管理芯片选型指南
从入门到旗舰，五款主流 3S 充电 IC 深度解析。覆盖异步升压、同步降压、同步升降压、大电流四大架构， 附带真实温升测试数据，助你快速锁定最优方案。
PW4053A-NPW4053APW4015PW4000PW4243
5款芯片选型
12.6V满充电压
93%+最高效率

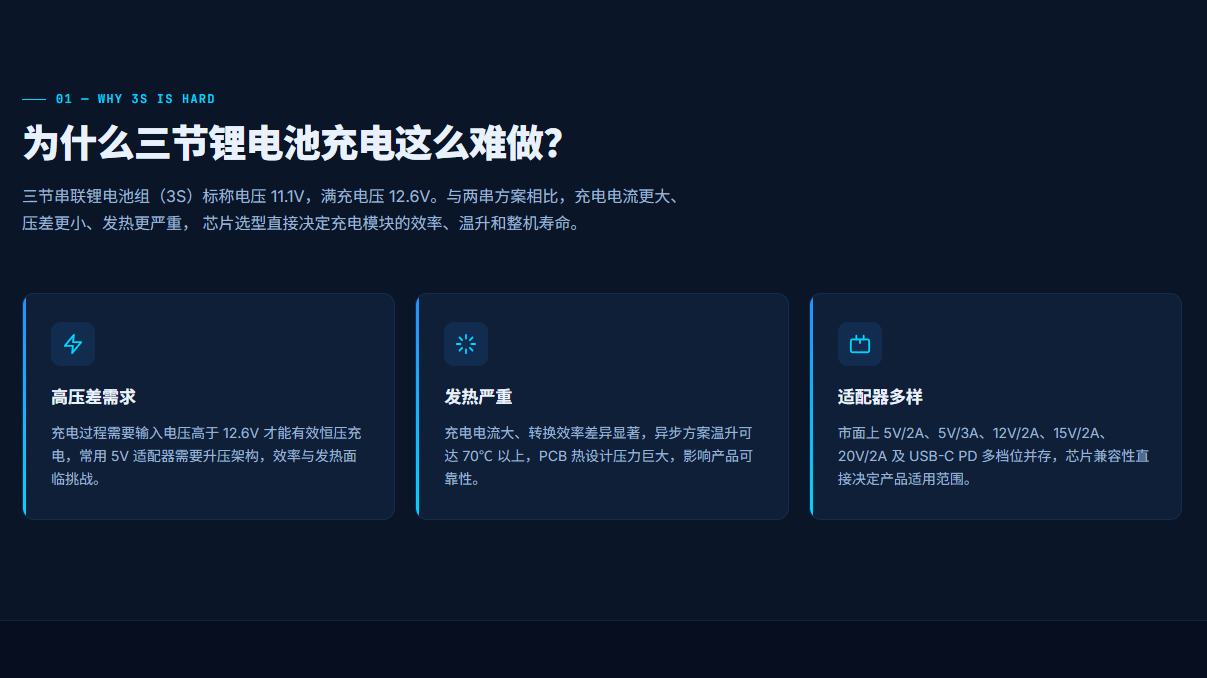

为什么三节锂电池充电这么难做？
三节串联锂电池组（3S ）标称电压 11.1V ，满充电压 12.6V 。与两串方案相比，充电电流更大、压差更小、发热更严重， 芯片选型直接决定充电模块的效率、温升和整机寿命。
高压差需求
充电过程需要输入电压高于 12.6V 才能有效恒压充电，常用 5V 适配器需要升压架构，效率与发热面临挑战。
发热严重
充电电流大、转换效率差异显著，异步方案温升可达 70 ℃ 以上， PCB 热设计压力巨大，影响产品可靠性。
适配器多样
市面上 5V/2A 、 5V/3A 、 12V/2A 、 15V/2A 、 20V/2A 及 USB-C PD 多档位并存，芯片兼容性直接决定产品适用范围。

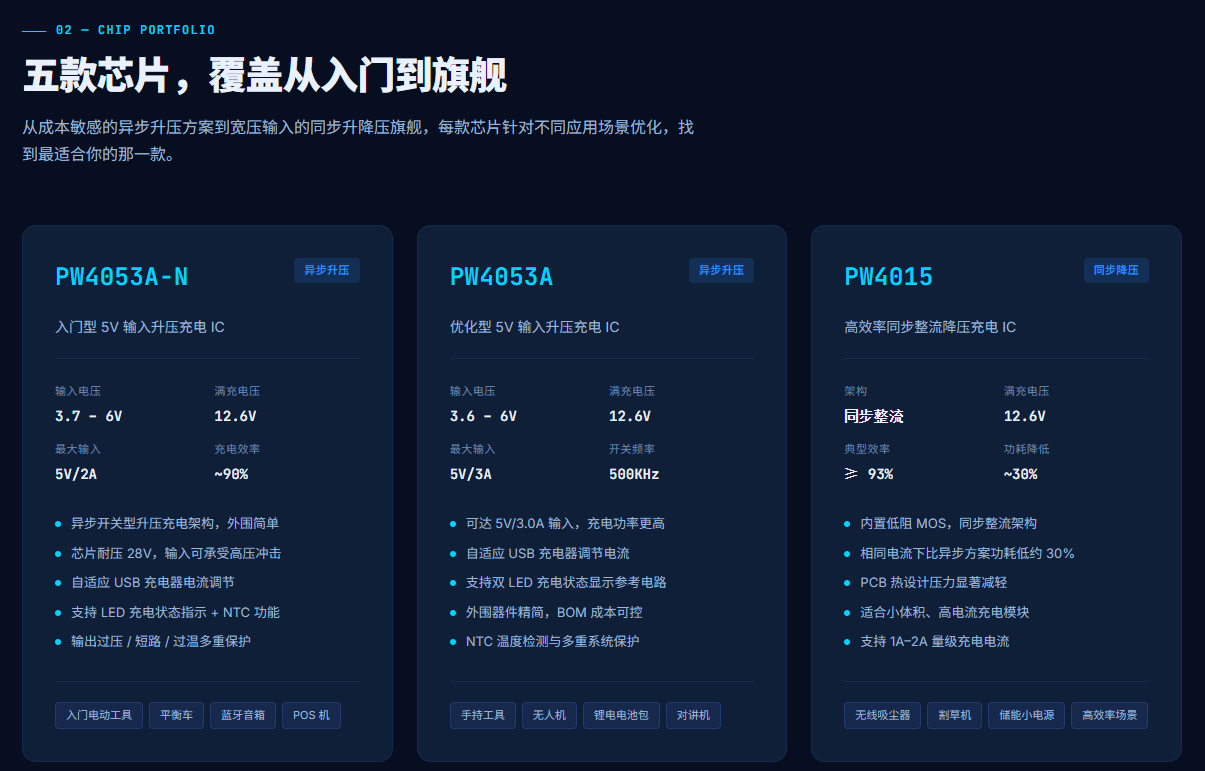

五款芯片，覆盖从入门到旗舰
从成本敏感的异步升压方案到宽压输入的同步升降压旗舰，每款芯片针对不同应用场景优化，找到最适合你的那一款。
PW4053A-N
异步升压
入门型 5V 输入升压充电 IC
输入电压3.7 – 6V
满充电压12.6V
最大输入5V/2A
充电效率~90%
异步开关型升压充电架构，外围简单
芯片耐压 28V ，输入可承受高压冲击
自适应 USB 充电器电流调节
支持 LED 充电状态指示 + NTC 功能
输出过压 / 短路 / 过温多重保护
入门电动工具平衡车蓝牙音箱 POS 机
PW4053A
异步升压
优化型 5V 输入升压充电 IC
输入电压3.6 – 6V
满充电压12.6V
最大输入5V/3A
开关频率500KHz
可达 5V/3.0A 输入，充电功率更高
自适应 USB 充电器调节电流
支持双 LED 充电状态显示参考电路
外围器件精简， BOM 成本可控
NTC 温度检测与多重系统保护
手持工具无人机锂电电池包对讲机
PW4015
同步降压
高效率同步整流降压充电 IC
架构 同步整流
满充电压12.6V
典型效率≥ 93%
功耗降低~30%
内置低阻 MOS ，同步整流架构
相同电流下比异步方案功耗低约 30%
PCB 热设计压力显著减轻
适合小体积、高电流充电模块
支持 1A – 2A 量级充电电流
无线吸尘器割草机储能小电源高效率场景

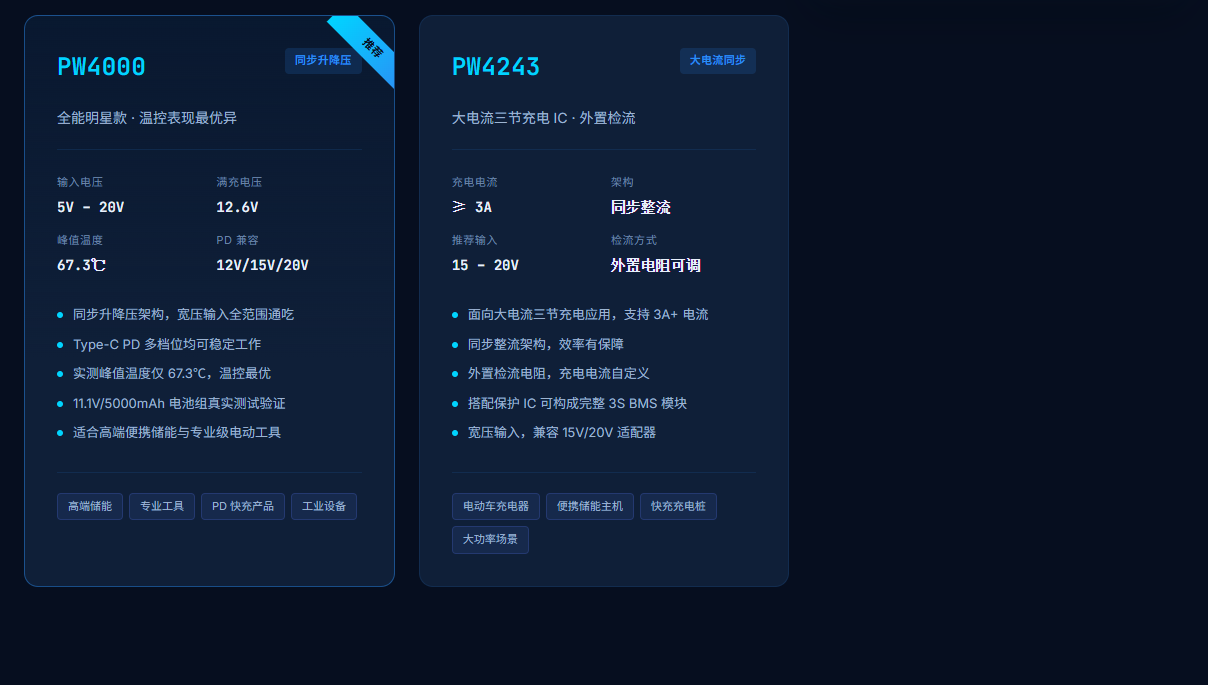

PW4000
同步升降压
全能明星款 · 温控表现最优异
输入电压5V – 20V
满充电压12.6V
峰值温度67.3℃
PD 兼容12V/15V/20V
同步升降压架构，宽压输入全范围通吃
Type-C PD 多档位均可稳定工作
实测峰值温度仅 67.3 ℃，温控最优
11.1V/5000mAh 电池组真实测试验证
适合高端便携储能与专业级电动工具
高端储能专业工具 PD 快充产品工业设备
PW4243
大电流同步
大电流三节充电 IC · 外置检流
充电电流≥ 3A
架构 同步整流
推荐输入15 – 20V
检流方式 外置电阻可调
面向大电流三节充电应用，支持 3A+ 电流
同步整流架构，效率有保障
外置检流电阻，充电电流自定义
搭配保护 IC 可构成完整 3S BMS 模块
宽压输入，兼容 15V/20V 适配器
电动车充电器便携储能主机快充充电桩大功率场景

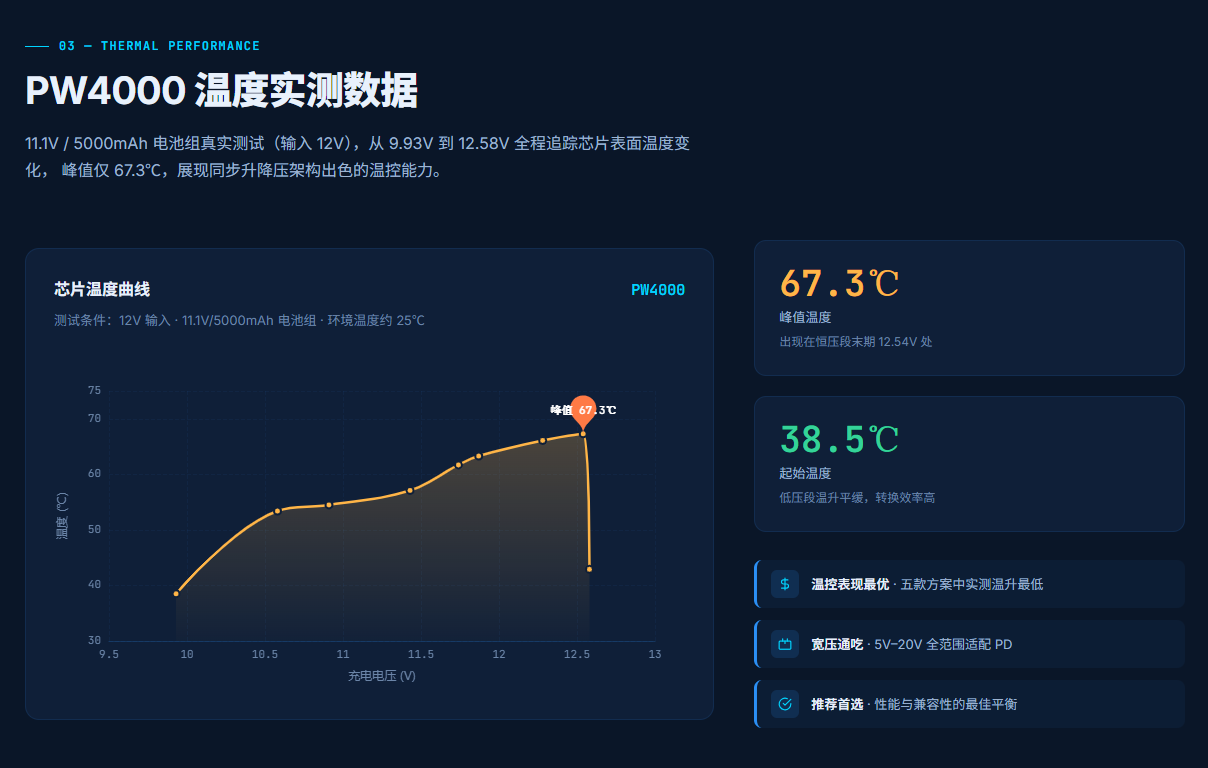

PW4000 温度实测数据
11.1V / 5000mAh 电池组真实测试（输入 12V ），从 9.93V 到 12.58V 全程追踪芯片表面温度变化， 峰值仅 67.3 ℃，展现同步升降压架构出色的温控能力。
67.3℃
峰值温度
出现在恒压段末期 12.54V 处
38.5℃
起始温度
低压段温升平缓，转换效率高
温控表现最优 · 五款方案中实测温升最低
宽压通吃 · 5V – 20V 全范围适配 PD
推荐首选 · 性能与兼容性的最佳平衡

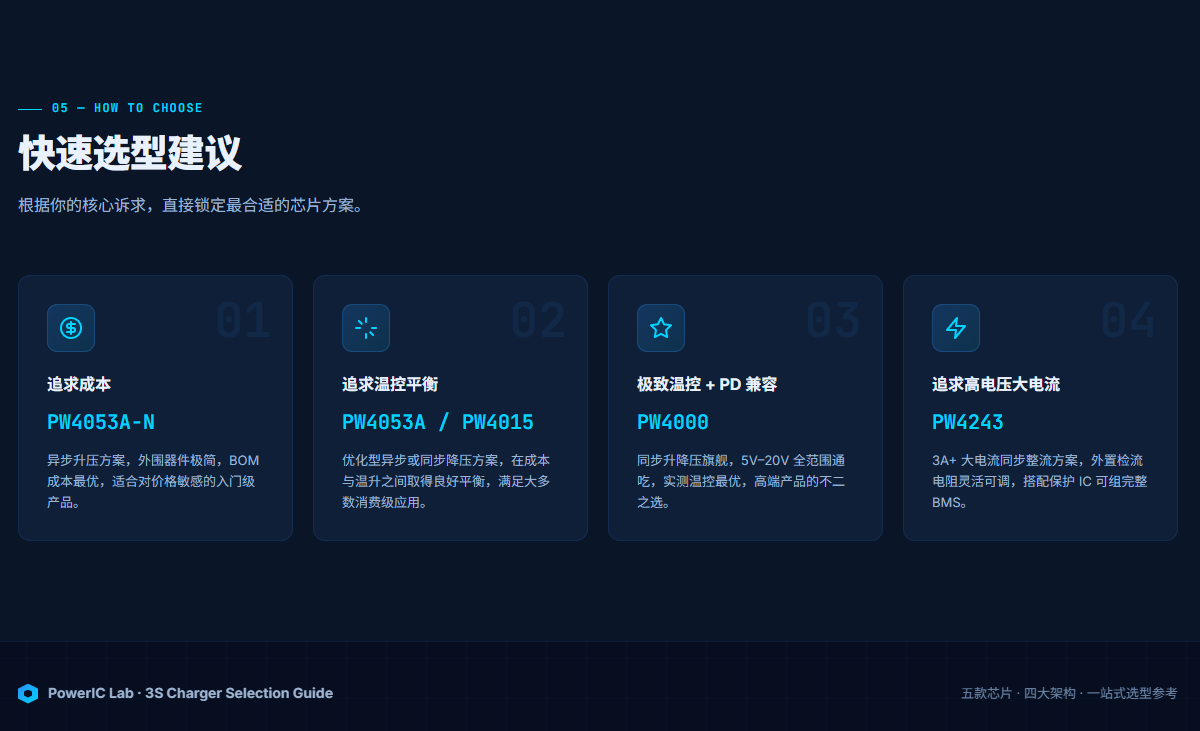

快速选型建议
根据你的核心诉求，直接锁定最合适的芯片方案。
追求成本
PW4053A-N
异步升压方案，外围器件极简， BOM 成本最优，适合对价格敏感的入门级产品。
追求温控平衡
PW4053A / PW4015
优化型异步或同步降压方案，在成本与温升之间取得良好平衡，满足大多数消费级应用。
极致温控 + PD 兼容
PW4000
同步升降压旗舰， 5V – 20V 全范围通吃，实测温控最优，高端产品的不二之选。
追求高电压大电流
PW4243
3A+ 大电流同步整流方案，外置检流电阻灵活可调，搭配保护 IC 可组完整 BMS 。
