CS5090EA异步升压 vs 同步升压升级方案：效率、温度、充电时间全实测对比

CS5090EA 同步升压升级方案
PW4252 / PW4253 对比实测报告

从异步升压到同步整流，从 88% 到 95% 转换效率， 省掉肖特基二极管、整机温度大幅下降——三款芯片实测数据全解析

CS5090EA 88~90% 异步升压 ·老方案

PW4252 93% 同步升压 ·升级版

PW4253 95% 同步升压 ·旗舰版

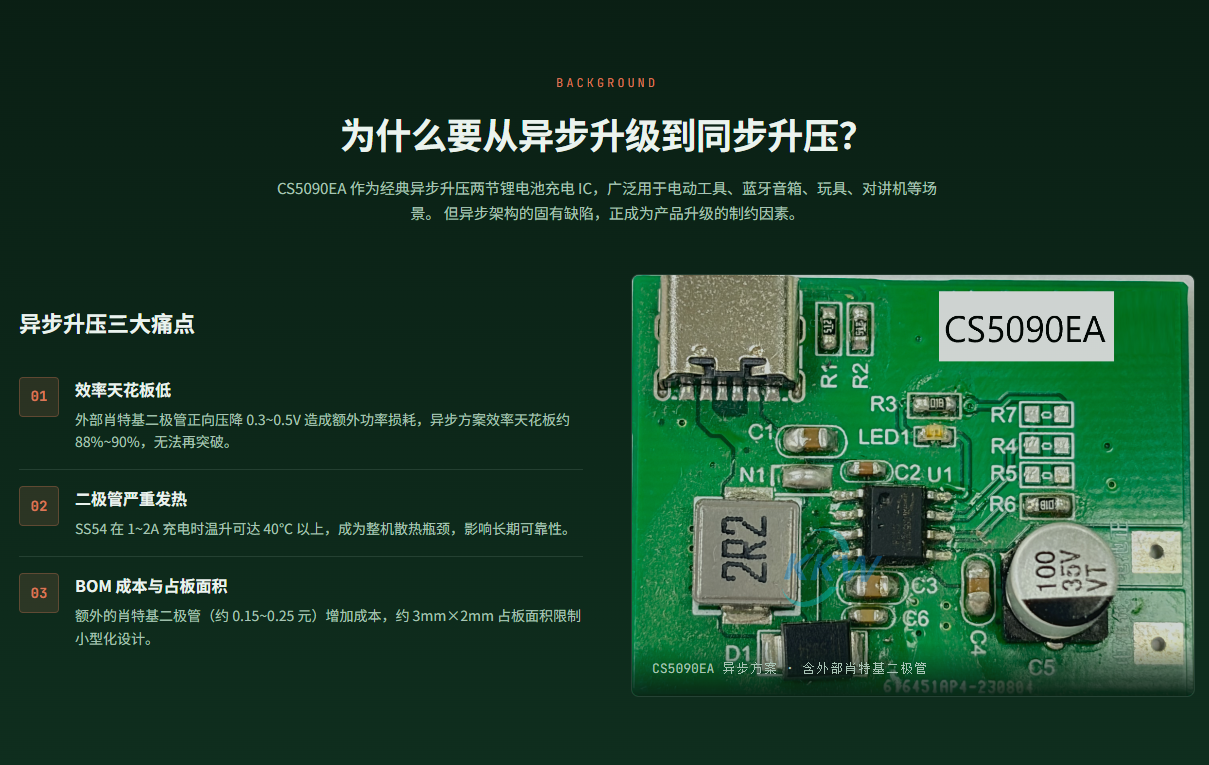

为什么要从异步升级到同步升压？

CS5090EA 作为经典异步升压两节锂电池充电 IC ，广泛用于电动工具、蓝牙音箱、玩具、对讲机等场景。 但异步架构的固有缺陷，正成为产品升级的制约因素。

异步升压三大痛点

01 效率天花板低

外部肖特基二极管正向压降 0.3~0.5V 造成额外功率损耗，异步方案效率天花板约 88%~90% ，无法再突破。

02 二极管严重发热

SS54 在 1~2A 充电时温升可达 40 ℃ 以上，成为整机散热瓶颈，影响长期可靠性。

03 BOM 成本与占板面积

额外的肖特基二极管（约 0.15~0.25 元）增加成本，约 3mm × 2mm 占板面积限制小型化设计。

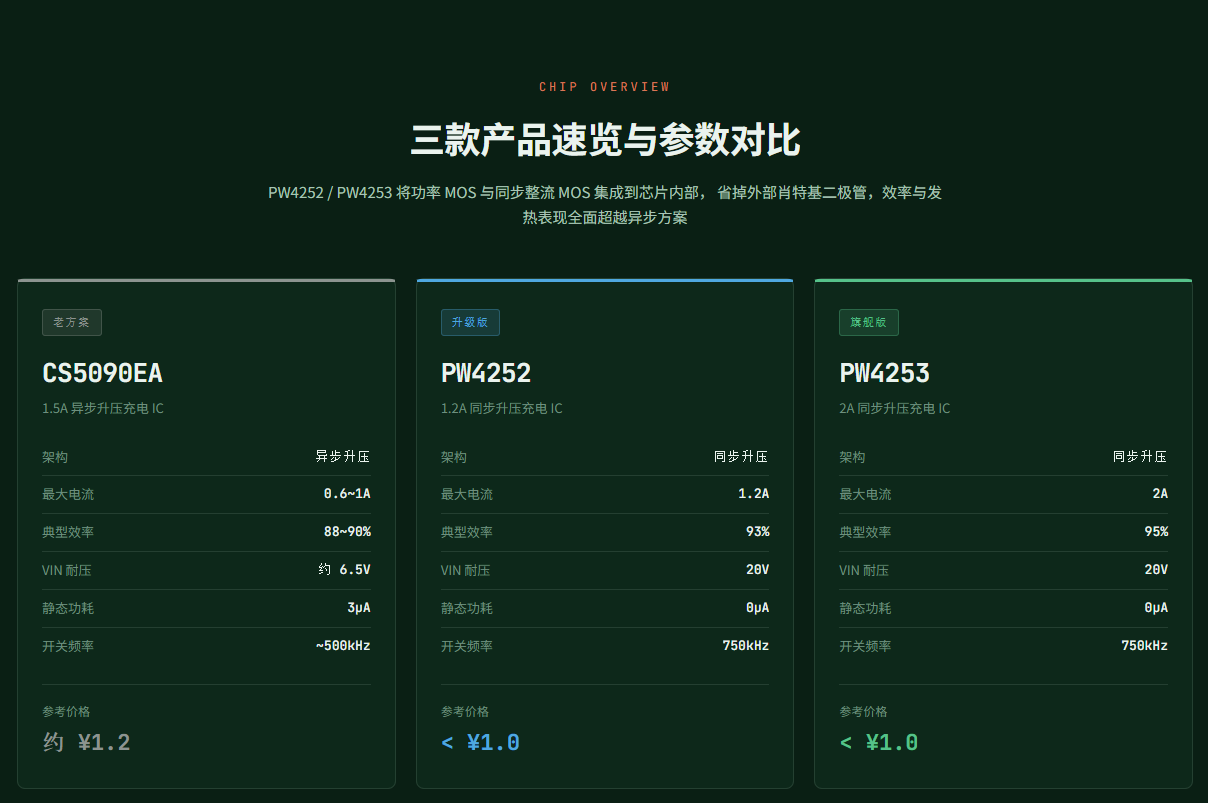

三款产品速览与参数对比

PW4252 / PW4253 将功率 MOS 与同步整流 MOS 集成到芯片内部， 省掉外部肖特基二极管，效率与发热表现全面超越异步方案

老方案 CS5090EA

1.5A 异步升压充电 IC

架构 异步升压

最大电流0.6~1A

典型效率88~90%

VIN 耐压 约 6.5V

静态功耗3μA

开关频率~500kHz

参考价格

约 ¥1.2

升级版 PW4252

1.2A 同步升压充电 IC

架构 同步升压

最大电流1.2A

典型效率93%

VIN 耐压20V

静态功耗0μA

开关频率750kHz

参考价格

< ¥1.0

旗舰版 PW4253

2A 同步升压充电 IC

架构 同步升压

最大电流2A

典型效率95%

VIN 耐压20V

静态功耗0μA

开关频率750kHz

参考价格

< ¥1.0

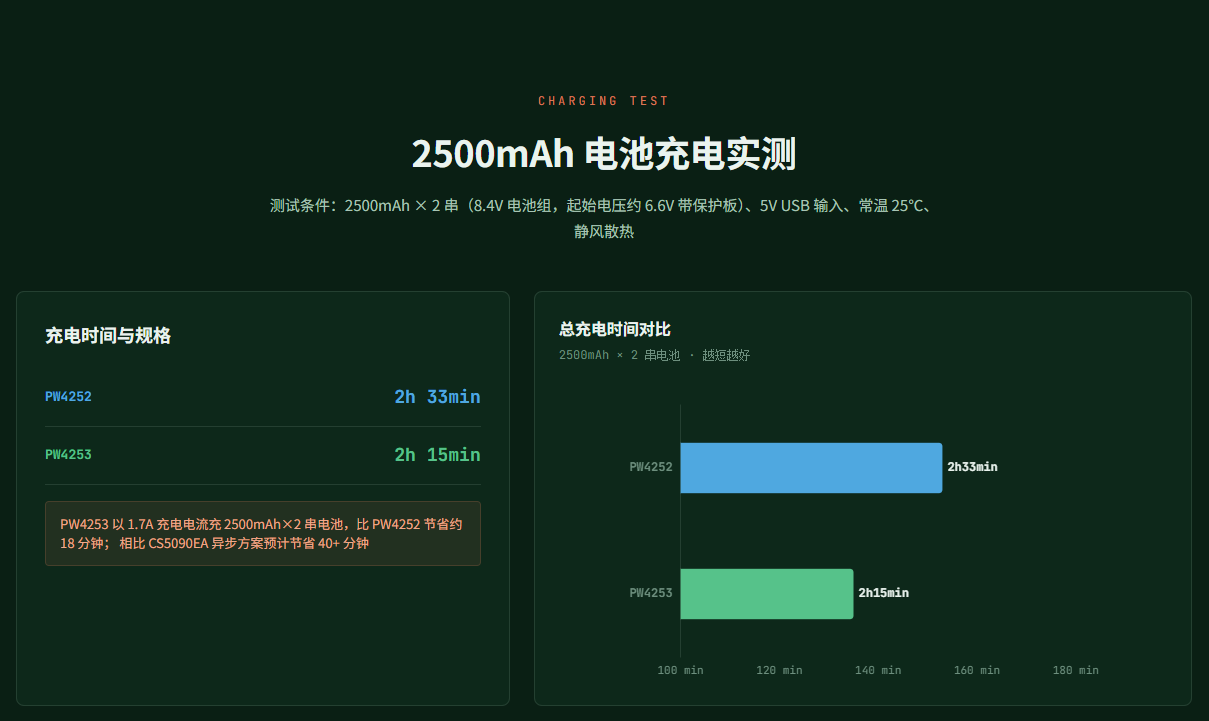

2500mAh 电池充电实测

测试条件：2500mAh × 2 串（ 8.4V 电池组，起始电压约 6.6V 带保护板）、 5V USB 输入、常温 25℃ 、静风散热

充电时间与规格

PW42522h 33min

PW42532h 15min

PW4253 以 1.7A 充电电流充 2500mAh × 2 串电池，比 PW4252 节省约 18 分钟； 相比 CS5090EA 异步方案预计节省 40+ 分钟

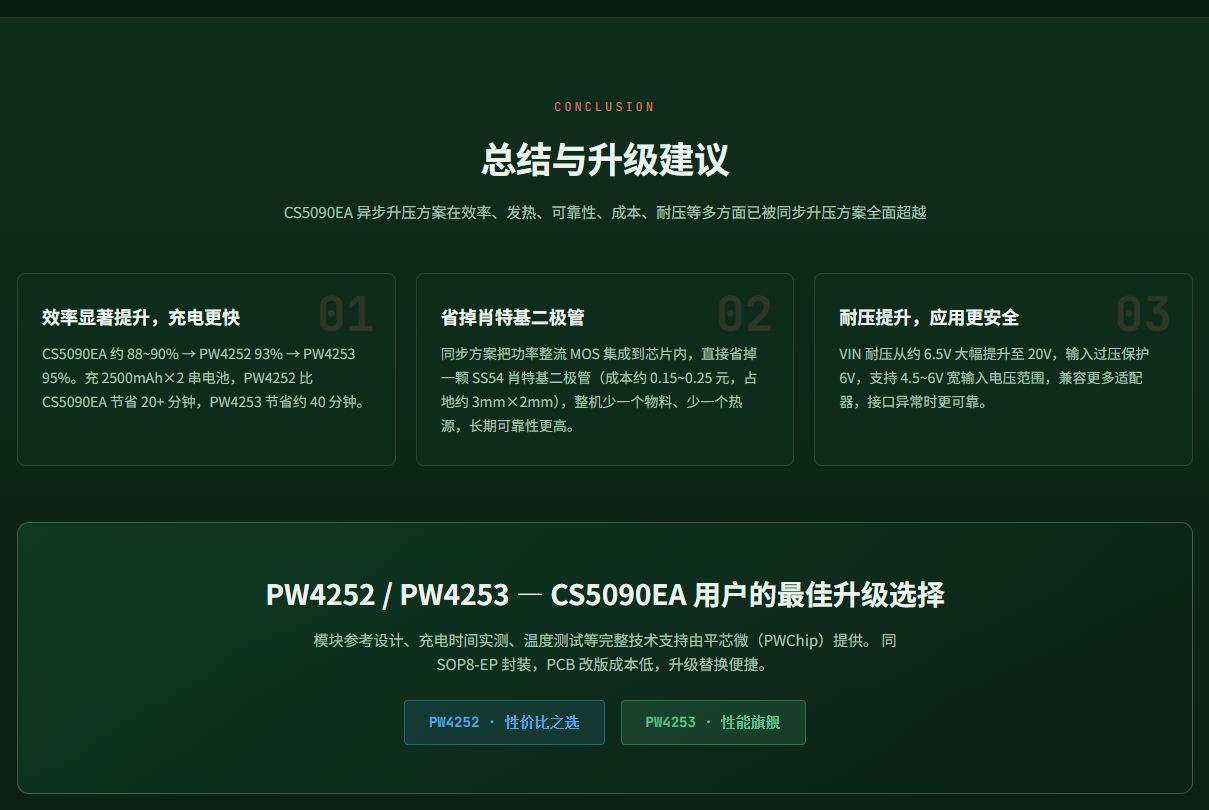

总结与升级建议

CS5090EA 异步升压方案在效率、发热、可靠性、成本、耐压等多方面已被同步升压方案全面超越

01 效率显著提升，充电更快

CS5090EA 约 88~90% → PW4252 93% → PW4253 95% 。充 2500mAh × 2 串电池， PW4252 比 CS5090EA 节省 20+ 分钟， PW4253 节省约 40 分钟。

02 省掉肖特基二极管

同步方案把功率整流 MOS 集成到芯片内，直接省掉一颗 SS54 肖特基二极管（成本约 0.15~0.25 元，占地约 3mm × 2mm ），整机少一个物料、少一个热源，长期可靠性更高。

03 耐压提升，应用更安全

VIN 耐压从约 6.5V 大幅提升至 20V ，输入过压保护 6V ，支持 4.5~6V 宽输入电压范围，兼容更多适配器，接口异常时更可靠。

PW4252 / PW4253 — CS5090EA 用户的最佳升级选择

模块参考设计、充电时间实测、温度测试等完整技术支持由平芯微（ PWChip ）提供。 同 SOP8-EP 封装， PCB 改版成本低，升级替换便捷。

PW4252 · 性价比之选 PW4253 · 性能旗舰
