4056充电芯片：1A大电流版 vs 0.5A双LED版 vs 极简SOT23-5版

高耐压锂电充电IC
彻底解决误插高压烧芯片

平芯微半导体（PWChip）推出 PW4056HH、PW4057H、PW4054H 三款高耐压升级版充电IC，输入28V耐压 + OVP 6.8V过压保护 + BAT脚20V高耐压， 从输入端到电池端双向安全防护，同时完美兼容传统4056/4057/4054引脚定义。

28V

输入耐压
远超传统方案

6.8V

内置OVP
过压自动保护

20V

BAT脚耐压
电池端安全防护

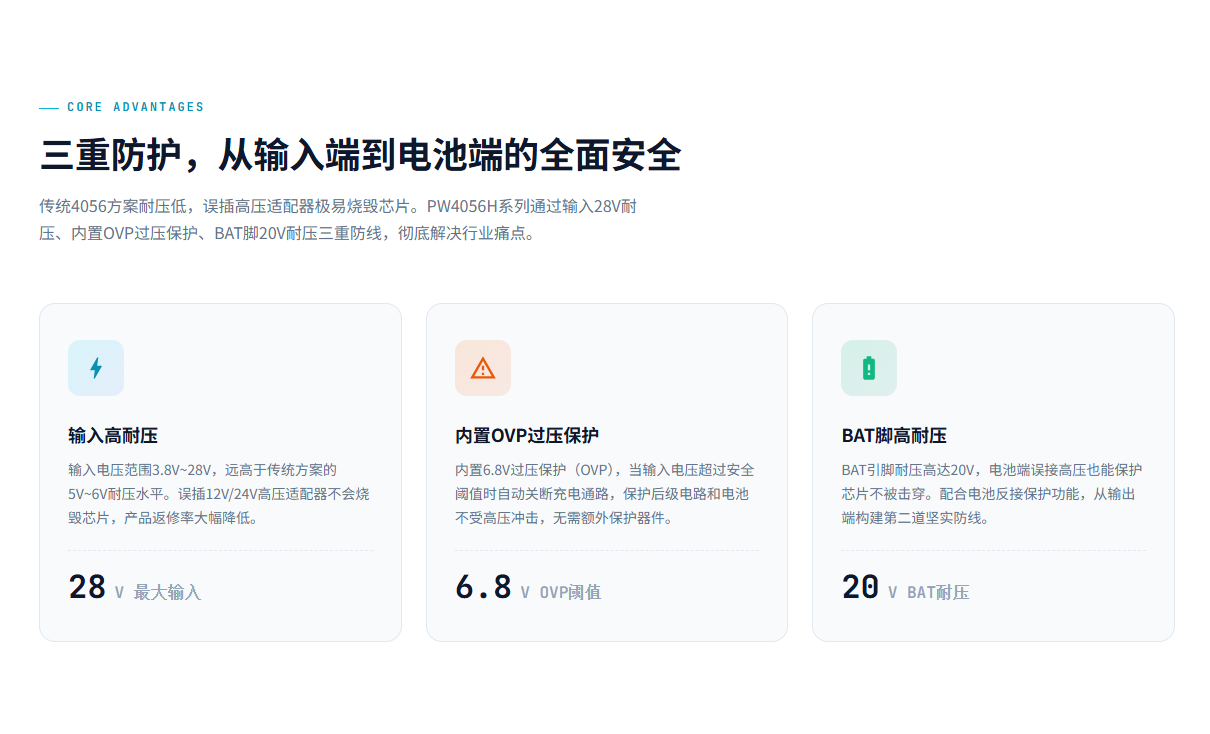

三重防护，从输入端到电池端的全面安全

传统4056方案耐压低，误插高压适配器极易烧毁芯片。PW4056H系列通过输入28V耐压、内置OVP过压保护、BAT脚20V耐压三重防线，彻底解决行业痛点。

输入高耐压

输入电压范围3.8V~28V，远高于传统方案的5V~6V耐压水平。误插12V/24V高压适配器不会烧毁芯片，产品返修率大幅降低。

28V 最大输入

内置OVP过压保护

内置6.8V过压保护（OVP），当输入电压超过安全阈值时自动关断充电通路，保护后级电路和电池不受高压冲击，无需额外保护器件。

6.8V OVP阈值

BAT脚高耐压

BAT引脚耐压高达20V，电池端误接高压也能保护芯片不被击穿。配合电池反接保护功能，从输出端构建第二道坚实防线。

20V BAT耐压

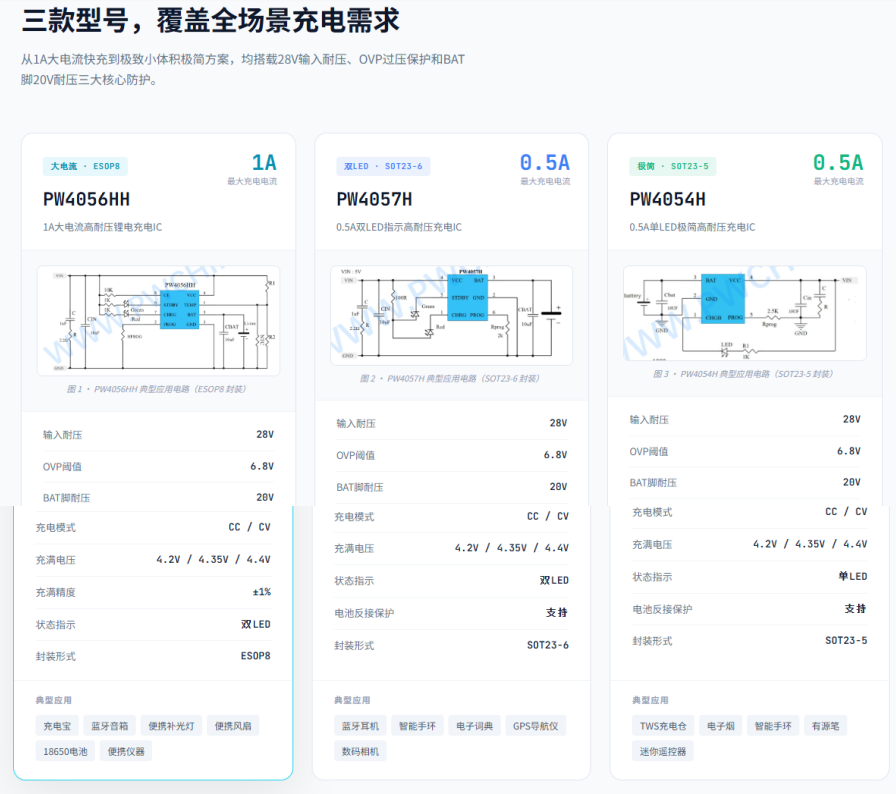

三款型号，覆盖全场景充电需求

从1A大电流快充到极致小体积极简方案，均搭载28V输入耐压、OVP过压保护和BAT脚20V耐压三大核心防护。

大电流 · ESOP8

PW4056HH

1A大电流高耐压锂电充电IC

1A最大充电电流

输入耐压 28V

OVP阈值 6.8V

BAT脚耐压 20V

充电模式 CC / CV

充满电压 4.2V / 4.35V / 4.4V

充满精度 ±1%

状态指示 双LED

封装形式 ESOP8

典型应用

充电宝 蓝牙音箱 便携补光灯 便携风扇 18650电池 便携仪器

双LED · SOT23-6

PW4057H

0.5A双LED指示高耐压充电IC

0.5A最大充电电流

输入耐压 28V

OVP阈值 6.8V

BAT脚耐压 20V

充电模式 CC / CV

充满电压 4.2V / 4.35V / 4.4V

状态指示 双LED

电池反接保支持

封装形式 SOT23-6

典型应用

蓝牙耳机 智能手环 电子词典 GPS导航仪 数码相机

极简 · SOT23-5

PW4054H

0.5A单LED极简高耐压充电IC

0.5A最大充电电流

输入耐压 28V

OVP阈值 6.8V

BAT脚耐压 20V

充电模式 CC / CV

充满电压 4.2V / 4.35V / 4.4V

状态指示 单LED

电池反接保护 支持

封装形式 SOT23-5

典型应用

TWS充电仓 电子烟 智能手环 有源笔 迷你遥控器

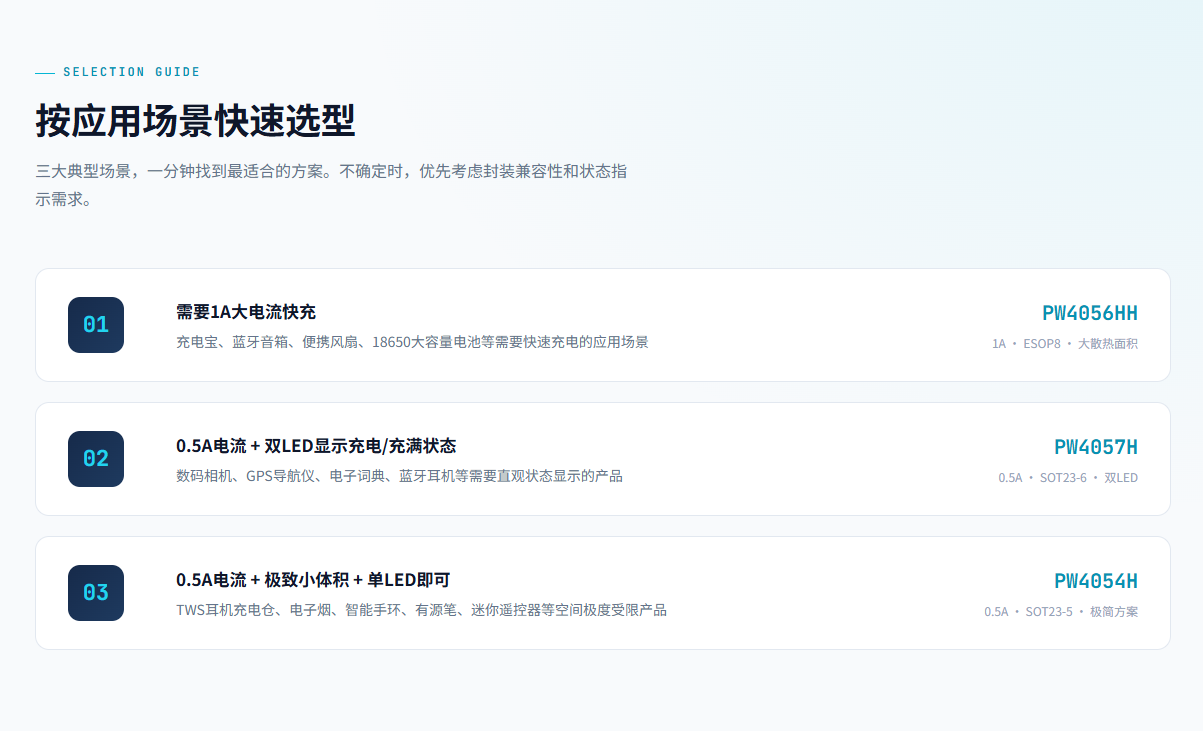

按应用场景快速选型

三大典型场景，一分钟找到最适合的方案。不确定时，优先考虑封装兼容性和状态指示需求。

01  需要1A大电流快充

充电宝、蓝牙音箱、便携风扇、18650大容量电池等需要快速充电的应用场景

PW4056HH  1A·ESOP8·大散热面积

02  0.5A电流+双LED显示充电/充满状态

数码相机、GPS导航仪、电子词典、蓝牙耳机等需要直观状态显示的产品

PW4057H  0.5A·SOT23-6·双LED

03  0.5A电流+极致小体积+单LED即可

TWS耳机充电仓、电子烟、智能手环、有源笔、迷你遥控器等空间极度受限产品

PW4054H  0.5A·SOT23-5·极简方案
