基于PW7120的两节两串锂电池保护板原理图

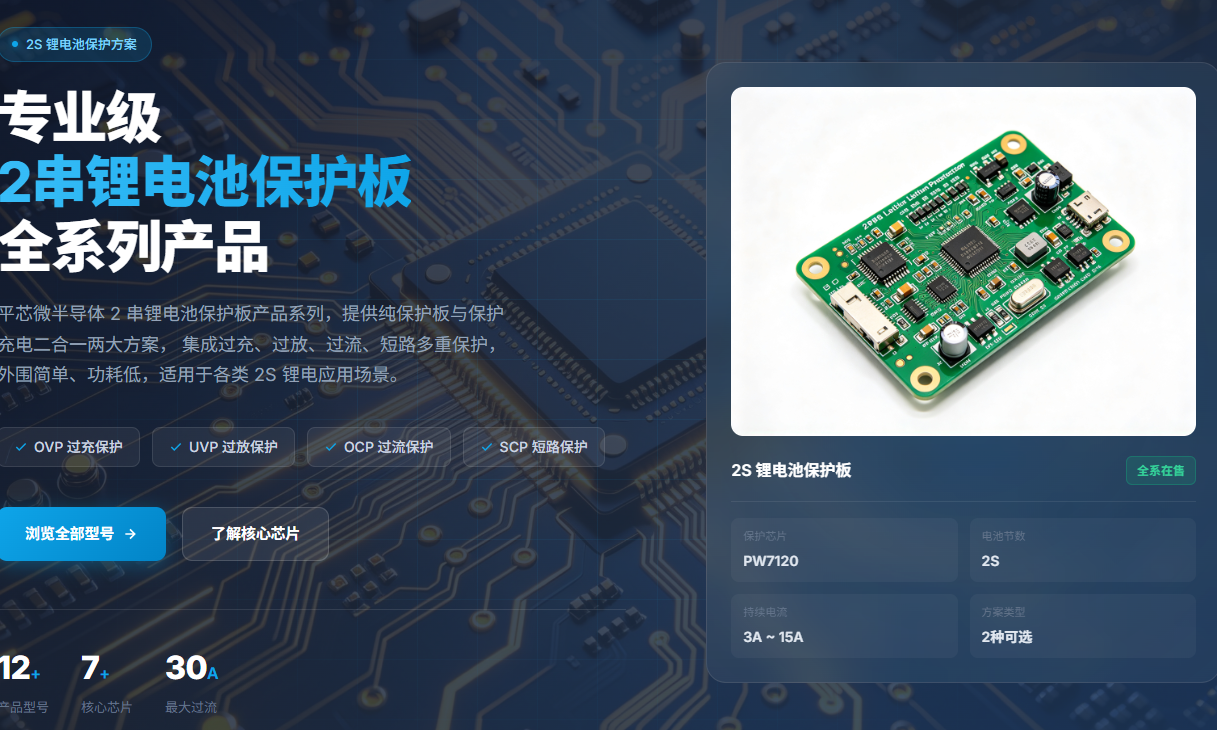

专业级2串锂电池保护板全系列产品

平芯微半导体 2 串锂电池保护板产品系列，提供纯保护板与保护充电二合一两大方案， 集成过充、过放、过流、短路多重保护，外围简单、功耗低，适用于各类 2S 锂电应用场景。

OVP 过充保护

UVP 过放保护

OCP 过流保护

SCP 短路保护

2S 锂电池保护板全系在售

保护芯片 PW7120

电池节数 2S

持续电流 3A ~ 15A

方案类型 2种可选

12+ 产品型号

7+ 核心芯片

30A 最大过流

五大核心保护功能

基于 PW7120 专用保护芯片构建，全系列标配过充、过放、过流、短路四重保护， 部分型号支持电池均衡，全方位守护锂电池安全运行。

过充电保护 OVP

精准检测每节电池电压，超过阈值时立即切断充电回路，防止电池过充导致鼓胀或安全隐患。

过放电保护 UVP

电池电压低于安全阈值时自动切断放电回路，避免电芯因过放导致的永久性损伤。

过电流保护 OCP

通过 MOS 管 VDS 压降检测放电电流，超过设定值时关断输出，保护电池与负载不受损坏。

短路保护 SCP

高速响应短路检测，微秒级关断输出，有效避免正负极短路造成的电池损坏与安全事故。

电池均衡保护

配合 PW2213 均衡芯片，实现两节电池电压的主动均衡，提升电池组整体容量与寿命。

两大产品方案

针对不同应用场景，提供纯保护板与保护充电二合一两种方案选择，灵活适配各类 2S 锂电产品。

纯保护板方案

专注于电池保护功能，电路简洁、体积小巧、成本经济。适用于自带充电管理的设备或需独立保护板的场景。 可选配 PW2213 均衡芯片实现电池均衡。

5款 型号选择

3~30A 电流范围

PW7120 保护芯片

保护充电二合一

集成锂电池保护与充电管理功能，一片板解决保护与充电双重需求。 支持升压、降压、升降压多种充电拓扑，适配 USB、DC 等多种输入方式。

7款 型号选择

3A 持续电流

3种 充电类型

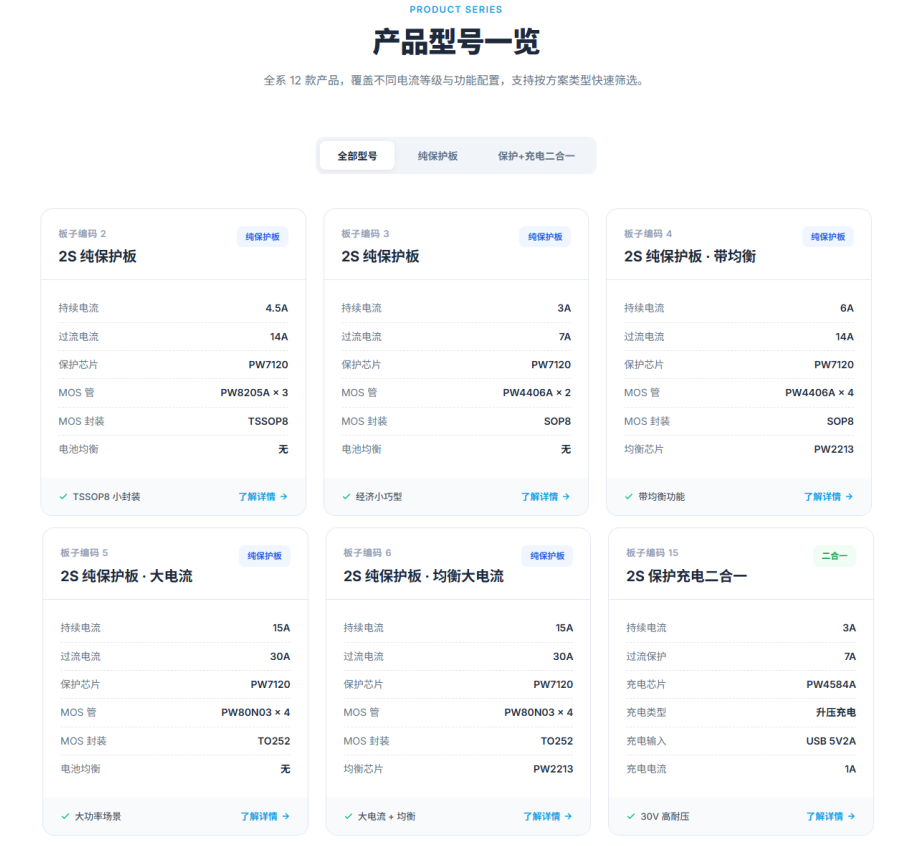

产品型号一览

全系 12 款产品，覆盖不同电流等级与功能配置，支持按方案类型快速筛选。

板子编码 2

2S 纯保护板

纯保护板

持续电流4.5A

过流电流14A

保护芯片PW7120

MOS 管PW8205A × 3

MOS 封装TSSOP8

电池均衡无

板子编码 3

2S 纯保护板

纯保护板

持续电流3A

过流电流7A

保护芯片PW7120

MOS 管PW4406A × 2

MOS 封装SOP8

电池均衡无

板子编码 4

2S 纯保护板 · 带均衡

纯保护板

持续电流6A

过流电流14A

保护芯片PW7120

MOS 管PW4406A × 4

MOS 封装SOP8

均衡芯片PW2213

板子编码 5

2S 纯保护板 · 大电流

纯保护板

持续电流15A

过流电流30A

保护芯片PW7120

MOS 管PW80N03 × 4

MOS 封装TO252

电池均衡无

板子编码 6

2S 纯保护板 · 均衡大电流

纯保护板

持续电流15A

过流电流30A

保护芯片PW7120

MOS 管PW80N03 × 4

MOS 封装TO252

均衡芯片PW2213

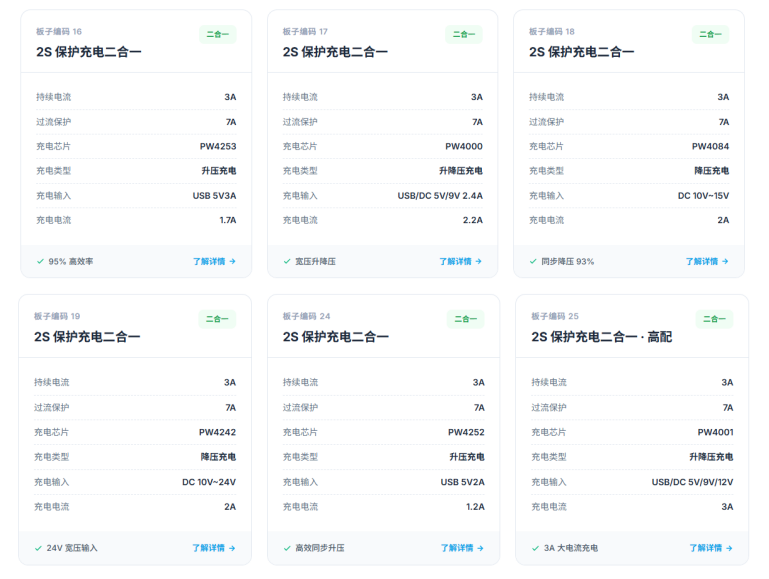

板子编码 15

2S 保护充电二合一

二合一

持续电流3A

过流保护7A

充电芯片PW4584A

充电类型升压充电

充电输入USB 5V2A

充电电流1A

板子编码 16

2S 保护充电二合一

二合一

持续电流3A

过流保护7A

充电芯片PW4253

充电类型升压充电

充电输入USB 5V3A

充电电流1.7A

板子编码 17

2S 保护充电二合一

二合一

持续电流3A

过流保护7A

充电芯片PW4000

充电类型升降压充电

充电输入USB/DC 5V/9V 2.4A

充电电流2.2A

板子编码 18

2S 保护充电二合一

二合一

持续电流3A

过流保护7A

充电芯片PW4084

充电类型降压充电

充电输入DC 10V~15V

充电电流2A

板子编码 19

2S 保护充电二合一

二合一

持续电流3A

过流保护7A

充电芯片PW4242

充电类型降压充电

充电输入DC 10V~24V

充电电流2A

板子编码 24

2S 保护充电二合一

二合一

持续电流3A

过流保护7A

充电芯片PW4252

充电类型升压充电

充电输入USB 5V2A

充电电流1.2A

板子编码 25

2S 保护充电二合一 · 高配

二合一

持续电流3A

过流保护7A

充电芯片PW4001

充电类型升降压充电

充电输入USB/DC 5V/9V/12V

充电电流3A

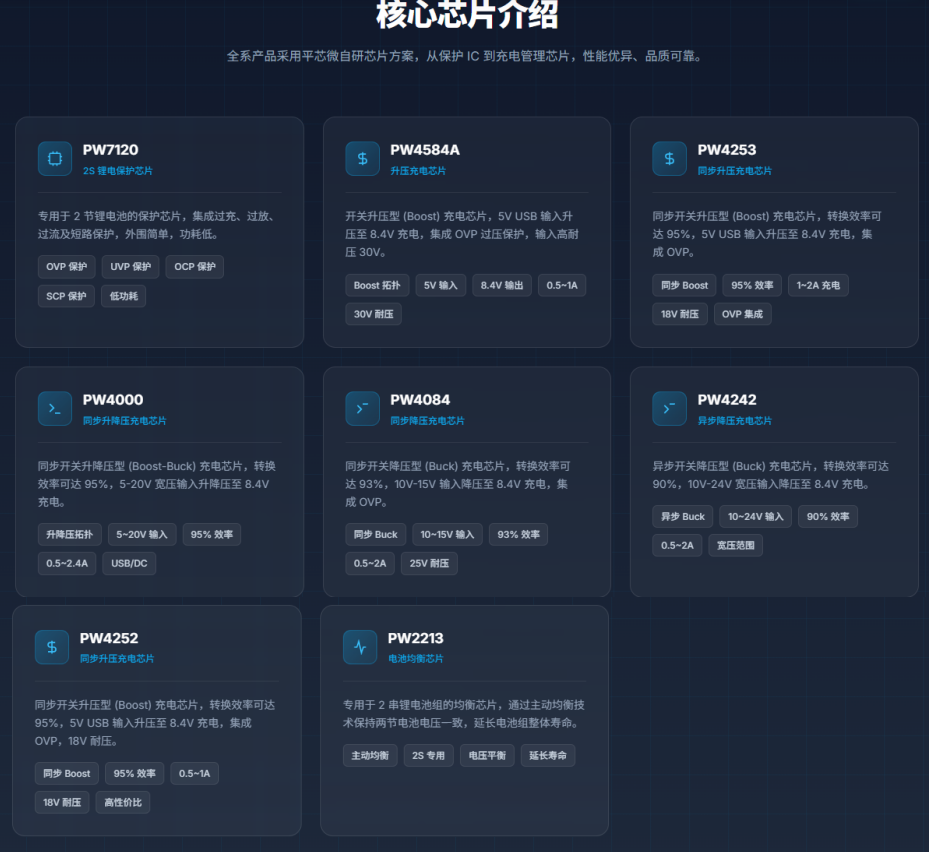

核心芯片介绍

全系产品采用平芯微自研芯片方案，从保护 IC 到充电管理芯片，性能优异、品质可靠。

PW7120

2S 锂电保护芯片

专用于 2 节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

OVP 保护UVP 保护OCP 保护SCP 保护低功耗

PW4584A

升压充电芯片

开关升压型 (Boost) 充电芯片，5V USB 输入升压至 8.4V 充电，集成 OVP 过压保护，输入高耐压 30V。

Boost 拓扑5V 输入8.4V 输出0.5~1A30V 耐压

PW4253

同步升压充电芯片

同步开关升压型 (Boost) 充电芯片，转换效率可达 95%，5V USB 输入升压至 8.4V 充电，集成 OVP。

同步 Boost95% 效率1~2A 充电18V 耐压OVP 集成

PW4000

同步升降压充电芯片

同步开关升降压型 (Boost-Buck) 充电芯片，转换效率可达 95%，5-20V 宽压输入升降压至 8.4V 充电。

升降压拓扑5~20V 输入95% 效率0.5~2.4AUSB/DC

PW4084

同步降压充电芯片

同步开关降压型 (Buck) 充电芯片，转换效率可达 93%，10V-15V 输入降压至 8.4V 充电，集成 OVP。

同步 Buck10~15V 输入93% 效率0.5~2A25V 耐压

PW4242

异步降压充电芯片

异步开关降压型 (Buck) 充电芯片，转换效率可达 90%，10V-24V 宽压输入降压至 8.4V 充电。

异步 Buck10~24V 输入90% 效率0.5~2A宽压范围

PW4252

同步升压充电芯片

同步开关升压型 (Boost) 充电芯片，转换效率可达 95%，5V USB 输入升压至 8.4V 充电，集成 OVP，18V 耐压。

同步 Boost95% 效率0.5~1A18V 耐压高性价比

PW2213

电池均衡芯片

专用于 2 串锂电池组的均衡芯片，通过主动均衡技术保持两节电池电压一致，延长电池组整体寿命。

主动均衡2S 专用电压平衡延长寿命
