42V热拔插过压保护芯片选型指南：PW1600耐压70V可过认证？

PW1600 高耐压 USB 过压保护芯片

70V 极致耐压，轻松通过欧盟 IEC 62368-1 42V 热拔插测试。 <1 μ s 超快响应， SOT23-6 极小封装，出口欧美市场的 USB Type-C 产品必选。

70V最大耐压

<1μs OVP 响应

80mΩ典型内阻

2.5A输出电流

PW1600

封装SOT23-6

OVP 范围4V ~ 55V

默认阈值6.1V

工作电压3.5V ~ 60V

为什么 42V 热拔插
成为出口必过关卡？

随着 USB Type-C PD 协议在消费电子中的全面普及，欧盟 IEC 62368-1 、 CE 、 UL 、美国 FCC 等安全认证机构对 USB 接口提出了新的强制性要求 —— 必须承受 42V 热拔插瞬时过压而不损坏后级电路。

IEC 62368-1

CE 欧盟

UL 美国

FCC 联邦通信

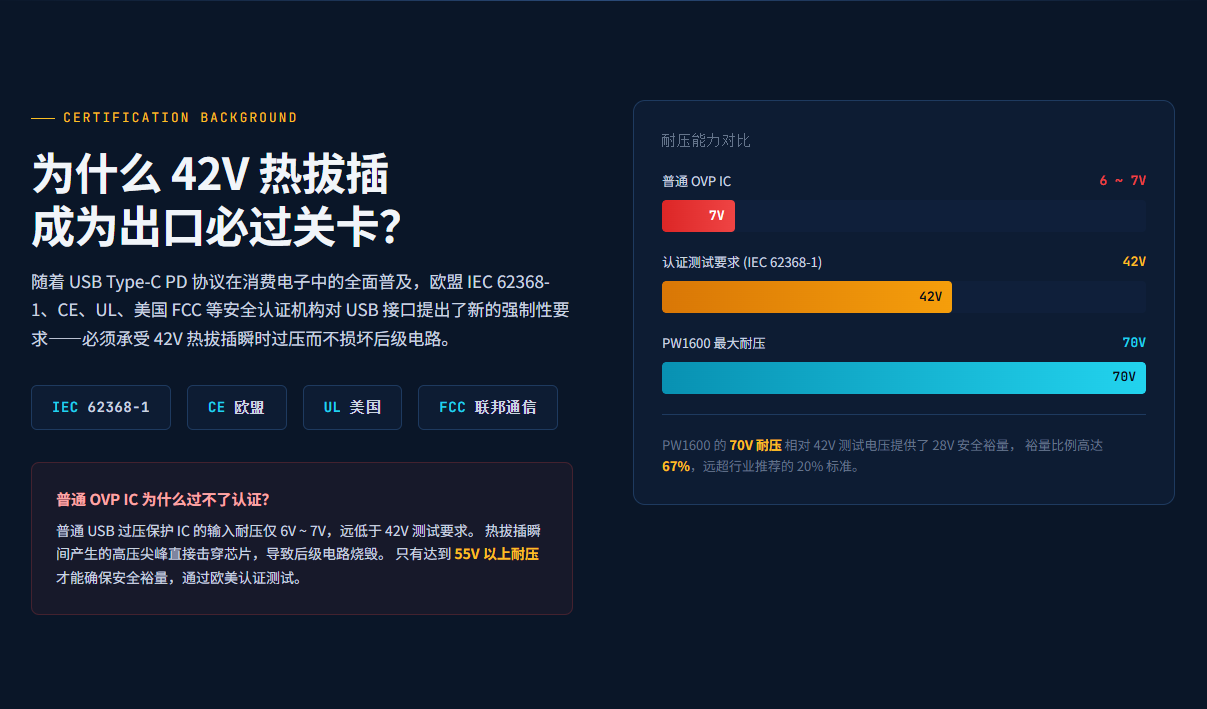

普通 OVP IC 为什么过不了认证？

普通 USB 过压保护 IC 的输入耐压仅 6V ~ 7V ，远低于 42V 测试要求。 热拔插瞬间产生的高压尖峰直接击穿芯片，导致后级电路烧毁。 只有达到 55V 以上耐压 才能确保安全裕量，通过欧美认证测试。

PW1600 高耐压 OVP 芯片

PW1600 是平芯微 USB 前端高耐压过压保护芯片，集成低内阻功率 MOS （典型 80mΩ ）。 当输入电压超过设定的 OVP 阈值时，内部 MOS 立即关断，将 VOUT 与 VIN 断开； 电压恢复正常后自动恢复输出。

70V 输入最大耐压

远高于欧美 42V 认证测试要求， 60%+ 安全裕量

4~55V OVP 阈值可调

默认 6.1V （ VOVP 脚接地），外接分压电阻灵活设定

<1μs OVP 响应时间

超快响应速度，有效拦截 ESD / EFT / 雷击浪涌

80mΩ 典型导通内阻

低内阻功率 MOS ，导通压降极小，效率更高

2.5A 输出电流能力

适配合主流 USB Type-C 应用场景

SOT23-6 极小封装

兼容 PW2609A 引脚，可直接升级无需重新布局

3.5~60V 工作电压范围

宽输入电压范围，适应各类应用场景

多重保护 内置功能

软启动、过温关断、高抗瞬态误触发

引脚定义 · SOT23-6

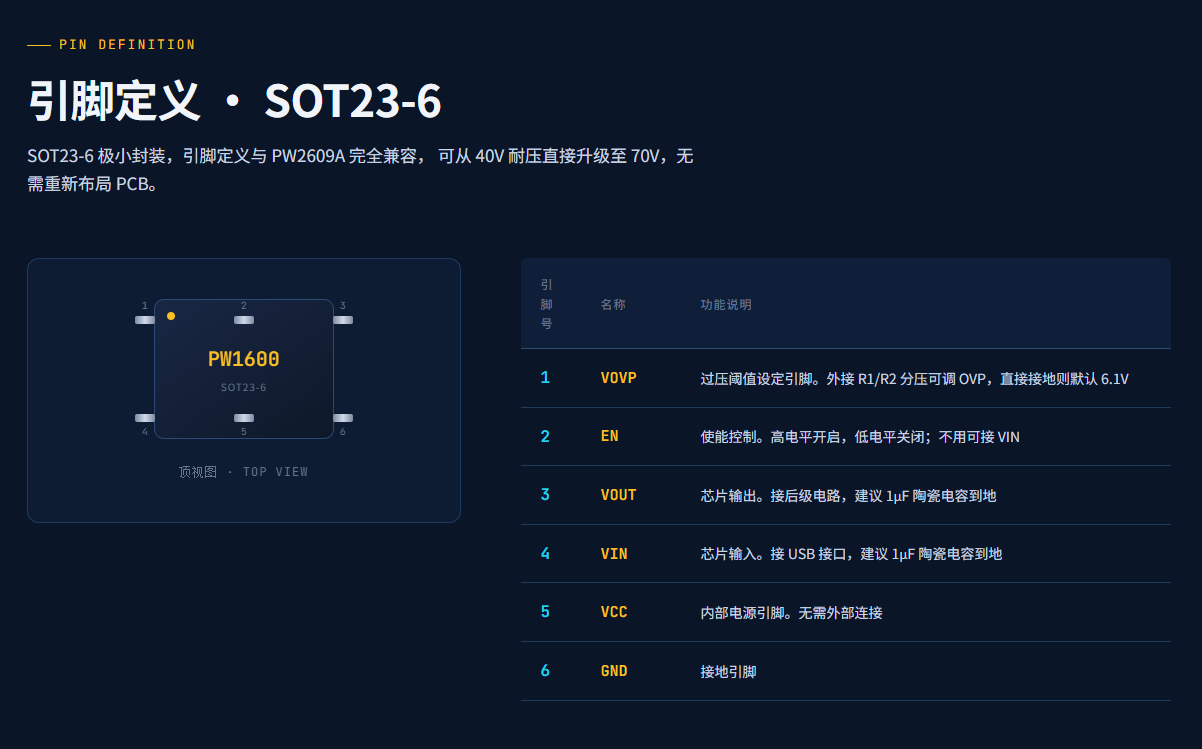

SOT23-6 极小封装，引脚定义与 PW2609A 完全兼容， 可从 40V 耐压直接升级至 70V ，无需重新布局 PCB 。

OVP 阈值设定 · 4V ~ 55V 可调

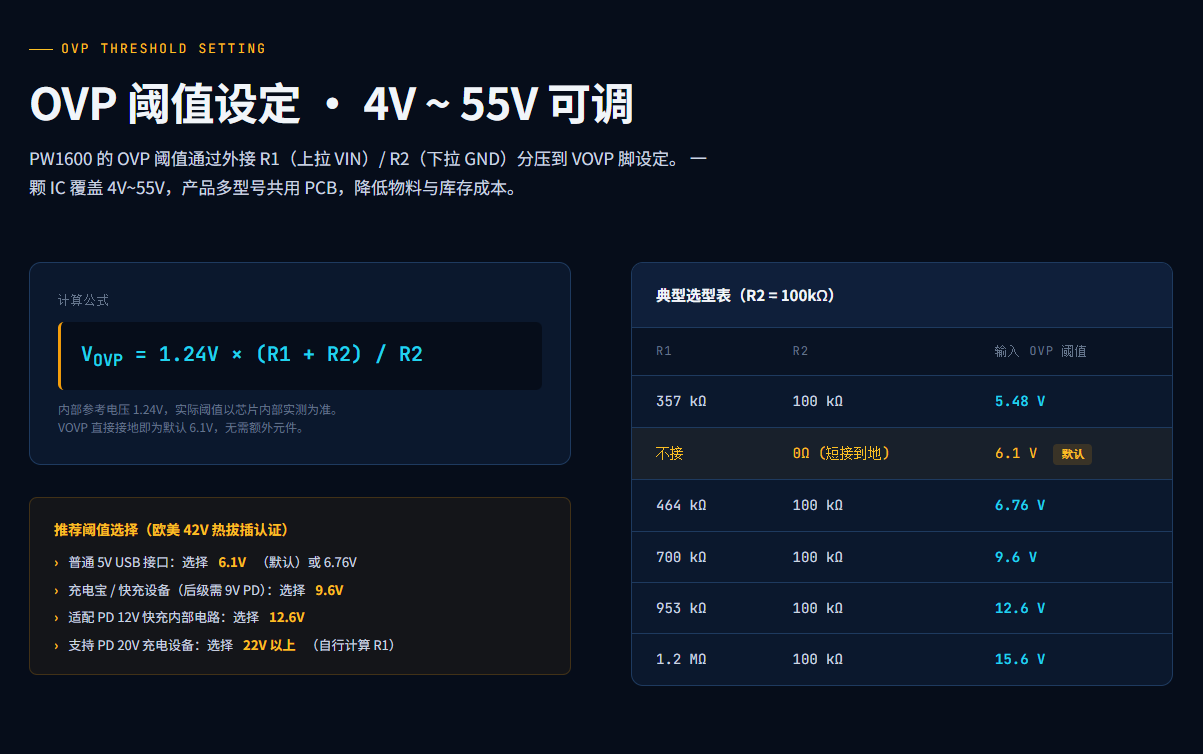

PW1600 的 OVP 阈值通过外接 R1 （上拉 VIN ） / R2 （下拉 GND ）分压到 VOVP 脚设定。 一颗 IC 覆盖 4V~55V ，产品多型号共用 PCB ，降低物料与库存成本。

计算公式

VOVP = 1.24V × (R1 + R2) / R2

内部参考电压 1.24V ，实际阈值以芯片内部实测为准。
VOVP 直接接地即为默认 6.1V ，无需额外元件。

推荐阈值选择（欧美 42V 热拔插认证）

普通 5V USB 接口：选择 6.1V （默认）或 6.76V

充电宝 / 快充设备（后级需 9V PD ）：选择 9.6V

适配 PD 12V 快充内部电路：选择 12.6V

支持 PD 20V 充电设备：选择 22V 以上（自行计算 R1 ）

为什么 PW1600 是
欧美 42V 热拔插认证首选？

01 70V 极致耐压 安全裕量 60%+

欧盟 IEC 62368-1 只要求承受 42V 瞬时， PW1600 的 70V 耐压提供了 28V 安全裕量（相对 42V 高达 67% ），远高于行业推荐的 20% 裕量。

安全应对：适配器错插、 PD 协议异常、适配器内部尖峰、静电放电、磁性元件反冲、雷击浪涌等各种极端瞬态。

02 <1μs 超快响应 瞬态尖峰隔绝

仅不到 1 微秒的 OVP 响应时间，能够拦截包括静电放电（ ESD ）、快速瞬变脉冲群（ EFT ）、雷击浪涌在内的各种高频瞬态尖峰。

完全满足可靠性测试要求，为后级电路提供纳秒级保护屏障。

03 可调 OVP + 默认 6.1V 多型号共用 PCB

一颗 IC 覆盖 4V~55V OVP 阈值，产品多型号共用 PCB 设计，降低物料成本、库存压力与项目管理复杂度。

VOVP 直接接地即为默认 6.1V ，无需额外分压元件， BOM 成本最低。

04 SOT23-6 极小封装 兼容 PW2609A 引脚

引脚定义与 PW2609A 完全一致， PCB 上可直接从 40V 耐压的 PW2609A 升级到 70V 的 PW1600 。

无需重新布局 PCB ，升级成本极低，快速提升产品耐压等级。

推荐应用方案

欧美出口型 USB Type-C 下游接口保护，广泛适用于各类消费电子与工业设备。

欧美出口型 USB Type-C 下游接口保护

充电宝 / 蓝牙音箱 / TWS 充电仓 / 小家电等充电接口前级串联 PW1600 ， VOVP 接地默认 6.1V ，输入接 USB-C 口，输出到内部 5V 锂电充电 IC 。 方案可轻松通过欧盟 CE + IEC 62368-1 42V 热拔插测试。

充电宝蓝牙音箱 TWS 充电仓小家电行车记录仪工业设备

典型应用链路

→ USB-C 输入接口

→ PW1600 （ VOVP 接地 = 6.1V 阈值）

→ 5V 锂电充电 IC

→ 锂电池 / 后级系统

过欧盟 CE + IEC 62368-1 42V 热拔插测试无压力
