平芯微PW5100干电池升压IC支持3.3V/5V/3V固定输出选项

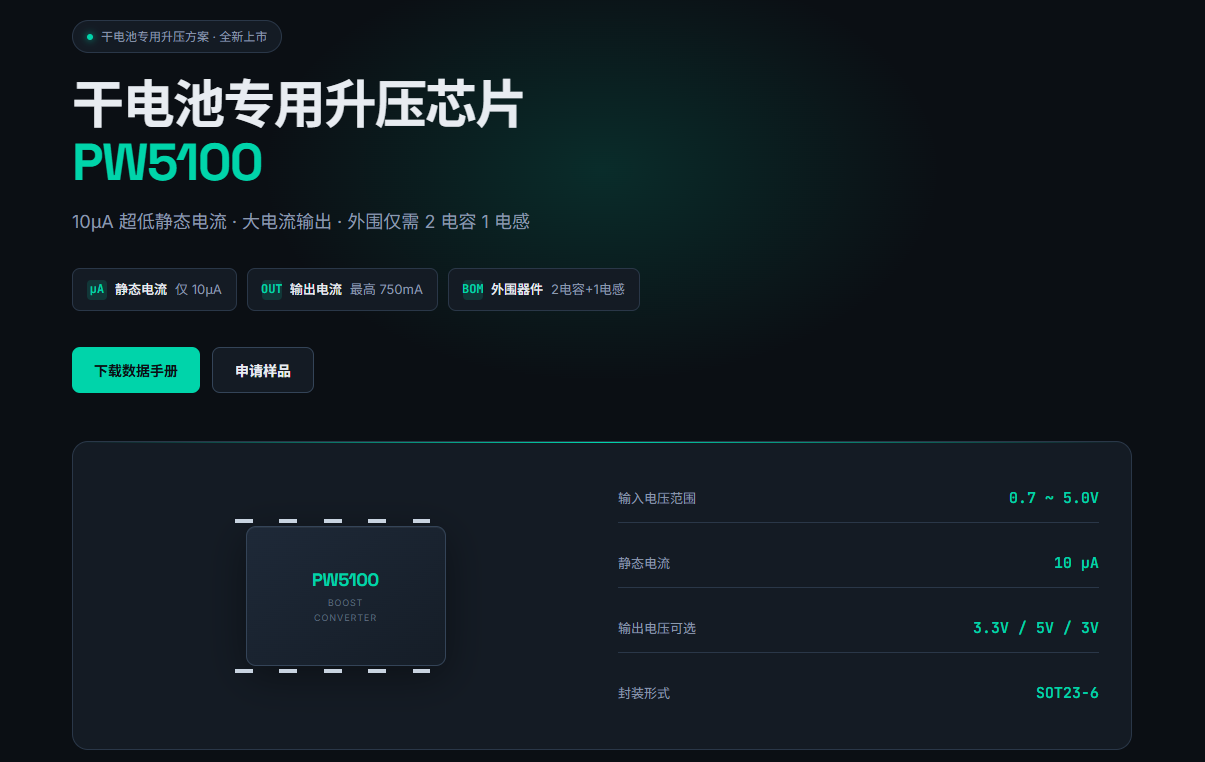

干电池专用升压芯片
PW5100

10μA 超低静态电流 · 大电流输出 · 外围仅需 2 电容 1 电感

μA 静态电流仅 10μA

OUT 输出电流最高 750mA

BOM 外围器件2 电容 +1 电感

输入电压范围0.7 ~ 5.0V

静态电流10 μA

输出电压可选3.3V / 5V / 3V

封装形式SOT23-6

干电池基础知识

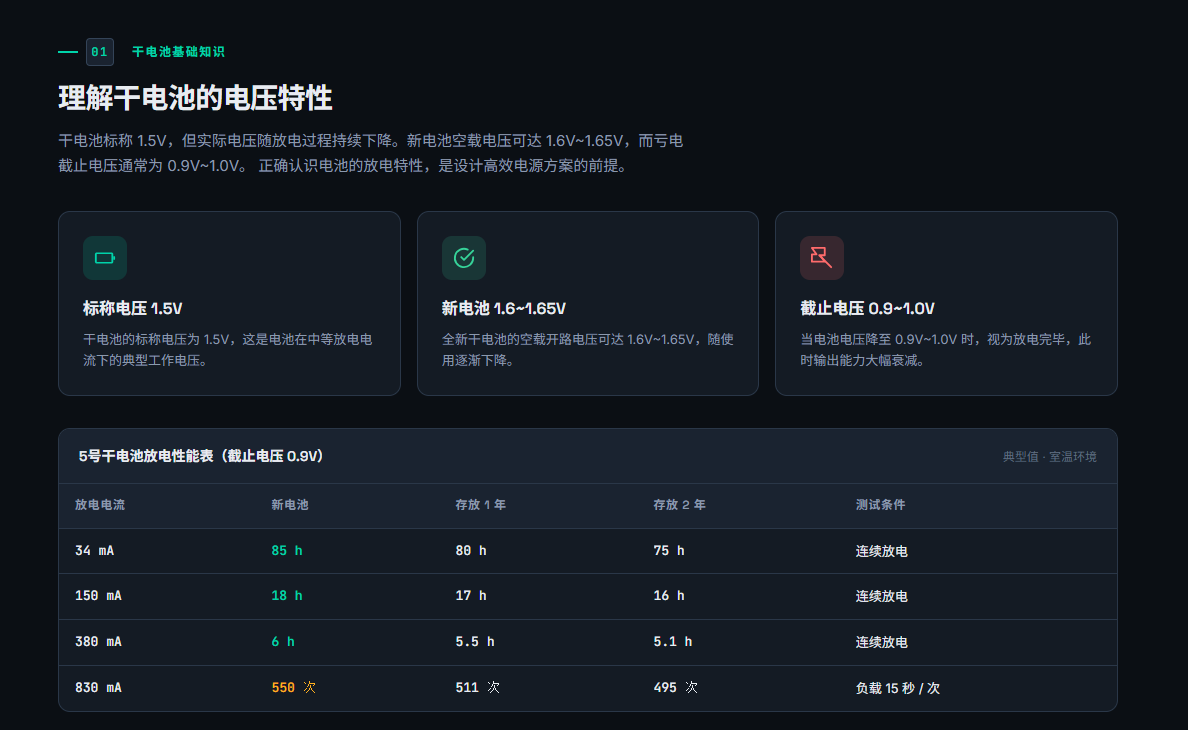

理解干电池的电压特性

干电池标称 1.5V ，但实际电压随放电过程持续下降。新电池空载电压可达 1.6V~1.65V ，而亏电截止电压通常为 0.9V~1.0V 。 正确认识电池的放电特性，是设计高效电源方案的前提。

标称电压 1.5V

干电池的标称电压为 1.5V ，这是电池在中等放电电流下的典型工作电压。

新电池 1.6~1.65V

全新干电池的空载开路电压可达 1.6V~1.65V ，随使用逐渐下降。

截止电压 0.9~1.0V

当电池电压降至 0.9V~1.0V 时，视为放电完毕，此时输出能力大幅衰减。

常见误区

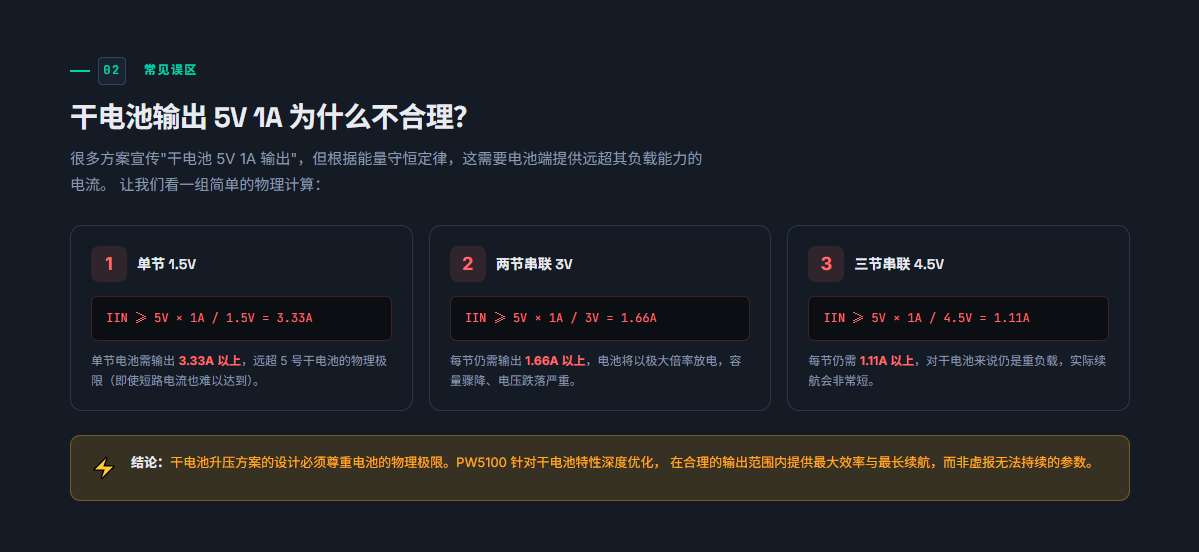

干电池输出 5V 1A 为什么不合理？

很多方案宣传" 干电池 5V 1A 输出 " ，但根据能量守恒定律，这需要电池端提供远超其负载能力的电流。 让我们看一组简单的物理计算：

1 单节 1.5V

IIN ≥ 5V × 1A / 1.5V = 3.33A

单节电池需输出 3.33A 以上，远超 5 号干电池的物理极限（即使短路电流也难以达到）。

2 两节串联 3V

IIN ≥ 5V × 1A / 3V = 1.66A

每节仍需输出 1.66A 以上，电池将以极大倍率放电，容量骤降、电压跌落严重。

3 三节串联 4.5V

IIN ≥ 5V × 1A / 4.5V = 1.11A

每节仍需 1.11A 以上，对干电池来说仍是重负载，实际续航会非常短。

结论：干电池升压方案的设计必须尊重电池的物理极限。PW5100 针对干电池特性深度优化， 在合理的输出范围内提供最大效率与最长续航，而非虚报无法持续的参数。

产品介绍

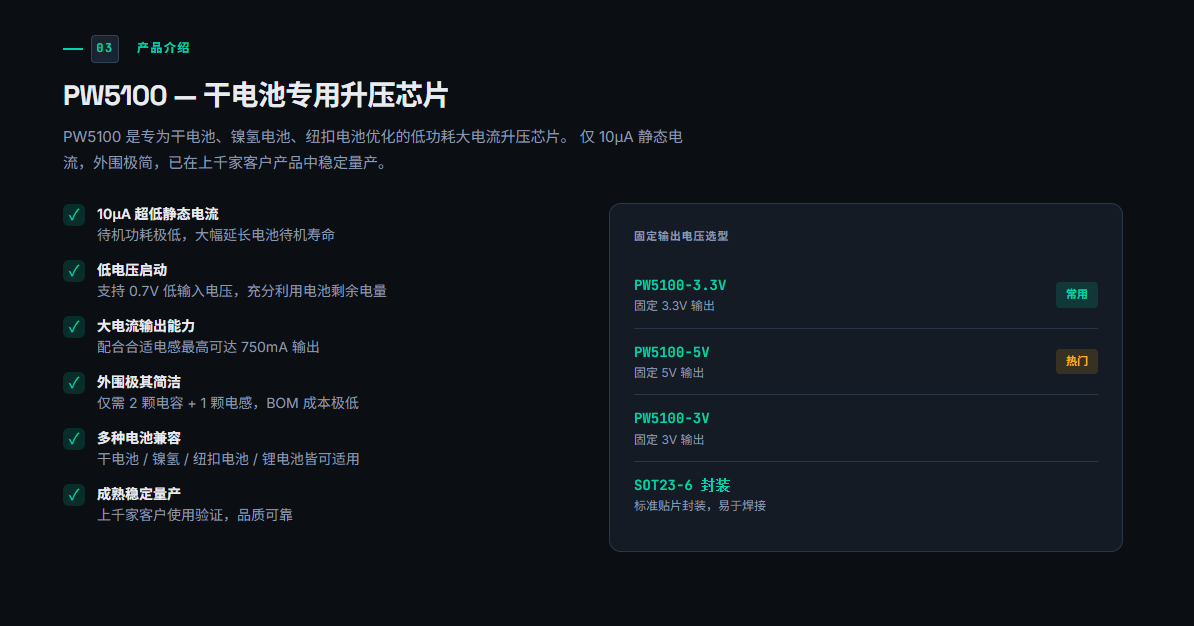

PW5100 — 干电池专用升压芯片

PW5100 是专为干电池、镍氢电池、纽扣电池优化的低功耗大电流升压芯片。 仅 10μA 静态电流，外围极简，已在上千家客户产品中稳定量产。

✓10μA 超低静态电流
待机功耗极低，大幅延长电池待机寿命

✓ 低电压启动
支持 0.7V 低输入电压，充分利用电池剩余电量

✓ 大电流输出能力
配合合适电感最高可达 750mA 输出

✓ 外围极其简洁
仅需 2 颗电容 + 1 颗电感， BOM 成本极低

✓ 多种电池兼容
干电池 / 镍氢 / 纽扣电池 / 锂电池皆可适用

✓ 成熟稳定量产
上千家客户使用验证，品质可靠

固定输出电压选型

PW5100-3.3V    常用

固定 3.3V 输出

PW5100-5V    热门

固定 5V 输出

PW5100-3V

固定 3V 输出

SOT23-6 封装

标准贴片封装，易于焊接

重点实测

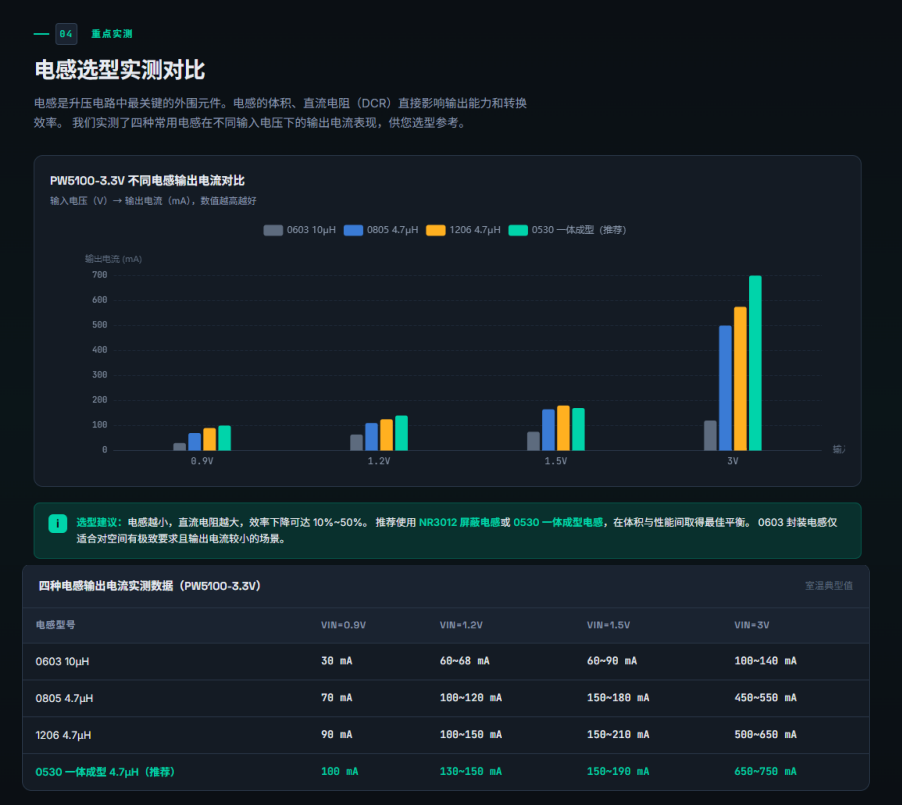

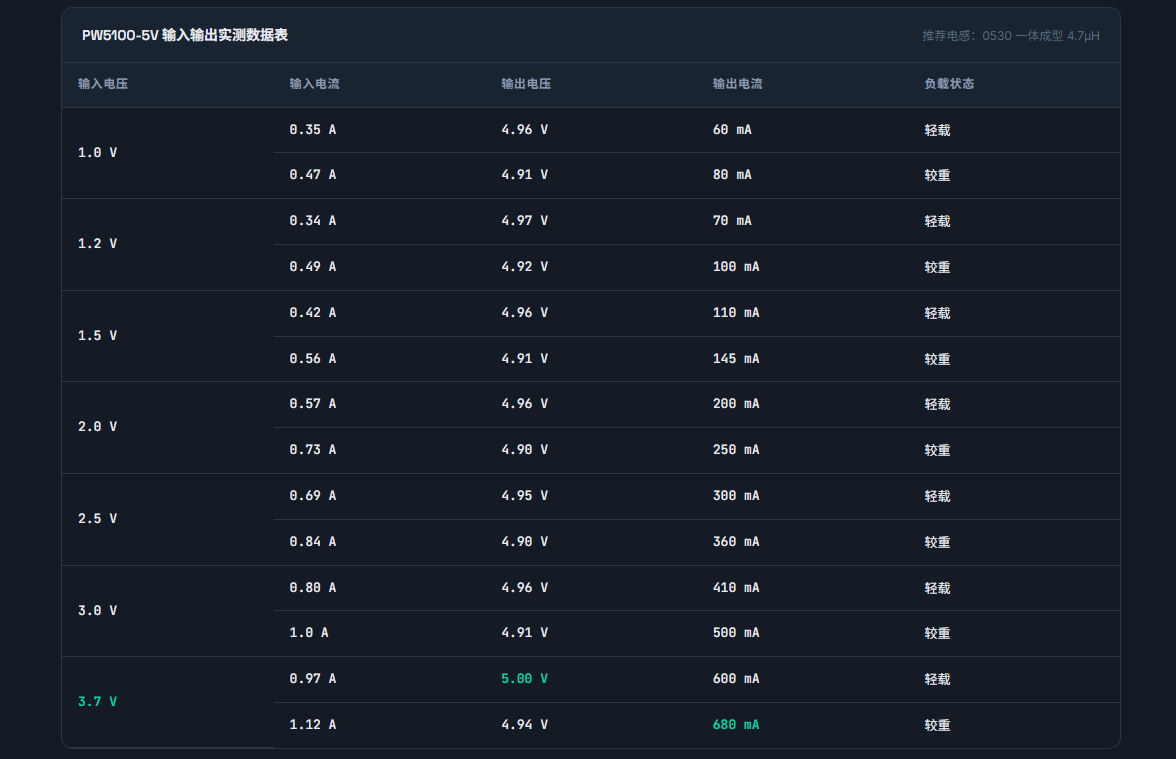

电感选型实测对比

电感是升压电路中最关键的外围元件。电感的体积、直流电阻（DCR ）直接影响输出能力和转换效率。 我们实测了四种常用电感在不同输入电压下的输出电流表现，供您选型参考。

选型建议： 电感越小，直流电阻越大，效率下降可达 10%~50% 。 推荐使用 NR3012 屏蔽电感或 0530 一体成型电感，在体积与性能间取得最佳平衡。 0603 封装电感仅适合对空间有极致要求且输出电流较小的场景。

真关断版本

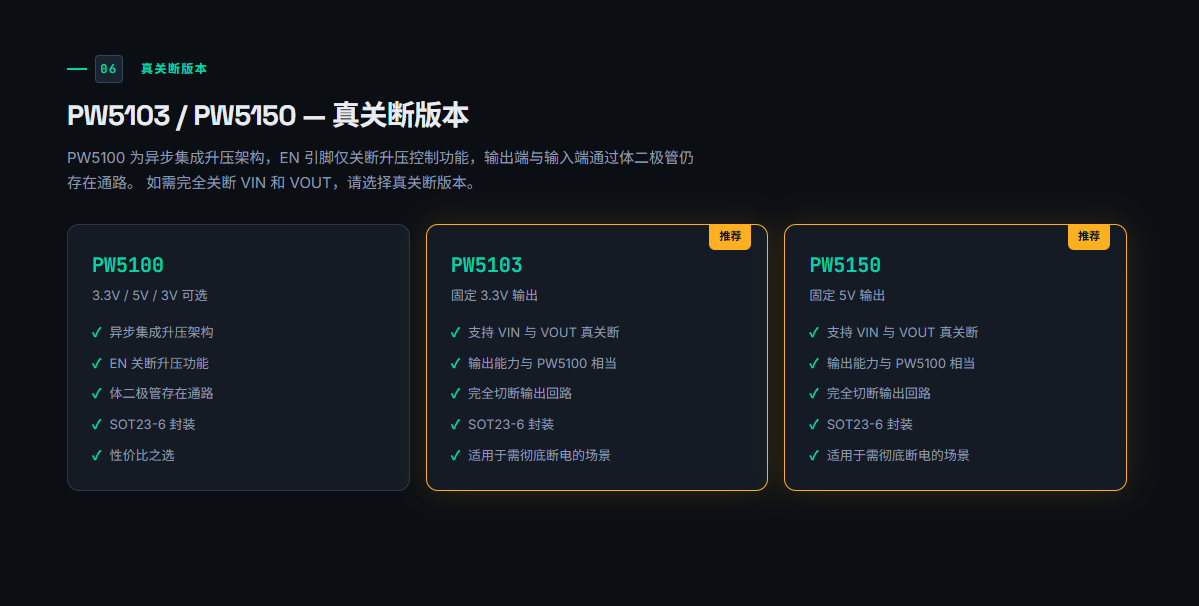

PW5103 / PW5150 — 真关断版本

PW5100 为异步集成升压架构， EN 引脚仅关断升压控制功能，输出端与输入端通过体二极管仍存在通路。 如需完全关断 VIN 和 VOUT ，请选择真关断版本。

PW5100

3.3V / 5V / 3V 可选

异步集成升压架构

EN 关断升压功能

体二极管存在通路

SOT23-6 封装

性价比之选

PW5103    推荐

固定 3.3V 输出

支持 VIN 与 VOUT 真关断

输出能力与 PW5100 相当

完全切断输出回路

SOT23-6 封装

适用于需彻底断电的场景

PW5150    推荐

固定 5V 输出

支持 VIN 与 VOUT 真关断

输出能力与 PW5100 相当

完全切断输出回路

SOT23-6 封装

适用于需彻底断电的场景

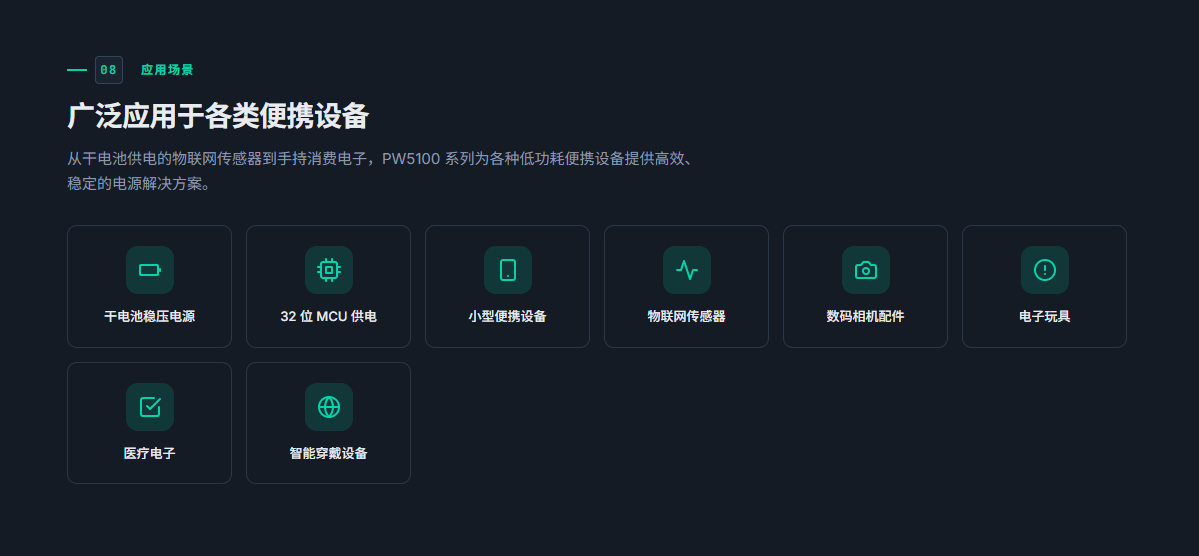

应用场景

广泛应用于各类便携设备

从干电池供电的物联网传感器到手持消费电子，PW5100 系列为各种低功耗便携设备提供高效、稳定的电源解决方案。

干电池稳压电源

32 位 MCU 供电

小型便携设备

物联网传感器

数码相机配件

电子玩具

医疗电子

智能穿戴设备
