8.4V锂电池充电芯片从原理到选型全讲透，升压降压升降压6套方案随便挑

8.4V 锂电池充电芯片
6 款方案全解析

升压 / 降压 / 升降压全覆盖，从 1A 到 2.2A 充电电流随你选，
电路图与 BOM 全公开，硬件工程师的选型速查手册。

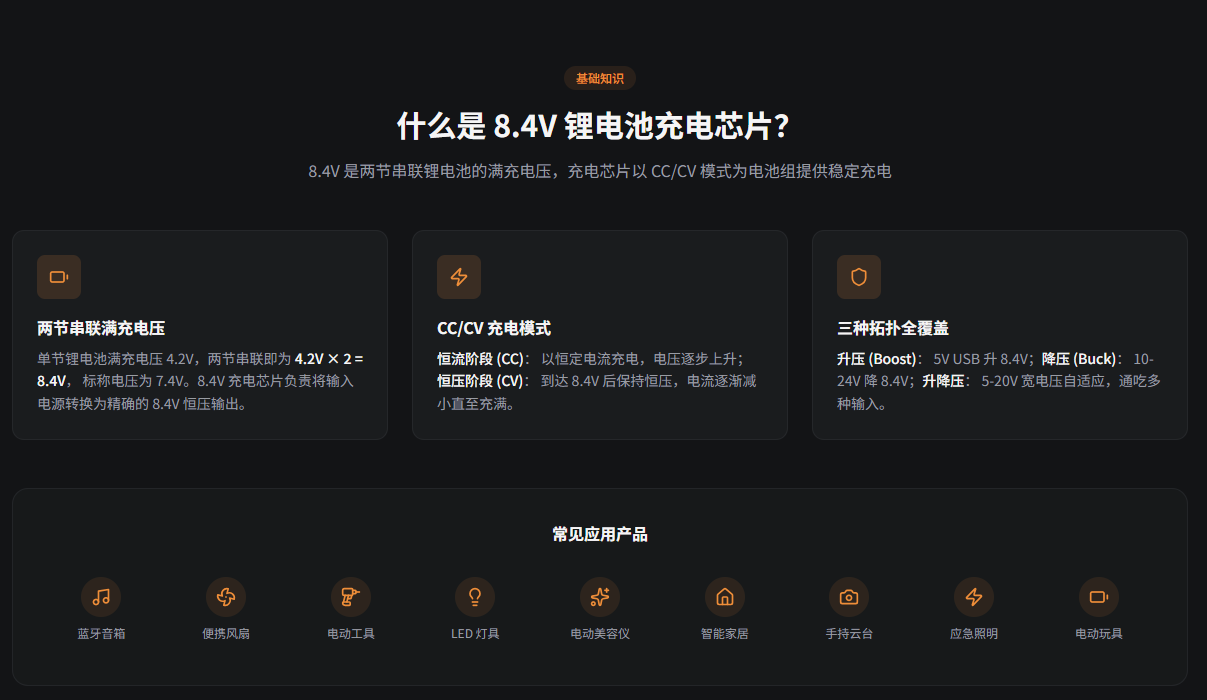

什么是 8.4V 锂电池充电芯片？

8.4V 是两节串联锂电池的满充电压，充电芯片以 CC/CV 模式为电池组提供稳定充电

两节串联满充电压

单节锂电池满充电压 4.2V，两节串联即为 4.2V × 2 = 8.4V， 标称电压为 7.4V。8.4V 充电芯片负责将输入电源转换为精确的 8.4V 恒压输出。

CC/CV 充电模式

恒流阶段 (CC)： 以恒定电流充电，电压逐步上升；恒压阶段 (CV)： 到达 8.4V 后保持恒压，电流逐渐减小直至充满。

三种拓扑全覆盖

升压 (Boost)： 5V USB 升 8.4V；降压 (Buck)： 10-24V 降 8.4V；升降压： 5-20V 宽电压自适应，通吃多种输入。

常见应用产品

蓝牙音箱

便携风扇

电动工具

LED 灯具

电动美容仪

智能家居

手持云台

应急照明

电动玩具

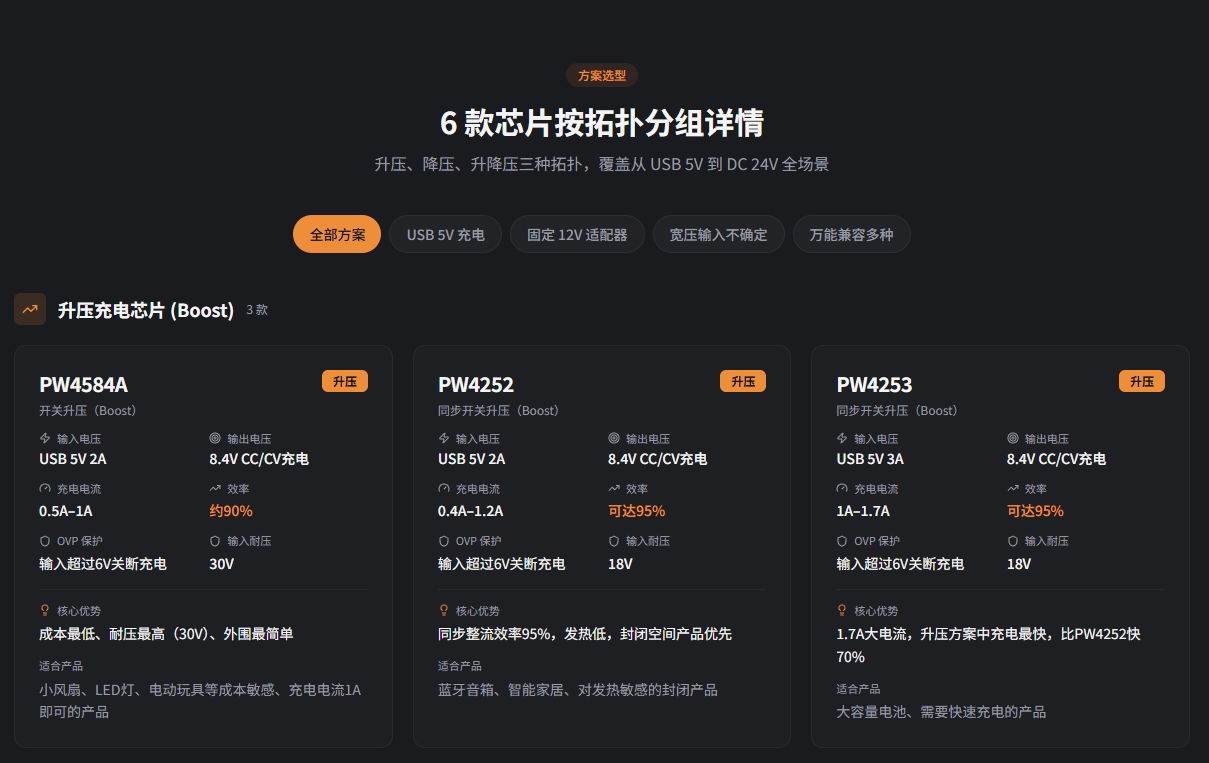

6 款芯片按拓扑分组详情

升压、降压、升降压三种拓扑，覆盖从 USB 5V 到 DC 24V 全场景

升压充电芯片 (Boost) 3 款

PW4584A 升压

开关升压（Boost）

输入电压 USB 5V 2A

输出电压 8.4V CC/CV充电

充电电流 0.5A–1A

效率 约90%

OVP 保护 输入超过6V关断充电

输入耐压 30V

核心优势

成本最低、耐压最高（30V）、外围最简单

适合产品

小风扇、LED灯、电动玩具等成本敏感、充电电流1A即可的产品

PW4252 升压

同步开关升压（Boost）

输入电压 USB 5V 2A

输出电压 8.4V CC/CV充电

充电电流 0.4A–1.2A

效率 可达95%

OVP 保护 输入超过6V关断充电

输入耐压 18V

核心优势

同步整流效率95%，发热低，封闭空间产品优先

适合产品

蓝牙音箱、智能家居、对发热敏感的封闭产品

PW4253 升压

同步开关升压（Boost）

输入电压 USB 5V 3A

输出电压 8.4V CC/CV充电

充电电流 1A–1.7A

效率 可达95%

OVP 保护 输入超过6V关断充电

输入耐压 18V

核心优势

1.7A大电流，升压方案中充电最快，比PW4252快70%

适合产品

大容量电池、需要快速充电的产品

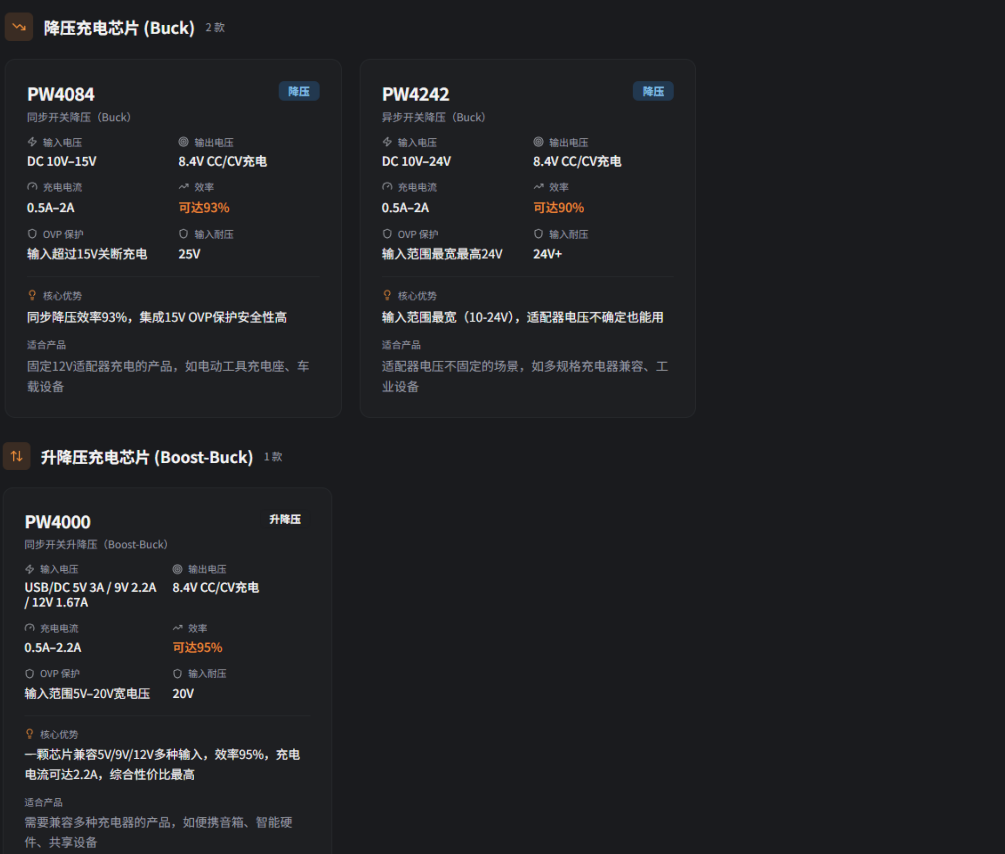

降压充电芯片 (Buck) 2 款

PW4084 降压

同步开关降压（Buck）

输入电压 DC 10V–15V

输出电压 8.4V CC/CV充电

充电电流 0.5A–2A

效率 可达93%

OVP 保护 输入超过15V关断充电

输入耐压 25V

核心优势

同步降压效率93%，集成15V OVP保护安全性高

适合产品

固定12V适配器充电的产品，如电动工具充电座、车载设备

PW4242 降压

异步开关降压（Buck）

输入电压 DC 10V–24V

输出电压 8.4V CC/CV充电

充电电流 0.5A–2A

效率 可达90%

OVP 保护 输入范围最宽最高24V

输入耐压 24V+

核心优势

输入范围最宽（10-24V），适配器电压不确定也能用

适合产品

适配器电压不固定的场景，如多规格充电器兼容、工业设备

升降压充电芯片 (Boost-Buck) 1 款

PW4000 升降压

同步开关升降压（Boost-Buck）

输入电压 USB/DC 5V 3A / 9V 2.2A / 12V 1.67A

输出电压 8.4V CC/CV充电

充电电流 0.5A–2.2A

效率 可达95%

OVP 保护 输入范围5V–20V宽电压

输入耐压 20V

核心优势

一颗芯片兼容5V/9V/12V多种输入，效率95%，充电电流可达2.2A，综合性价比最高

适合产品

需要兼容多种充电器的产品，如便携音箱、智能硬件、共享设备

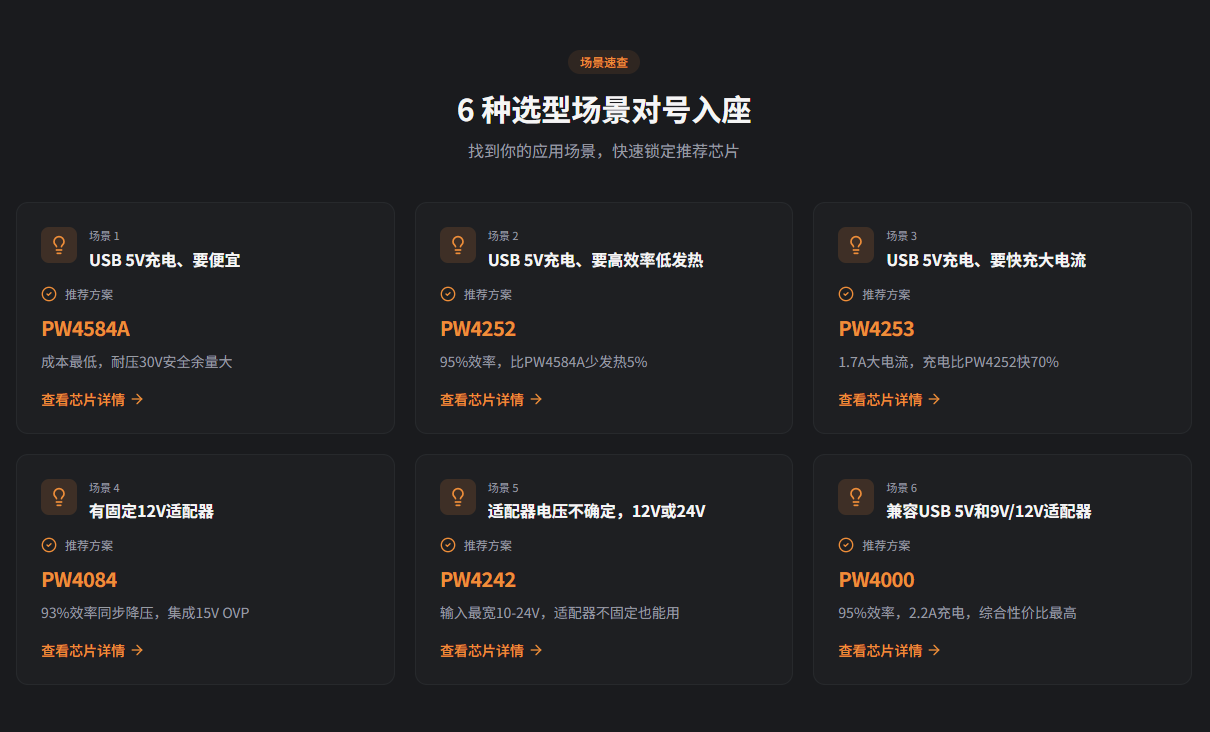

6 种选型场景对号入座

找到你的应用场景，快速锁定推荐芯片

场景 1

USB 5V充电、要便宜

推荐方案

PW4584A

成本最低，耐压30V安全余量大

场景 2

USB 5V充电、要高效率低发热

推荐方案

PW4252

95%效率，比PW4584A少发热5%

场景 3

USB 5V充电、要快充大电流

推荐方案

PW4253

1.7A大电流，充电比PW4252快70%

场景 4

有固定12V适配器

推荐方案

PW4084

93%效率同步降压，集成15V OVP

场景 5

适配器电压不确定，12V或24V

推荐方案

PW4242

输入最宽10-24V，适配器不固定也能用

场景 6

兼容USB 5V和9V/12V适配器

推荐方案

PW4000

95%效率，2.2A充电，综合性价比最高

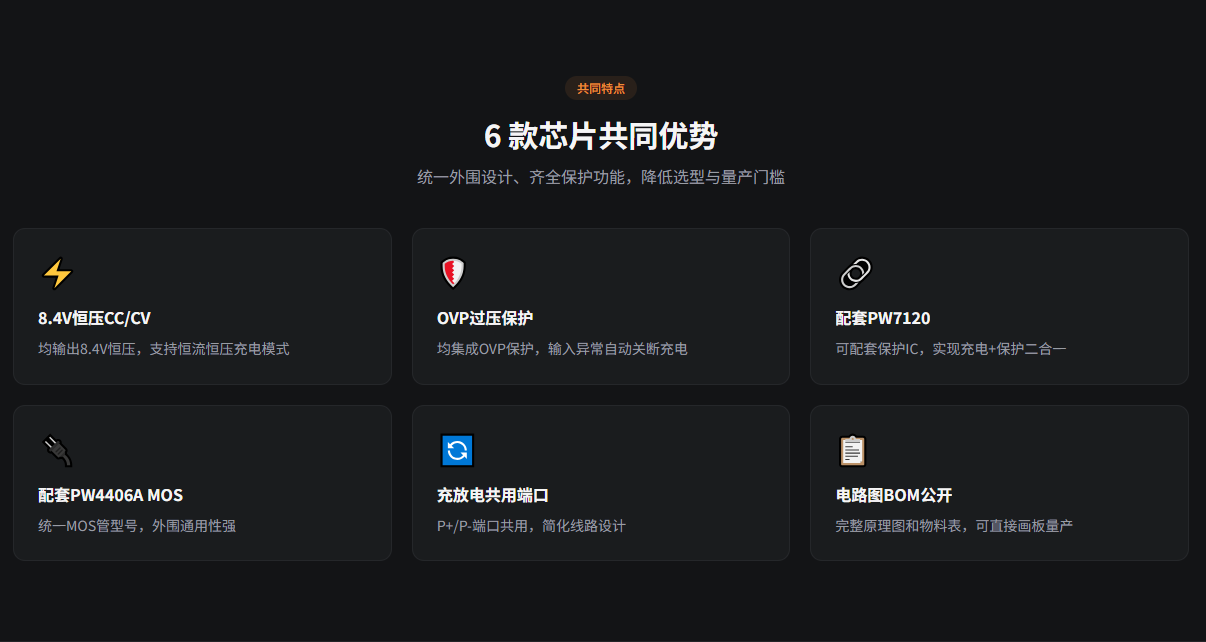

6 款芯片共同优势

统一外围设计、齐全保护功能，降低选型与量产门槛

⚡8.4V恒压CC/CV

均输出8.4V恒压，支持恒流恒压充电模式
