PW2609A 过压保护芯片

低压差 · 低发热 · 高可靠

PW2609A 集成前端过电压与过温保护功能，支持 3V~40V 宽输入电压范围。 超低导通阻抗 nFET 开关、 50ns 纳秒级 OVP 响应，为锂电池充电与便携设备提供极致安全防护。

40V 输入高耐压

3A 持续输出电流

50ns OVP 极速响应

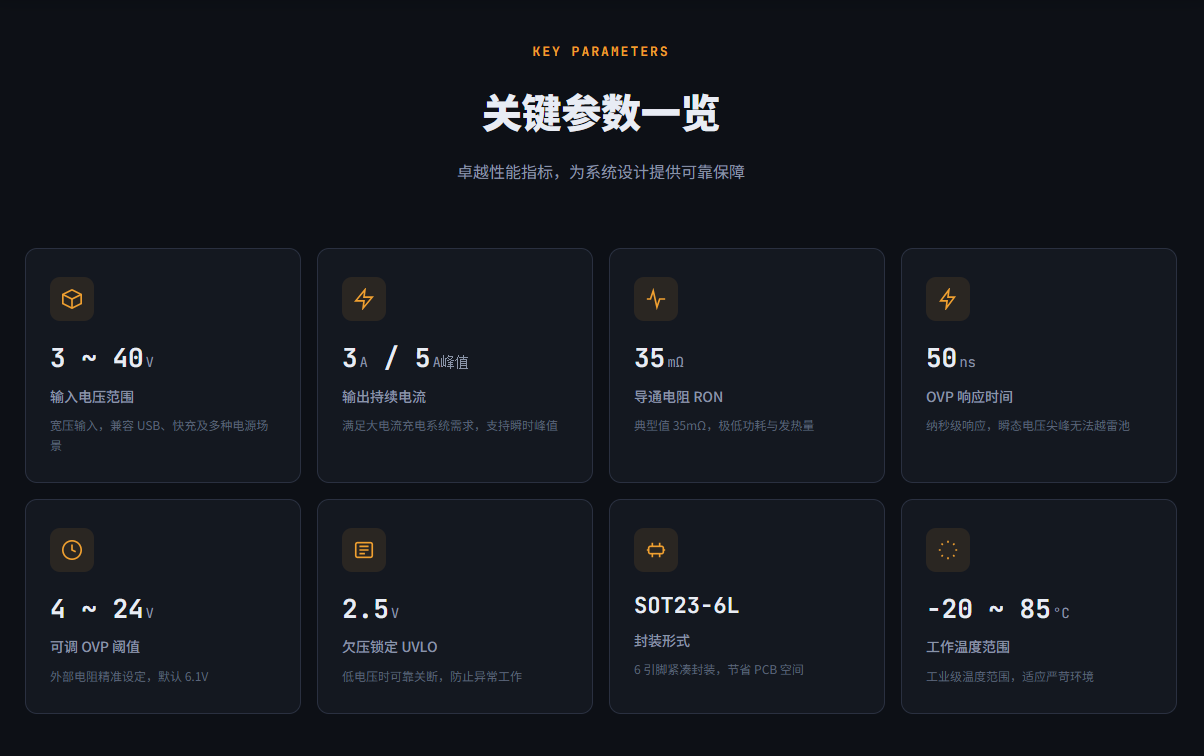

关键参数一览

卓越性能指标，为系统设计提供可靠保障

3 ~ 40V 输入电压范围

宽压输入，兼容 USB 、快充及多种电源场景

3A / 5A 峰值 输出持续电流

满足大电流充电系统需求，支持瞬时峰值

35mΩ 导通电阻 RON

典型值 35m Ω，极低功耗与发热量

50ns OVP 响应时间

纳秒级响应，瞬态电压尖峰无法越雷池

4 ~ 24V 可调 OVP 阈值

外部电阻精准设定，默认 6.1V

2.5V 欠压锁定 UVLO

低电压时可靠关断，防止异常工作

SOT23-6L 封装形式

6 引脚紧凑封装，节省 PCB 空间

-20 ~ 85°C 工作温度范围

工业级温度范围，适应严苛环境

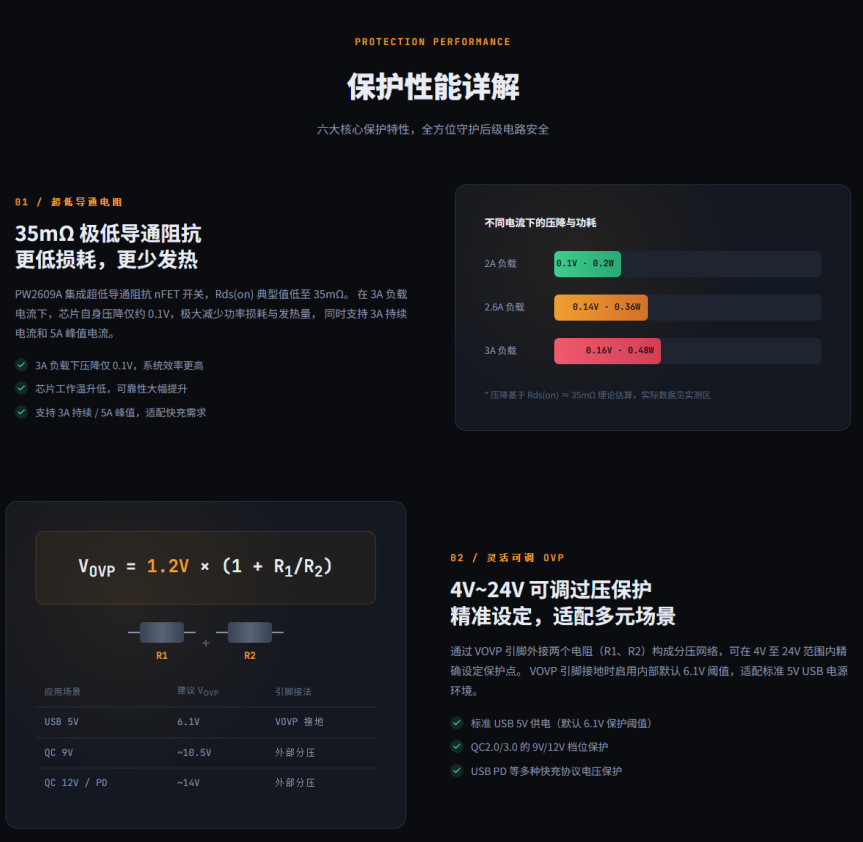

保护性能详解

六大核心保护特性，全方位守护后级电路安全

01 / 超低导通电阻

35mΩ 极低导通阻抗
更低损耗，更少发热

PW2609A 集成超低导通阻抗 nFET 开关， Rds(on) 典型值低至 35m Ω。 在 3A 负载电流下，芯片自身压降仅约 0.1V ，极大减少功率损耗与发热量， 同时支持 3A 持续电流和 5A 峰值电流。

3A 负载下压降仅 0.1V ，系统效率更高

芯片工作温升低，可靠性大幅提升

支持 3A 持续 / 5A 峰值，适配快充需求

02 / 灵活可调 OVP

4V~24V 可调过压保护
精准设定，适配多元场景

通过 VOVP 引脚外接两个电阻（ R1 、 R2 ）构成分压网络，可在 4V 至 24V 范围内精确设定保护点。 VOVP 引脚接地时启用内部默认 6.1V 阈值，适配标准 5V USB 电源环境。

标准 USB 5V 供电（默认 6.1V 保护阈值）

QC2.0/3.0 的 9V/12V 档位保护

USB PD 等多种快充协议电压保护

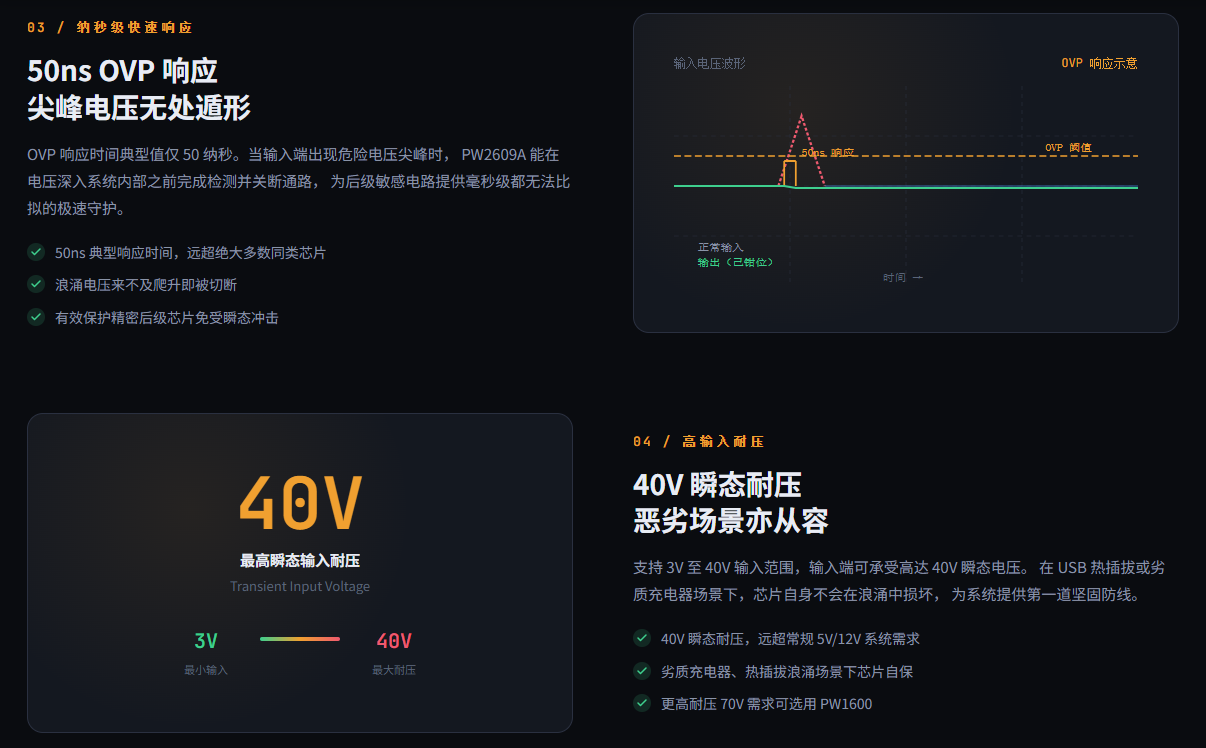

03 / 纳秒级快速响应

50ns OVP 响应
尖峰电压无处遁形

OVP 响应时间典型值仅 50 纳秒。当输入端出现危险电压尖峰时， PW2609A 能在电压深入系统内部之前完成检测并关断通路， 为后级敏感电路提供毫秒级都无法比拟的极速守护。

50ns 典型响应时间，远超绝大多数同类芯片

浪涌电压来不及爬升即被切断

有效保护精密后级芯片免受瞬态冲击

04 / 高输入耐压

40V 瞬态耐压
恶劣场景亦从容

支持 3V 至 40V 输入范围，输入端可承受高达 40V 瞬态电压。 在 USB 热插拔或劣质充电器场景下，芯片自身不会在浪涌中损坏， 为系统提供第一道坚固防线。

40V 瞬态耐压，远超常规 5V/12V 系统需求

劣质充电器、热插拔浪涌场景下芯片自保

更高耐压 70V 需求可选用 PW1600

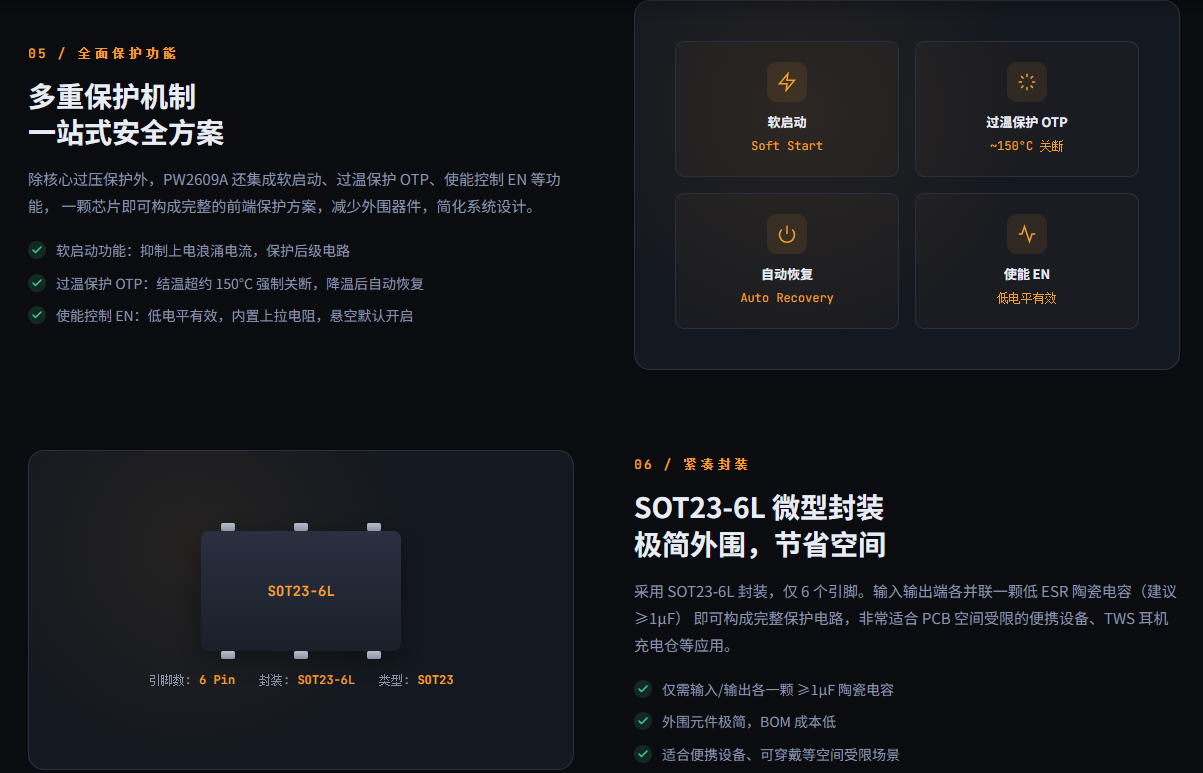

05 / 全面保护功能

多重保护机制
一站式安全方案

除核心过压保护外， PW2609A 还集成软启动、过温保护 OTP 、使能控制 EN 等功能， 一颗芯片即可构成完整的前端保护方案，减少外围器件，简化系统设计。

软启动功能：抑制上电浪涌电流，保护后级电路

过温保护 OTP ：结温超约 150 ° C 强制关断，降温后自动恢复

使能控制 EN ：低电平有效，内置上拉电阻，悬空默认开启

06 / 紧凑封装

SOT23-6L 微型封装
极简外围，节省空间

采用 SOT23-6L 封装，仅 6 个引脚。输入输出端各并联一颗低 ESR 陶瓷电容（建议 ≥ 1 μ F ） 即可构成完整保护电路，非常适合 PCB 空间受限的便携设备、 TWS 耳机充电仓等应用。

仅需输入 / 输出各一颗 ≥ 1 μ F 陶瓷电容

外围元件极简， BOM 成本低

适合便携设备、可穿戴等空间受限场景

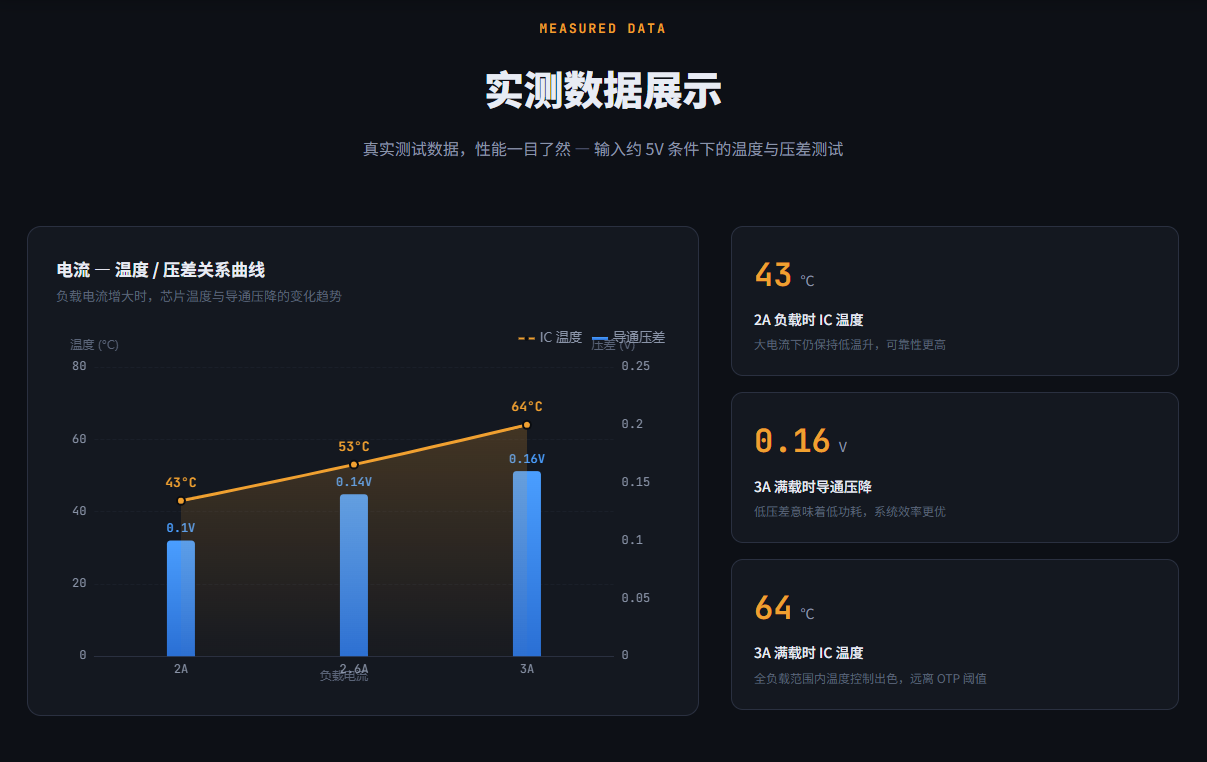

实测数据展示

真实测试数据，性能一目了然 — 输入约 5V 条件下的温度与压差测试

43 ° C

2A 负载时 IC 温度

大电流下仍保持低温升，可靠性更高

0.16 V

3A 满载时导通压降

低压差意味着低功耗，系统效率更优

64 ° C

3A 满载时 IC 温度

全负载范围内温度控制出色，远离 OTP 阈值

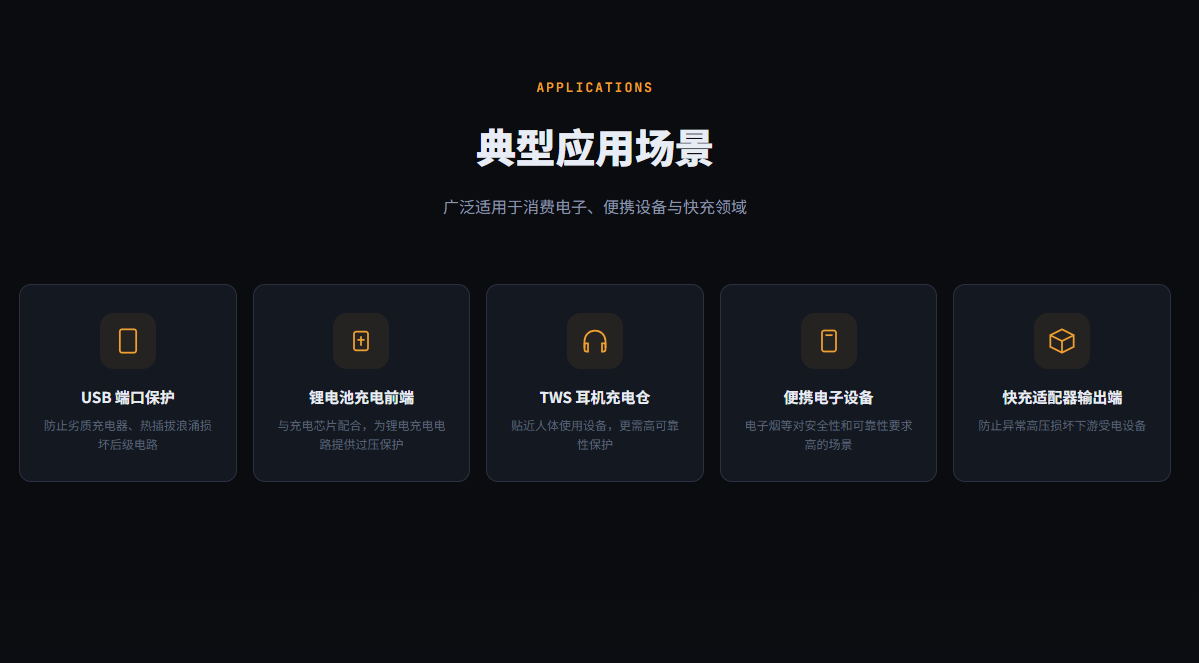

典型应用场景

广泛适用于消费电子、便携设备与快充领域

USB 端口保护

防止劣质充电器、热插拔浪涌损坏后级电路

锂电池充电前端

与充电芯片配合，为锂电充电电路提供过压保护

TWS 耳机充电仓

贴近人体使用设备，更需高可靠性保护

便携电子设备

电子烟等对安全性和可靠性要求高的场景

快充适配器输出端

防止异常高压损坏下游受电设备

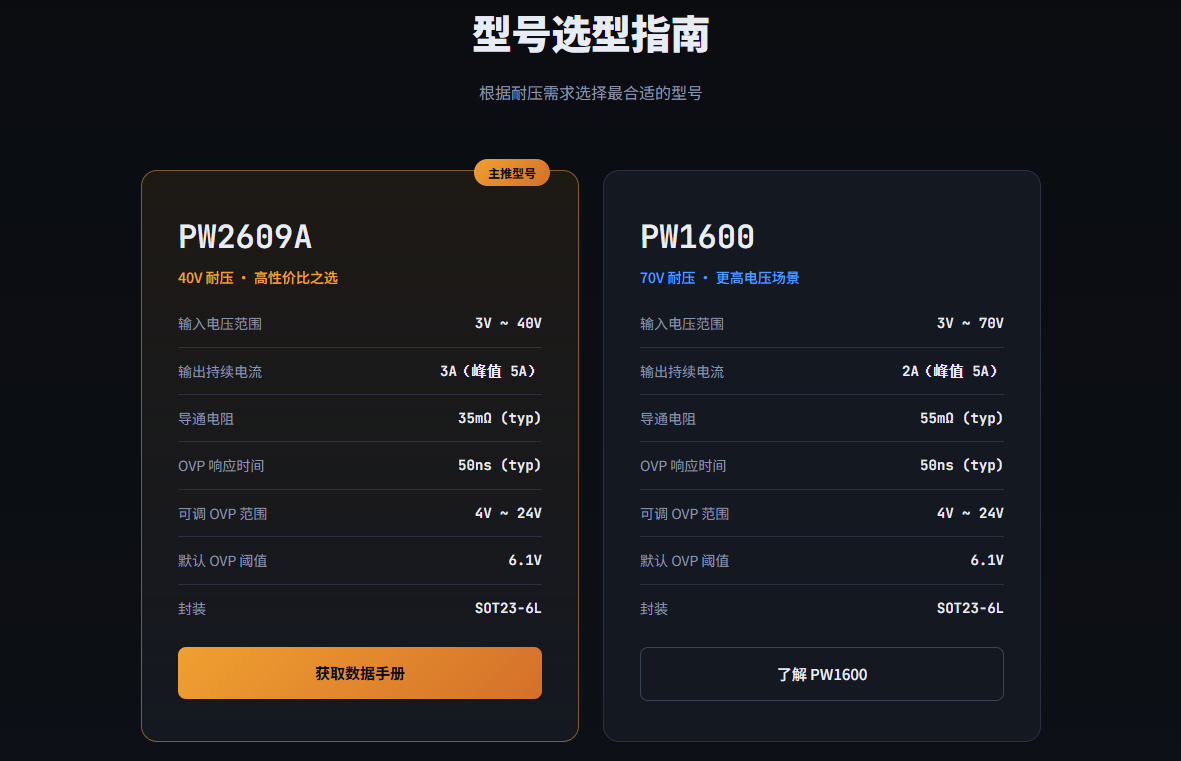

型号选型指南

根据耐压需求选择最合适的型号

PW2609A

40V 耐压 · 高性价比之选

输入电压范围3V ~ 40V

输出持续电流3A （峰值 5A ）

导通电阻35mΩ (typ)

OVP 响应时间50ns (typ)

可调 OVP 范围4V ~ 24V

默认 OVP 阈值6.1V

封装SOT23-6L

PW1600

70V 耐压 · 更高电压场景

输入电压范围3V ~ 70V

输出持续电流2A （峰值 5A ）

导通电阻55mΩ (typ)

OVP 响应时间50ns (typ)

可调 OVP 范围4V ~ 24V

默认 OVP 阈值6.1V

封装SOT23-6L
