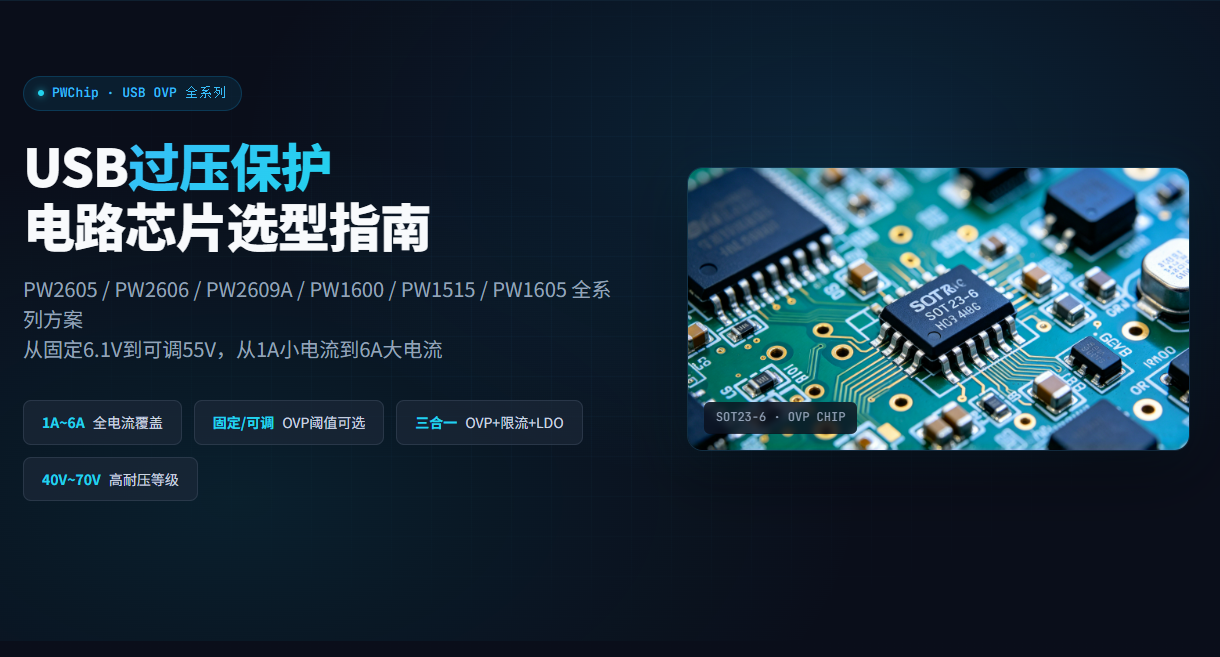

USB过压保护电路+可调限流二合一芯片PW1515/PW2605R：磁吸充电线/输入反接保护

USB 过压保护电路芯片选型指南

PW2605 / PW2606 / PW2609A / PW1600 / PW1515 / PW1605 全系列方案
从固定 6.1V 到可调 55V ，从 1A 小电流到 6A 大电流

1A~6A 全电流覆盖

固定 / 可调 OVP 阈值可选

三合一 OVP+ 限流 +LDO

40V~70V 高耐压等级

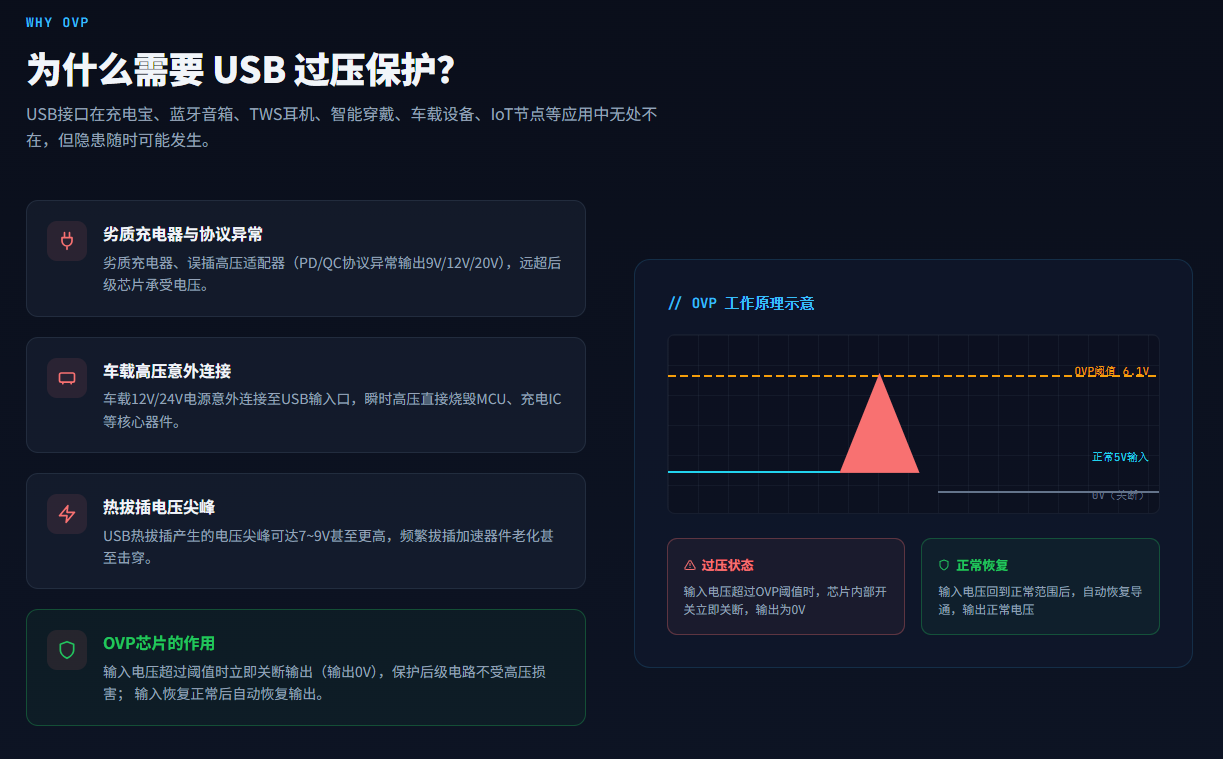

为什么需要 USB 过压保护？

USB 接口在充电宝、蓝牙音箱、 TWS 耳机、智能穿戴、车载设备、 IoT 节点等应用中无处不在，但隐患随时可能发生。

劣质充电器与协议异常

劣质充电器、误插高压适配器（ PD/QC 协议异常输出 9V/12V/20V ），远超后级芯片承受电压。

车载高压意外连接

车载 12V/24V 电源意外连接至 USB 输入口，瞬时高压直接烧毁 MCU 、充电 IC 等核心器件。

热拔插电压尖峰

USB 热拔插产生的电压尖峰可达 7~9V 甚至更高，频繁拔插加速器件老化甚至击穿。

OVP 芯片的作用

输入电压超过阈值时立即关断输出（输出 0V ），保护后级电路不受高压损害； 输入恢复正常后自动恢复输出。

过压状态

输入电压超过 OVP 阈值时，芯片内部开关立即关断，输出为 0V

正常恢复

输入电压回到正常范围后，自动恢复导通，输出正常电压

按功能分类的产品详情

五大功能组别，从纯OVP 到 OVP+ 限流 +LDO 三合一，点击卡片展开完整参数和应用细节。

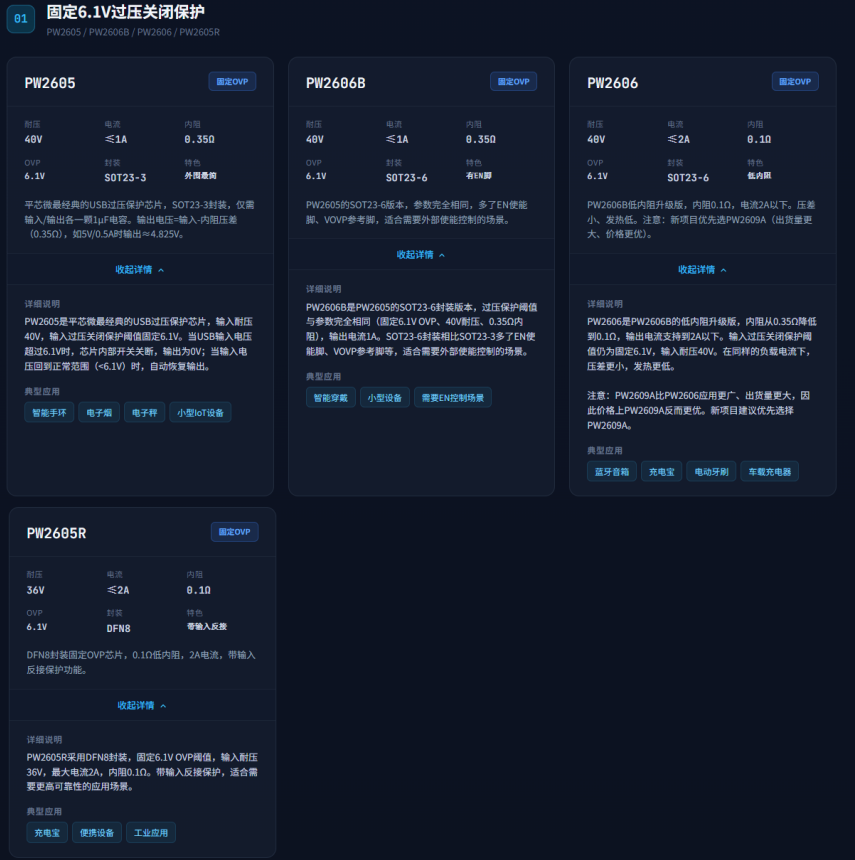

01 固定6.1V 过压关闭保护

PW2605 / PW2606B / PW2606 / PW2605R

PW2605 固定 OVP

耐压40V

电流≤1A

内阻0.35Ω

OVP6.1V

封装SOT23-3

特色 外围最简

平芯微最经典的 USB 过压保护芯片， SOT23-3 封装，仅需输入 / 输出各一颗 1 μ F 电容。输出电压 = 输入 - 内阻压差（ 0.35 Ω），如 5V/0.5A 时输出≈ 4.825V 。

详细说明

PW2605 是平芯微最经典的 USB 过压保护芯片，输入耐压 40V ，输入过压关闭保护阈值固定 6.1V 。当 USB 输入电压超过 6.1V 时，芯片内部开关关断，输出为 0V ；当输入电压回到正常范围（ <6.1V ）时，自动恢复输出。

典型应用

智能手环 电子烟 电子秤 小型 IoT 设备

PW2606B 固定 OVP

耐压40V

电流≤1A

内阻0.35Ω

OVP6.1V

封装SOT23-6

特色 有EN 脚

PW2605 的 SOT23-6 版本，参数完全相同，多了 EN 使能脚、 VOVP 参考脚，适合需要外部使能控制的场景。

详细说明

PW2606B 是 PW2605 的 SOT23-6 封装版本，过压保护阈值与参数完全相同（固定 6.1V OVP 、 40V 耐压、 0.35 Ω内阻），输出电流 1A 。 SOT23-6 封装相比 SOT23-3 多了 EN 使能脚、 VOVP 参考脚等，适合需要外部使能控制的场景。

典型应用

智能穿戴 小型设备 需要 EN 控制场景

PW2606 固定 OVP

耐压40V

电流≤2A

内阻0.1Ω

OVP6.1V

封装SOT23-6

特色 低内阻

PW2606B 低内阻升级版，内阻 0.1 Ω，电流 2A 以下。压差小、发热低。注意：新项目优先选 PW2609A （出货量更大、价格更优）。

详细说明

PW2606 是 PW2606B 的低内阻升级版，内阻从 0.35 Ω降低到 0.1 Ω，输出电流支持到 2A 以下。输入过压关闭保护阈值仍为固定 6.1V ，输入耐压 40V 。在同样的负载电流下，压差更小，发热更低。 注意： PW2609A 比 PW2606 应用更广、出货量更大，因此价格上 PW2609A 反而更优。新项目建议优先选择 PW2609A 。

典型应用

蓝牙音箱 充电宝 电动牙刷 车载充电器

PW2605R 固定 OVP

耐压36V

电流≤2A

内阻0.1Ω

OVP6.1V

封装DFN8

特色 带输入反接

DFN8 封装固定 OVP 芯片， 0.1 Ω低内阻， 2A 电流，带输入反接保护功能。

详细说明

PW2605R 采用 DFN8 封装，固定 6.1V OVP 阈值，输入耐压 36V ，最大电流 2A ，内阻 0.1 Ω。带输入反接保护，适合需要更高可靠性的应用场景。

典型应用

充电宝 便携设备 工业应用

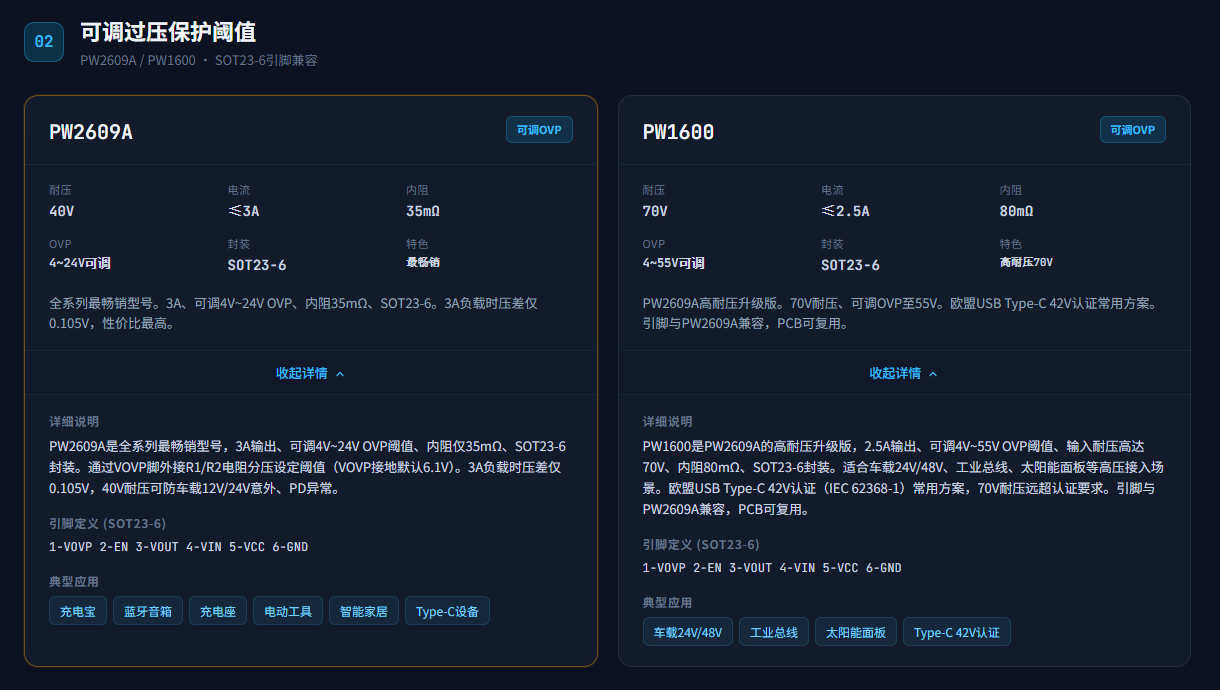

02 可调过压保护阈值

PW2609A / PW1600 · SOT23-6 引脚兼容

PW2609A 可调 OVP

耐压40V

电流≤3A

内阻35mΩ

OVP4~24V 可调

封装SOT23-6

特色 最畅销

全系列最畅销型号。 3A 、可调 4V~24V OVP 、内阻 35m Ω、 SOT23-6 。 3A 负载时压差仅 0.105V ，性价比最高。

详细说明

PW2609A 是全系列最畅销型号， 3A 输出、可调 4V~24V OVP 阈值、内阻仅 35m Ω、 SOT23-6 封装。通过 VOVP 脚外接 R1/R2 电阻分压设定阈值（ VOVP 接地默认 6.1V ）。 3A 负载时压差仅 0.105V ， 40V 耐压可防车载 12V/24V 意外、 PD 异常。

引脚定义 (SOT23-6)

1-VOVP 2-EN 3-VOUT 4-VIN 5-VCC 6-GND

典型应用

充电宝 蓝牙音箱 充电座 电动工具 智能家居 Type-C 设备

PW1600 可调 OVP

耐压70V

电流≤2.5A

内阻80mΩ

OVP4~55V 可调

封装SOT23-6

特色 高耐压70V

PW2609A 高耐压升级版。 70V 耐压、可调 OVP 至 55V 。欧盟 USB Type-C 42V 认证常用方案。引脚与 PW2609A 兼容， PCB 可复用。

详细说明

PW1600 是 PW2609A 的高耐压升级版， 2.5A 输出、可调 4V~55V OVP 阈值、输入耐压高达 70V 、内阻 80m Ω、 SOT23-6 封装。适合车载 24V/48V 、工业总线、太阳能面板等高压接入场景。欧盟 USB Type-C 42V 认证（ IEC 62368-1 ）常用方案， 70V 耐压远超认证要求。引脚与 PW2609A 兼容， PCB 可复用。

引脚定义 (SOT23-6)

1-VOVP 2-EN 3-VOUT 4-VIN 5-VCC 6-GND

典型应用

车载 24V/48V 工业总线 太阳能面板 Type-C 42V 认证

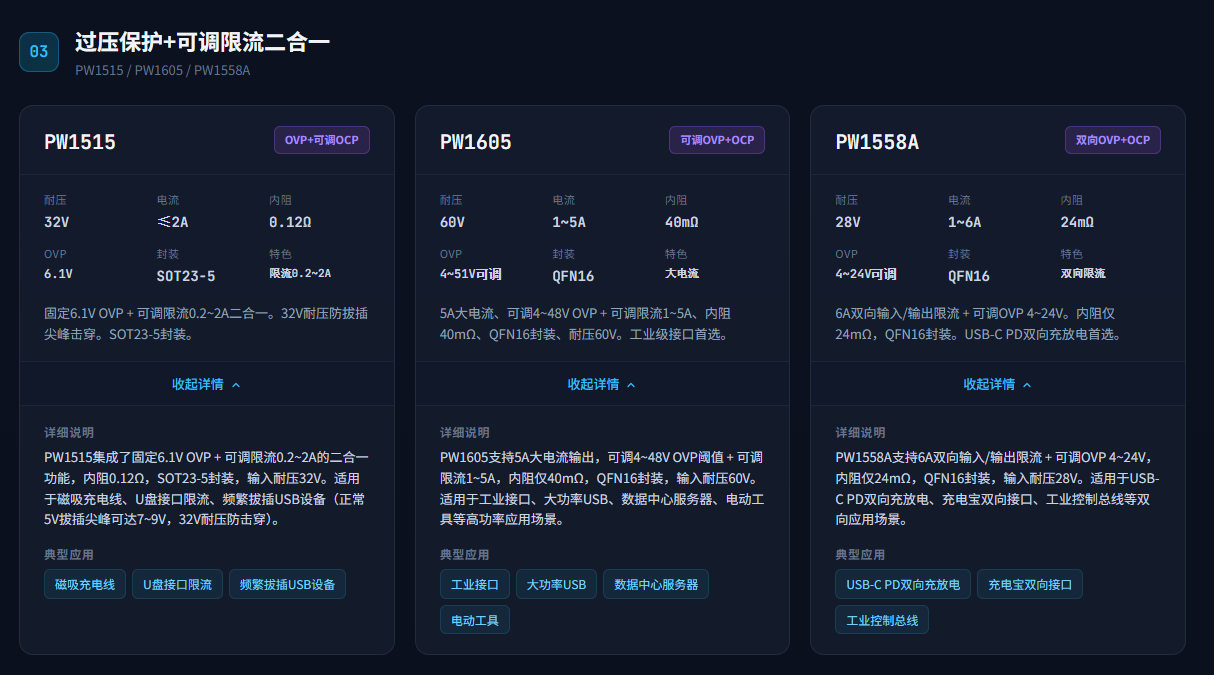

03 过压保护+ 可调限流二合一

PW1515 / PW1605 / PW1558A

PW1515

OVP+ 可调 OCP

耐压32V

电流≤2A

内阻0.12Ω

OVP6.1V

封装SOT23-5

特色 限流0.2~2A

固定 6.1V OVP + 可调限流 0.2~2A 二合一。 32V 耐压防拔插尖峰击穿。 SOT23-5 封装。

详细说明

PW1515 集成了固定 6.1V OVP + 可调限流 0.2~2A 的二合一功能，内阻 0.12 Ω， SOT23-5 封装，输入耐压 32V 。适用于磁吸充电线、 U 盘接口限流、频繁拔插 USB 设备（正常 5V 拔插尖峰可达 7~9V ， 32V 耐压防击穿）。

典型应用

磁吸充电线 U 盘接口限流 频繁拔插 USB 设备

PW1605 可调 OVP+OCP

耐压60V

电流1~5A

内阻40mΩ

OVP4~51V 可调

封装QFN16

特色 大电流

5A 大电流、可调 4~48V OVP + 可调限流 1~5A 、内阻 40m Ω、 QFN16 封装、耐压 60V 。工业级接口首选。

详细说明

PW1605 支持 5A 大电流输出，可调 4~48V OVP 阈值 + 可调限流 1~5A ，内阻仅 40m Ω， QFN16 封装，输入耐压 60V 。适用于工业接口、大功率 USB 、数据中心服务器、电动工具等高功率应用场景。

典型应用

工业接口 大功率 USB 数据中心服务器 电动工具

PW1558A 双向 OVP+OCP

耐压28V

电流1~6A

内阻24mΩ

OVP4~24V 可调

封装QFN16

特色 双向限流

6A 双向输入 / 输出限流 + 可调 OVP 4~24V 。内阻仅 24m Ω， QFN16 封装。 USB-C PD 双向充放电首选。

详细说明

PW1558A 支持 6A 双向输入 / 输出限流 + 可调 OVP 4~24V ，内阻仅 24m Ω， QFN16 封装，输入耐压 28V 。适用于 USB-C PD 双向充放电、充电宝双向接口、工业控制总线等双向应用场景。

典型应用

USB-C PD 双向充放电 充电宝双向接口 工业控制总线

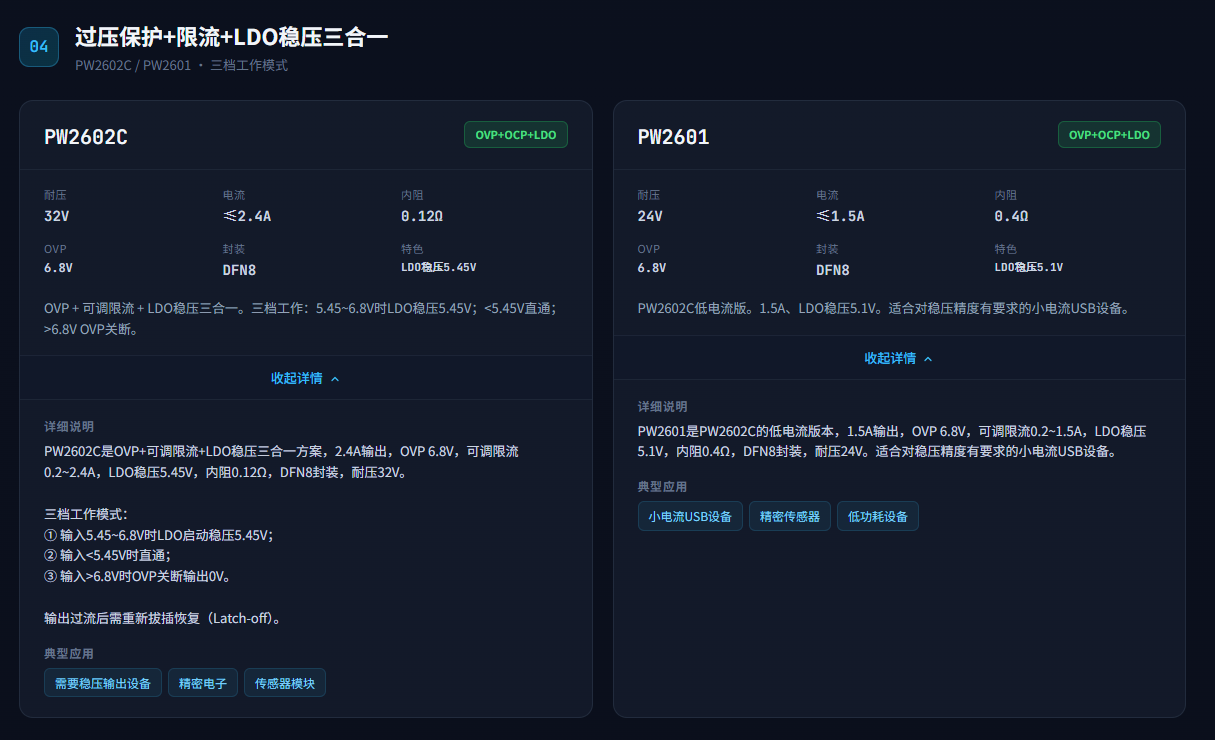

04 过压保护+ 限流 +LDO 稳压三合一

PW2602C / PW2601 · 三档工作模式

PW2602C

OVP+OCP+LDO

耐压32V

电流≤2.4A

内阻0.12Ω

OVP6.8V

封装DFN8

特色LDO 稳压 5.45V

OVP + 可调限流 + LDO 稳压三合一。三档工作： 5.45~6.8V 时 LDO 稳压 5.45V ； <5.45V 直通； >6.8V OVP 关断。

详细说明

PW2602C 是 OVP+ 可调限流 +LDO 稳压三合一方案， 2.4A 输出， OVP 6.8V ，可调限流 0.2~2.4A ， LDO 稳压 5.45V ，内阻 0.12 Ω， DFN8 封装，耐压 32V 。 三档工作模式： ① 输入 5.45~6.8V 时 LDO 启动稳压 5.45V ； ② 输入 <5.45V 时直通； ③ 输入 >6.8V 时 OVP 关断输出 0V 。 输出过流后需重新拔插恢复（ Latch-off ）。

典型应用

需要稳压输出设备 精密电子 传感器模块

PW2601 OVP+OCP+LDO

耐压24V

电流≤1.5A

内阻0.4Ω

OVP6.8V

封装DFN8

特色LDO 稳压 5.1V

PW2602C 低电流版。 1.5A 、 LDO 稳压 5.1V 。适合对稳压精度有要求的小电流 USB 设备。

详细说明

PW2601 是 PW2602C 的低电流版本， 1.5A 输出， OVP 6.8V ，可调限流 0.2~1.5A ， LDO 稳压 5.1V ，内阻 0.4 Ω， DFN8 封装，耐压 24V 。适合对稳压精度有要求的小电流 USB 设备。

典型应用

小电流 USB 设备 精密传感器 低功耗设备

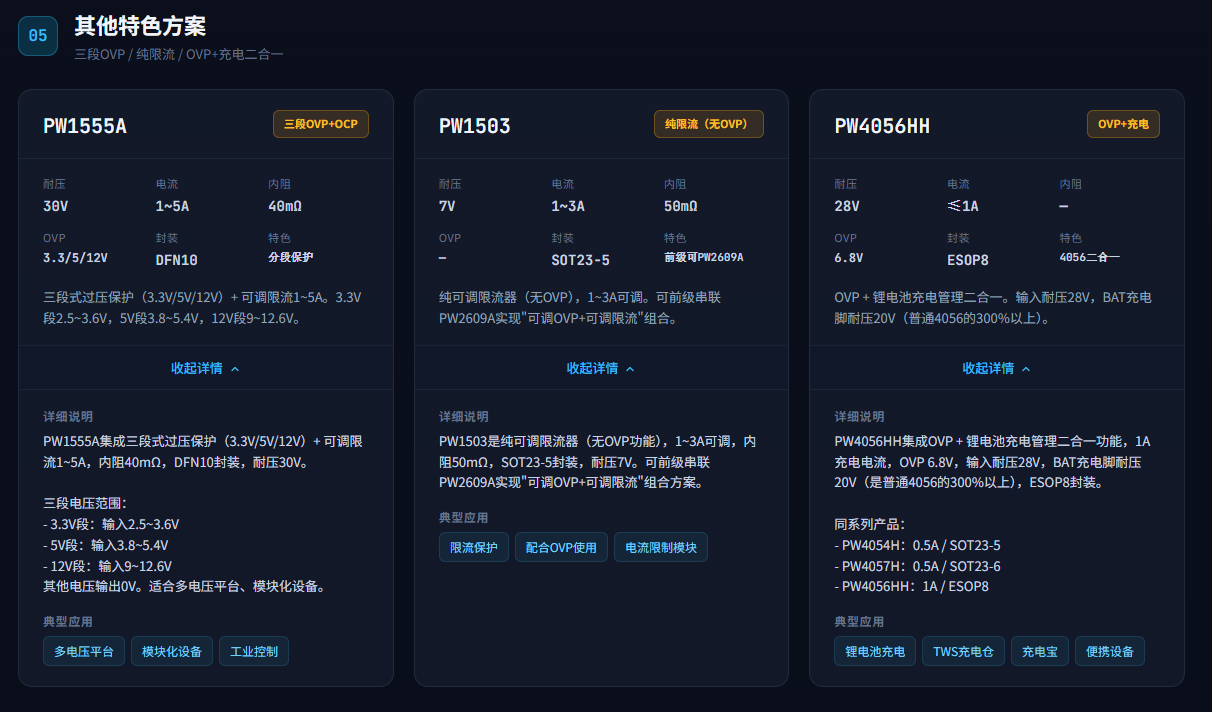

05 其他特色方案

三段OVP / 纯限流 / OVP+ 充电二合一

PW1555A 三段 OVP+OCP

耐压30V

电流1~5A

内阻40mΩ

OVP3.3/5/12V

封装DFN10

特色 分段保护

三段式过压保护（ 3.3V/5V/12V ） + 可调限流 1~5A 。 3.3V 段 2.5~3.6V ， 5V 段 3.8~5.4V ， 12V 段 9~12.6V 。

详细说明

PW1555A 集成三段式过压保护（ 3.3V/5V/12V ） + 可调限流 1~5A ，内阻 40m Ω， DFN10 封装，耐压 30V 。 三段电压范围： - 3.3V 段：输入 2.5~3.6V - 5V 段：输入 3.8~5.4V - 12V 段：输入 9~12.6V 其他电压输出 0V 。适合多电压平台、模块化设备。

典型应用

多电压平台 模块化设备 工业控制

PW1503 纯限流（无 OVP ）

耐压7V

电流1~3A

内阻50mΩ

OVP—

封装SOT23-5

特色 前级可PW2609A

纯可调限流器（无 OVP ）， 1~3A 可调。可前级串联 PW2609A 实现 " 可调 OVP+ 可调限流 " 组合。

详细说明

PW1503 是纯可调限流器（无 OVP 功能）， 1~3A 可调，内阻 50m Ω， SOT23-5 封装，耐压 7V 。可前级串联 PW2609A 实现 " 可调 OVP+ 可调限流 " 组合方案。

典型应用

限流保护 配合 OVP 使用 电流限制模块

PW4056HH OVP+ 充电

耐压28V

电流≤1A

内阻—

OVP6.8V

封装ESOP8

特色4056 二合一

OVP + 锂电池充电管理二合一。输入耐压 28V ， BAT 充电脚耐压 20V （普通 4056 的 300% 以上）。

详细说明

PW4056HH 集成 OVP + 锂电池充电管理二合一功能， 1A 充电电流， OVP 6.8V ，输入耐压 28V ， BAT 充电脚耐压 20V （是普通 4056 的 300% 以上）， ESOP8 封装。 同系列产品： - PW4054H ： 0.5A / SOT23-5 - PW4057H ： 0.5A / SOT23-6 - PW4056HH ： 1A / ESOP8

典型应用

锂电池充电 TWS 充电仓 充电宝 便携设备

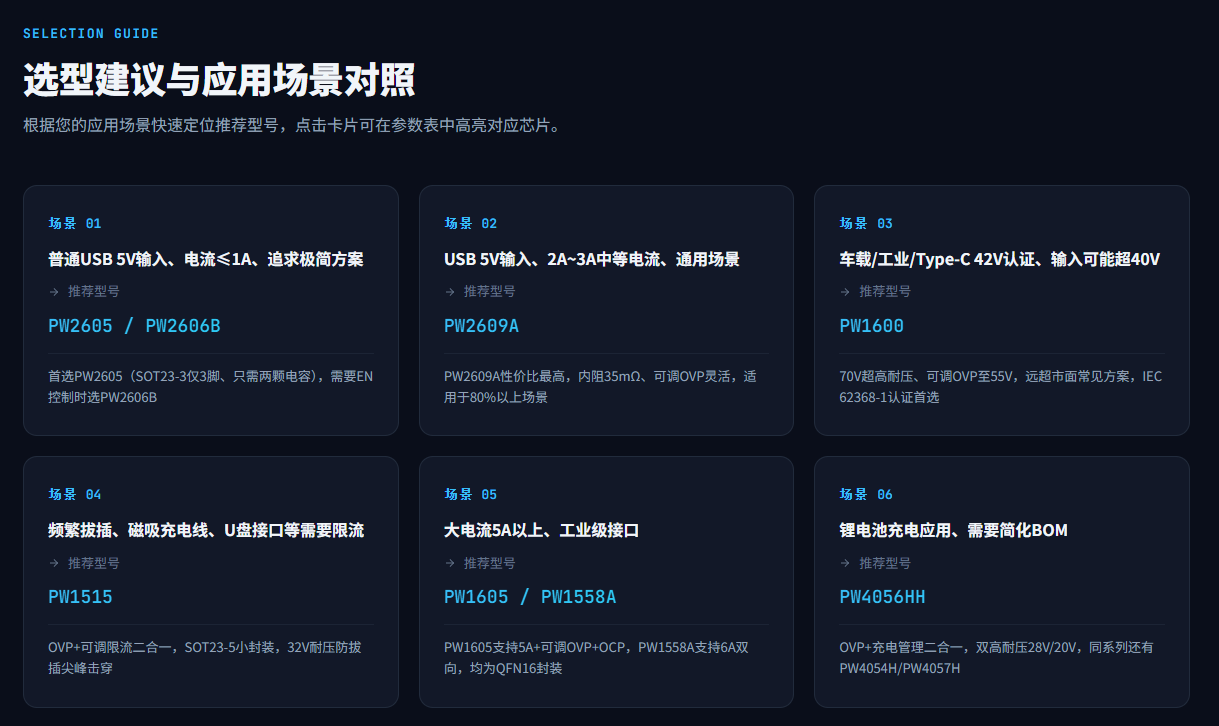

选型建议与应用场景对照

根据您的应用场景快速定位推荐型号，点击卡片可在参数表中高亮对应芯片。

场景 01

普通 USB 5V 输入、电流≤ 1A 、追求极简方案

推荐型号

PW2605 / PW2606B

首选 PW2605 （ SOT23-3 仅 3 脚、只需两颗电容），需要 EN 控制时选 PW2606B

场景 02

USB 5V 输入、 2A~3A 中等电流、通用场景

推荐型号

PW2609A

PW2609A 性价比最高，内阻 35m Ω、可调 OVP 灵活，适用于 80% 以上场景

场景 03

车载 / 工业 /Type-C 42V 认证、输入可能超 40V

推荐型号

PW1600

70V 超高耐压、可调 OVP 至 55V ，远超市面常见方案， IEC 62368-1 认证首选

场景 04

频繁拔插、磁吸充电线、 U 盘接口等需要限流

推荐型号

PW1515

OVP+ 可调限流二合一， SOT23-5 小封装， 32V 耐压防拔插尖峰击穿

场景 05

大电流 5A 以上、工业级接口

推荐型号

PW1605 / PW1558A

PW1605 支持 5A+ 可调 OVP+OCP ， PW1558A 支持 6A 双向，均为 QFN16 封装

场景 06

锂电池充电应用、需要简化 BOM

推荐型号

PW4056HH

OVP+ 充电管理二合一，双高耐压 28V/20V ，同系列还有 PW4054H/PW4057H

覆盖 1A~6A 全电流范围，
从纯 OVP 到 OVP+OCP+LDO 三合一

平芯微半导体（PWChip ） USB OVP 芯片全系列覆盖 SOT23-3 到 QFN16 、固定 6.1V 到可调 4~55V 。 PW2609A 作为最畅销型号，以 3A/35mΩ/ 可调 OVP/SOT23-6 综合优势，适用于 80% 以上普通 USB 5V 过压保护场景。

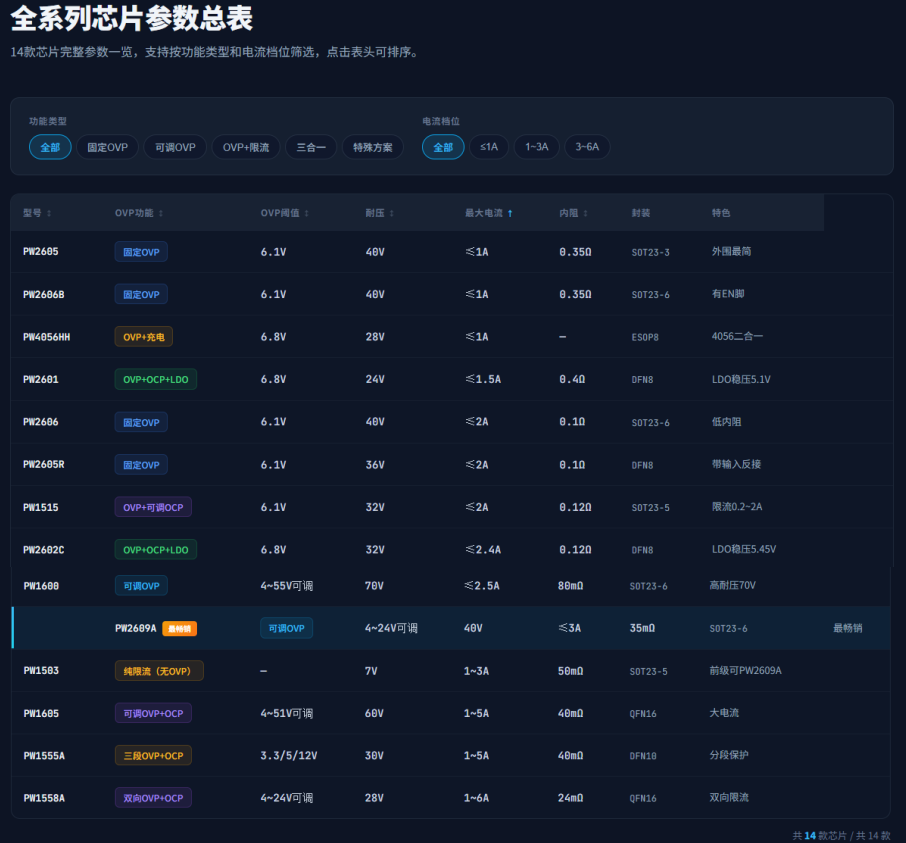

14 款 全系列芯片型号

1A~6A 电流范围覆盖

70V 最高耐压等级

24mΩ 最低导通内阻
