OVP 过压保护 / OCP 过流限流保护芯片

大电流限流 · 高压 · 高集成硬件 IC · 选型大齐全

70V 输入耐压

6A 输出限流

9+ 型号可选

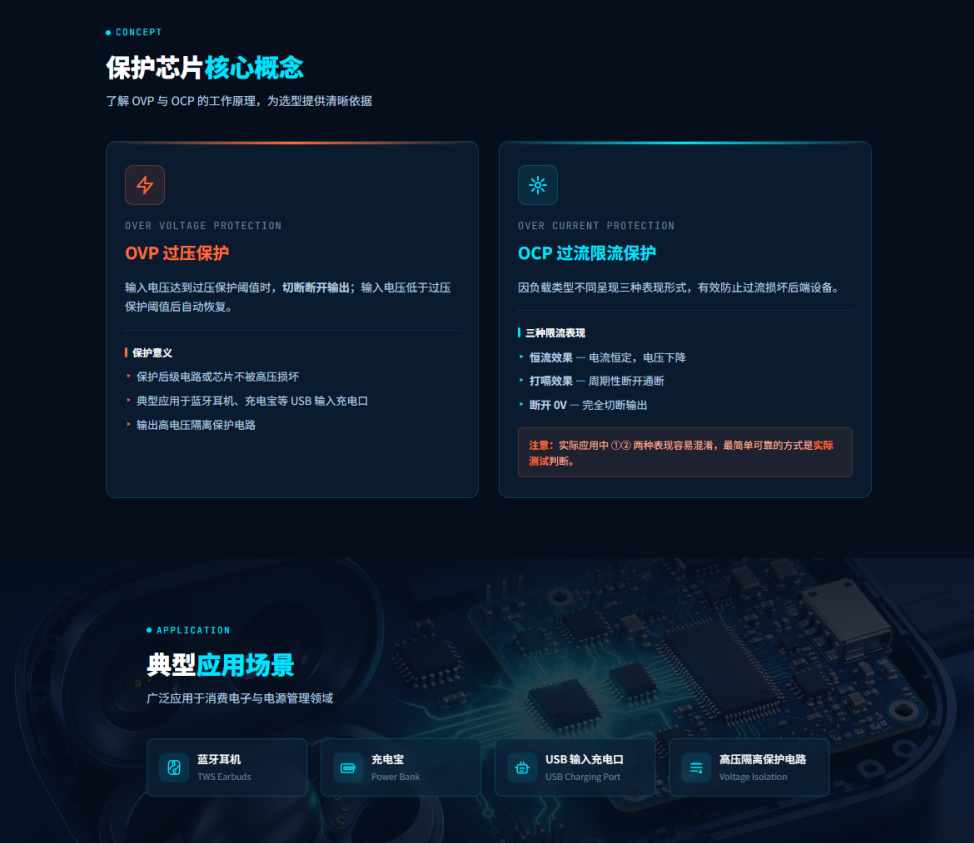

保护芯片核心概念

了解 OVP 与 OCP 的工作原理，为选型提供清晰依据

OVP 过压保护

输入电压达到过压保护阈值时，切断断开输出；输入电压低于过压保护阈值后自动恢复。

保护意义

保护后级电路或芯片不被高压损坏

典型应用于蓝牙耳机、充电宝等 USB 输入充电口

输出高电压隔离保护电路

OCP 过流限流保护

因负载类型不同呈现三种表现形式，有效防止过流损坏后端设备。

三种限流表现

恒流效果 — 电流恒定，电压下降

打嗝效果 — 周期性断开通断

断开 0V — 完全切断输出

注意：实际应用中 ①② 两种表现容易混淆，最简单可靠的方式是实际测试判断。

典型应用场景

广泛应用于消费电子与电源管理领域

蓝牙耳机 TWS Earbuds

充电宝 Power Bank

USB 输入充电口 USB Charging Port

高压隔离保护电路 Voltage Isolation

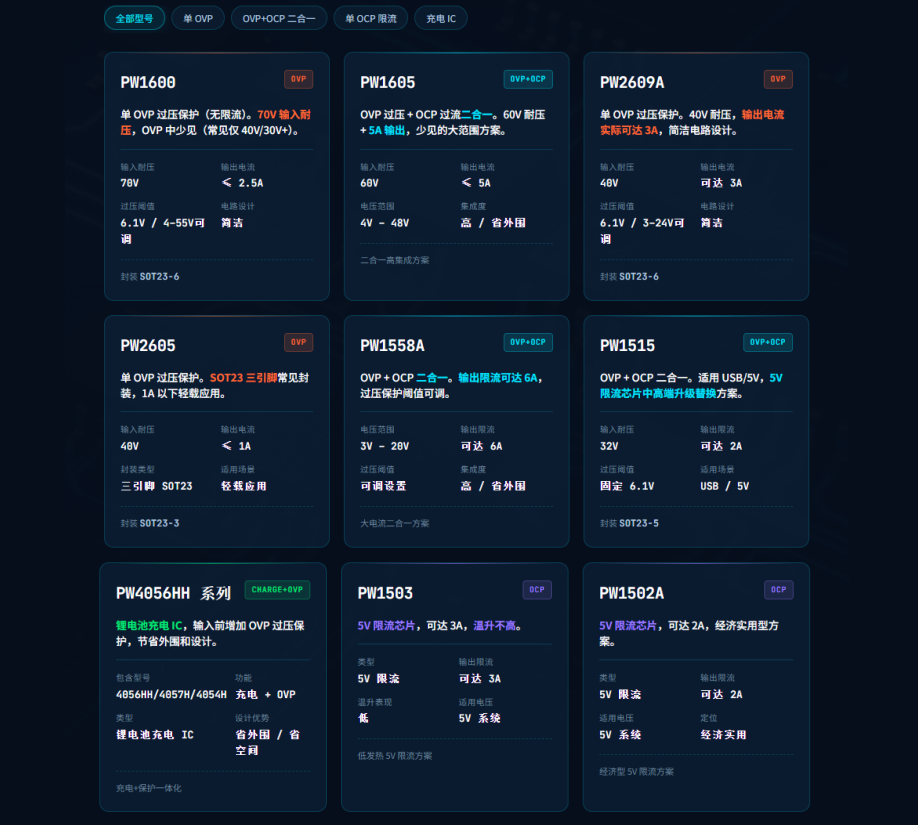

产品选型列表

9 款主力型号，覆盖单 OVP 、 OVP+OCP 二合一、充电 IC 等多种需求

PW1600 OVP

单 OVP 过压保护（无限流）。 70V 输入耐压， OVP 中少见（常见仅 40V/30V+ ）。

输入耐压70V

输出电流≤ 2.5A

过压阈值6.1V / 4–55V 可调

电路设计 简洁

封装 SOT23-6

PW1605 OVP+OCP

OVP 过压 + OCP 过流二合一。 60V 耐压 + 5A 输出，少见的大范围方案。

输入耐压60V

输出电流≤ 5A

电压范围4V – 48V

集成度 高 / 省外围

二合一高集成方案

PW2609A OVP

单 OVP 过压保护。 40V 耐压，输出电流实际可达 3A ，简洁电路设计。

输入耐压40V

输出电流 可达 3A

过压阈值6.1V / 3–24V 可调

电路设计 简洁

封装 SOT23-6

PW2605 OVP

单 OVP 过压保护。 SOT23 三引脚常见封装， 1A 以下轻载应用。

输入耐压40V

输出电流≤ 1A

封装类型 三引脚 SOT23

适用场景 轻载应用

封装 SOT23-3

PW1558A OVP+OCP

OVP + OCP 二合一。输出限流可达 6A ，过压保护阈值可调。

电压范围3V – 20V

输出限流 可达 6A

过压阈值 可调设置

集成度 高 / 省外围

大电流二合一方案

PW1515 OVP+OCP

OVP + OCP 二合一。适用 USB/5V ， 5V 限流芯片中高端升级替换方案。

输入耐压32V

输出限流 可达 2A

过压阈值 固定 6.1V

适用场景USB / 5V

封装 SOT23-5

PW4056HH 系列 CHARGE+OVP

锂电池充电 IC ，输入前增加 OVP 过压保护，节省外围和设计。

包含型号4056HH/4057H/4054H

功能 充电 + OVP

类型 锂电池充电 IC

设计优势 省外围 / 省空间

充电 + 保护一体化

PW1503 OCP

5V 限流芯片，可达 3A ，温升不高。

类型5V 限流

输出限流 可达 3A

温升表现 低

适用电压5V 系统

低发热 5V 限流方案

PW1502A OCP

5V 限流芯片，可达 2A ，经济实用型方案。

类型5V 限流

输出限流 可达 2A

适用电压5V 系统

定位 经济实用

经济型 5V 限流方案

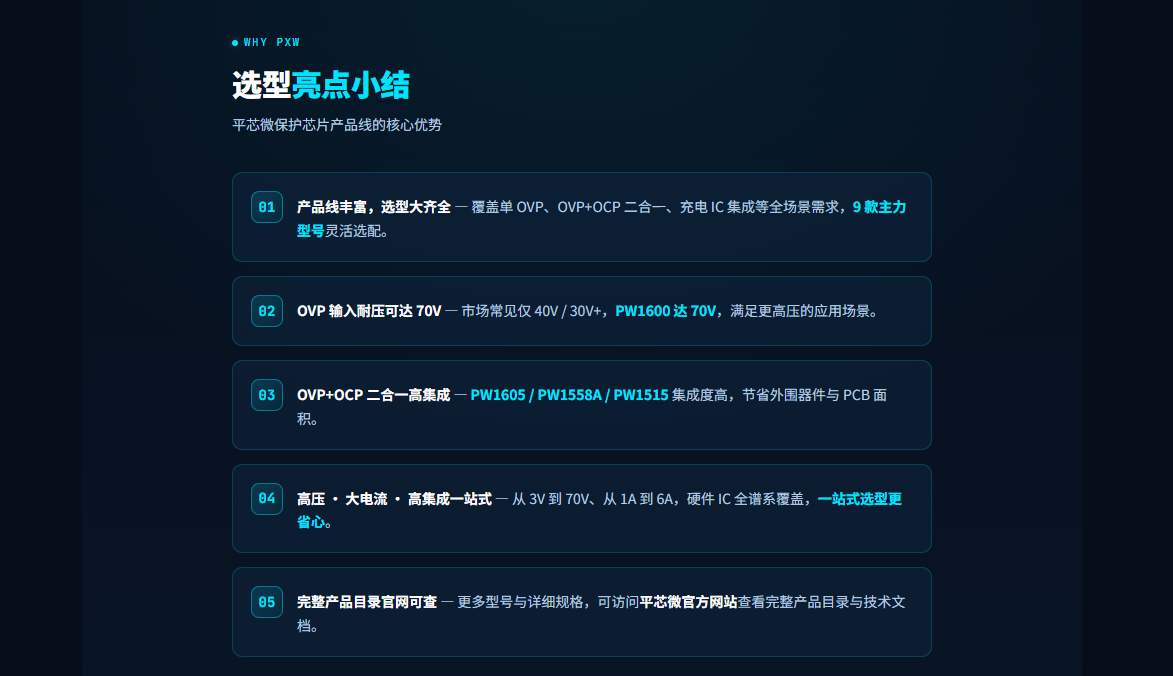

选型亮点小结

平芯微保护芯片产品线的核心优势

01 产品线丰富，选型大齐全 — 覆盖单 OVP 、 OVP+OCP 二合一、充电 IC 集成等全场景需求， 9 款主力型号灵活选配。

02 OVP 输入耐压可达 70V — 市场常见仅 40V / 30V+ ， PW1600 达 70V ，满足更高压的应用场景。

03 OVP+OCP 二合一高集成 — PW1605 / PW1558A / PW1515 集成度高，节省外围器件与 PCB 面积。

04 高压 · 大电流 · 高集成一站式 — 从 3V 到 70V 、从 1A 到 6A ，硬件 IC 全谱系覆盖，一站式选型更省心。

05 完整产品目录官网可查 — 更多型号与详细规格，可访问平芯微官方网站查看完整产品目录与技术文档。
