双节锂电池保护 IC 完整设计指南

参考设计 + 过流计算 + 电压检测 + 充电搭配，电路图 BOM 全公开。 基于 PW7120 芯片，从 3A 到 15A 四套方案直接套用。

4套参考方案

3–15A持续电流范围

6+充电搭配方案

12 张完整电路图

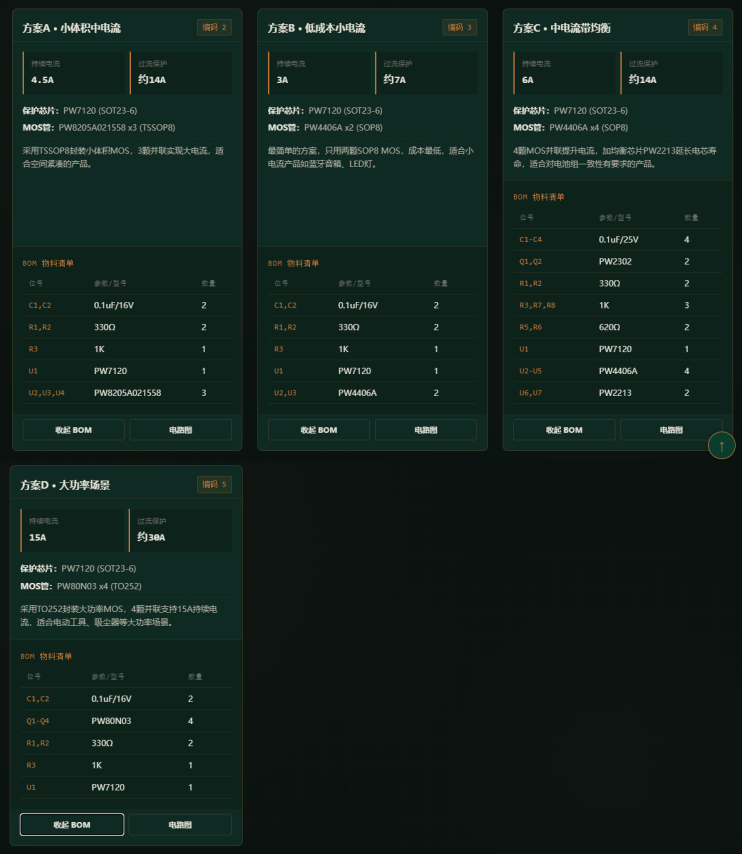

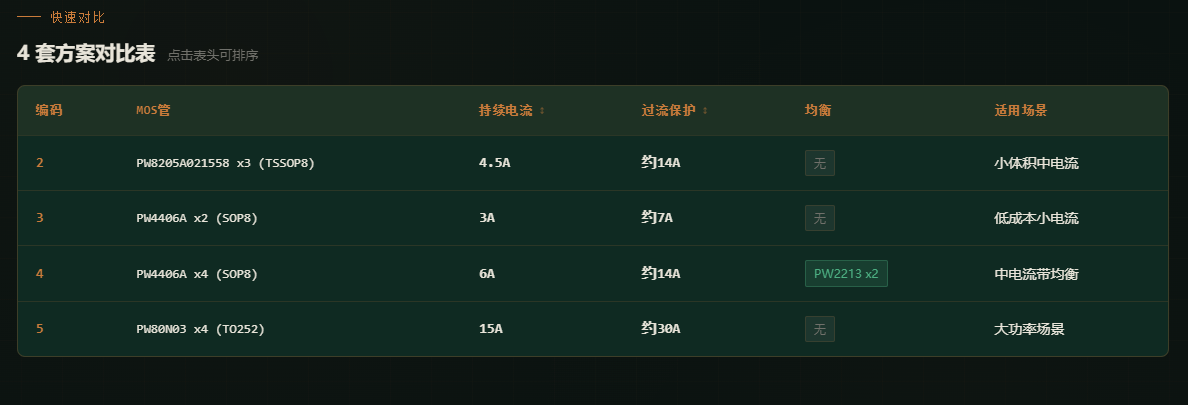

双节锂电池保护IC 参考设计方案

以下 4 套方案都基于 PW7120 保护 IC ，覆盖从 3A 到 15A 持续电流， 每套带完整电路图和 BOM ，可直接参考使用。

方案 A · 小体积中电流 编码 2

持续电流 4.5A

过流保护 约14A

保护芯片： PW7120 (SOT23-6)

MOS 管： PW8205A021558 x3 (TSSOP8)

采用 TSSOP8 封装小体积 MOS ， 3 颗并联实现大电流，适合空间紧凑的产品。

方案 B · 低成本小电流 编码 3

持续电流 3A

过流保护 约7A

保护芯片： PW7120 (SOT23-6)

MOS 管： PW4406A x2 (SOP8)

最简单的方案，只用两颗 SOP8 MOS ，成本最低，适合小电流产品如蓝牙音箱、 LED 灯。

方案 C · 中电流带均衡 编码 4

持续电流 6A

过流保护 约14A

保护芯片： PW7120 (SOT23-6)

MOS 管： PW4406A x4 (SOP8)

4 颗 MOS 并联提升电流，加均衡芯片 PW2213 延长电芯寿命，适合对电池组一致性有要求的产品。

方案 D · 大功率场景 编码 5

持续电流

15A

过流保护

约30A

保护芯片： PW7120 (SOT23-6)

MOS 管： PW80N03 x4 (TO252)

采用 TO252 封装大功率 MOS ， 4 颗并联支持 15A 持续电流，适合电动工具、吸尘器等大功率场景。

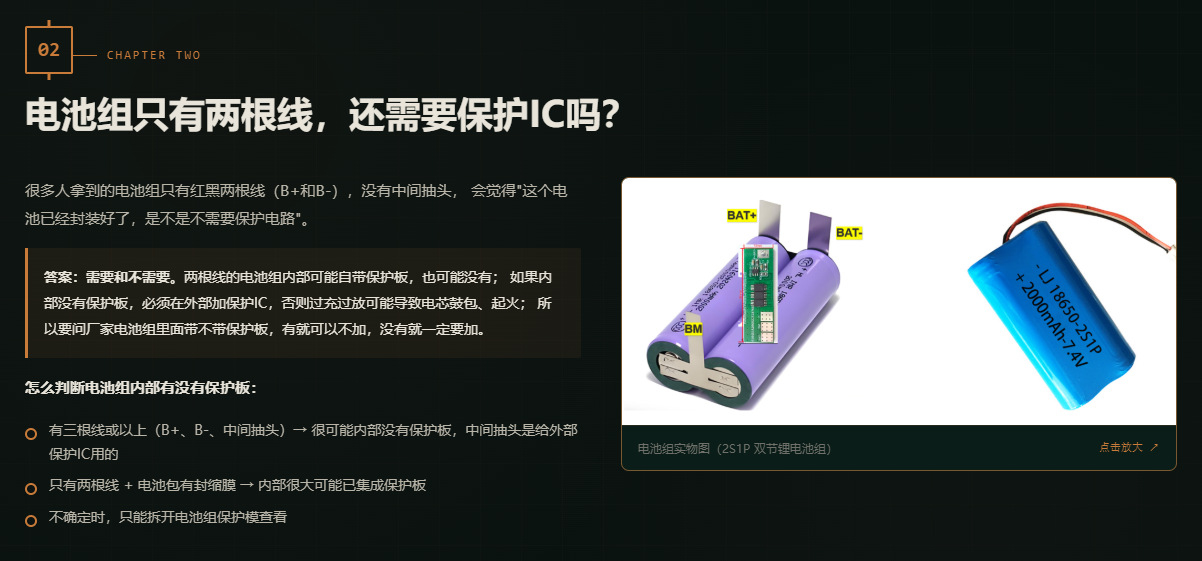

电池组只有两根线，还需要保护IC 吗？

很多人拿到的电池组只有红黑两根线（B+ 和 B- ），没有中间抽头， 会觉得 " 这个电池已经封装好了，是不是不需要保护电路 " 。

答案：需要和不需要。两根线的电池组内部可能自带保护板，也可能没有； 如果内部没有保护板，必须在外部加保护 IC ，否则过充过放可能导致电芯鼓包、起火； 所以要问厂家电池组里面带不带保护板，有就可以不加，没有就一定要加。

怎么判断电池组内部有没有保护板：

有三根线或以上（ B+ 、 B- 、中间抽头）→ 很可能内部没有保护板，中间抽头是给外部保护 IC 用的

只有两根线 + 电池包有封缩膜 → 内部很大可能已集成保护板

不确定时，只能拆开电池组保护模查看

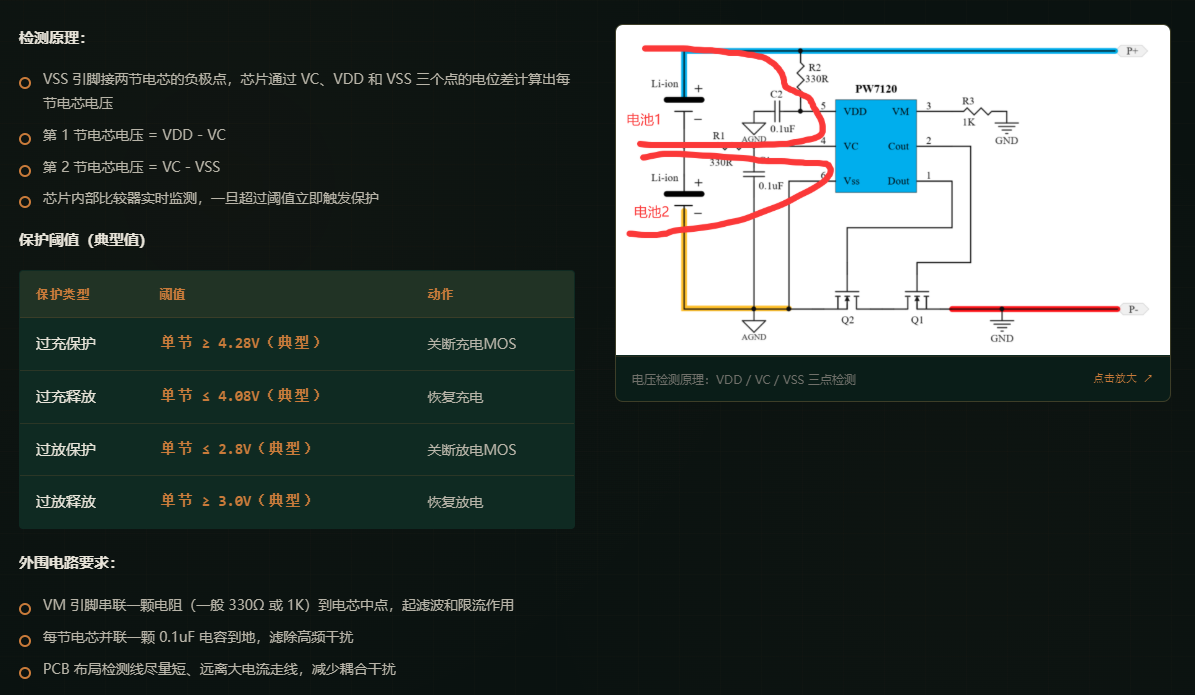

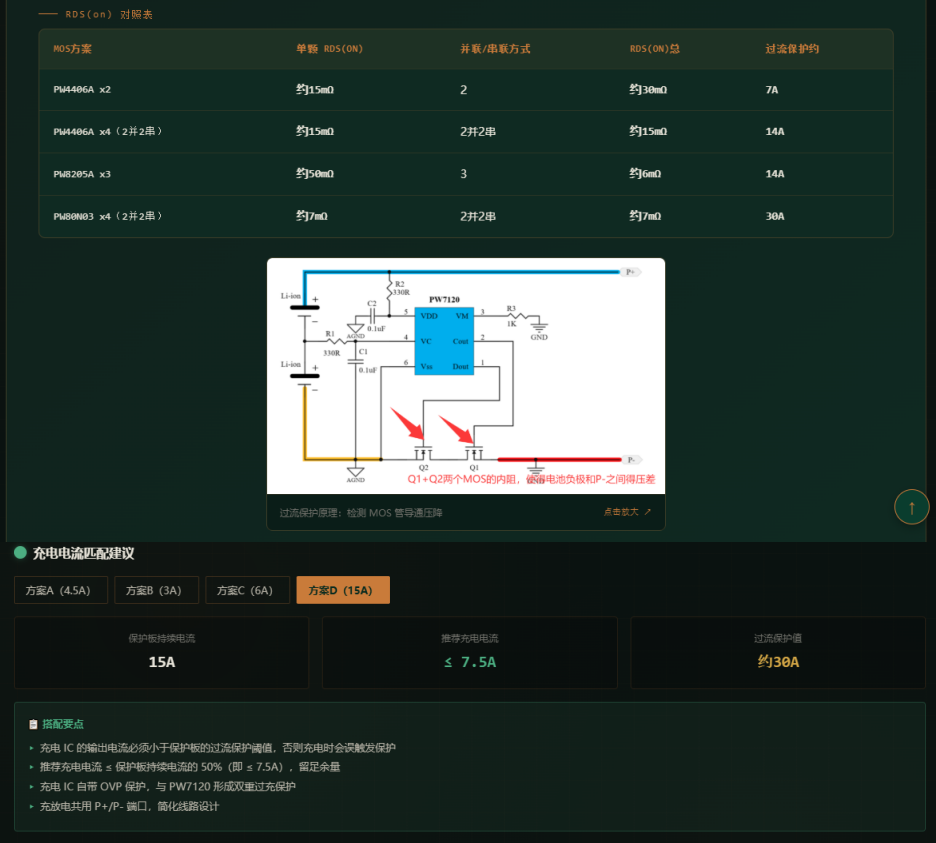

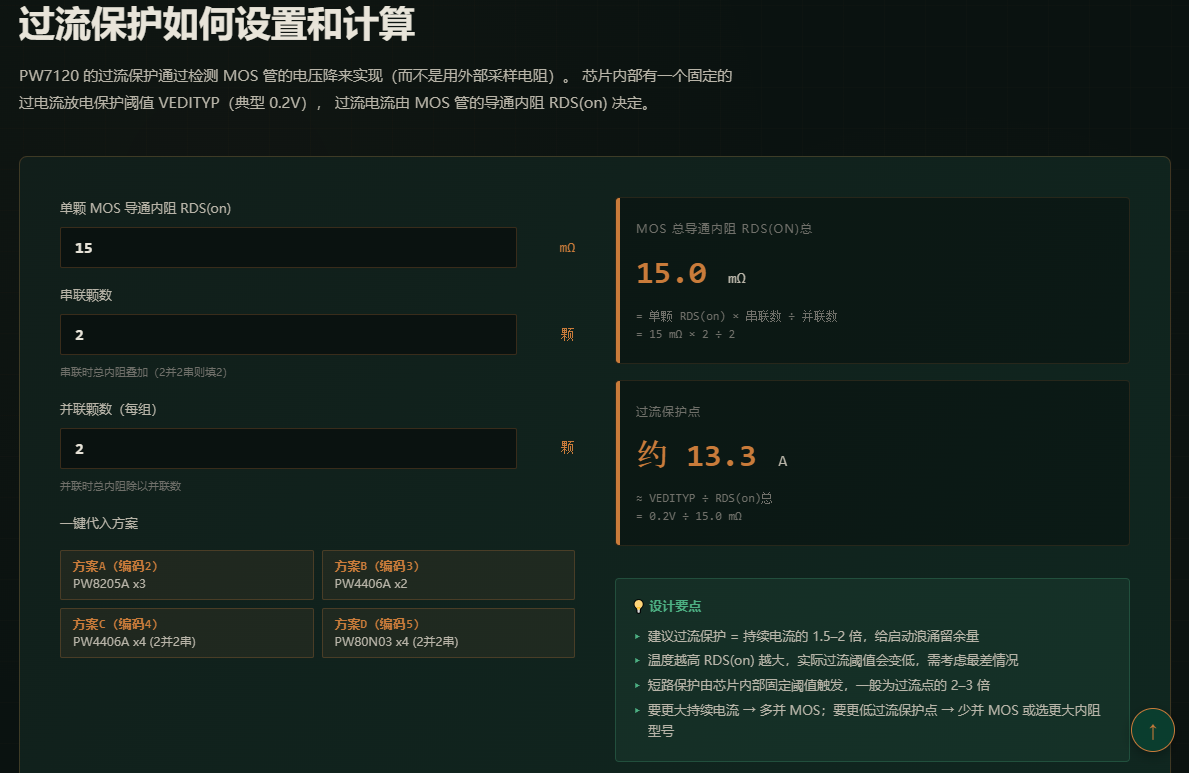

过流保护如何设置和计算

PW7120 的过流保护通过检测 MOS 管的电压降来实现（而不是用外部采样电阻）。 芯片内部有一个固定的过电流放电保护阈值 VEDITYP （典型 0.2V ）， 过流电流由 MOS 管的导通内阻 RDS(on) 决定。

设计要点

建议过流保护 = 持续电流的 1.5 – 2 倍，给启动浪涌留余量

温度越高 RDS(on) 越大，实际过流阈值会变低，需考虑最差情况

短路保护由芯片内部固定阈值触发，一般为过流点的 2 – 3 倍

要更大持续电流 → 多并 MOS ；要更低过流保护点 → 少并 MOS 或选更大内阻型号

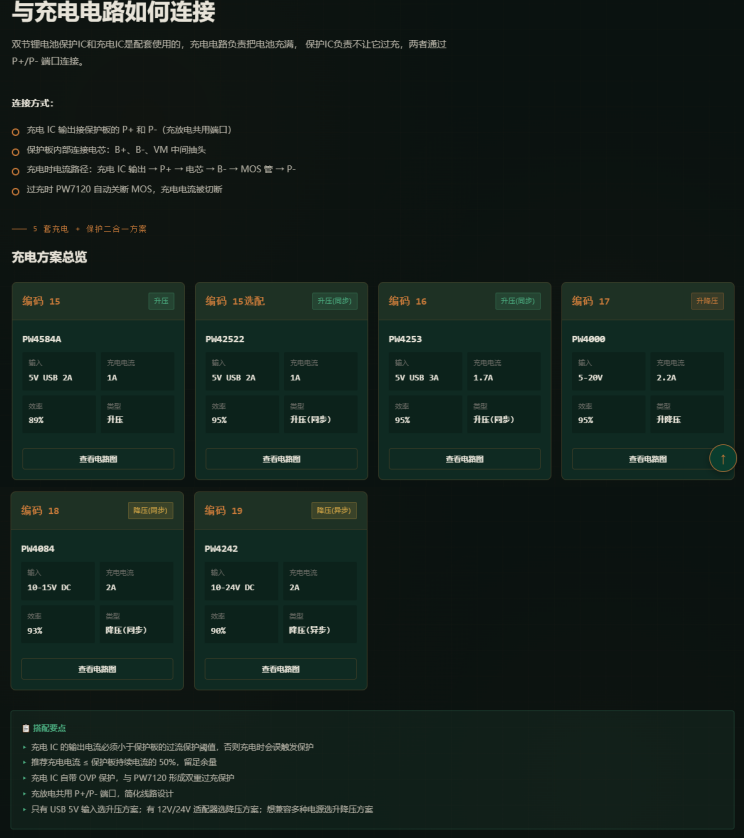

充电电流匹配建议

方案 A （ 4.5A ）

保护板持续电流 4.5A

推荐充电电流 ≤ 2.3A

过流保护值 约14A
