升压芯片选型工具电荷泵 vs DC-DC
基于输出电流、
EMI
敏感度、输入范围等关键参数，
3
道题快速锁定最适合的升压方案与具体芯片型号。
选型口诀
小电流 · 小体积 · 怕 EMI
→ 电荷泵
大电流 · 长续航 · 宽输入
→ 上 Boost

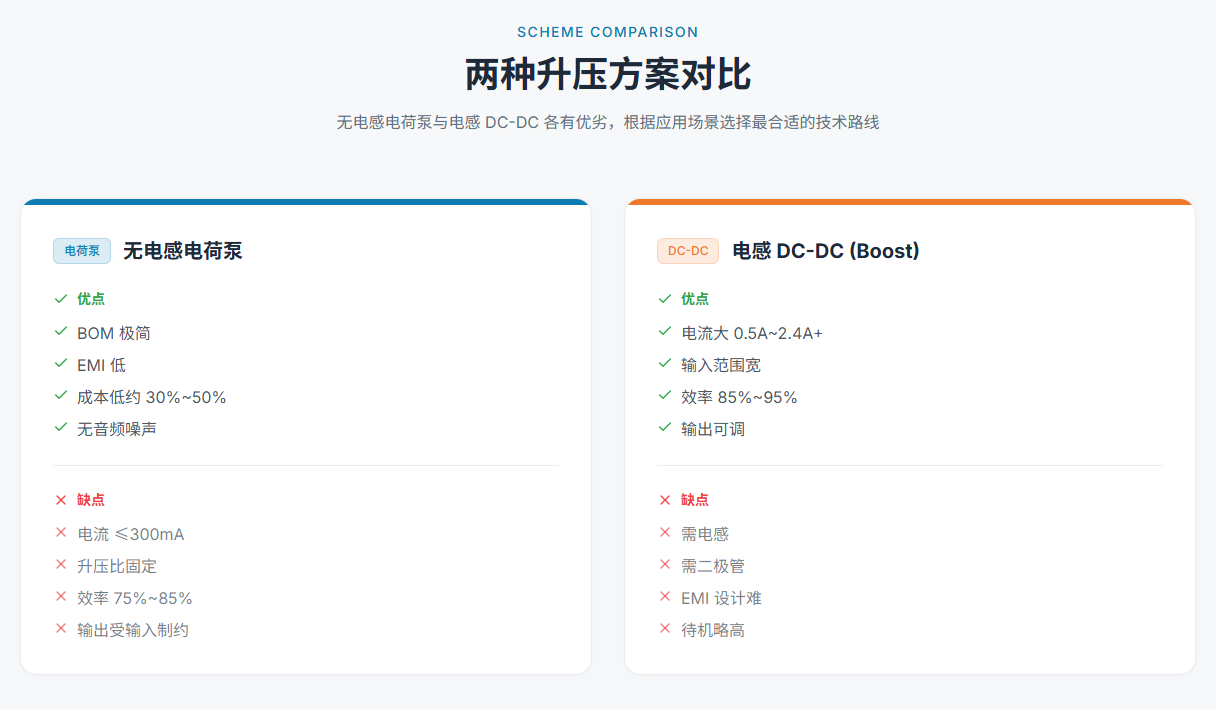

两种升压方案对比
无电感电荷泵与电感 DC-DC 各有优劣，根据应用场景选择最合适的技术路线
电荷泵 无电感电荷泵
优点
BOM 极简
EMI 低
成本低约 30%~50%
无音频噪声
缺点
电流 ≤ 300mA
升压比固定
效率 75%~85%
输出受输入制约
DC-DC 电感 DC-DC (Boost)
优点
电流大 0.5A~2.4A+
输入范围宽
效率 85%~95%
输出可调
缺点
需电感
需二极管
EMI 设计难
待机略高

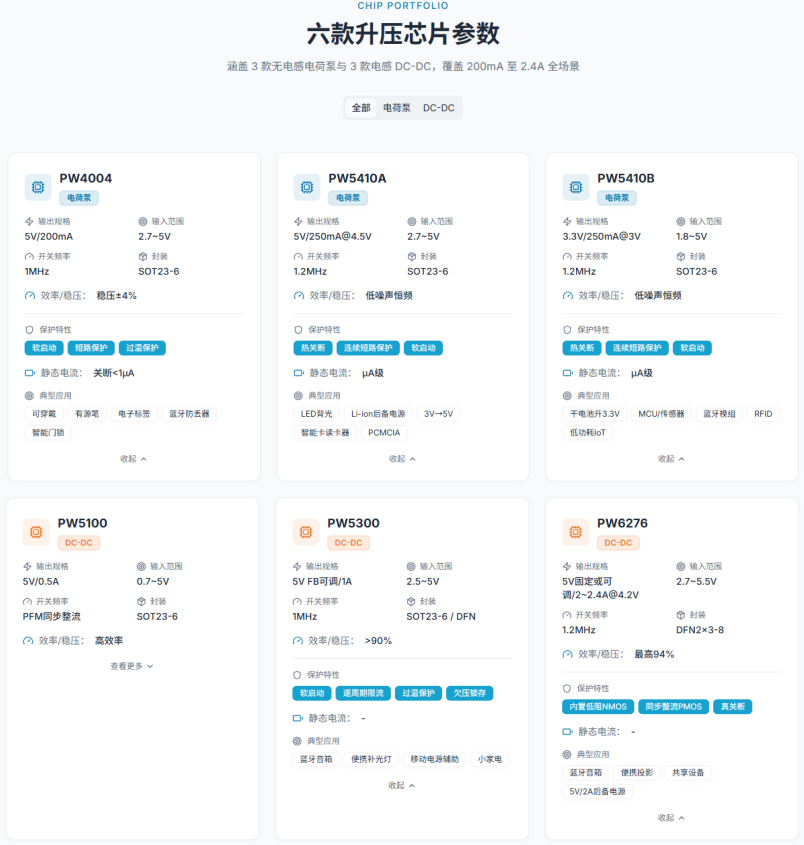

六款升压芯片参数
涵盖 3 款无电感电荷泵与 3 款电感 DC-DC ，覆盖 200mA 至 2.4A 全场景
PW4004 电荷泵
输出规格 5V/200mA
输入范围 2.7~5V
开关频率 1MHz
封装 SOT23-6
效率 / 稳压：稳压± 4%
保护特性
软启动 短路保护 过温保护
静态电流：关断 <1 μ A
典型应用
可穿戴 有源笔 电子标签 蓝牙防丢器 智能门锁
PW5410A 电荷泵
输出规格 5V/250mA@4.5V
输入范围 2.7~5V
开关频率 1.2MHz
封装 SOT23-6
效率 / 稳压：低噪声恒频
保护特性
热关断 连续短路保护 软启动
静态电流： μ A 级
典型应用
LED 背光 Li-ion 后备电源 3V → 5V 智能卡读卡器 PCMCIA
PW5410B 电荷泵
输出规格 3.3V/250mA@3V
输入范围 1.8~5V
开关频率 1.2MHz
封装 SOT23-6
效率 / 稳压：低噪声恒频
保护特性
热关断 连续短路保护 软启动
静态电流： μ A 级
典型应用
干电池升 3.3V MCU/ 传感器 蓝牙模组 RFID 低功耗 IoT
PW5100 DC-DC
输出规格 5V/0.5A
输入范围 0.7~5V
开关频率 PFM 同步整流
封装 SOT23-6
效率 / 稳压：高效率
保护特性
同步整流
静态电流：约 20 μ A
典型应用
玩具 TWS 充电仓 蓝牙防丢器 传感器节点
PW5300 DC-DC
输出规格 5V FB 可调 /1A
输入范围 2.5~5V
开关频率 1MHz
封装 SOT23-6 / DFN
效率 / 稳压： >90%
保护特性
软启动 逐周期限流 过温保护 欠压锁存
静态电流： -
典型应用
蓝牙音箱 便携补光灯 移动电源辅助 小家电
PW6276 DC-DC
输出规格 5V 固定或可调 /2~2.4A@4.2V
输入范围 2.7~5.5V
开关频率 1.2MHz
封装 DFN2 × 3-8
效率 / 稳压：最高 94%
保护特性
内置低阻 NMOS 同步整流 PMOS 真关断
静态电流： -
典型应用
蓝牙音箱 便携投影 共享设备 5V/2A 后备电源
