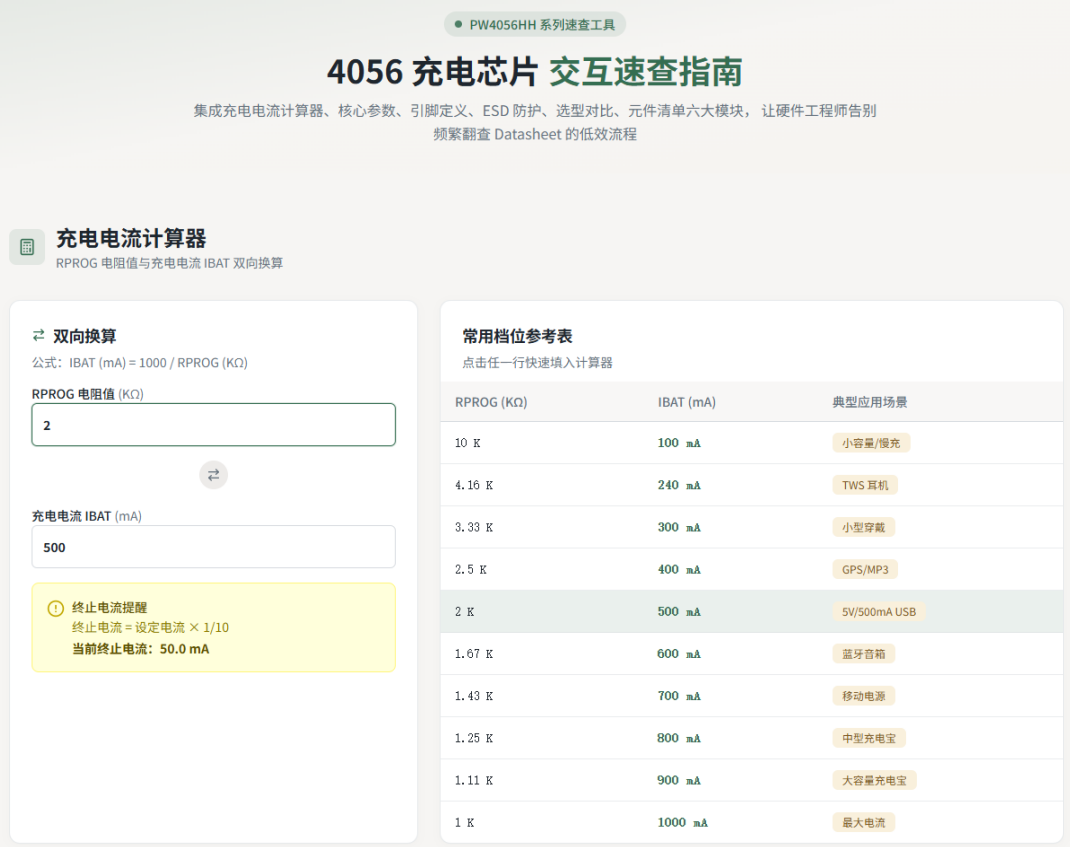

4056 充电芯片 交互速查指南

集成充电电流计算器、核心参数、引脚定义、 ESD 防护、选型对比、元件清单六大模块， 让硬件工程师告别频繁翻查 Datasheet 的低效流程

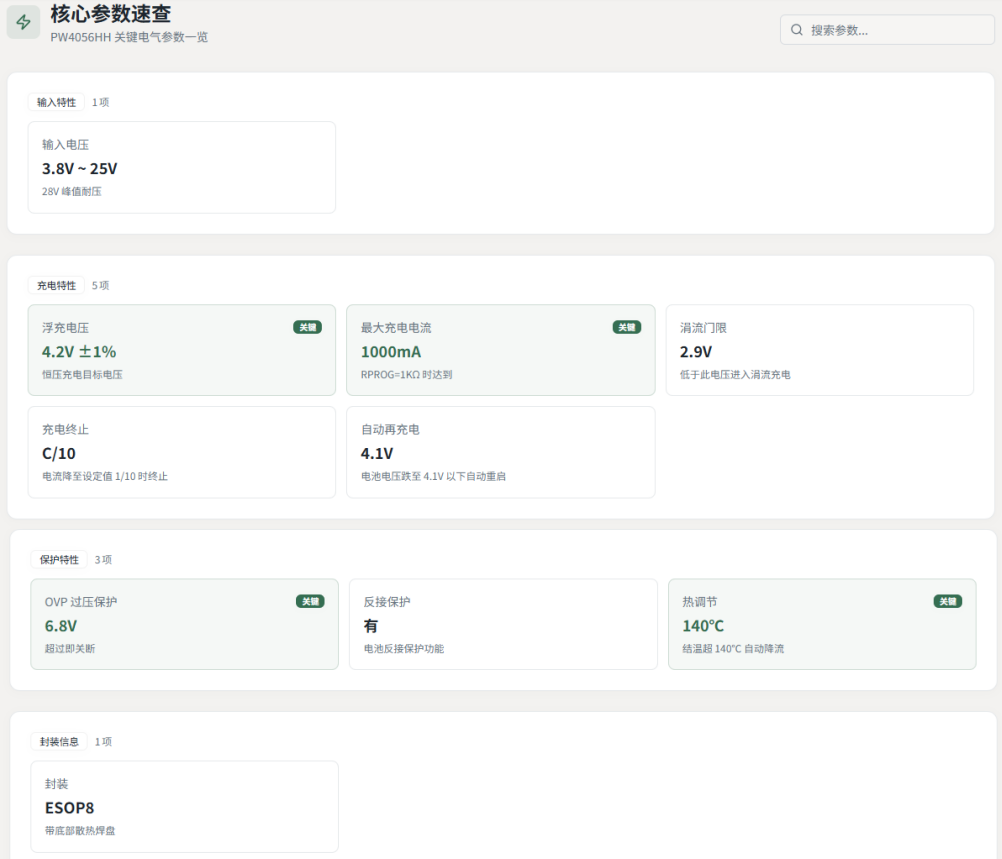

核心参数速查

PW4056HH 关键电气参数一览

输入特性 1 项

输入电压

3.8V ~ 25V 28V 峰值耐压

充电特性 5 项

浮充电压 关键

4.2V ± 1% 恒压充电目标电压

最大充电电流 关键

1000mA RPROG=1K Ω 时达到

涓流门限 2.9V

低于此电压进入涓流充电

充电终止

C/10 电流降至设定值 1/10 时终止

自动再充电

4.1V 电池电压跌至 4.1V 以下自动重启

保护特性 3 项

OVP 过压保护 关键

6.8V 超过即关断

反接保护

有 电池反接保护功能

热调节 关键

140 ℃ 结温超 140 ℃ 自动降流

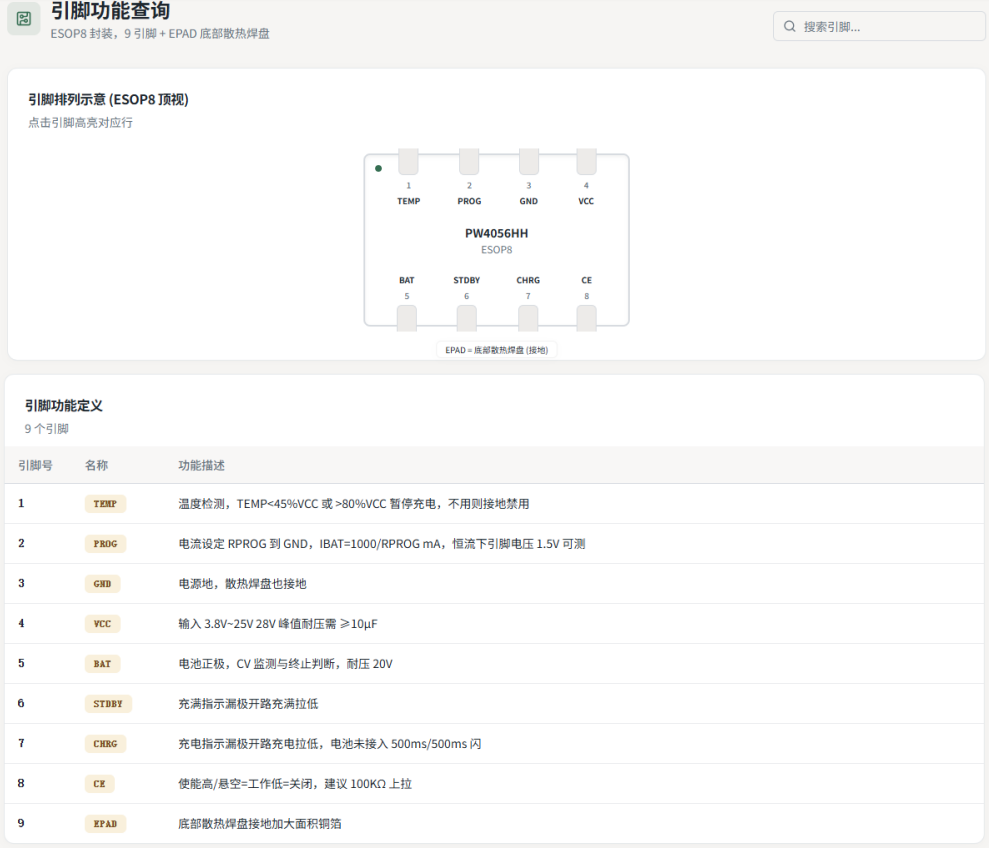

封装信息 1 项

封装 ESOP8

带底部散热焊盘

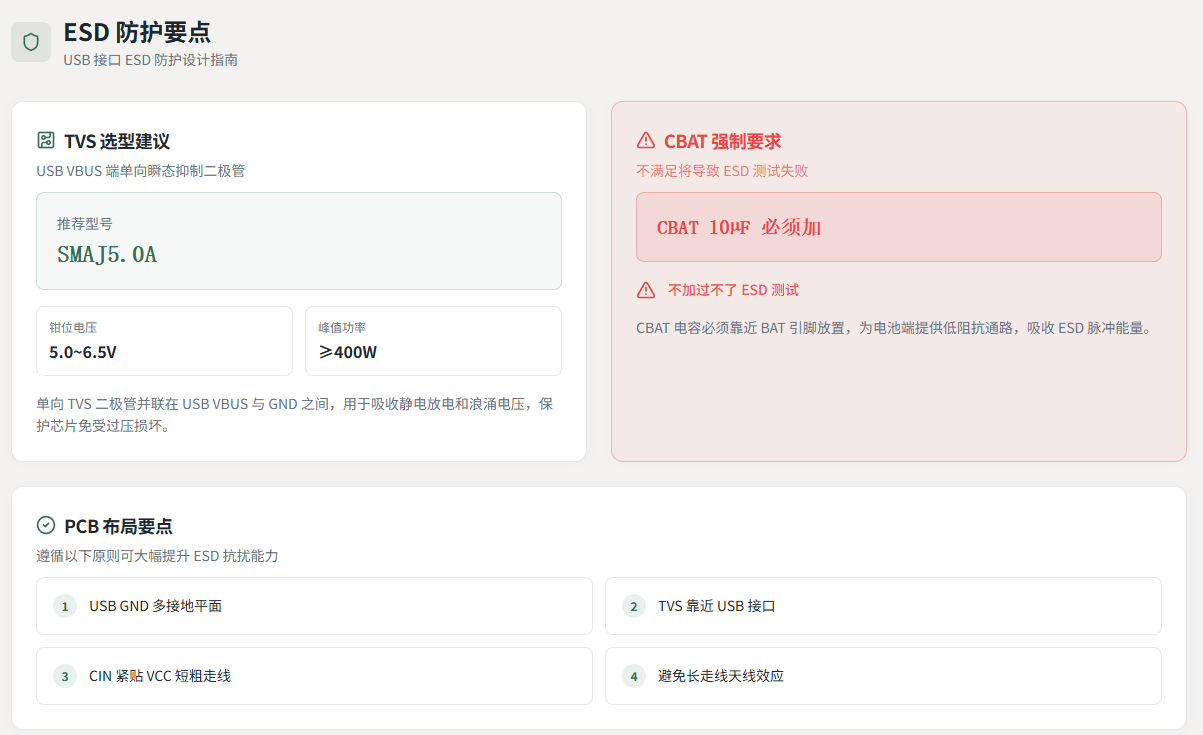

ESD 防护要点

USB 接口 ESD 防护设计指南

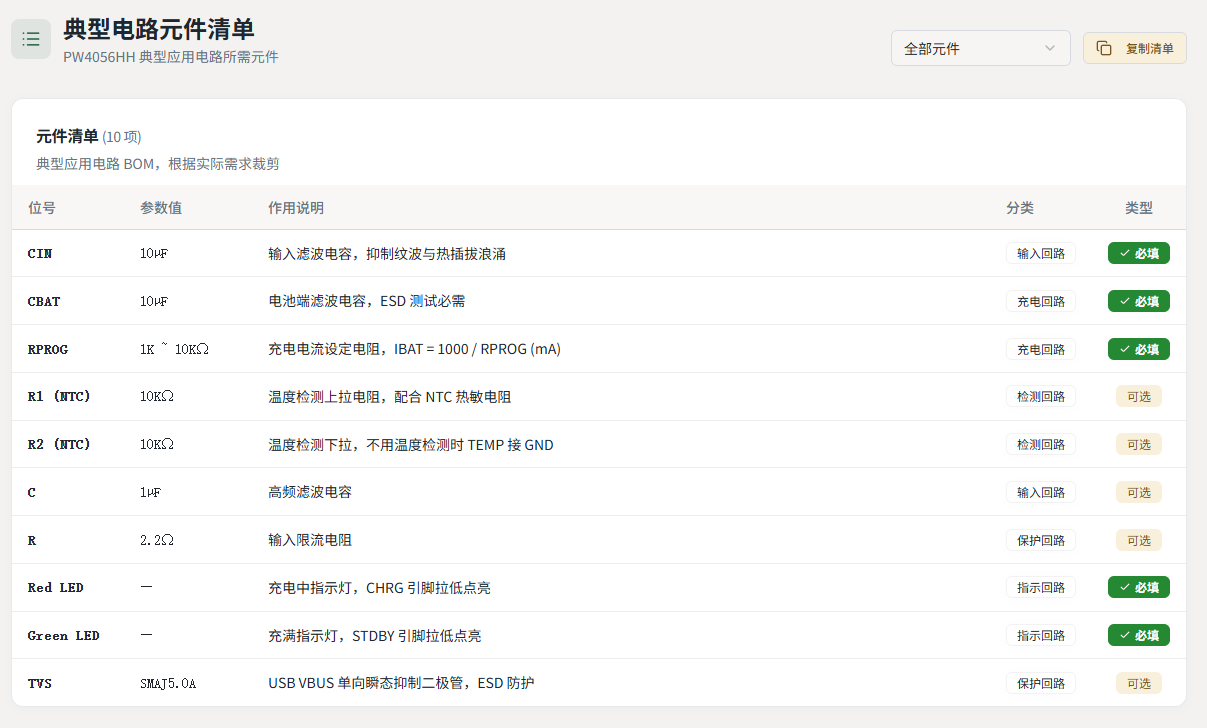

TVS 选型建议

USB VBUS 端单向瞬态抑制二极管

推荐型号 SMAJ5.0A

钳位电压 5.0~6.5V

峰值功率 ≥ 400W

单向 TVS 二极管并联在 USB VBUS 与 GND 之间，用于吸收静电放电和浪涌电压，保护芯片免受过压损坏。

CBAT 强制要求

不满足将导致 ESD 测试失败

CBAT 10µF 必须加

不加过不了 ESD 测试

CBAT 电容必须靠近 BAT 引脚放置，为电池端提供低阻抗通路，吸收 ESD 脉冲能量。

PCB 布局要点

遵循以下原则可大幅提升 ESD 抗扰能力

1 USB GND 多接地平面

2 TVS 靠近 USB 接口

3 CIN 紧贴 VCC 短粗走线

4 避免长走线天线效应

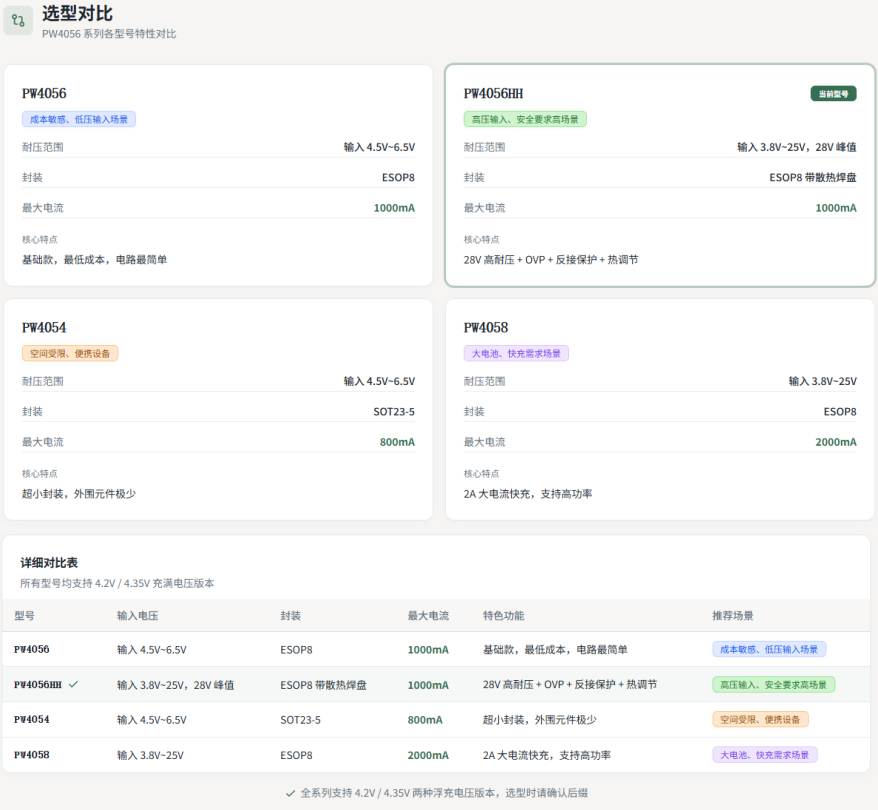

选型对比

PW4056 系列各型号特性对比

PW4056

成本敏感、低压输入场景

耐压范围输入 4.5V~6.5V

封装 ESOP8

最大电流 1000mA

核心特点

基础款，最低成本，电路最简单

PW4056HH

当前型号

高压输入、安全要求高场景

耐压范围输入 3.8V~25V ， 28V 峰值

封装 ESOP8 带散热焊盘

最大电流 1000mA

核心特点

28V 高耐压 + OVP + 反接保护 + 热调节

PW4054

空间受限、便携设备

耐压范围输入 4.5V~6.5V

封装 SOT23-5

最大电流 800mA

核心特点

超小封装，外围元件极少

PW4058

大电池、快充需求场景

耐压范围输入 3.8V~25V

封装 ESOP8

最大电流 2000mA

核心特点

2A 大电流快充，支持高功率
