三串锂电池保护板电路设计全解析
保护芯片 + 过流设定 + MOS 选型 + 均衡 + 充电搭配 + 放电降压
面向硬件工程师的交互式技术指南，基于平芯微（PW）平台，从芯片选型到周边电路，一次讲透 11.1V/12.6V 三串锂电池保护板完整设计。
做三串锂电池保护板，要搞定这 6 件事
做三串锂电池（11.1V/12.6V）产品的工程师，要完整搞定一块保护板，需要搞清楚：选什么保护芯片、过流保护电流怎么计算、MOS管怎么选、要不要加均衡、充电电路怎么搭配、放电后面的降压电路用什么芯片。
一、保护芯片选型
PW7126 vs PW7127，四重保护与 NTC 温度保护差异
IOCP = VOCP / RSENSE 公式 + 交互式计算器
PW4406A / PW80N03，并联与持续电流关系
PW2213 被动均衡，延长电芯寿命
5V USB 升压 / 宽压升降压 / DC 降压，5 种拓扑
PW2163 / PW2205 / LDO，后级供电选型
从芯片选型到周边电路，完整拆解
本指南全部基于平芯微（PW）平台器件，覆盖保护芯片、MOS 管、均衡芯片、充电管理、降压 DC-DC/LDO 完整链路。 每个模块都提供核心结论、数据表格、设计要点和实际电路原理图，让硬件工程师快速上手三串锂电池保护板设计。
✓四重保护：过充 / 过放 / 过流 / 短路
✓3A ~ 14A 持续电流全覆盖方案
✓充电 + 放电降压完整生态搭配

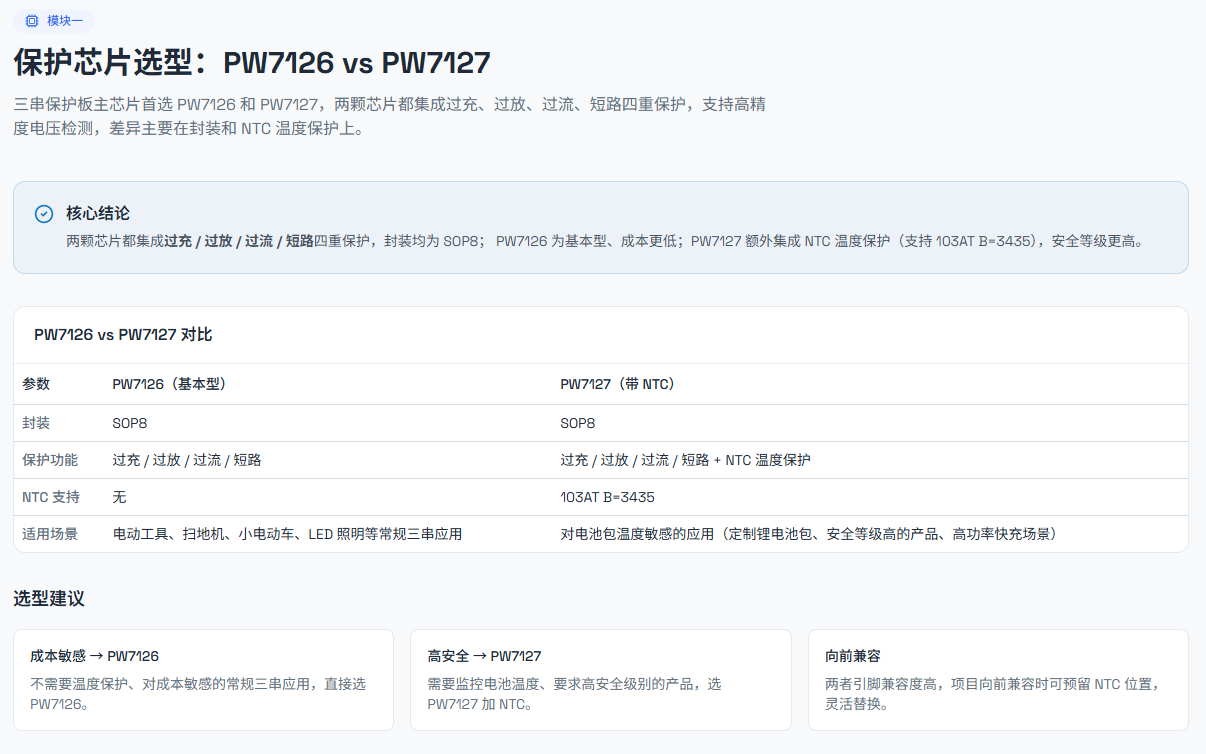

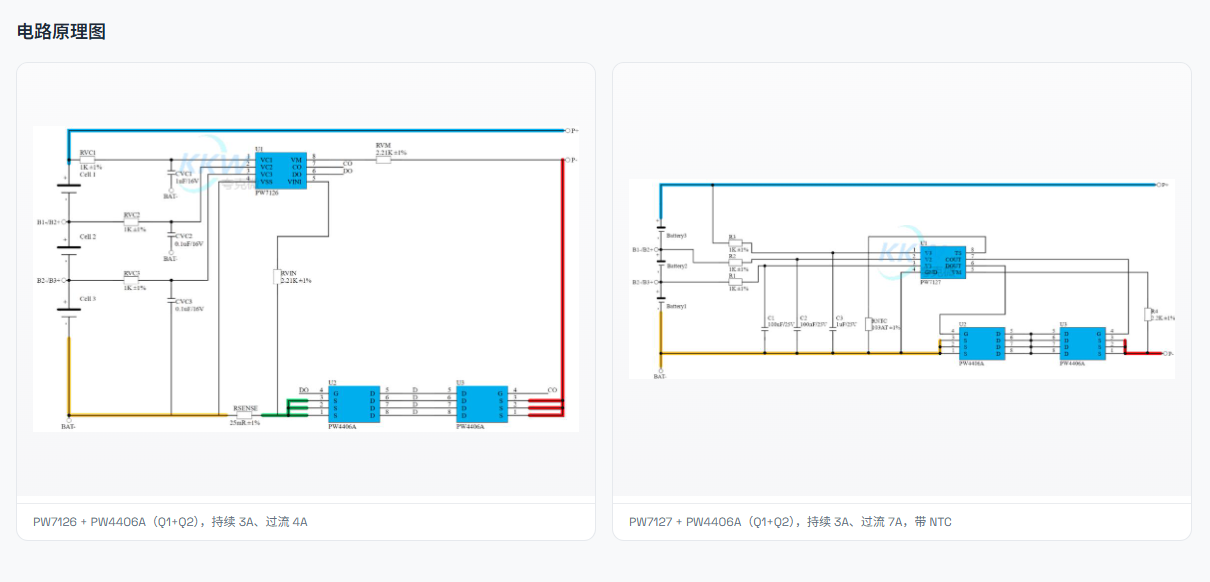

保护芯片选型：PW7126 vs PW7127
三串保护板主芯片首选 PW7126 和 PW7127，两颗芯片都集成过充、过放、过流、短路四重保护，支持高精度电压检测，差异主要在封装和 NTC 温度保护上。
核心结论
两颗芯片都集成过充 / 过放 / 过流 / 短路四重保护，封装均为 SOP8； PW7126 为基本型、成本更低；PW7127 额外集成 NTC 温度保护（支持 103AT B=3435），安全等级更高。
选型建议
成本敏感 → PW7126
不需要温度保护、对成本敏感的常规三串应用，直接选 PW7126。
高安全 → PW7127
需要监控电池温度、要求高安全级别的产品，选 PW7127 加 NTC。
向前兼容
两者引脚兼容度高，项目向前兼容时可预留 NTC 位置，灵活替换。

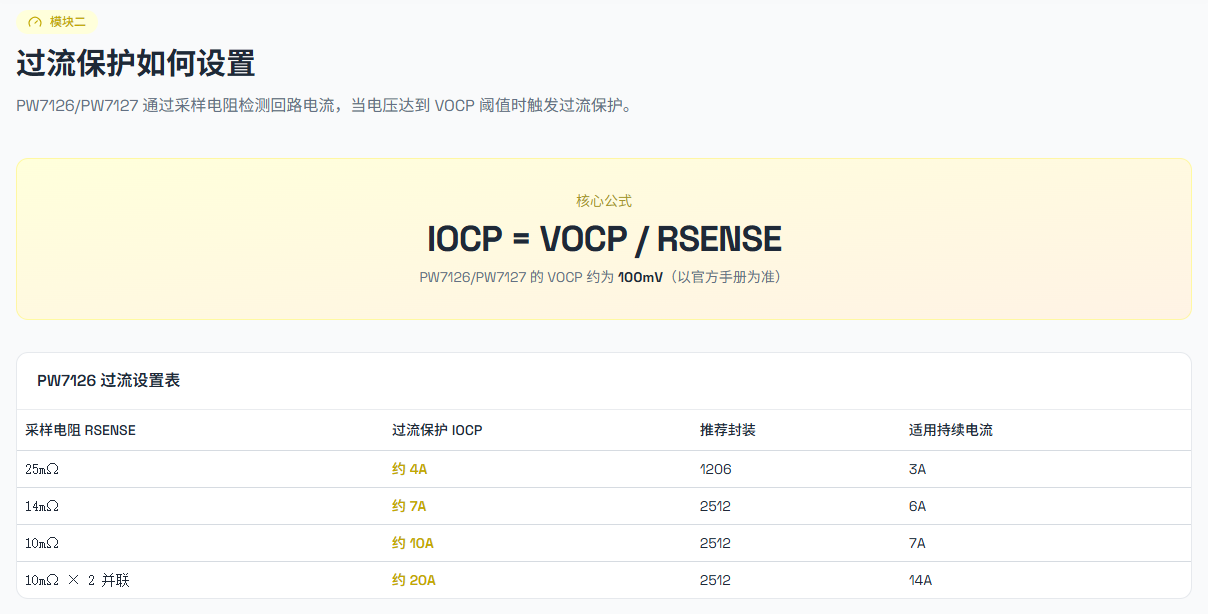

过流保护如何设置
PW7126/PW7127 通过采样电阻检测回路电流，当电压达到 VOCP 阈值时触发过流保护。
核心公式
IOCP = VOCP / RSENSE
PW7126/PW7127 的 VOCP 约为 100mV（以官方手册为准）

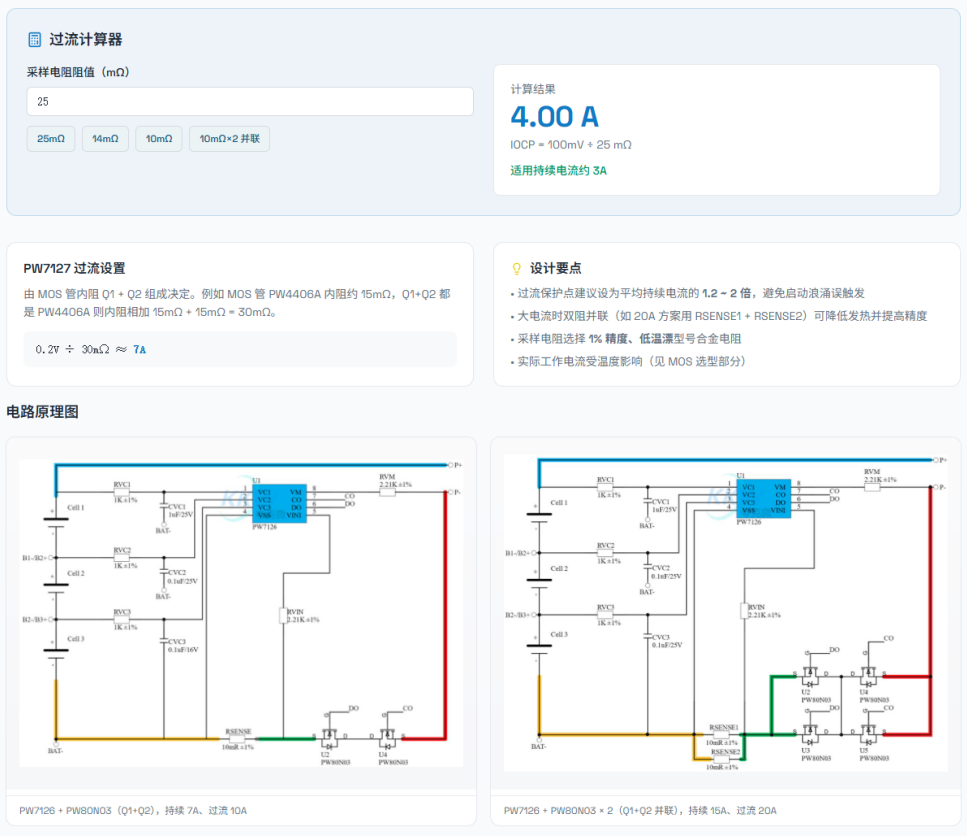

PW7127 过流设置
由 MOS 管内阻 Q1 + Q2 组成决定。例如 MOS 管 PW4406A 内阻约 15mΩ，Q1+Q2 都是 PW4406A 则内阻相加 15mΩ + 15mΩ = 30mΩ。
0.2V ÷ 30mΩ ≈ 7A
设计要点
过流保护点建议设为平均持续电流的 1.2 ~ 2 倍，避免启动浪涌误触发
大电流时双阻并联（如 20A 方案用 RSENSE1 + RSENSE2）可降低发热并提高精度
采样电阻选择 1% 精度、低温漂型号合金电阻
实际工作电流受温度影响（见 MOS 选型部分）

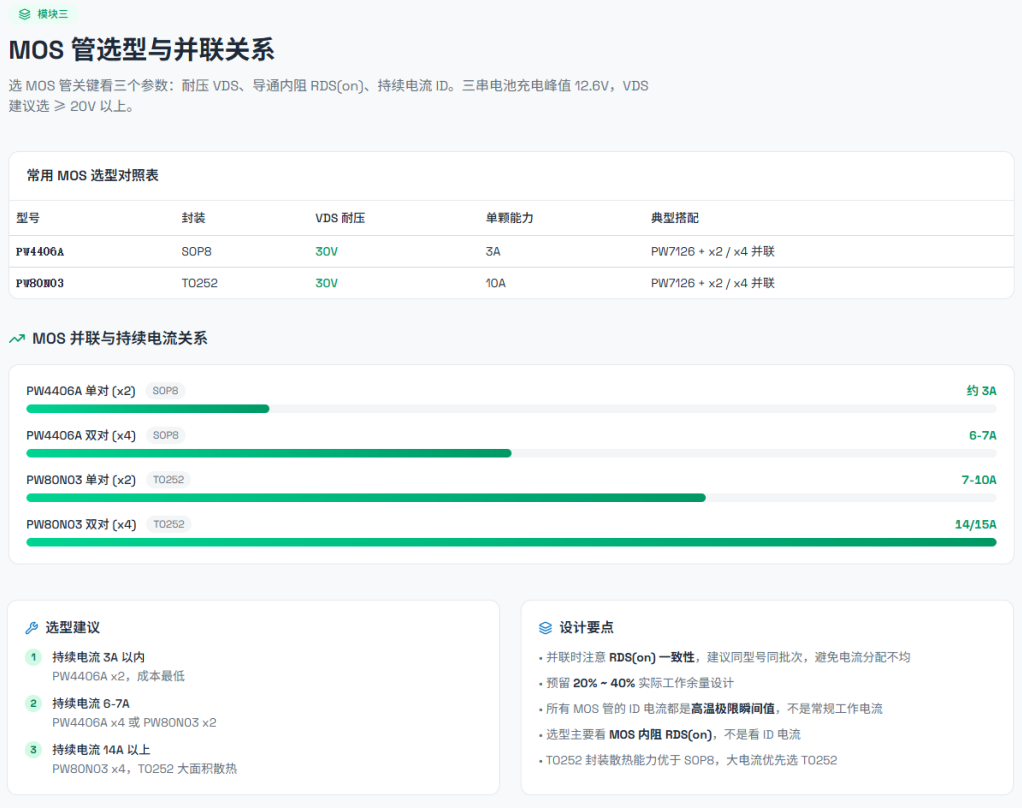

MOS 管选型与并联关系
选 MOS 管关键看三个参数：耐压 VDS、导通内阻 RDS(on)、持续电流 ID。三串电池充电峰值 12.6V，VDS 建议选 ≥ 20V 以上。
选型建议
1 持续电流 3A 以内
PW4406A x2，成本最低
2 持续电流 6-7A
PW4406A x4 或 PW80N03 x2
3 持续电流 14A 以上
PW80N03 x4，TO252 大面积散热
设计要点
并联时注意 RDS(on) 一致性，建议同型号同批次，避免电流分配不均
预留 20% ~ 40% 实际工作余量设计
所有 MOS 管的 ID 电流都是高温极限瞬间值，不是常规工作电流
选型主要看 MOS 内阻 RDS(on)，不是看 ID 电流
TO252 封装散热能力优于 SOP8，大电流优先选 TO252

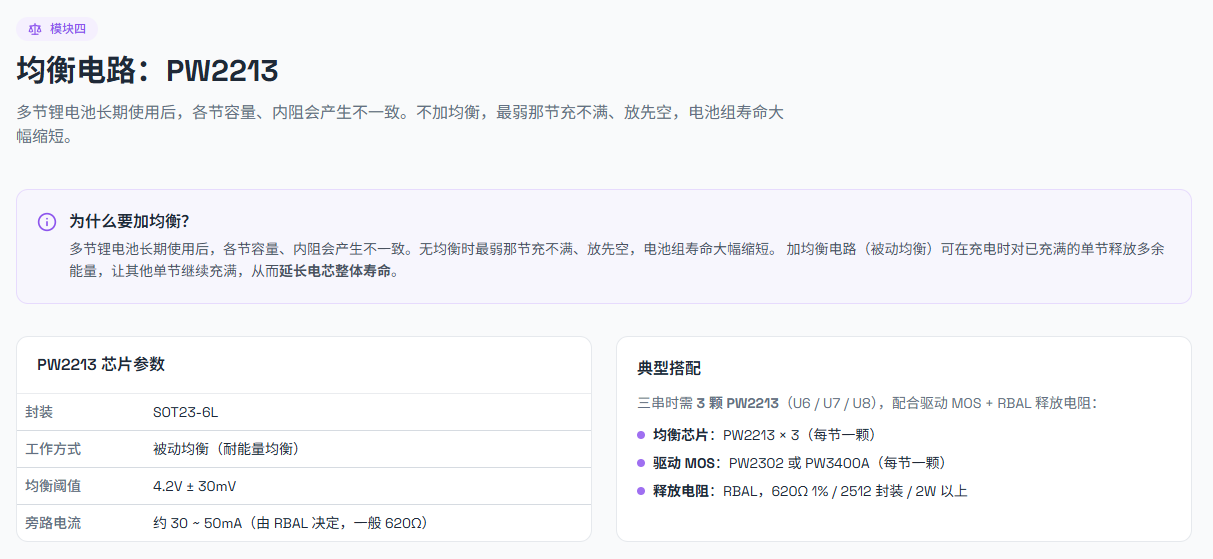

均衡电路：PW2213
多节锂电池长期使用后，各节容量、内阻会产生不一致。不加均衡，最弱那节充不满、放先空，电池组寿命大幅缩短。
为什么要加均衡？
多节锂电池长期使用后，各节容量、内阻会产生不一致。无均衡时最弱那节充不满、放先空，电池组寿命大幅缩短。 加均衡电路（被动均衡）可在充电时对已充满的单节释放多余能量，让其他单节继续充满，从而延长电芯整体寿命。
典型搭配
三串时需 3 颗 PW2213（U6 / U7 / U8），配合驱动 MOS + RBAL 释放电阻：
均衡芯片：PW2213 × 3（每节一颗）
驱动 MOS：PW2302 或 PW3400A（每节一颗）
释放电阻：RBAL，620Ω 1% / 2512 封装 / 2W 以上

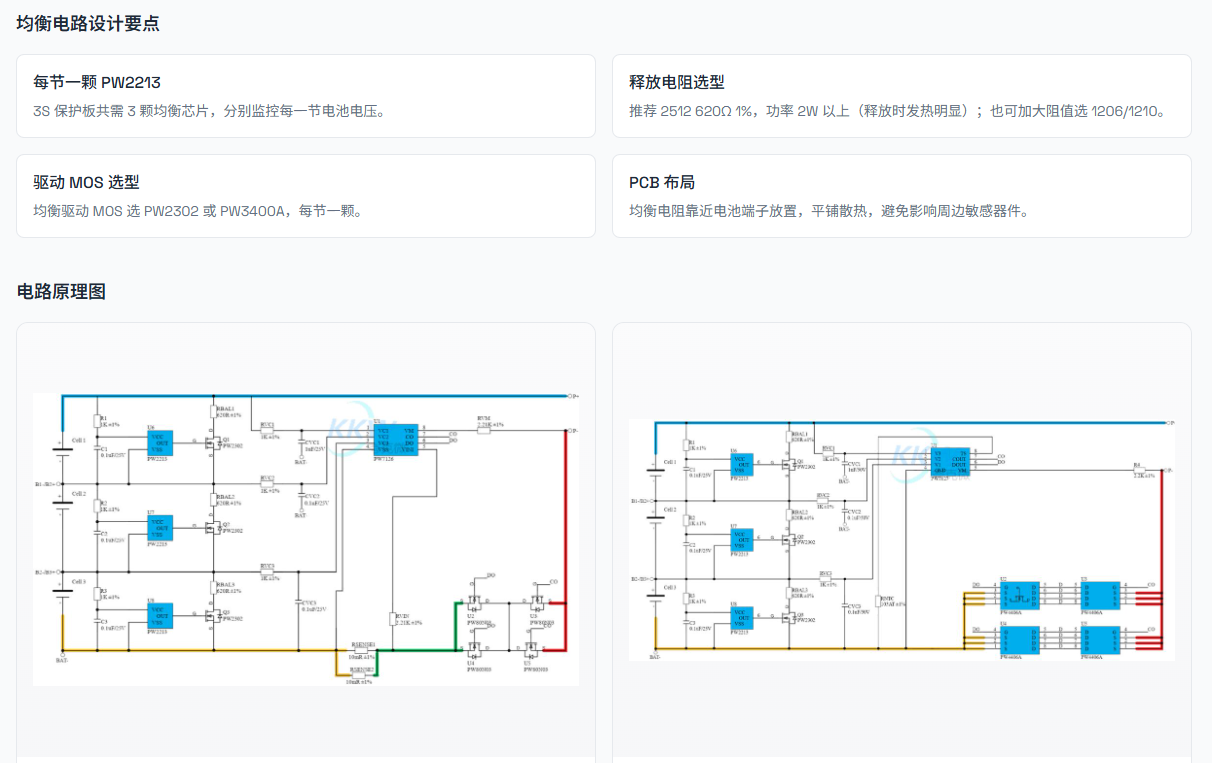

均衡电路设计要点
每节一颗 PW2213
3S 保护板共需 3 颗均衡芯片，分别监控每一节电池电压。
释放电阻选型
推荐 2512 620Ω 1%，功率 2W 以上（释放时发热明显）；也可加大阻值选 1206/1210。
驱动 MOS 选型
均衡驱动 MOS 选 PW2302 或 PW3400A，每节一颗。
PCB 布局
均衡电阻靠近电池端子放置，平铺散热，避免影响周边敏感器件。

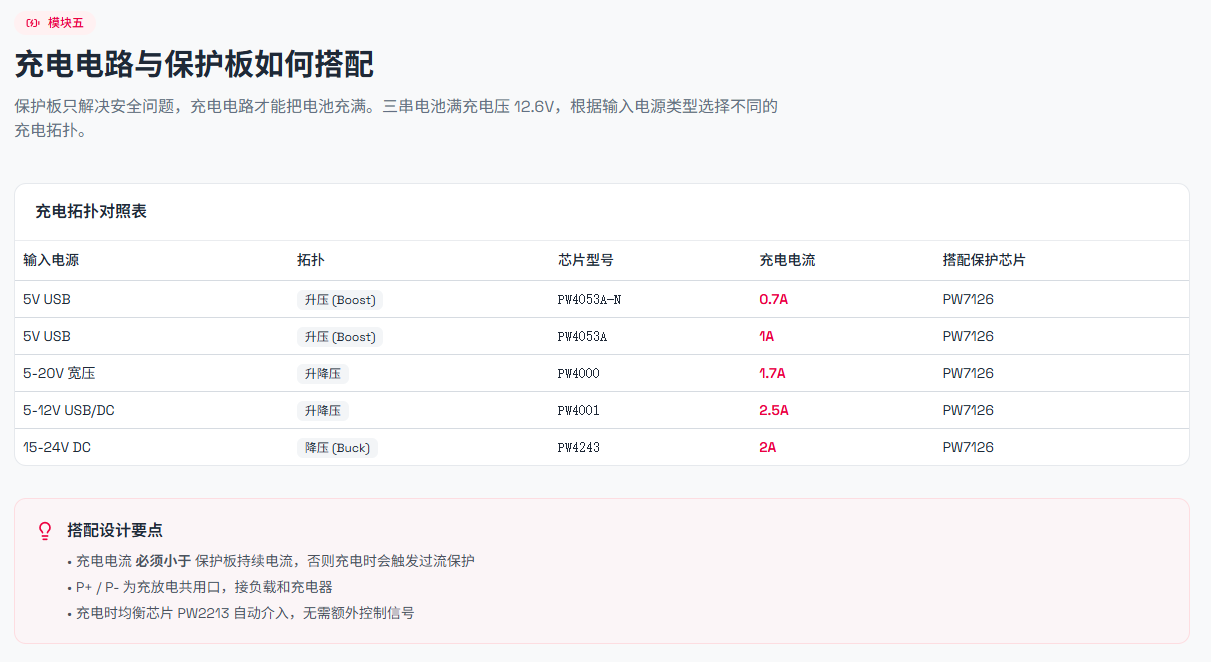

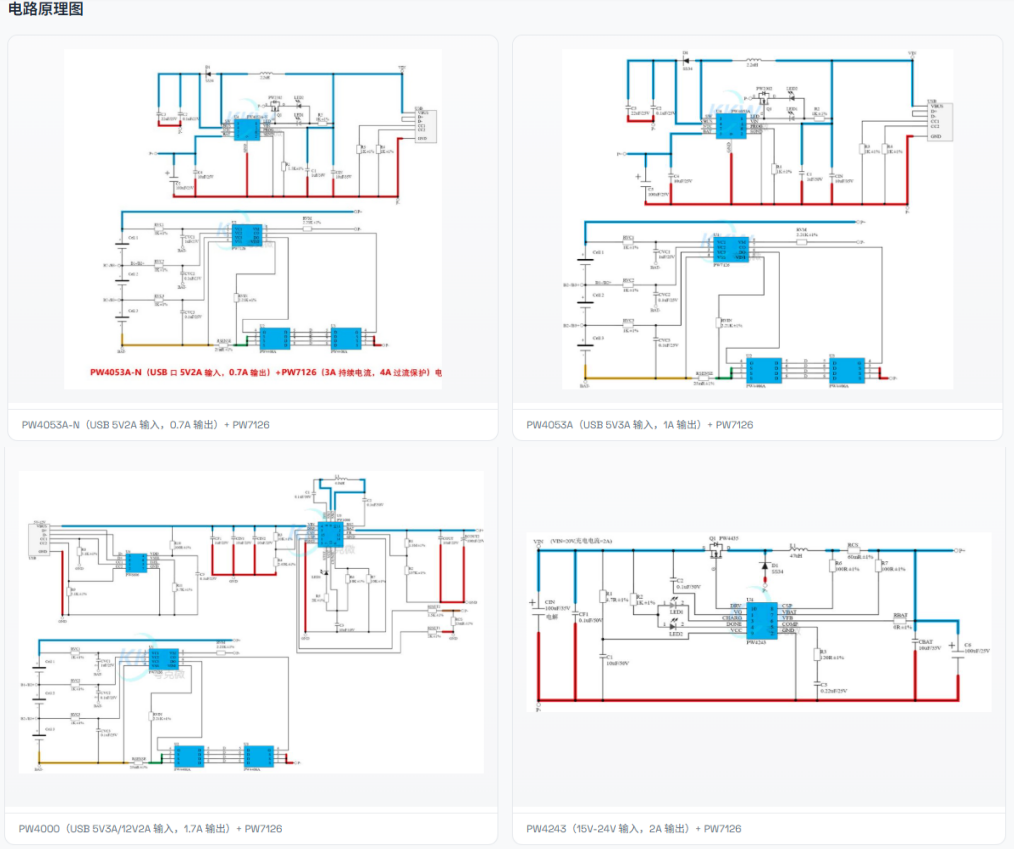

充电电路与保护板如何搭配
保护板只解决安全问题，充电电路才能把电池充满。三串电池满充电压 12.6V，根据输入电源类型选择不同的充电拓扑。
搭配设计要点
充电电流 必须小于 保护板持续电流，否则充电时会触发过流保护
P+ / P- 为充放电共用口，接负载和充电器
充电时均衡芯片 PW2213 自动介入，无需额外控制信号
放电降压电路
三串电池输出电压 12.6V ~ 9V（放电区间），后级一般需要降压到 5V / 3.3V / 1.8V 供 MCU、传感器、LED 驱动等使用。

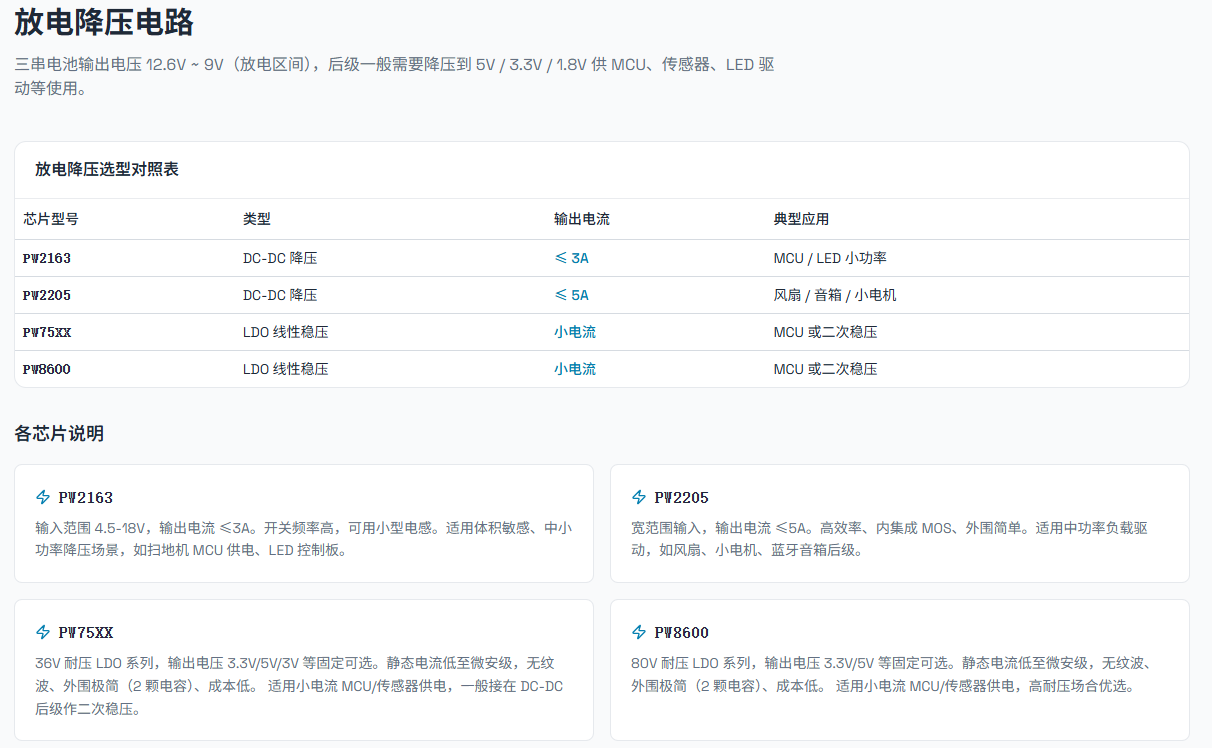

各芯片说明
PW2163

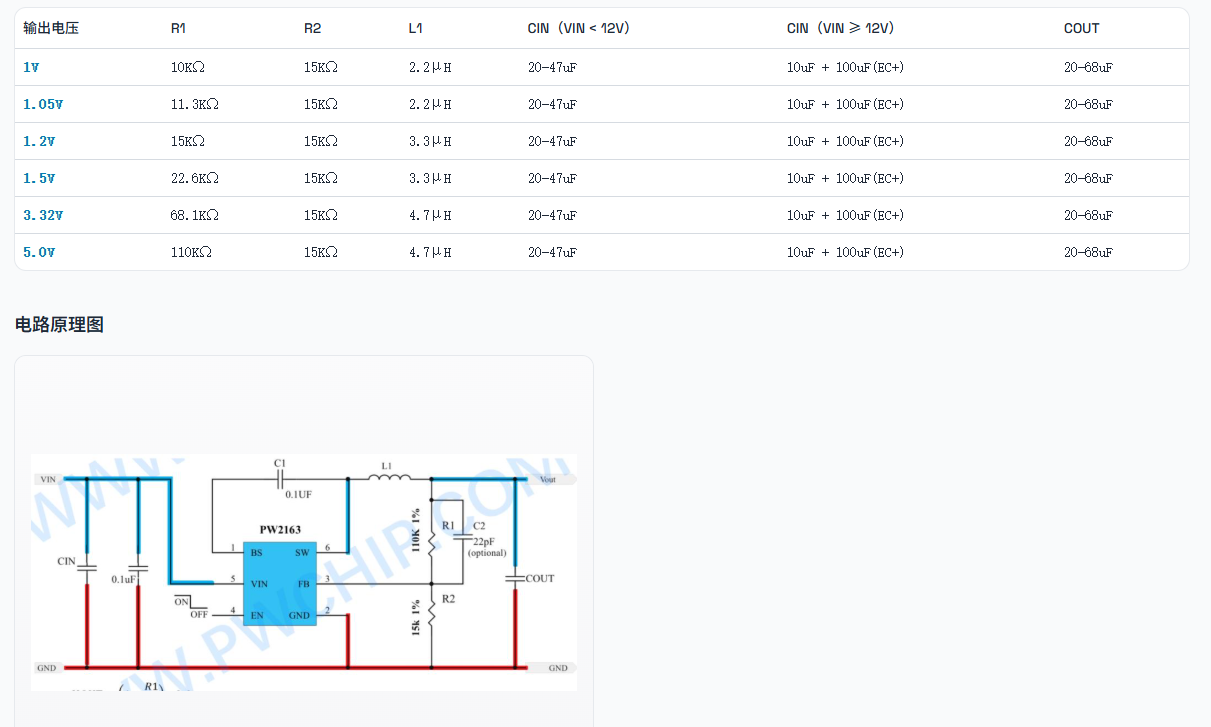

输入范围 4.5-18V，输出电流 ≤3A。开关频率高，可用小型电感。适用体积敏感、中小功率降压场景，如扫地机 MCU 供电、LED 控制板。
PW2205
宽范围输入，输出电流 ≤5A。高效率、内集成 MOS、外围简单。适用中功率负载驱动，如风扇、小电机、蓝牙音箱后级。
PW75XX
36V 耐压 LDO 系列，输出电压 3.3V/5V/3V 等固定可选。静态电流低至微安级，无纹波、外围极简（2 颗电容）、成本低。 适用小电流 MCU/传感器供电，一般接在 DC-DC 后级作二次稳压。
PW8600
80V 耐压 LDO 系列，输出电压 3.3V/5V 等固定可选。静态电流低至微安级，无纹波、外围极简（2 颗电容）、成本低。 适用小电流 MCU/传感器供电，高耐压场合优选。
