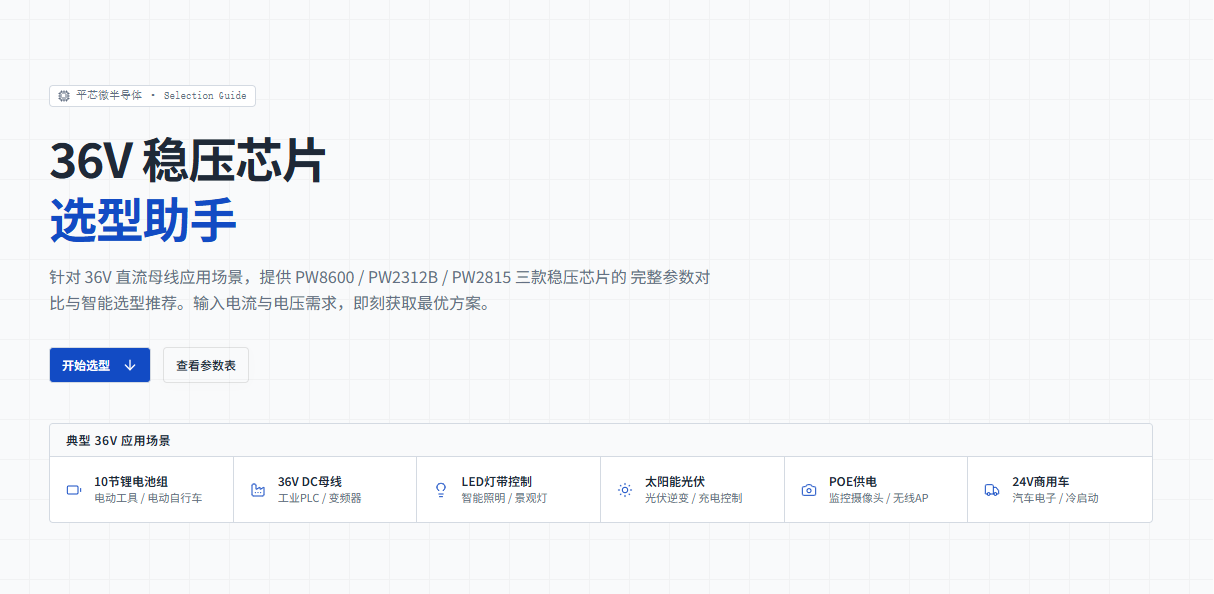

36V 稳压芯片选型助手
针对 36V 直流母线应用场景，提供 PW8600 / PW2312B / PW2815 三款稳压芯片的 完整参数对比与智能选型推荐。输入电流与电压需求，即刻获取最优方案。
典型 36V 应用场景
10 节锂电池组 电动工具 / 电动自行车
36V DC 母线 工业 PLC / 变频器
LED 灯带控制 智能照明 / 景观灯
太阳能光伏 光伏逆变 / 充电控制
POE 供电 监控摄像头 / 无线 AP
24V 商用车 汽车电子 / 冷启动
芯片参数详情
核心参数、设计要点、电压配置与适用场景

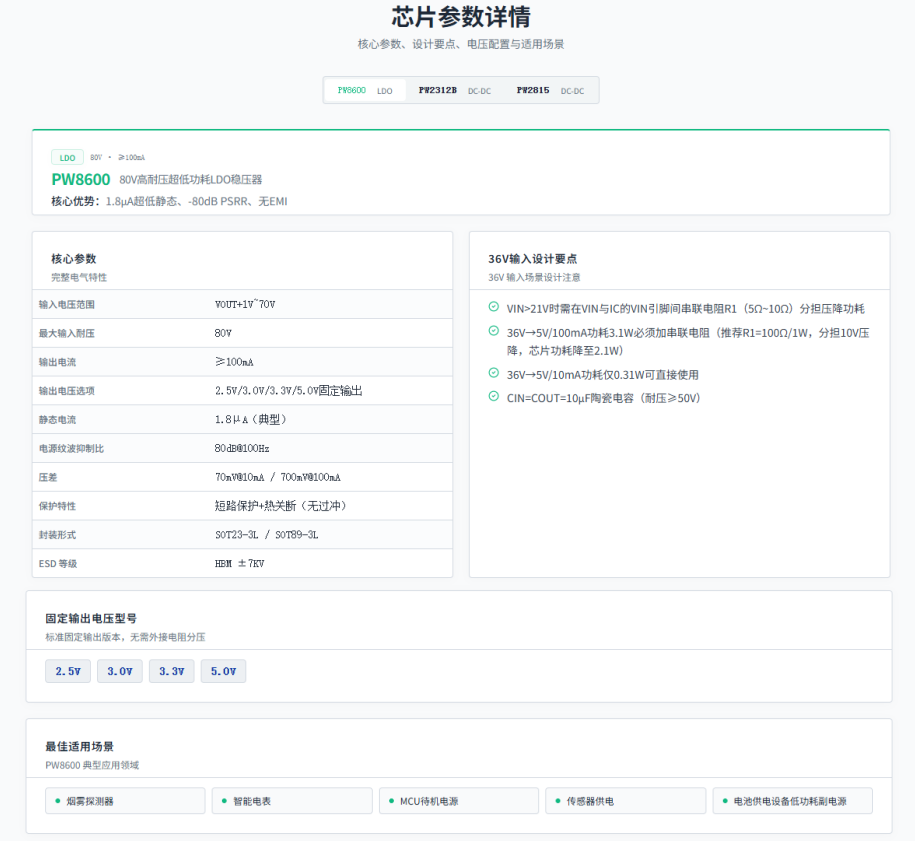

PW8600 80V 高耐压超低功耗 LDO 稳压器
核心优势： 1.8 μ A 超低静态、 -80dB PSRR 、无 EMI
36V 输入设计要点
36V 输入场景设计注意
VIN>21V 时需在 VIN 与 IC 的 VIN 引脚间串联电阻 R1 （ 5 Ω ~10 Ω）分担压降功耗
36V → 5V/100mA 功耗 3.1W 必须加串联电阻（推荐 R1=100 Ω /1W ，分担 10V 压降，芯片功耗降至 2.1W ）
36V → 5V/10mA 功耗仅 0.31W 可直接使用
CIN=COUT=10 μ F 陶瓷电容（耐压≥ 50V ）
固定输出电压型号
标准固定输出版本，无需外接电阻分压
2.5V 3.0V 3.3V 5.0V
最佳适用场景
PW8600 典型应用领域
烟雾探测器 智能电表 MCU 待机电源 传感器供电 电池供电设备低功耗副电源

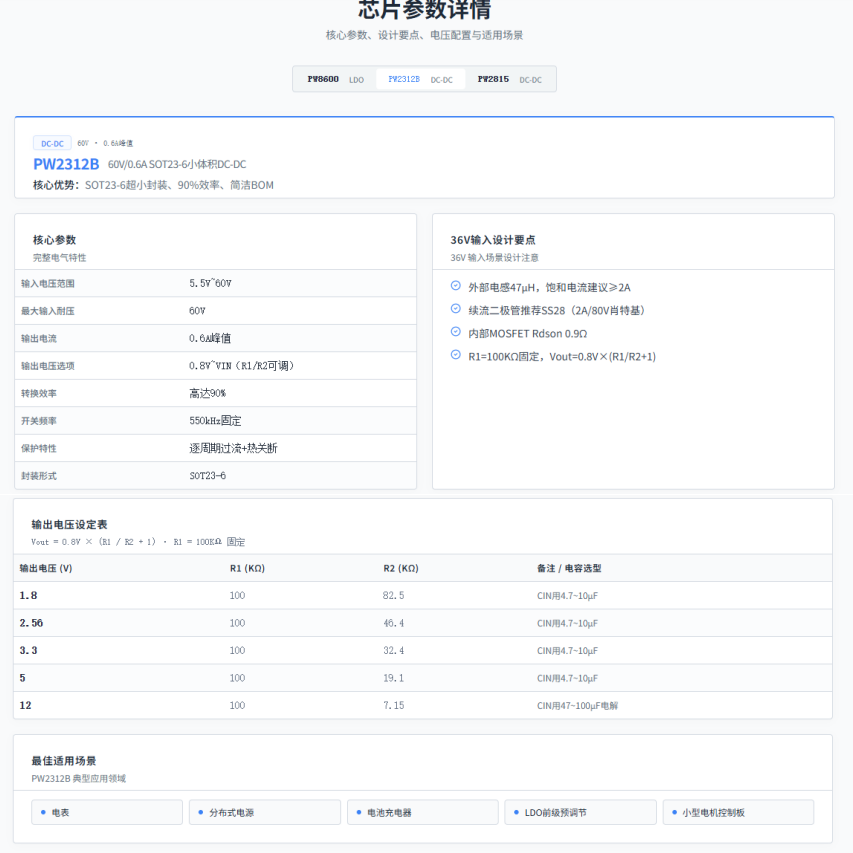

PW2312B 60V/0.6A SOT23-6 小体积 DC-DC
核心优势： SOT23-6 超小封装、 90% 效率、简洁 BOM
36V 输入设计要点
36V 输入场景设计注意
外部电感 47 μ H ，饱和电流建议≥ 2A
续流二极管推荐 SS28 （ 2A/80V 肖特基）
内部 MOSFET Rdson 0.9 Ω
R1=100K Ω固定， Vout=0.8V × (R1/R2+1)
最佳适用场景
PW2312B 典型应用领域
电表 分布式电源 电池充电器 LDO 前级预调节 小型电机控制板

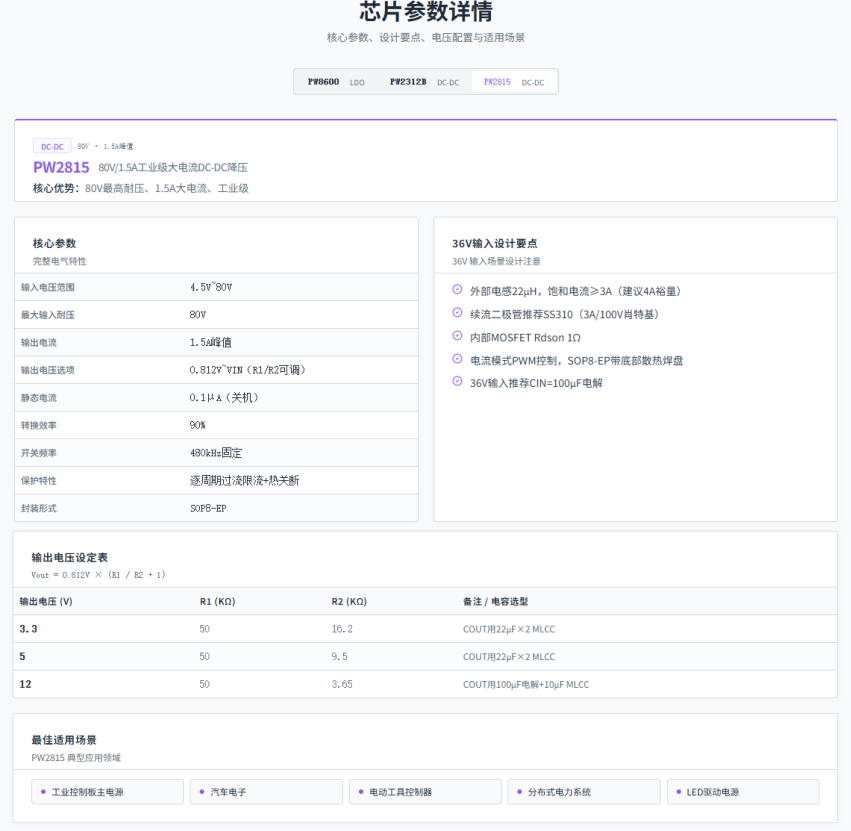

PW2815 80V/1.5A 工业级大电流 DC-DC 降压
核心优势： 80V 最高耐压、 1.5A 大电流、工业级
36V 输入设计要点
36V 输入场景设计注意
外部电感 22 μ H ，饱和电流≥ 3A （建议 4A 裕量）
续流二极管推荐 SS310 （ 3A/100V 肖特基）
内部 MOSFET Rdson 1 Ω
电流模式 PWM 控制， SOP8-EP 带底部散热焊盘
36V 输入推荐 CIN=100 μ F 电解
最佳适用场景
PW2815 典型应用领域
工业控制板主电源
汽车电子
电动工具控制器
分布式电力系统
LED 驱动电源

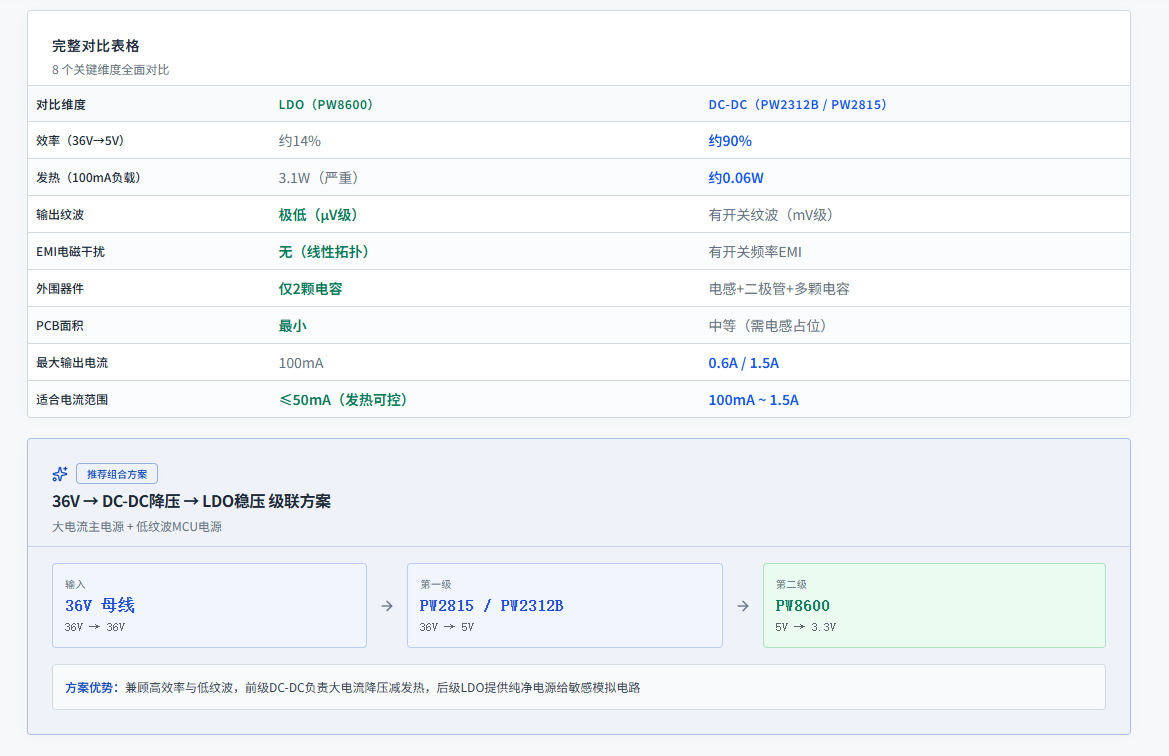

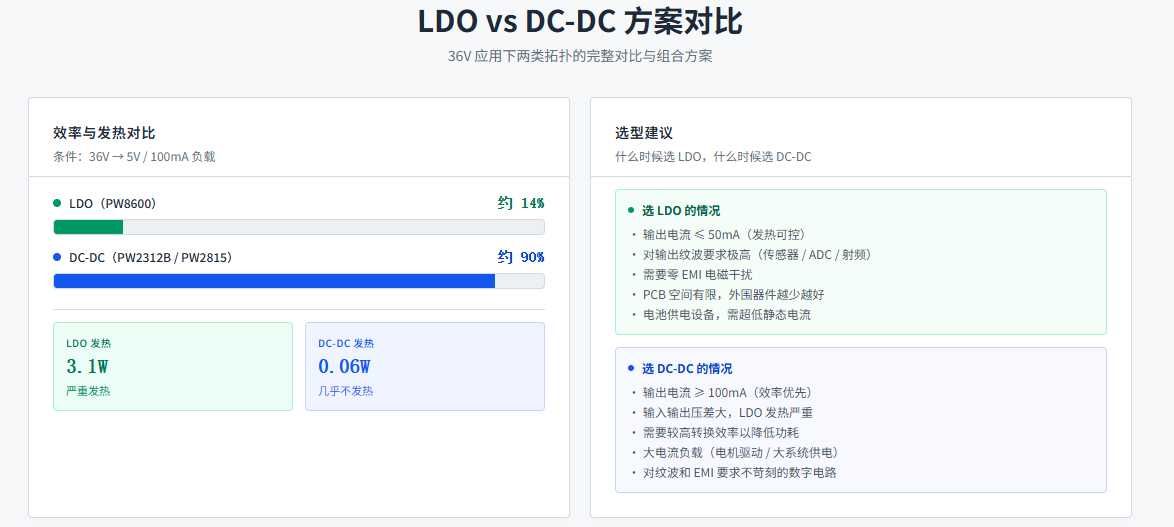

LDO vs DC-DC 方案对比
36V 应用下两类拓扑的完整对比与组合方案
选型建议
什么时候选 LDO ，什么时候选 DC-DC
选 LDO 的情况
• 输出电流 ≤ 50mA （发热可控）
• 对输出纹波要求极高（传感器 / ADC / 射频）
• 需要零 EMI 电磁干扰
• PCB 空间有限，外围器件越少越好
• 电池供电设备，需超低静态电流
选 DC-DC 的情况
• 输出电流 ≥ 100mA （效率优先）
• 输入输出压差大， LDO 发热严重
• 需要较高转换效率以降低功耗
• 大电流负载（电机驱动 / 大系统供电）
• 对纹波和 EMI 要求不苛刻的数字电路
36V → DC-DC 降压 → LDO 稳压 级联方案
大电流主电源 + 低纹波 MCU 电源
输入 36V 母线 36V → 36V
第一级 PW2815 / PW2312B 36V → 5V
第二级 PW8600 5V → 3.3V
方案优势：兼顾高效率与低纹波，前级 DC-DC 负责大电流降压减发热，后级 LDO 提供纯净电源给敏感模拟电路

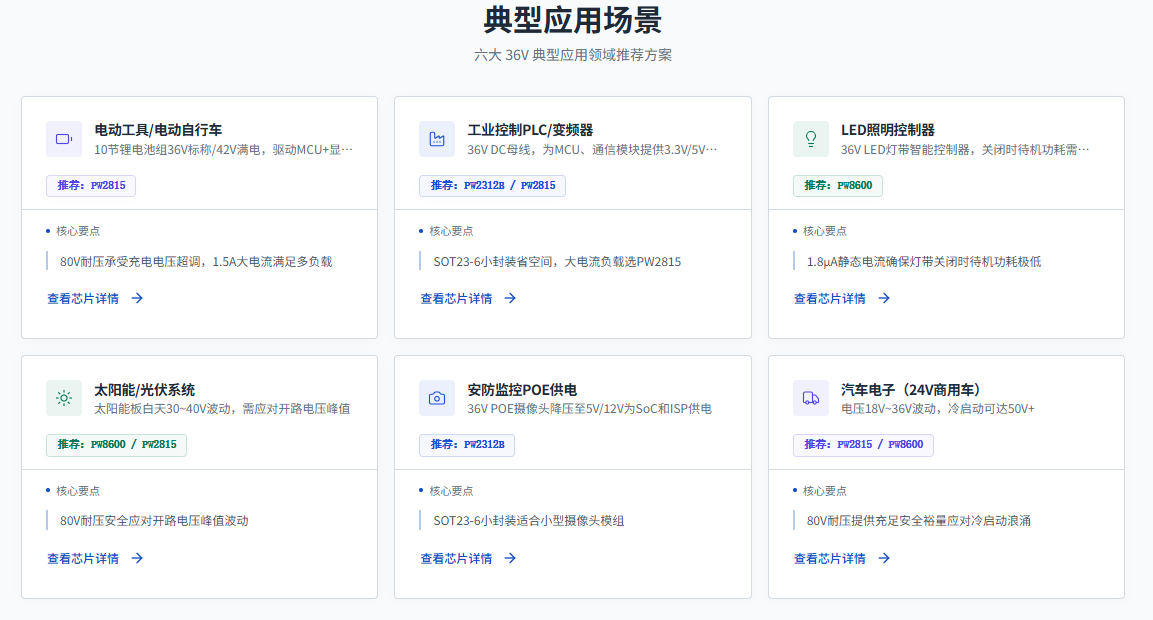

典型应用场景
六大 36V 典型应用领域推荐方案
电动工具 / 电动自行车
10 节锂电池组 36V 标称 /42V 满电，驱动 MCU+ 显示 + 传感器
推荐：PW2815
核心要点
80V 耐压承受充电电压超调， 1.5A 大电流满足多负载
工业控制 PLC/ 变频器
36V DC 母线，为 MCU 、通信模块提供 3.3V/5V 供电
推荐：PW2312B / PW2815
核心要点
SOT23-6 小封装省空间，大电流负载选 PW2815
LED 照明控制器
36V LED 灯带智能控制器，关闭时待机功耗需极低
推荐：PW8600
核心要点
1.8 μ A 静态电流确保灯带关闭时待机功耗极低
太阳能 / 光伏系统
太阳能板白天 30~40V 波动，需应对开路电压峰值
推荐：PW8600 / PW2815
核心要点
80V 耐压安全应对开路电压峰值波动
安防监控 POE 供电
36V POE 摄像头降压至 5V/12V 为 SoC 和 ISP 供电
推荐：PW2312B
核心要点
SOT23-6 小封装适合小型摄像头模组
汽车电子（ 24V 商用车）
电压 18V~36V 波动，冷启动可达 50V+
推荐：PW2815 / PW8600
核心要点
80V 耐压提供充足安全裕量应对冷启动浪涌

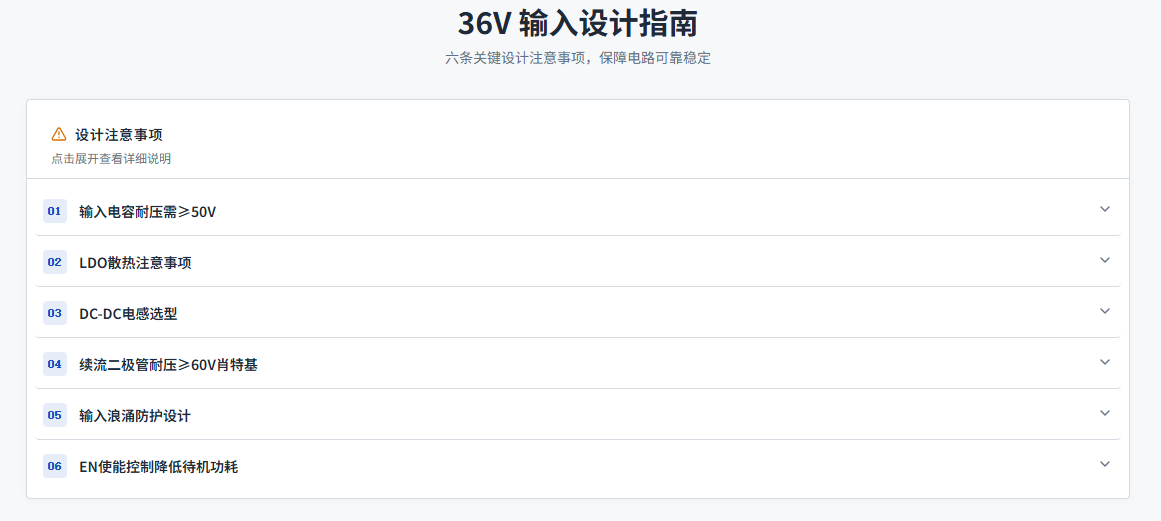

36V 输入设计指南
六条关键设计注意事项，保障电路可靠稳定
01 输入电容耐压需 ≥ 50V
输入电容耐压 ≥ 50V （推荐 63V ），切勿用 50V 耐压电容工作在 36V ，裕量不足容易导致电容击穿失效。
≥50V 推荐63V
02 LDO 散热注意事项
PW8600 在 36V → 5V/50mA 时功耗 1.55W ， SOT89-3L 热阻约 120 ℃ /W 会超标；建议串 100 Ω /1W 电阻分担 5V 压降，更大电流选 DC-DC 。
1.55W 100Ω/1W ≤20mA
03 DC-DC 电感选型
PW2312B 用 47 μ H 电感（饱和电流≥ 1.5A 建议 2A 裕量）； PW2815 用 22 μ H 电感（饱和电流≥ 3A 建议 4A 裕量）；推荐屏蔽功率电感减小 EMI 。
47μH 22μH 屏蔽电感
04 续流二极管耐压 ≥ 60V 肖特基
PW2312B 推荐 SS28 （ 2A/80V ）或 SS34 （ 3A/40V ）； PW2815 推荐 SS310 （ 3A/100V ），确保足够耐压裕量。
≥60V SS28 SS310
05输入浪涌防护设计
并联 TVS 管（ 43V 钳位 /600W ）；输入电解电容 100 μ F/63V 并联陶瓷电容 10 μ F/50V ；电池供电增加防反接二极管。
43V 钳位 /600W 100μF/63V 10μF/50V
06 EN 使能控制降低待机功耗
PW2815 带 EN 引脚，待机时拉低 EN 静态电流降至 0.1 μ A ；配合 PW8600 的 1.8 μ A 待机电流，系统待机功耗控制在微安级。
0.1μA 1.8μA 微安级
