PW6606 快充诱骗芯片技术手册

PW6606 是平芯微推出的 USB SINK 端快充电压诱骗控制器，采用 CPC8 贴片封装。它无需主控 MCU 与软件代码，仅靠外部电阻即可配置 5V 、 9V 、 12V 、 15V 、 20V 五档电压，自动与 PD 、 QC快充 充电器握手协商电压，协商失败时自动降下一 级 ，下一级没有再降下一级，知道最低的 5V ，保障供电安全。

芯片 CC1/CC2 、 D+/D- 引脚最高耐压 28V ，内置过压、过温及端口高压断开保护，外围元器件极少，适合 DIY 取电模块、电动工具、小家电、嵌入式设备取电等场景。

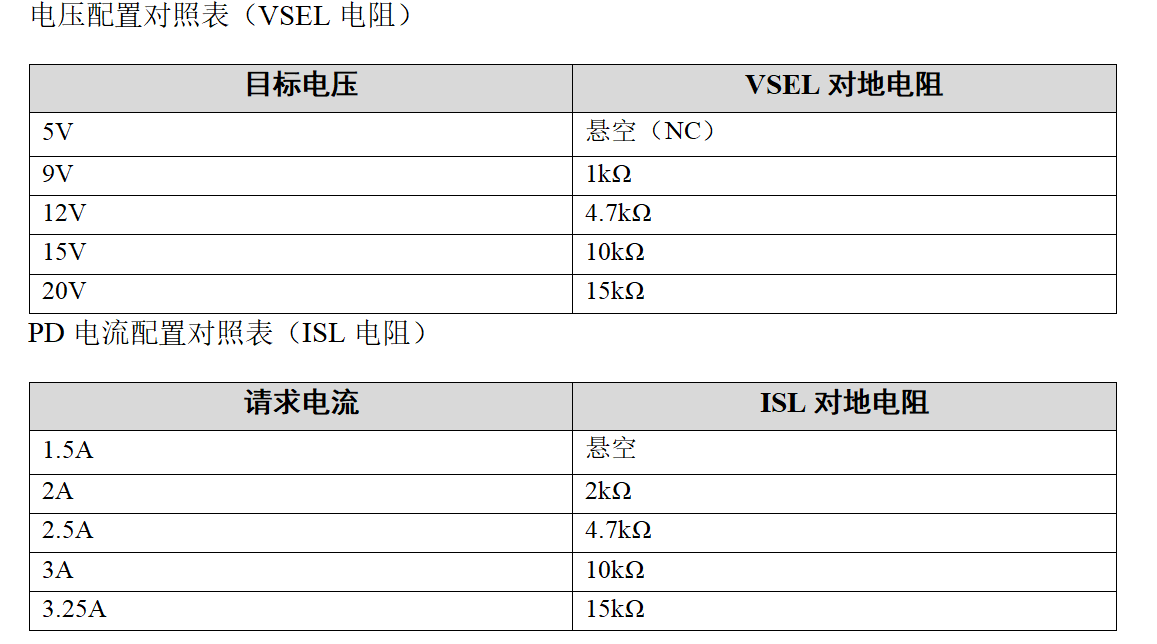

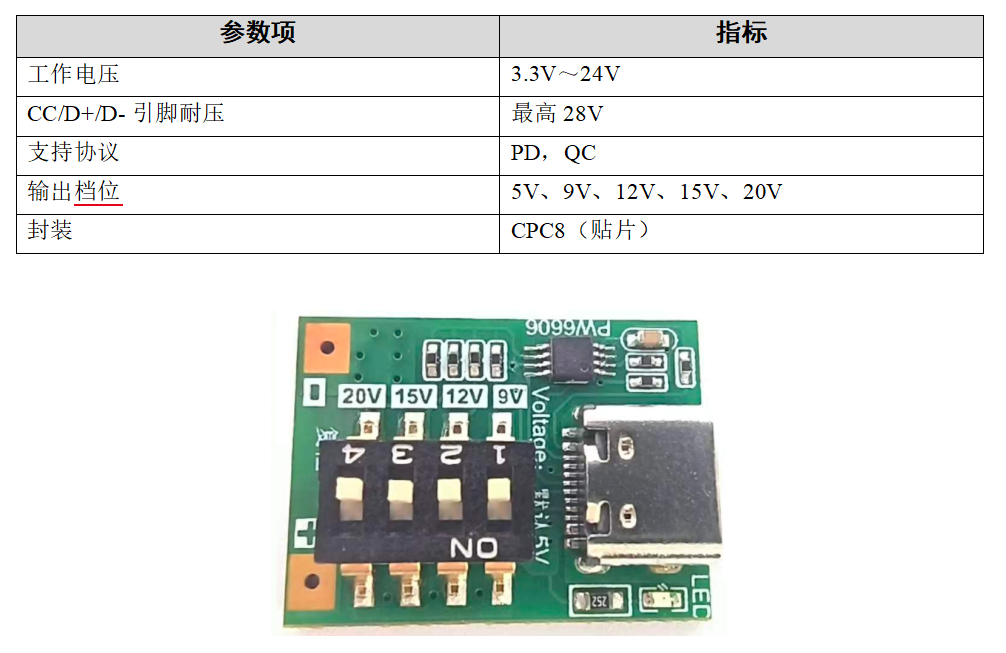

核心电气参数

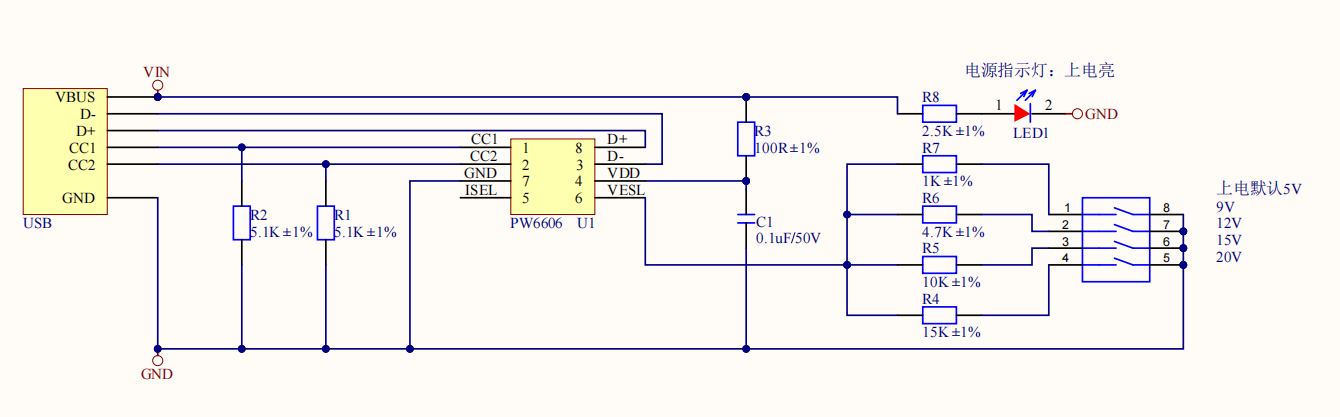

原理图

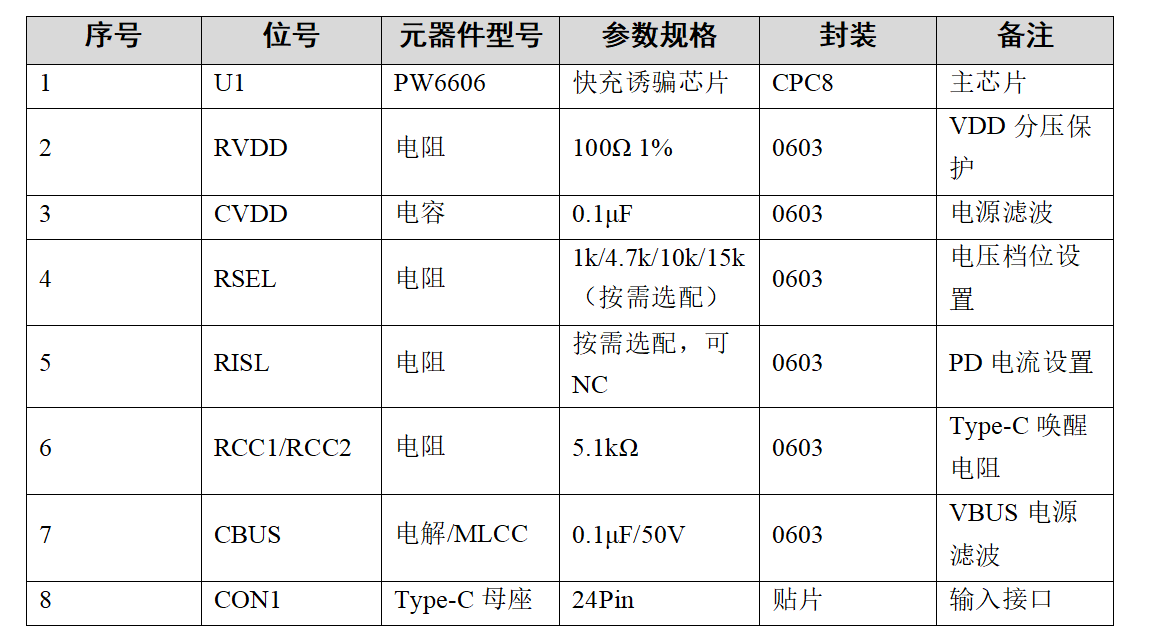

元器件清单（BOM 表）

核心特性

纯硬件配置 ： 电阻配置电压，零代码开发，无需主控 MCU

双接口支持： 同时支持 Type-C （ PD ）与 USB-A （ QC/AFC ）两种接口电路

高耐压端口：误接高压时自动切断 VBUS ，防止芯片烧毁

电压智能降级：20V 请求失败自动降到 15V→12V→9V→5V

内置保护：过温、过压保护，异常状态自动退出快充

小型封装：CPC8 贴片封装，适配狭小 PCB 空间，方便 SMT 批量贴片

低成本：外 围仅需少量阻容，BOM 成本极低

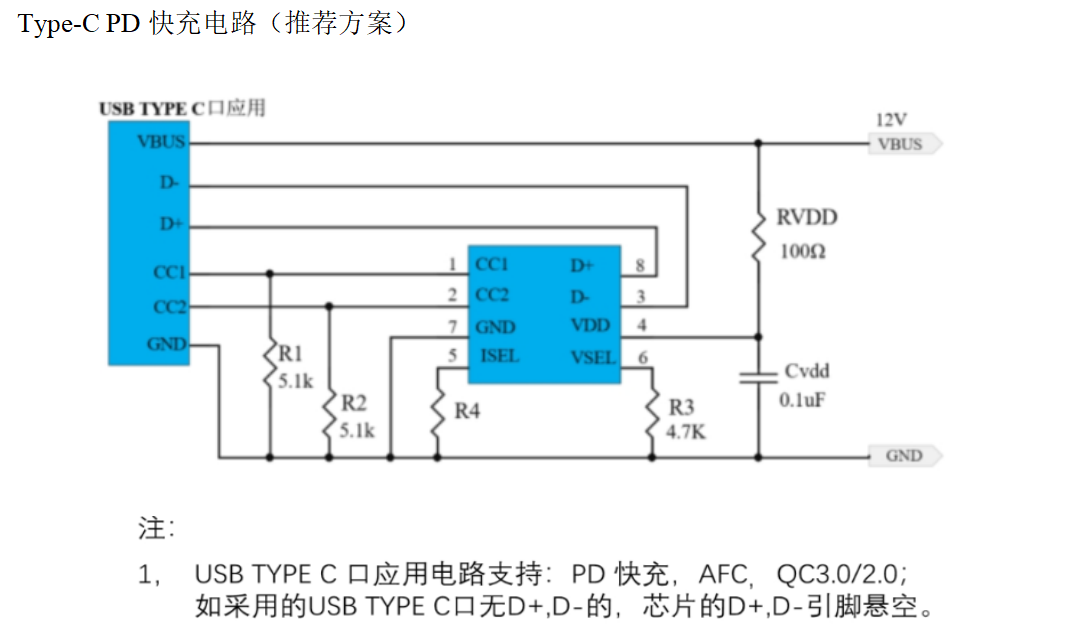

官方经典电路原理图

· CC1 、 CC2 搭配 RC 唤醒电阻，实现 Type-C 充电器唤醒；

· VDD 引脚串联 RVDD 分压电阻 + CVDD 滤波电容，防止高压灌入芯片电源脚；

· VSEL 接对应阻值电阻设定电压； ISL 按需配置 PD 协商 电流，不需要可悬空；

· VBUS 主电源增加大容量滤波电容，抑制握手瞬间电压尖峰。

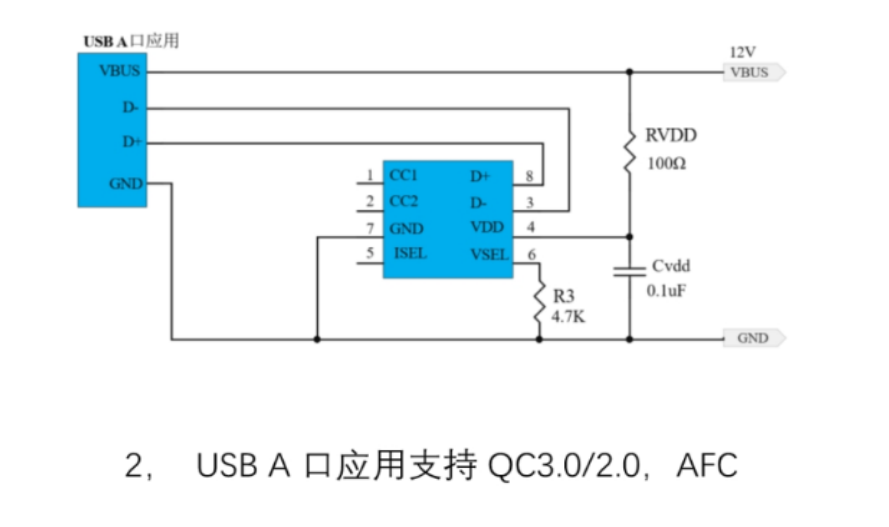

USB-A QC/AFC 快充简化电路

· 只使用 D+ 、 D- 引脚完成 QC2.0 与 AFC 协议握手；

· 无需 CC 引脚外围电路，电路更加精简；

· ISL 引脚直接悬空，仅保留 VSEL 电压配置电阻。

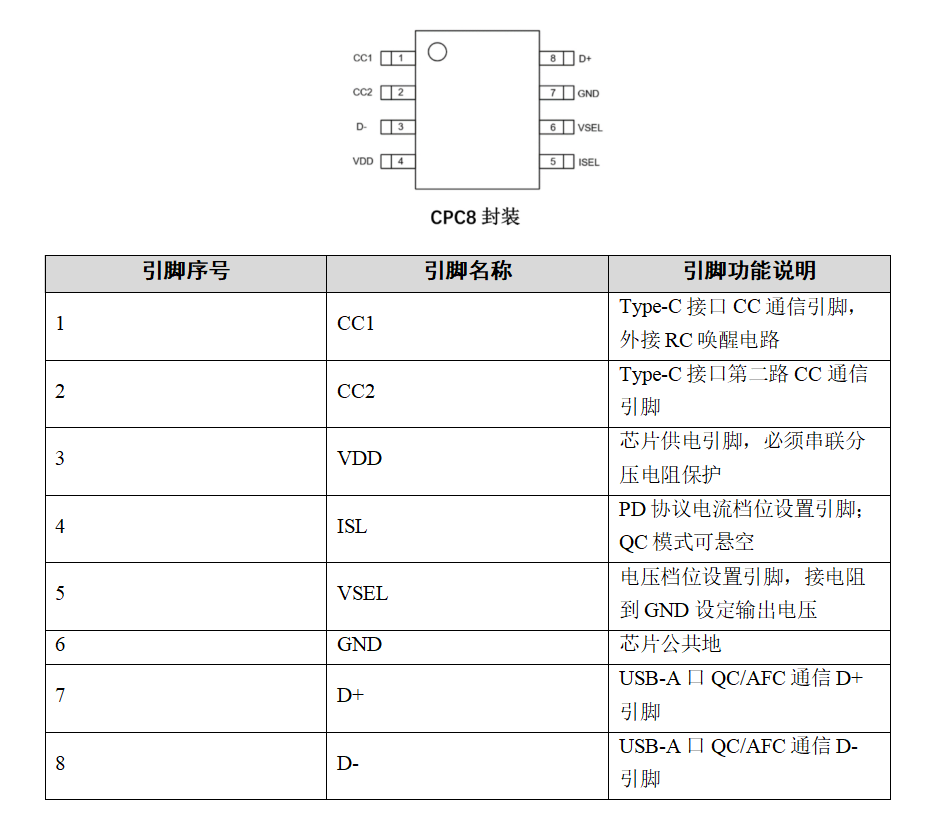

引脚功能说明（CPC8 封装）

芯片功能介绍

协议自动识别： 接入充电器后，自动识别 PD 快充或 QC 快充协议，自动切换通信引脚（ CC 引脚 / D+D- 引脚）。

电压硬件锁定： 依靠 VSEL 引脚电阻锁定目标电压，全程不需要单片机控制。

自动降级保护： 当充电器不支持设定高压时，芯片逐级向下降低电压，最低稳定回到 5V 普通供电，不会出现无输出。

高压端口保护：CC 、 D+/D- 引脚内置高压检测，一旦误接 VBUS 高压，内部自动断开，避免芯片击穿。

内置保护电路： 集成过温保护、输入过压保护，超出阈值立刻退出快充，恢复 5V 输出。

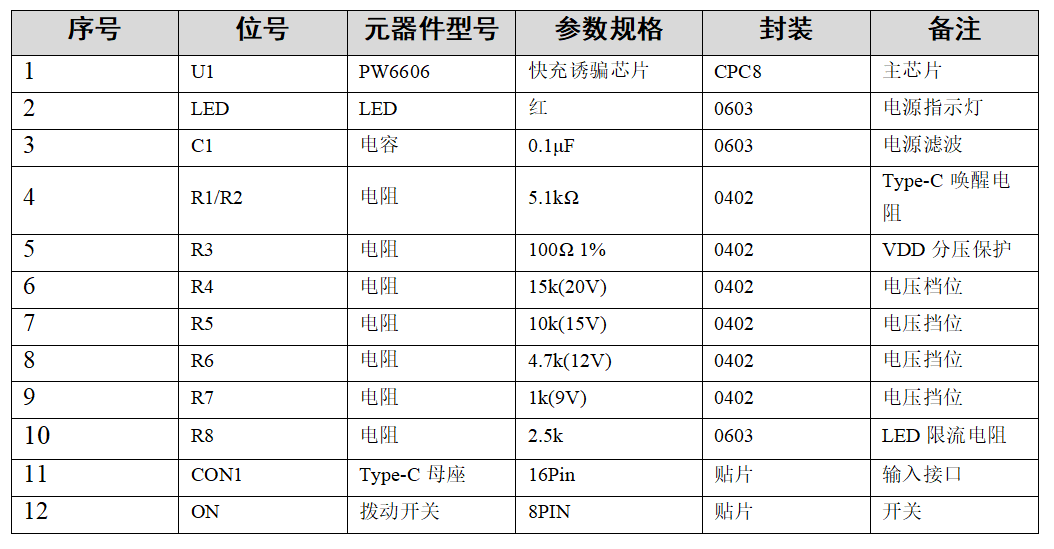

元器件清单（BOM 表）

使用注意事项

· PW6606 仅做协议协商，本身没有稳压降压功能，。

· 充电器额定功率必须大于后端负载功率，否则会触发充电器过流保护，

· 私有快充协议无法被识别，此时芯片会自动锁定 5V 输出，优先选用标准 PD/QC 正规充电器。

· 配置电阻选用 1% 精度金属膜电阻，保证电压识别精准。

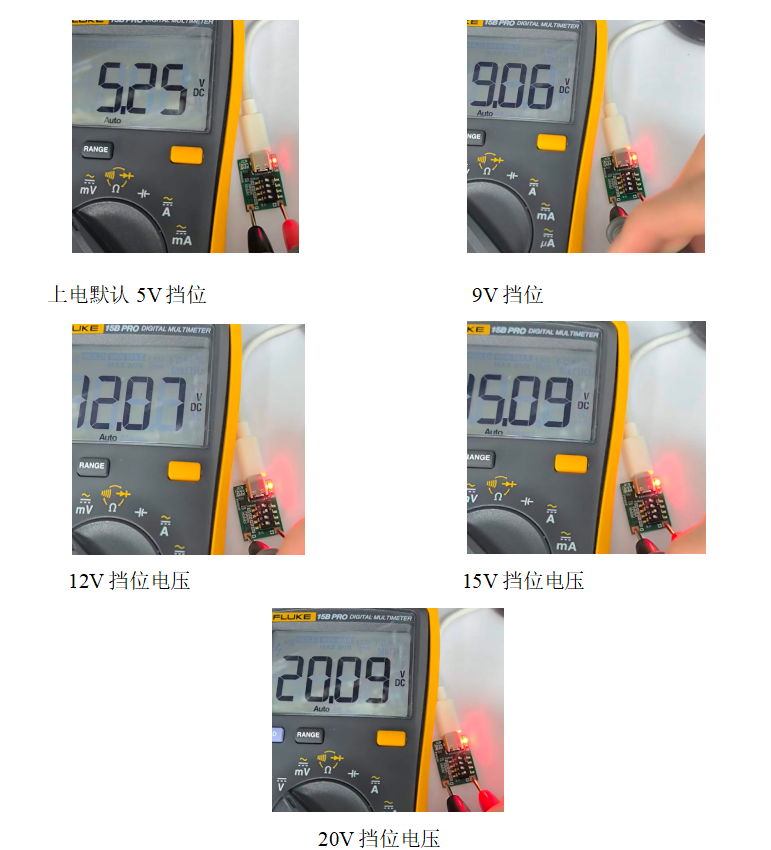

实物演示与测试

测试方法
