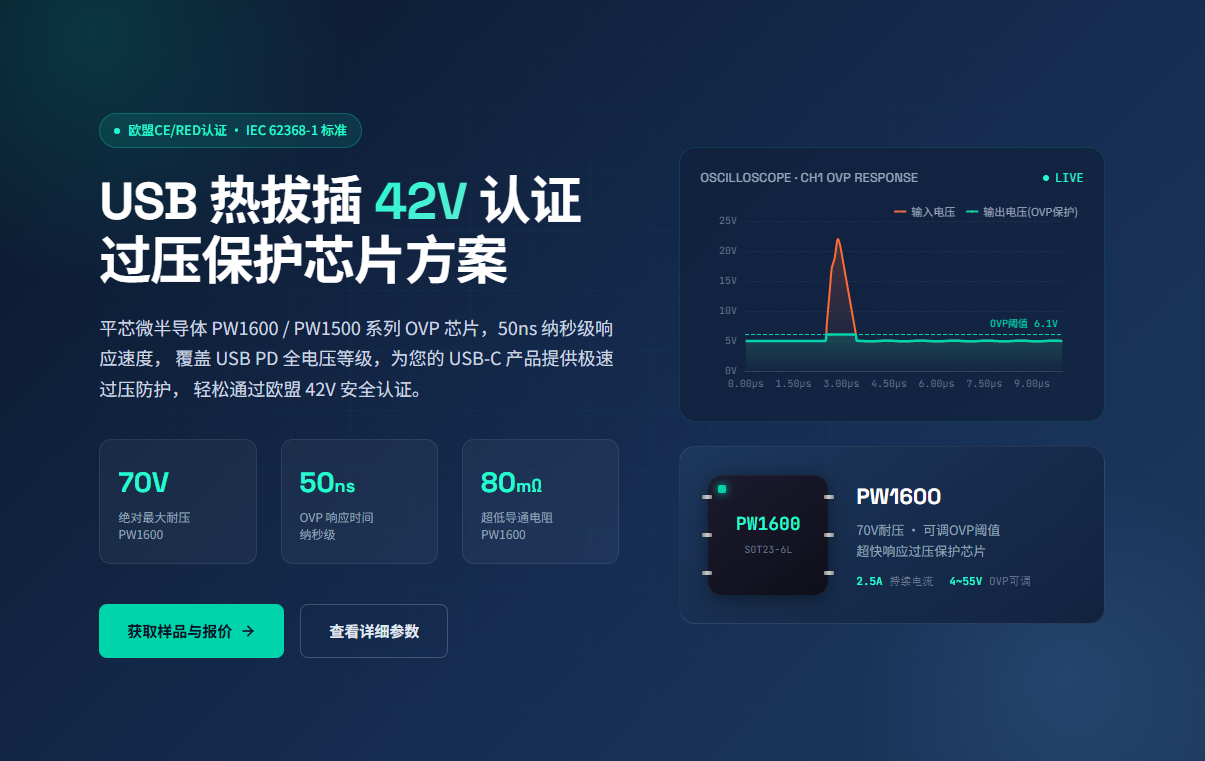

USB 热拔插 42V 认证 过压保护芯片方案

平芯微半导体 PW1600 / PW1500 系列 OVP 芯片， 50ns 纳秒级响应速度， 覆盖 USB PD 全电压等级，为您的 USB-C 产品提供极速过压防护， 轻松通过欧盟 42V 安全认证。

70V 绝对最大耐压 PW1600

50ns OVP 响应时间 纳秒级

80mΩ 超低导通电阻 PW1600

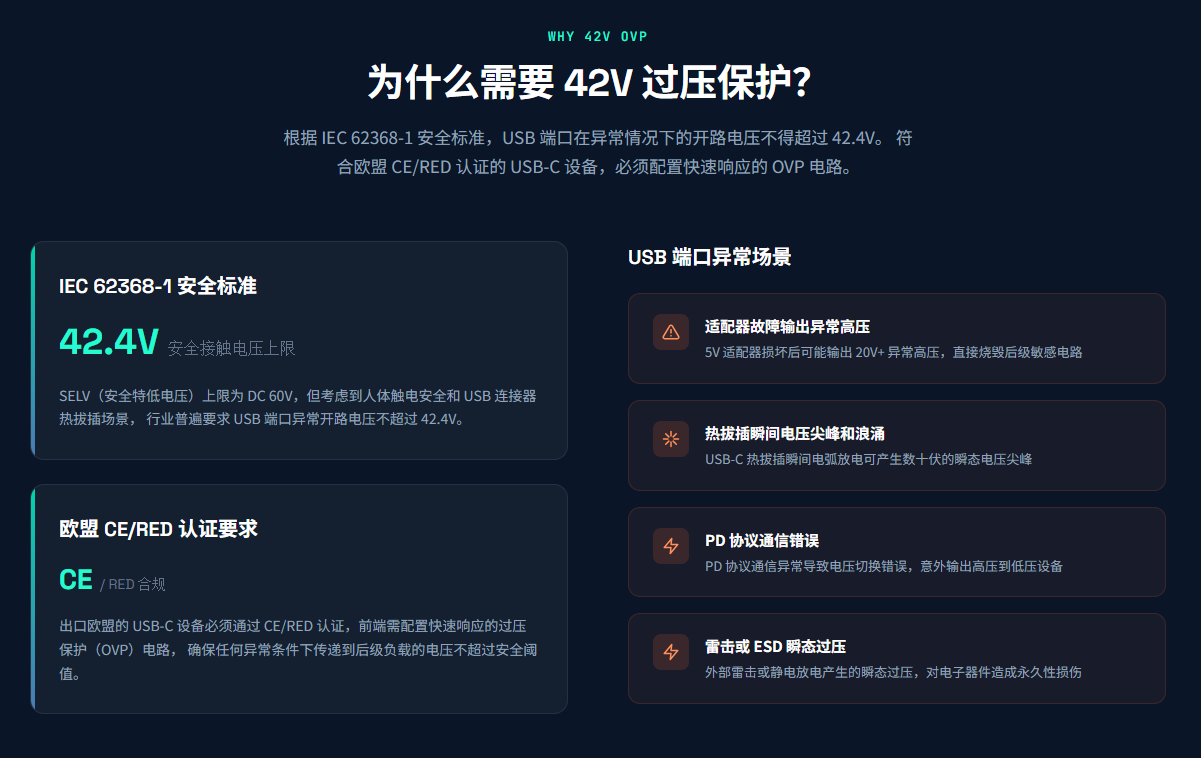

为什么需要 42V 过压保护？

根据 IEC 62368-1 安全标准， USB 端口在异常情况下的开路电压不得超过 42.4V 。 符合欧盟 CE/RED 认证的 USB-C 设备，必须配置快速响应的 OVP 电路。

IEC 62368-1 安全标准

42.4V 安全接触电压上限

SELV （安全特低电压）上限为 DC 60V ，但考虑到人体触电安全和 USB 连接器热拔插场景， 行业普遍要求 USB 端口异常开路电压不超过 42.4V 。

欧盟 CE/RED 认证要求

CE / RED 合规

出口欧盟的 USB-C 设备必须通过 CE/RED 认证，前端需配置快速响应的过压保护（ OVP ）电路， 确保任何异常条件下传递到后级负载的电压不超过安全阈值。

USB 端口异常场景

适配器故障输出异常高压

5V 适配器损坏后可能输出 20V+ 异常高压，直接烧毁后级敏感电路

热拔插瞬间电压尖峰和浪涌

USB-C 热拔插瞬间电弧放电可产生数十伏的瞬态电压尖峰

PD 协议通信错误

PD 协议通信异常导致电压切换错误，意外输出高压到低压设备

雷击或 ESD 瞬态过压

外部雷击或静电放电产生的瞬态过压，对电子器件造成永久性损伤

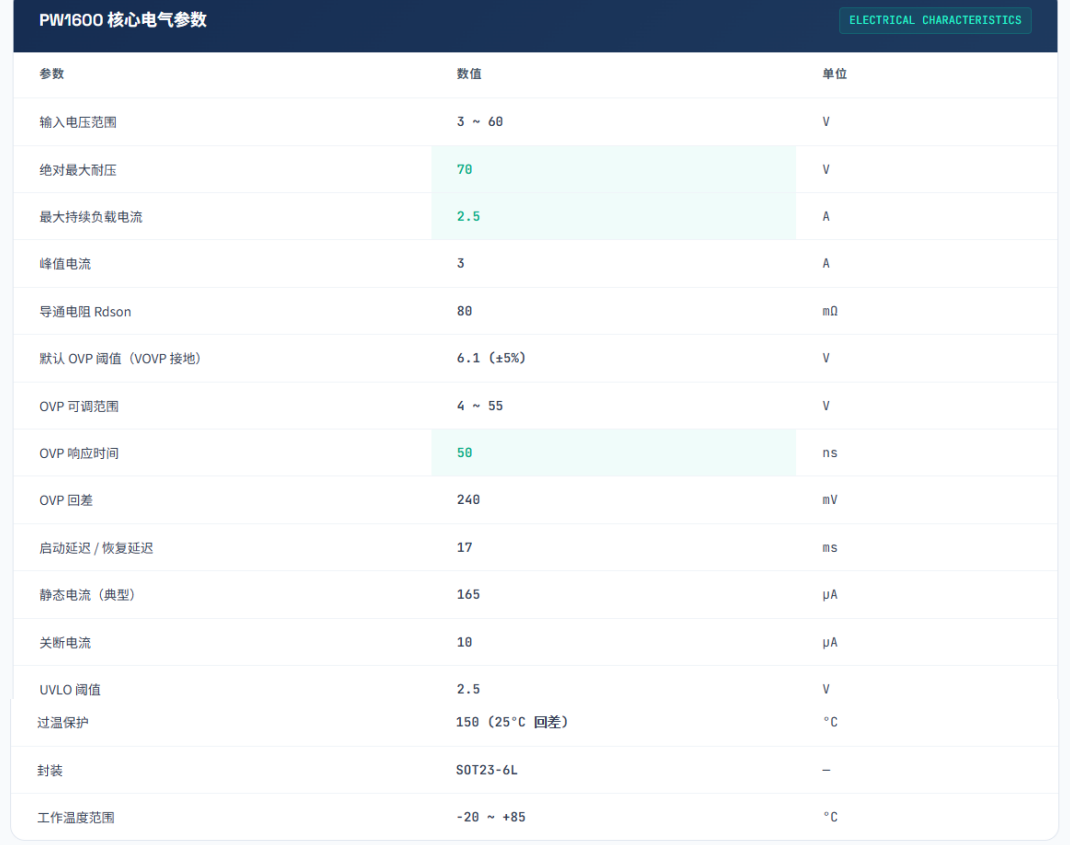

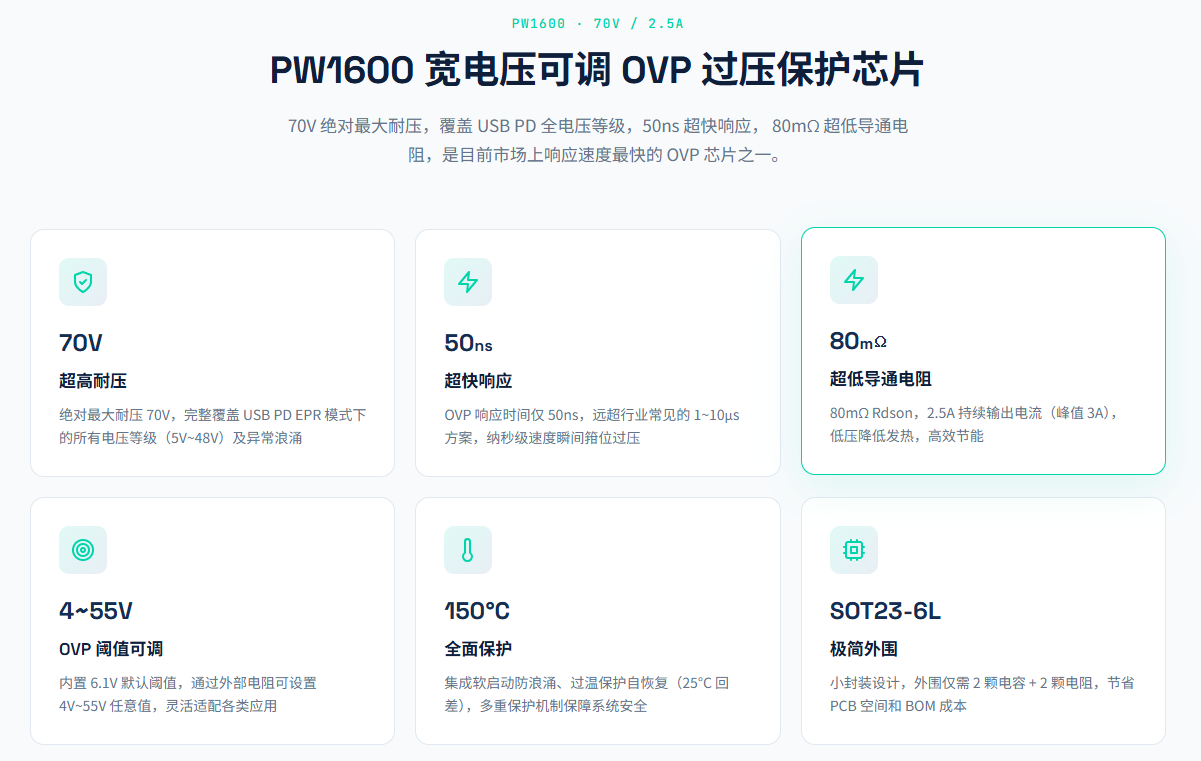

PW1600 宽电压可调 OVP 过压保护芯片

70V 绝对最大耐压，覆盖 USB PD 全电压等级， 50ns 超快响应， 80m Ω 超低导通电阻，是目前市场上响应速度最快的 OVP 芯片之一。

70V 超高耐压

绝对最大耐压 70V ，完整覆盖 USB PD EPR 模式下的所有电压等级（ 5V~48V ）及异常浪涌

50ns 超快响应

OVP 响应时间仅 50ns ，远超行业常见的 1~10 μ s 方案，纳秒级速度瞬间箝位过压

80mΩ 超低导通电阻

80m Ω Rdson ， 2.5A 持续输出电流（峰值 3A ），低压降低发热，高效节能

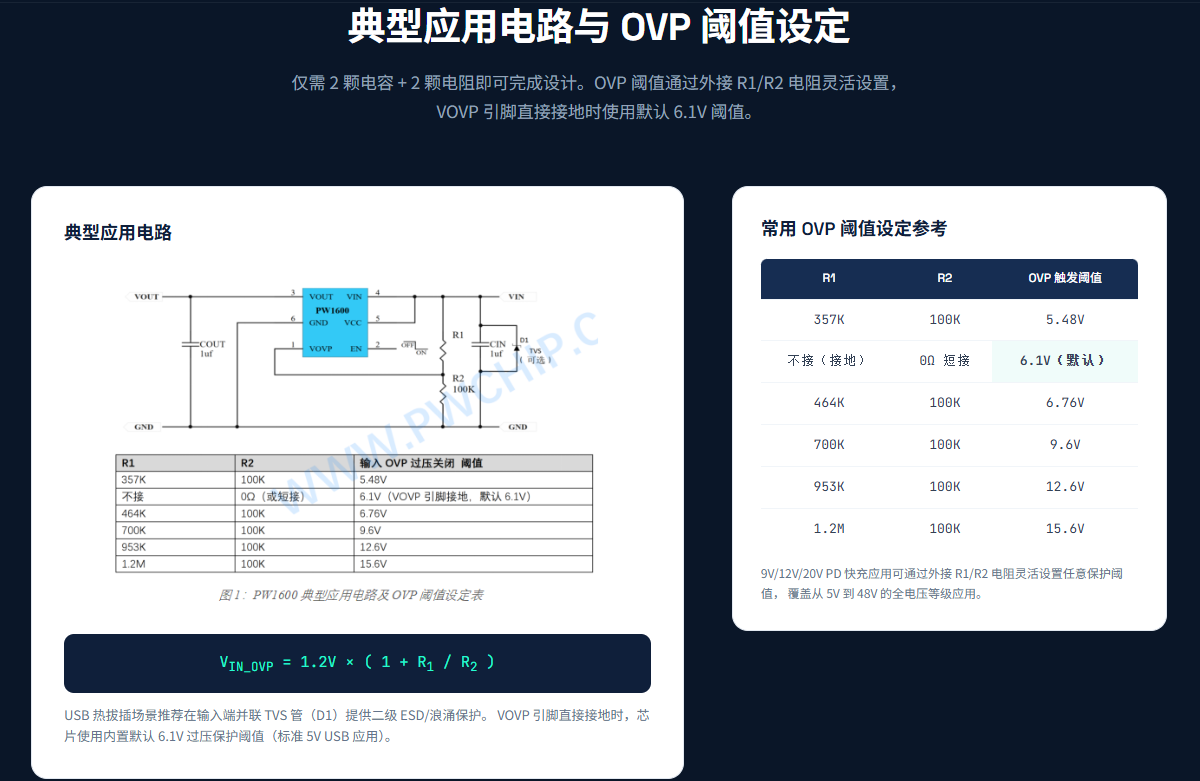

4~55V OVP 阈值可调

内置 6.1V 默认阈值，通过外部电阻可设置 4V~55V 任意值，灵活适配各类应用

150°C 全面保护

集成软启动防浪涌、过温保护自恢复（ 25 ° C 回差），多重保护机制保障系统安全

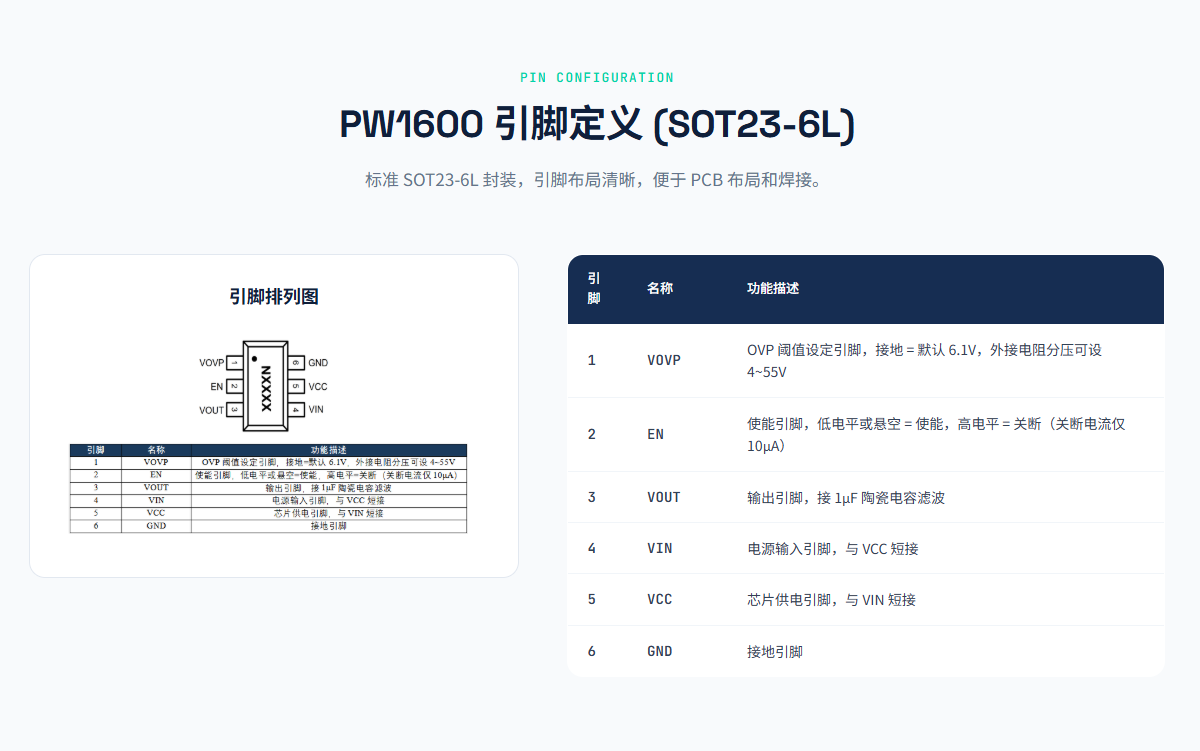

SOT23-6L 极简外围

小封装设计，外围仅需 2 颗电容 + 2 颗电阻，节省 PCB 空间和 BOM 成本

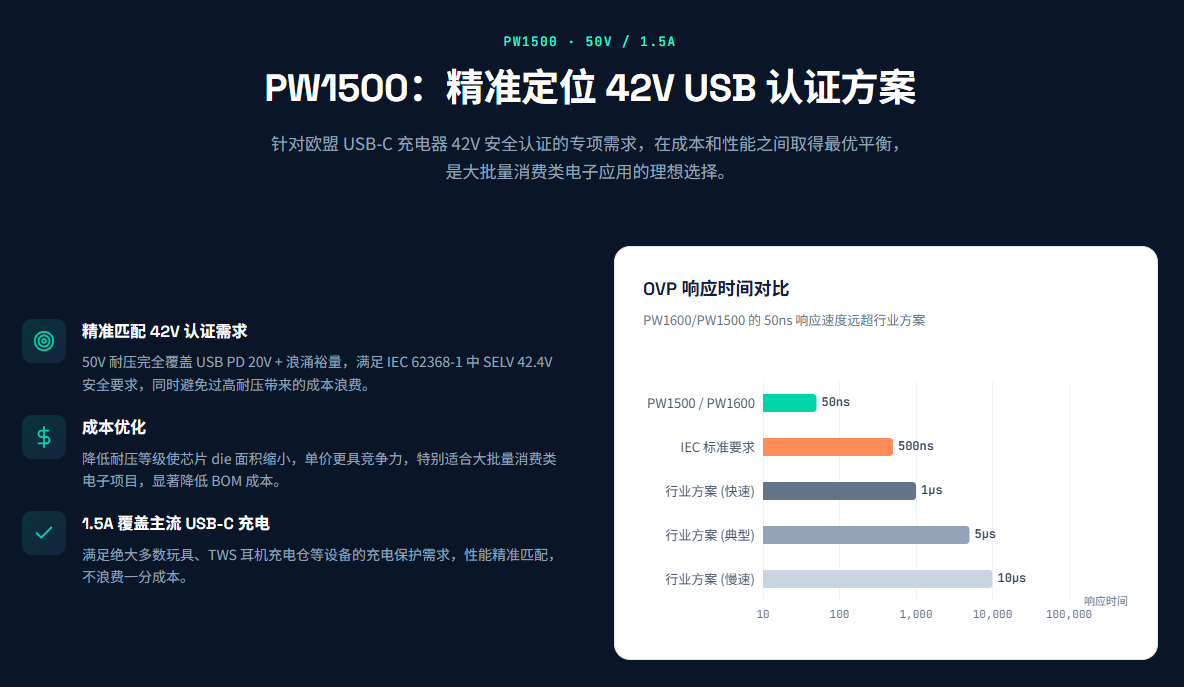

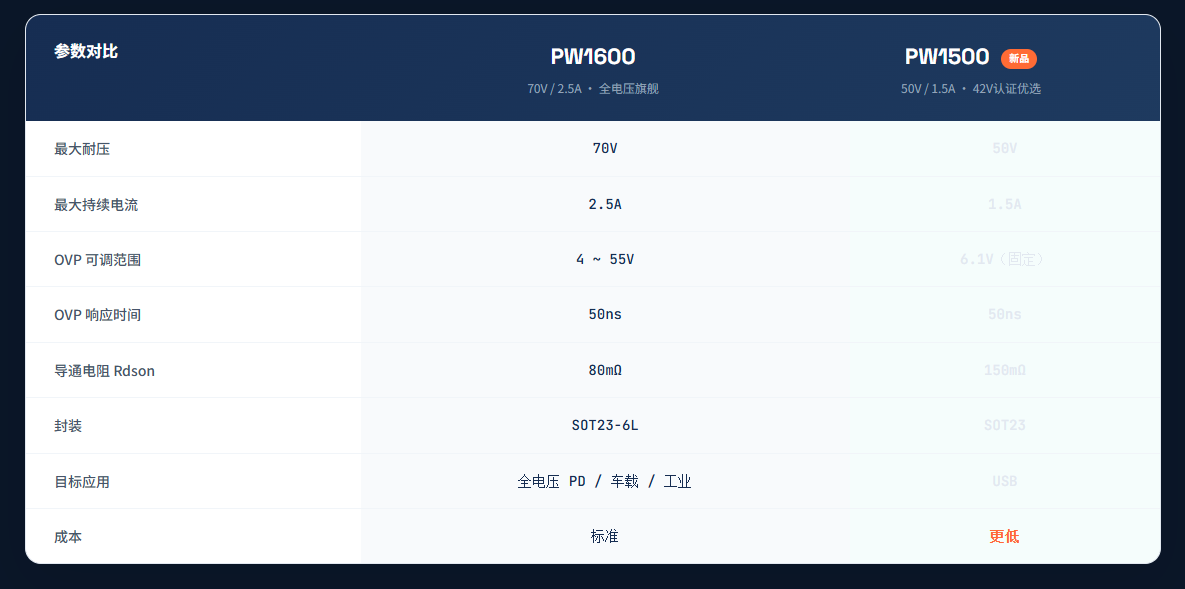

PW1500 ：精准定位 42V USB 认证方案

针对欧盟 USB-C 充电器 42V 安全认证的专项需求，在成本和性能之间取得最优平衡， 是大批量消费类电子应用的理想选择。

精准匹配 42V 认证需求

50V 耐压完全覆盖 USB PD 20V + 浪涌裕量，满足 IEC 62368-1 中 SELV 42.4V 安全要求，同时避免过高耐压带来的成本浪费。

成本优化

降低耐压等级使芯片 die 面积缩小，单价更具竞争力，特别适合大批量消费类电子项目，显著降低 BOM 成本。

1.5A 覆盖主流 USB-C 充电

满足绝大多数玩具、 TWS 耳机充电仓等设备的充电保护需求，性能精准匹配，不浪费一分成本。

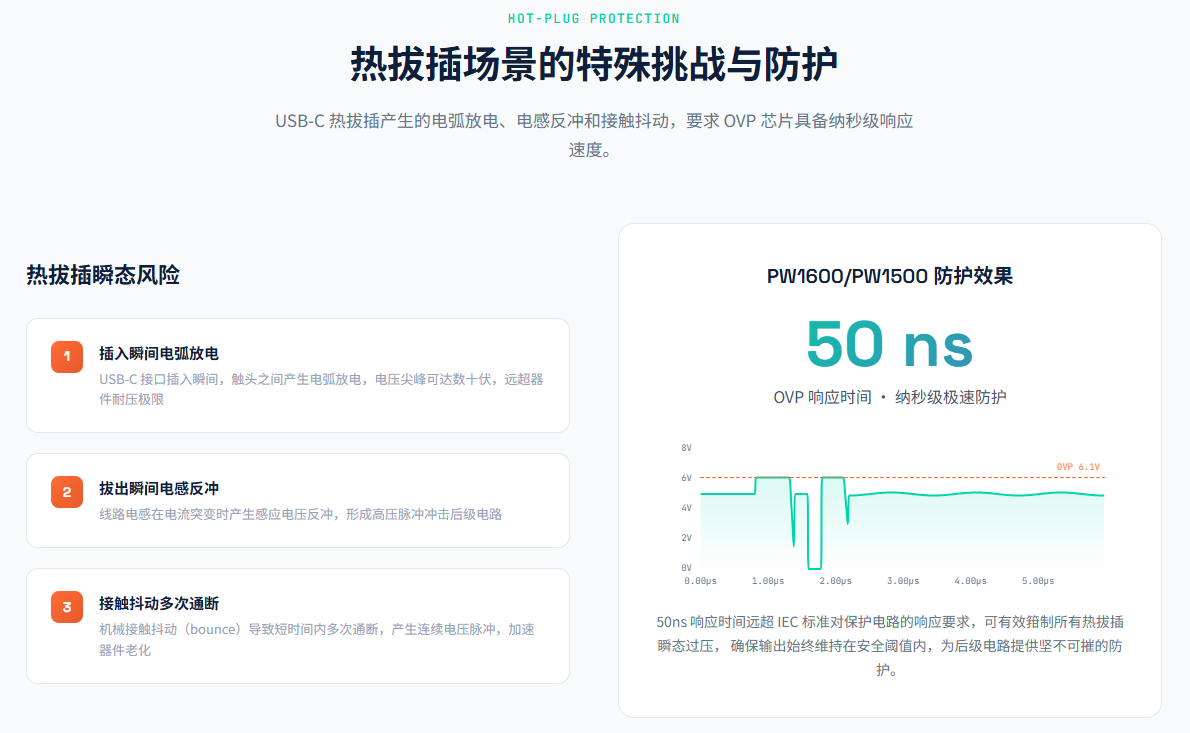

热拔插场景的特殊挑战与防护

USB-C 热拔插产生的电弧放电、电感反冲和接触抖动，要求 OVP 芯片具备纳秒级响应速度。

热拔插瞬态风险

1 插入瞬间电弧放电

USB-C 接口插入瞬间，触头之间产生电弧放电，电压尖峰可达数十伏，远超器件耐压极限

2 拔出瞬间电感反冲

线路电感在电流突变时产生感应电压反冲，形成高压脉冲冲击后级电路

3 接触抖动多次通断

机械接触抖动（ bounce ）导致短时间内多次通断，产生连续电压脉冲，加速器件老化
