两串锂电池保护板电路图中1脚控制放电、2脚控制充电

两节串联锂电池保护板原理模拟器

基于PW7120保护芯片·可视化理解过充/过放/过流/均衡保护原理

正常充电

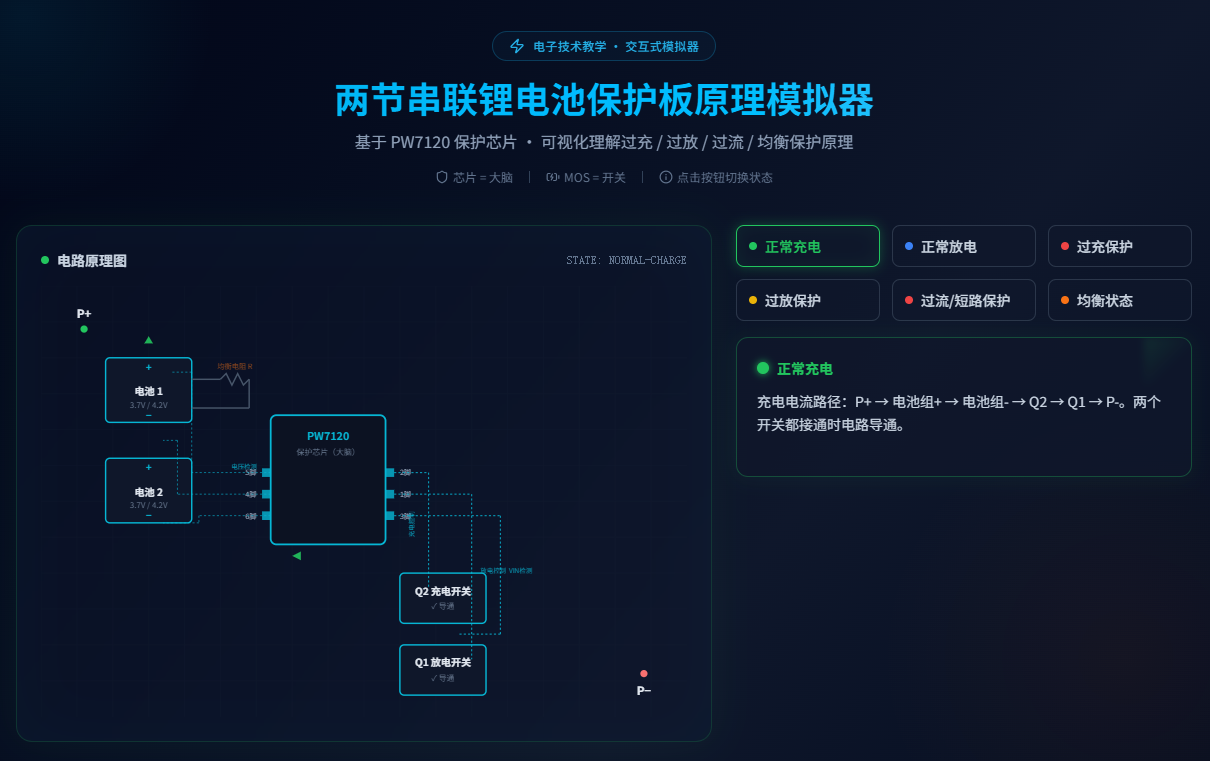

充电电流路径：P+→电池组+→电池组-→Q2→Q1 → P-。两个开关都接通时电路导通。

正常放电

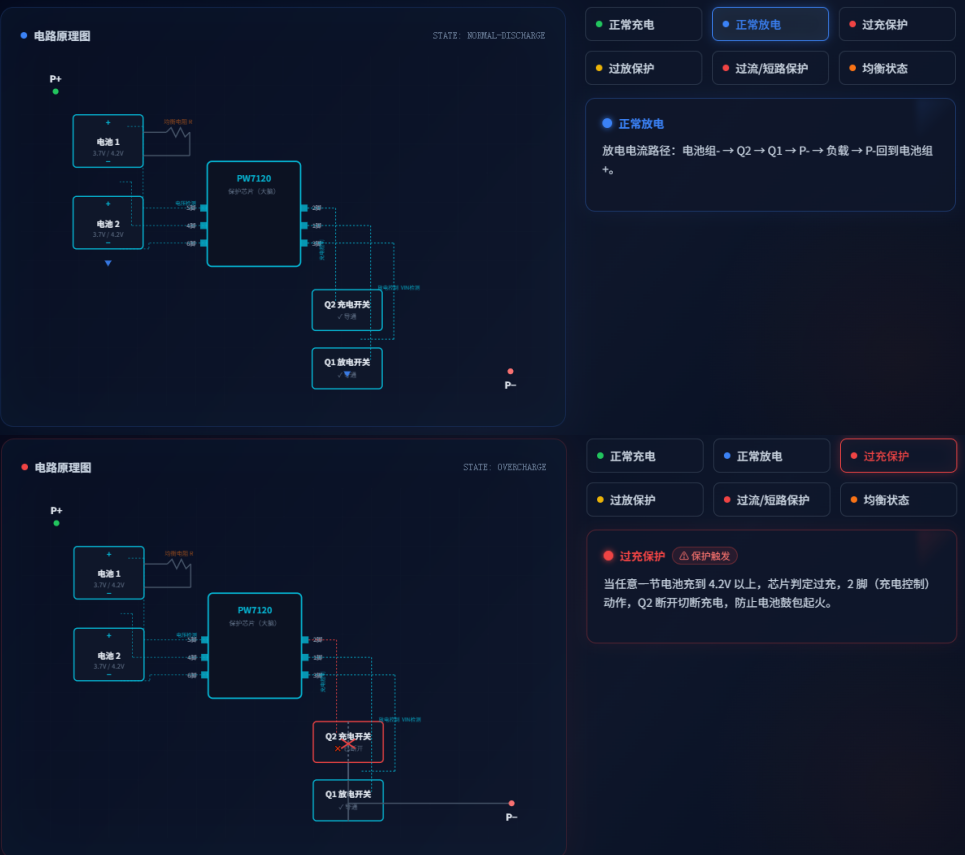

放电电流路径：电池组-→Q2→Q1→P-→负载→P-回到电池组+。

过充保护⚠ 保护触发

当任意一节电池充到 4.2V 以上，芯片判定过充，2 脚（充电控制）动作，Q2 断开切断充电，防止电池鼓包起火。

过放保护⚠ 保护触发

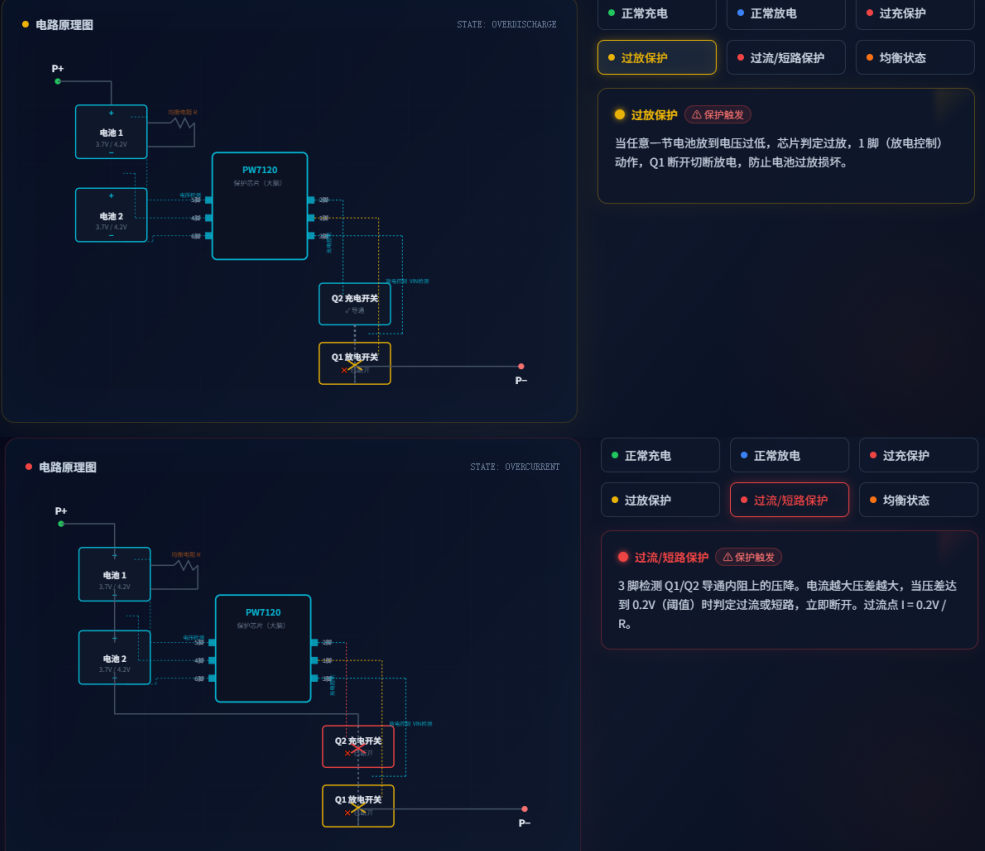

当任意一节电池放到电压过低，芯片判定过放，1 脚（放电控制）动作，Q1 断开切断放电，防止电池过放损坏。

过流/短路保护⚠ 保护触发

3 脚检测 Q1/Q2 导通内阻上的压降。电流越大压差越大，当压差达到 0.2V（阈值）时判定过流或短路，立即断开。过流点 I = 0.2V / R。

均衡状态

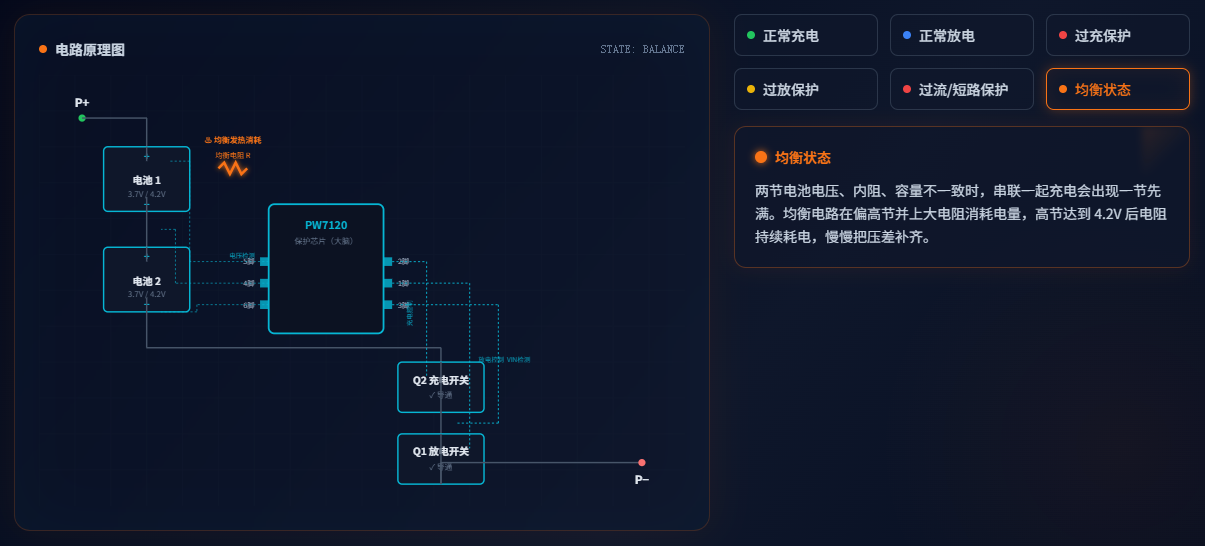

两节电池电压、内阻、容量不一致时，串联一起充电会出现一节先满。均衡电路在偏高节并上大电阻消耗电量，高节达到 4.2V 后电阻持续耗电，慢慢把压差补齐。

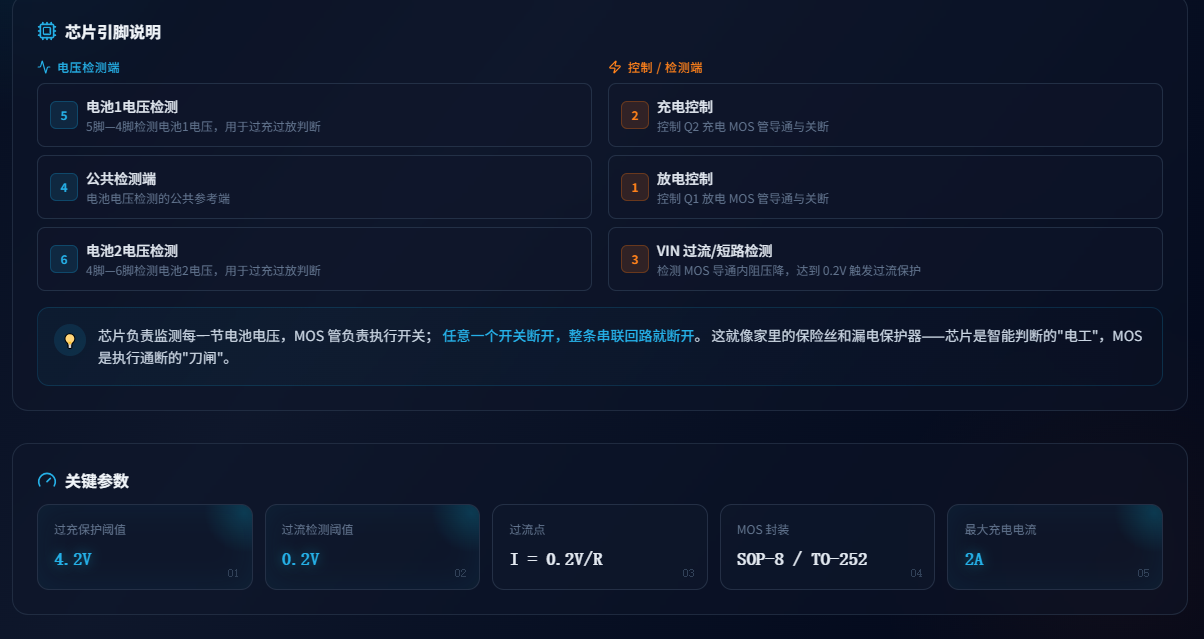

芯片引脚说明

电压检测端

5 电池1电压检测

5脚—4脚检测电池1电压，用于过充过放判断

4 公共检测端

电池电压检测的公共参考端

6 电池2电压检测

4脚—6脚检测电池2电压，用于过充过放判断

控制/检测端

2 充电控制

控制 Q2 充电MOS管导通与关断

1 放电控制

控制 Q1 放电MOS管导通与关断

3 VIN 过流/短路检测

检测 MOS 导通内阻压降，达到 0.2V 触发过流保护
