1.5V转3.3V芯片

2020-11-05 11:11:00
admin
原创
690

PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。
输出电压可以进行内部调节,实现从 3.0V 至 5.0V 的固定输出电压, 调节步进为 0.1V。

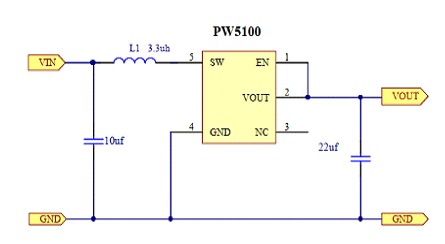

PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频
率高达 1.2MHz, 支持小型的外部电感器和输出电容器, 同时又能保持超低的静态电流,实现最高的效率。
产品特点
⚫ 最大效率可达: 95%
⚫ 最高工作频率: 1.2MHz
⚫ 超低启动电压: 0.7V@Io=1mA
⚫ 宽输入电压范围: 0.7V~ 5.0V
⚫ 输入静态电流: 10uA@VIN=2.0V
⚫ 输出电压可选: 3.0V~ 5.0V@step=0.1V
⚫ 输出电压精度: ±2.5%
⚫ 低纹波,低噪声: ±10mV@Io=50mA
⚫ 使能关断控制: ≤ 0.2V(低电平), ≥ 0.4*Vout(高电平)
应用范围
⚫ 1~ 3 节碱性电池或镍氢电池供电应用
⚫ 蓝牙耳机充电仓、数码相机
⚫ LED 灯、血压计、遥控玩具
⚫ 无线耳机、无线鼠标键盘、防丢器
⚫ MP3、 VCR、 PDA 等手持电子设备
