CS5230E原装现货，代理商

CS5230E是一款采用CMOS工艺电容式升压型GF类单声道音频功放，可以为40的负载提供最高5W的连续功率;CS5230E芯片内部固定的28倍增益，有效的减少了外围元器件的数量∶功放集成了D类和AB类两种工作模式即可保证D类模式下强劲的功率输出又可兼顾系统在有FM的情况下，消除功放对系统的干扰;CS5230E具有独特的防破音（NCN）功能可根据输出信号的大小自动调整功放的增益，实现更加舒适的听觉感受CS5230E还具备电源自适应能力，当电源电压低的时候功放会自动降低增益从而减少功放的输出功率

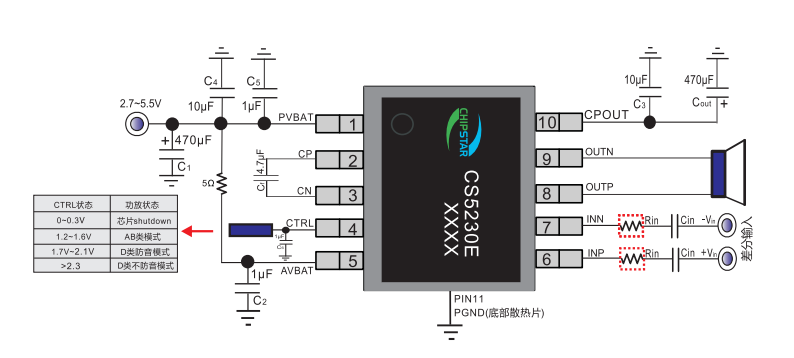

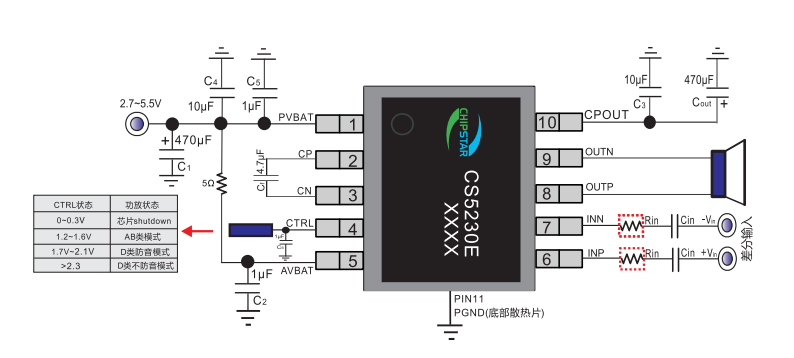

CS5230E的外围只有低成本的阻容器件，在以锂电池供电的移动式音频设备中，CS5230E是理想的音频子系统的功放解决方案.CS5230E的全差分架构和极高的PSRR有效地提高了CS5230E对RF噪声的抑制 能力。另外CS5230E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。
CS5230E提供了ESOP10的封装类型其额定的工作温度范围为-40℃至85℃。

特征

集成Charge Pump升压模块.

集成AB类D类两种工作模式GF类音频功放

先进的电源自适应功能

输出功率
Po at VBAT=5.0V,RL=4Q+33uH

                    THD+N=10% 5.2W(NCN OFF@D MODE)

                    THD+N=1%4.3W(NCN OFF@D MODE)

               Po at VBAT=4.2V,RL=4Q+33uH

                    THD+N=10%4.8W((NCN OFF@D MODE)

                    THD+N=1% 4.1W(NCN OFF@D MODE)

               Po at VBAT=3.6V,RL=4Q+33uH

                   THD+N=10% 3.45W(NCN OFF@D MODE)

                   THD+N=1% 3.00W(NCN OFF@D MODE)

输入电压范围∶2.7~5.5V

关断电流<1uA

待机电流∶3mA

D类调制频率∶300KHz

防破音模式开关

AERC专利技术提供优异的全带宽EMI抑制能力

优异的"避噗-咔嗒"（pop-noise）杂音抑制能力

高的电源抑制比（PSRR）∶在217HZ下为-80dB

过湿保护

过压保护

应用

蓝牙音箱

便携式音频设备
