PW1503芯片USB口0.4A∽3A可调限流保护芯片,带短路保护

一 般说明

PW1503,PW1502 是超低RDS （ ON ）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。

PW1503,PW1502 采用薄型（1 毫米） 5 针薄型 SOT23-5封装，提供可调版本。

特征

输入电压：2.4V 至 6V ， 0.4A-3A 可调节负载电流能力 PW1503

输入电压：2.4V 至 5.5V ， 0.4A-2A 可调节负载电流能力 PW1502

可编程电流限制

过温保护

反向阻断（无体二极管）

停机时，VOUT 可强制高于 VIN

符合RoHS 标准

输出短路保护

EN开关控制（完全关断）

应用

USB 充电器

公共场所多USB 充电器

USB 加密狗

minipic 配件

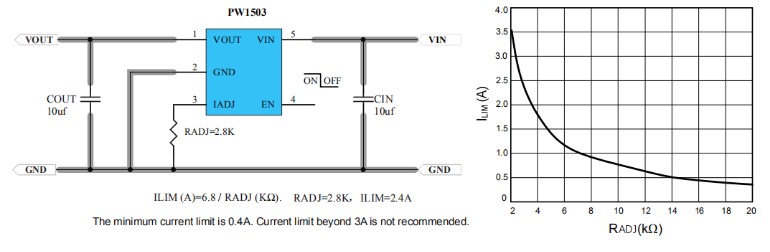

典型应用电路
