三节串联锂电池充电芯片，5V和18V输入电路图 - 技术文章

三节 3.7V的锂电池串联， 11.1V和最大 12.6V锂电池充电电路的解决方案。在应用中，一般使用低压 5V，如 USB口直接输入的给三串锂电池充电，还有是 15V或者 18V， 20V输入降压给锂电池充电的两种情况。

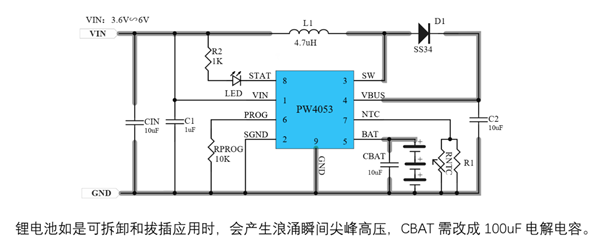

5V， USB口输入电路：

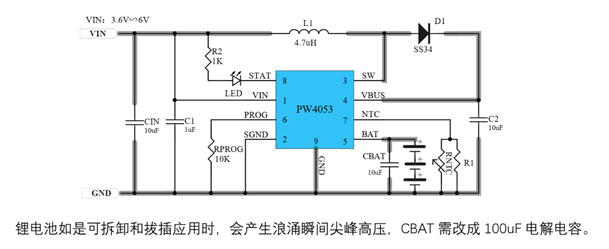

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。 PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸。

外围比较简洁，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。在笔记本电脑自带的 USB口也是可以给三节锂电池充电。

18V，输入降压电路：

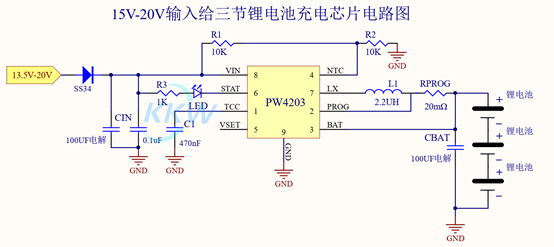

PW4203是一款 4.5V-22V输入，最大 2A充电，支持 1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片 VSET引脚选择 1节充电或 2节串联充电 3节串联充电。

PW4203集成了频率 800 kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。

PW4203具有输入过压保护 24V，和低压启动保护 3.9V，还具有输出 VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。

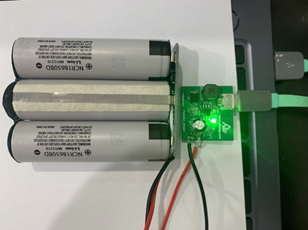

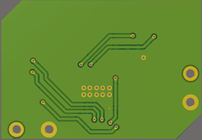

三节串联锂电池充电测试板测试： 13V输入， 15V输入， 18V输入

同时，三节锂电池锂电池的输出电压范围是 9V-12.6V之间。我们需要转成 5V， 6V或者 3.3V等时，需要使用 LDO或者是 DC-DC降压电路了。

PW4053是输入 5V升压产品， PW4203是输入 15V-20V降压充电三节锂电池 IC
