1.2V升压5V和2.4V升压5V芯片,适用于镍氢电池产品

2020-12-23 16:24:00
admin
原创
698

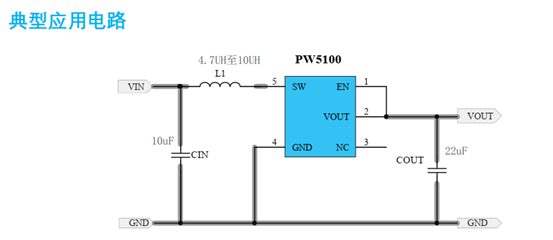

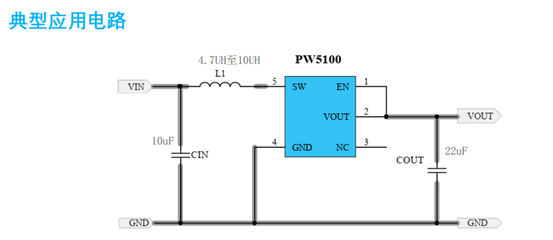

一节镍氢电池 1.2V升压 5V电路芯片,两节镍氢电池 2.4V升压到 5V的电源芯片

PW5100具有宽范围的输入工作电压,从很低的 0.7V5V电压。

PW5100输出电压固定 3V3.3V5V可选固定电压版本。输出电流可达 600MA

芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术 .

产品特点

效率可达: 95

高工作频率: 1.2MHz

宽输入电压范围: 0.7V 5.0V

⚫ 输出电压可达: 600MA

输入静态电流: 10uA@VIN=2.0V

输出电压可选: 3.0V3.3V5.0V

低纹波 ,低噪声: ±10mV@Io=50mA


代理商:深圳市夸克微科技
 郑先生 :13528458039

QQ 2867714804
