PW4203三节锂电池12.6V充电芯片规格书

紧凑的系统解决方案和导热性好。

特征
⚫ 宽输入电压范围： 4.5V 至 22V
⚫ 高效率集成同步降压带固定 800kHz
      开关的调节器频率
⚫ 可选择多电池充电
⚫ 涓流 /恒流 /恒压充电模式
⚫ 可编程（最大 2A）恒定充电当前

⚫ 可编程充电定时器
⚫ 输入电压 UVLO 和电池 OVP
⚫ 过热保护
⚫ 输出短路保护
⚫ 自动停机防止倒车能量流
⚫ 充电状态指示
⚫ 正常同步降压运行当电池取出时
⚫ SOP-8 暴露垫包装报错

应用
⚫ 移动电话
⚫ PDA ， MP3 播放器， MP4 播放器
⚫ 数码相机
⚫ 蓝牙应用
⚫ PSP 游戏玩家， NDS 游戏玩家

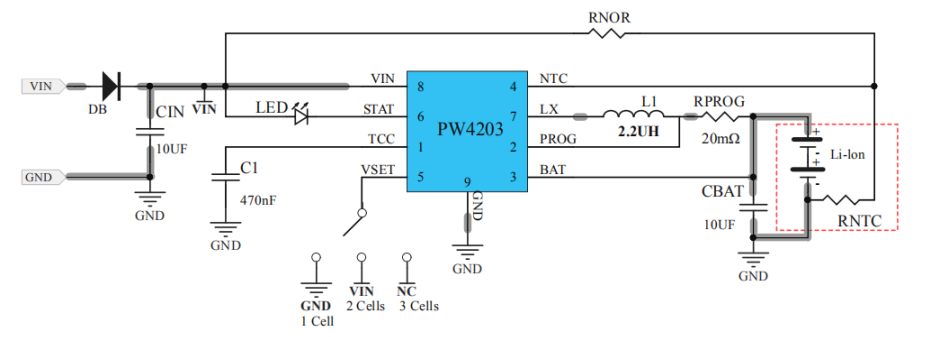

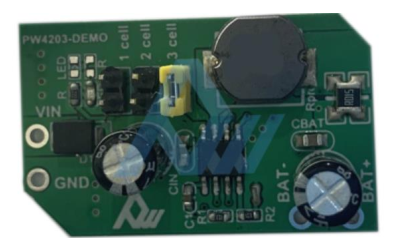

典型应用电路

三节电池时， CBAT 电容建议改成 100uF 电容， 1 节， 2 节可不用， 输入 12V 以上时， CIN 建
议用电解电容。
如需 USB 口 5V 输入升压充电产品，请转至 PW4053 芯片。

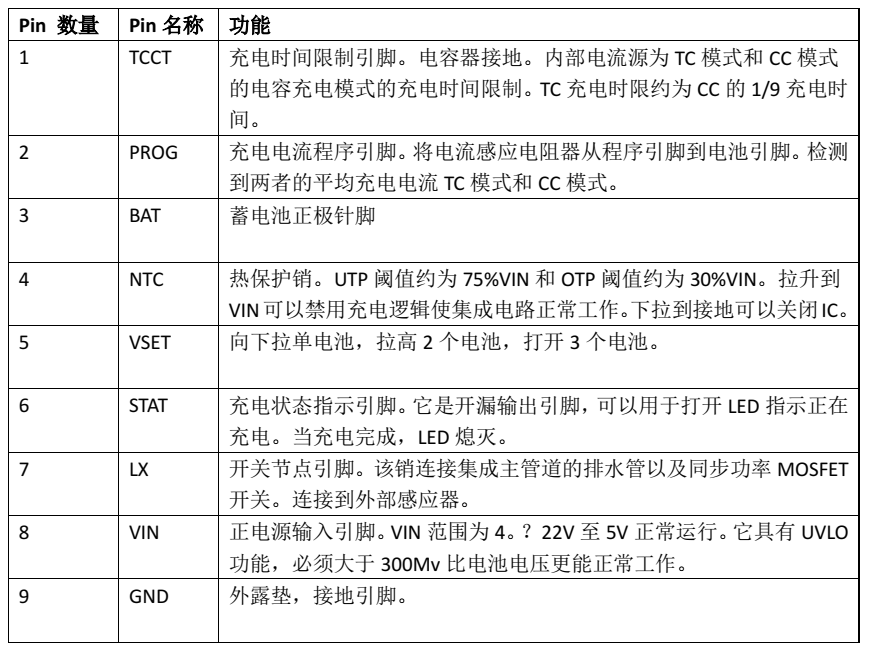

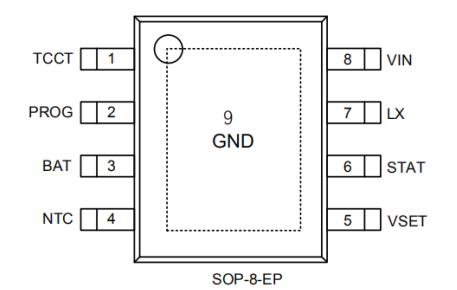

引脚分配 / 说明

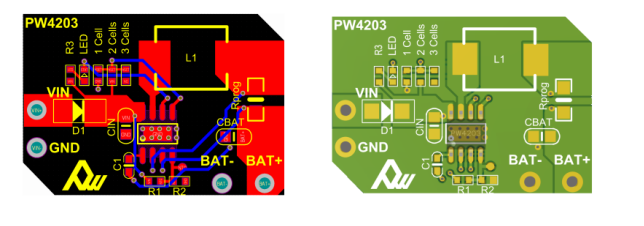

布局注意事项

PW4203 调节器的布局设计比较简单。以达到最佳效率和最低限度噪音问题，我们应该把以
下组件放在 IC 附近： CIN ， L ， R1 和 R2 。

1 、理想的做法是将连接到 GND 引脚的 PCB 铜面积最大化，以达到最佳的散热效果以及噪音
性能。如果电路板空间允许的话，地平面是非常理想的。

2 、 CIN 必须接近引脚 VIN 和 GND 。 CIN 和 GND 形成的环路面积必须最小化。

3 、与 LX pin 相关联的 PCB 铜面积必须最小化，以避免潜在的噪声问题。

4 电容器 C1 和连接到 TCCT 引脚的迹线不得靠近 LX 网络在 PCB 布局上避免噪音问题。最好
把 C1 接地到输出端电容器接地。

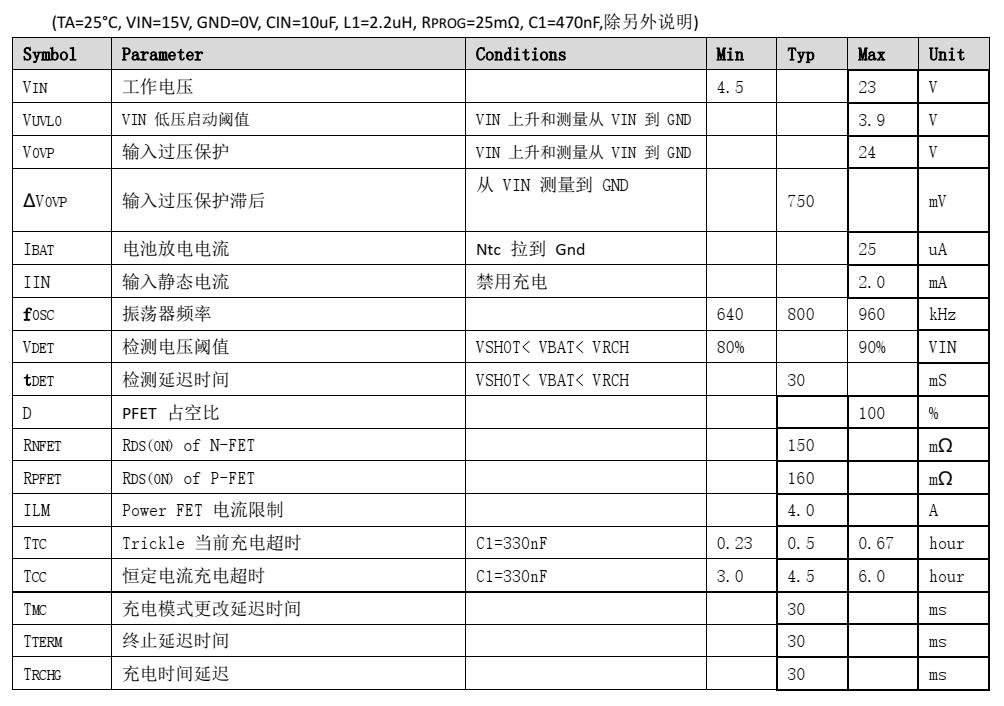

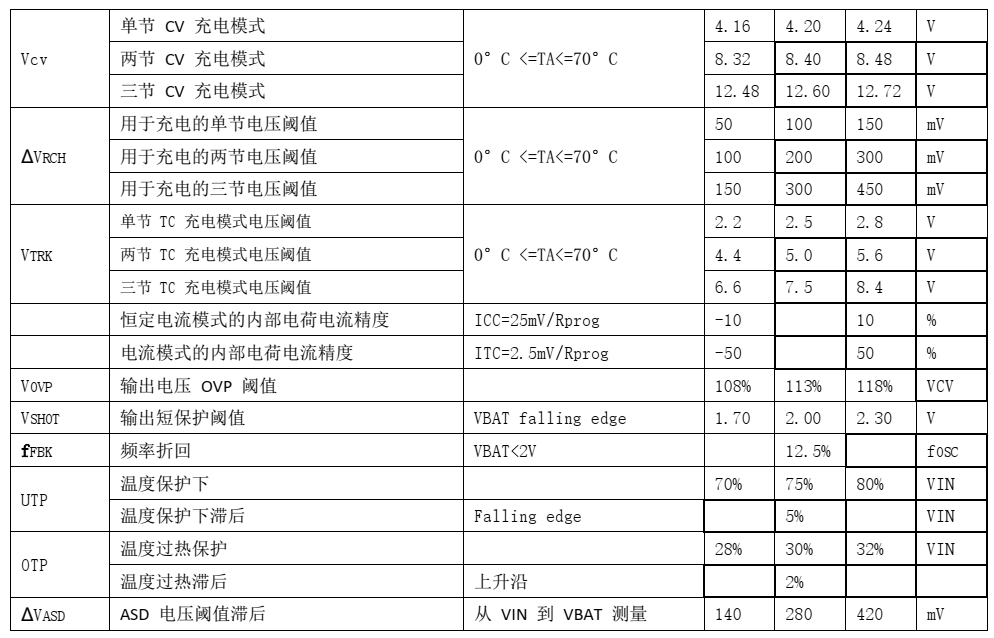

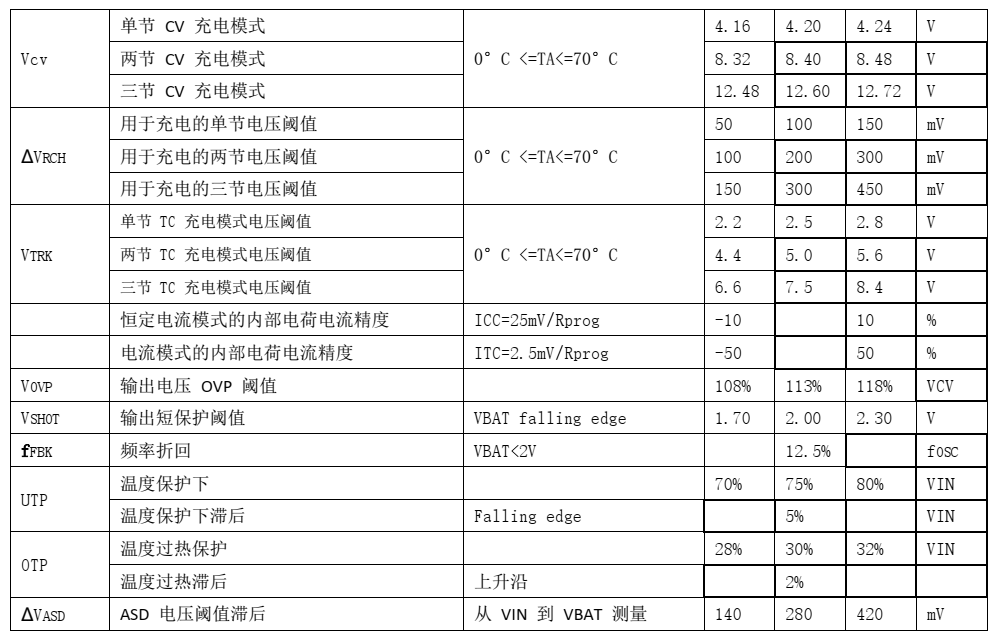

电气特性

功能描述

PW4203 是一款 4.5V-22V 输入， 2A 多芯同步降压锂离子电池充电器，适合便携式应用程序。
选择引脚方便多电池充电。集成 800 kHz 同步降压调节器由 22V 额定值的 FET 组成，具有极
低的导通电阻，以实现较高的充电效率电路设计简单。

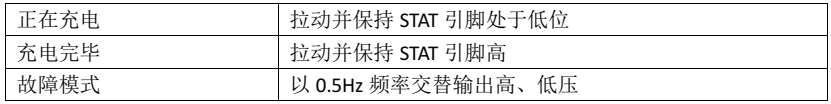

充电状态指示说明

将一个 LED 从 VIN 连接到 STAT 引脚， LED 亮起表示正在充电， LED 熄灭表示正在充电充电完
成， LED 闪烁指示故障模式。

降压调节器操作说明
如果突然拆下锂离子电池， NTC 引脚上的电压将升高到 90% 以上的 Vin 。然后，它作为一个
正常的峰值电流模式控制的同步 buck 变换器和 BAT 引脚上的输出电压在 VCV 下调节。在这
种工作模式下，恒定的输出电流环路仍然有效，但是充电超时和涓流充电被禁用。

热防护

电池和 IC 的热关机都激活。当温度升高时， IC 恢复正常工作
又回到正常范围。

短路保护
当 VBAT 电压低于短路保护阈值时，短路保护积极的。在充电器操作模式下，开关频率折叠
回默认值的 12.5% 值和 VC 折回最大值的 20% 。涓流充电计时器仍处于活动状态，并且
最后会让 IC 超时。在 Buck 工作模式下，开关频率折回到 12.5% 默认值，并且 VC 定期启动
软启动。

过电流保护

具有不同恒流能力的电流内环，无论在 Buck 中都始终处于活动状态过流保护模式或电池充
电模式。

过电压保护

无论有无，当 VBAT 电压高于过电压保护阈值时当 VBAT 恢复到正常水平时， IC 关闭并恢复
正常工作。输入电压有 UVLO 和 OVP ，这将使 IC 关闭并恢复正常工作车辆识别号（ VIN ）回
到正常范围。

超时保护

可编程超时保护适用于涓流充电模式和恒流充电模式。一旦超时激活， IC 停止充电操作并锁
定关闭。只有动力或重新插入电池可以使闩锁逻辑复位， IC 重新启动。

应用信息

由于 PW4203 的高集成度，基于该集成电路的应用电路是相当简单。仅输入电容 CIN ，输出
电容 COUT ，电感 L ， NTC 电阻需要为目标应用规范。

NTC 电阻器：
PW4203 通过测量输入电压和 NTC 电压来监测电池温度。这个当速率 K （ K=VNTC/VIN ）达到
UTP （ KUT ）阈值时，控制器触发 UTP 或 OTP 或 OTP （ KOT ）。温度传感网络如下所示。选择
R1 和 R2 编程正确的 UTP 和 OTP 点。

计算步骤如下：

1 、定义 KUT ， KUT=70~80%
2 、定义 KOT ， KOT=28~32%
3 、假设电池 NTC 热敏电阻的电阻在 UTP 阈值处为 RUT ，在 OTP 处为 ROT 门槛。
4 、计算 R2

5 、 计算 R1

充电电流检测电阻 RPROG
充电电流检测电阻 RPROG 计算如下： RPROG=25/ICHG ， Unit: mohm
而 ICHG 是电池的恒定充电电流。

定时器电容器 C1
充电器还提供可编程的充电计时器。充电时间由编程电容器连接在 TCCT 引脚和 GND 之间。
电容由以下公式得出：

CC 是目标恒定充电时间

输入电容 CIN ：
通过输入电容器的纹波电流大于：

为了减少潜在的噪音问题，放置一个典型的 X7R 或更高等级的陶瓷电容器接近 VIN 和 GND
引脚。应注意尽量缩小 CIN 形成的环面积，并且 VIN/GND 引脚。

输出电容器不能：
选择输出电容器来处理输出纹波噪声的要求。两种稳态选择该电容器时，必须考虑纹波和瞬
态要求。为了获得最佳性能，建议使用 X7R 或 10Uf 的优质陶瓷电容器电容。

输出电感 L ：
选择这种电感有几个考虑因素。
1 、 选择电感，提供所需的纹波电流。建议选择波纹
电流约为平均输入电流的 40% 。电感计算如下：

其中 FSW 是开关频率， IOUT 是最大负载电流。
PW4203 调节器集成电路对不同的纹波电流幅值具有很强的耐受性。因此电感的最终选择可
以稍微偏离计算值，而不会显著影响性能

2 、 电感器的饱和电流额定值必须选择大于峰值电感器满载条件下的电流。

3 、 电感的 DCR 和开关频率下的铁心损耗必须足够低达到预期的效率要求。最好选择 DCR<10
兆欧的电感器以达到良好的整体效率。
