TD9521最新中文规格书，和温度低的代替料

一般说明

TD9521 电源开关专为 USB 设计应用。 32mΩN 沟道 MOSFET 电源开关满足 USB 的电压降要求
规范。保护功能包括限流保护，短路保护和过热保护。该装置将输出电流限制在电流极限阈
值水平。过温保护限值短路时结温低于 140 ℃电路或过载情况。启用输入以启用或禁用设备。

特性

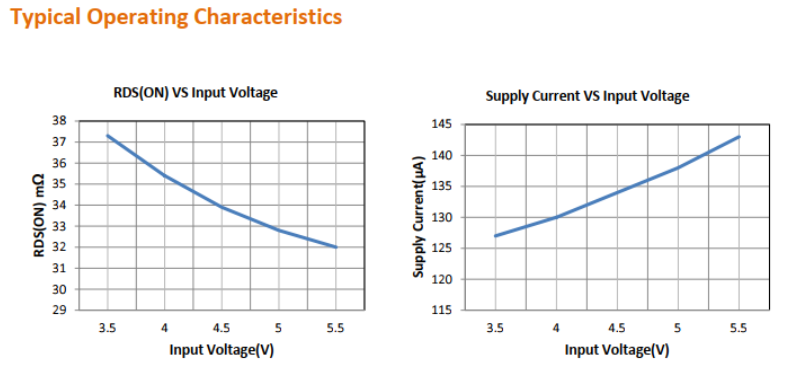

⚫ 32mR ；↓高侧 MOSFET
⚫ 电压范围： 3.5V 至 5.5V
⚫ 限流和短路保护
⚫ 过热保护
⚫ 启用输入
⚫ 提供无铅绿色设备

应用

⚫ 笔记本电脑和台式电脑
⚫ USB 端口
⚫ 高压侧电源保护开关

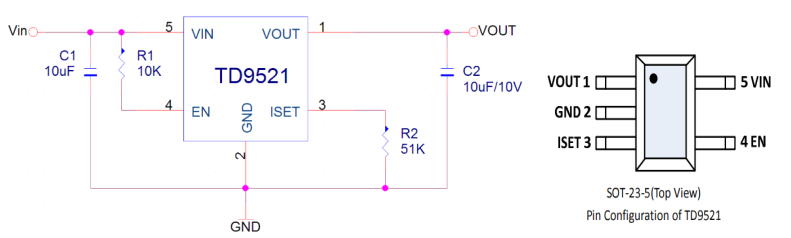

应用电路图和引脚

TD9521 由于价格实惠，在适合的温度下， 最好的限流是 2A 。成本最低， 2.4A 需要比较好的
散热处理设计， 3A 不建议。

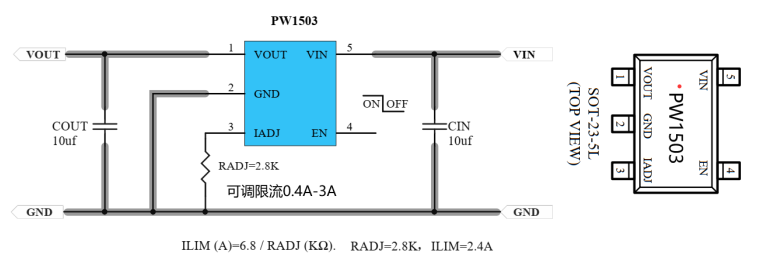

PW1503 在相同限流值时，具有工程师非常满意的负载温度。在输入 5V2.4A 和 3A 负载限流
应用时， PW1503 工作温度分别在 30 度和 45 度。 PIN 对 PIN TD9521 ， 缺点是价格高。

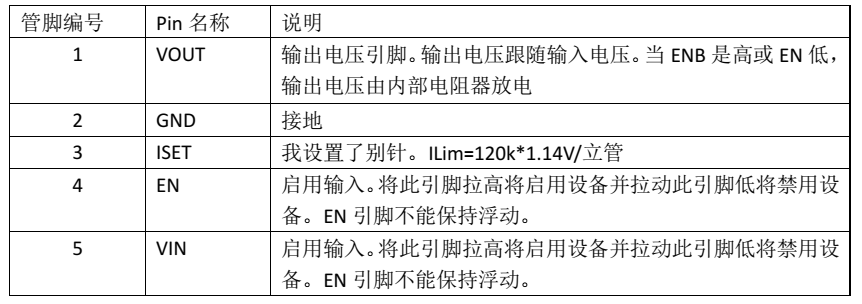

引脚功能描述

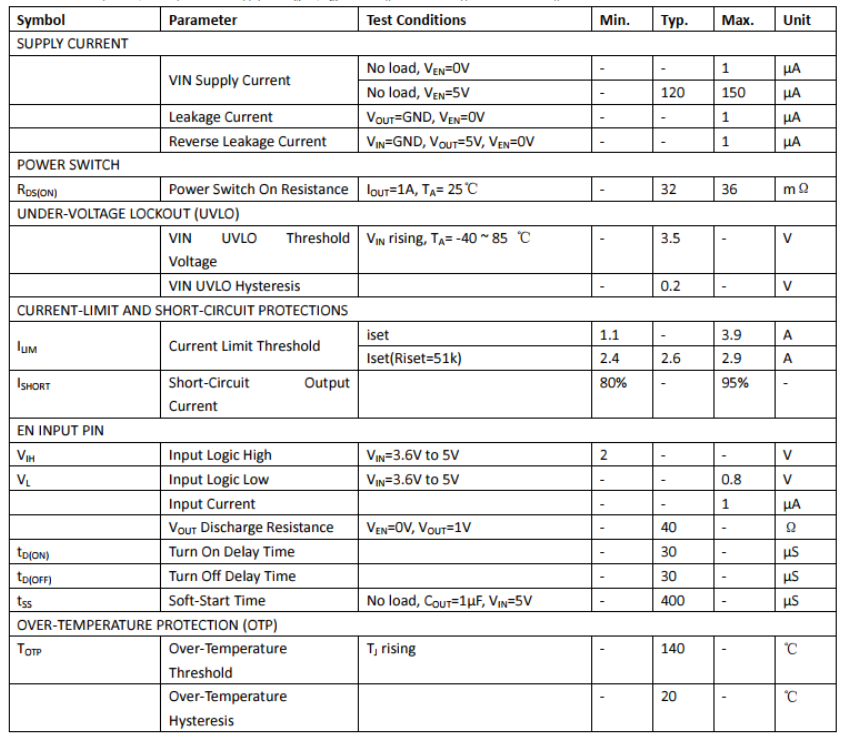

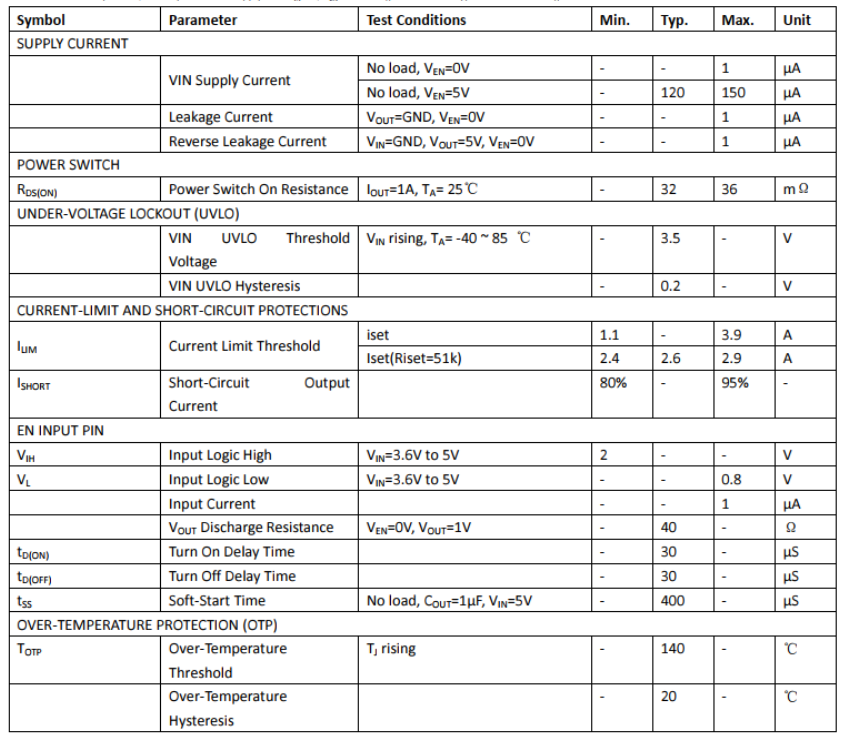

功能描述
锁定（低电压）
TD9521 电源开关具有内置的欠压锁定保持输出关闭直到内部电路操作正常。 UVLO 电路存在
滞后和故障这样它通常会忽略输入。当输入电压超过 UVLO 阈值时，输出电压启动软启动，
以减少涌入电流。

电源开关
电源开关是一个低 RDS（开）的 N 沟道 MOSFET。这个内部功率 MOSFET 没有主体二极管。
当 IC 关闭时， MOSFET 防止电流从 VOUT 流回 VIN 和 VIN 到 VOUT。

限流保护
TD9521 电源开关提供限流保护功能。在电流限制期间，设备将输出电流限制在电流限制阈
值。为了可靠运行，设备不应长期限流运行

短路保护
当输出电压低于 1.5V 时，这是由过载或短路时，器件会限制输出电流达到安全水平。短路
电流限制用于降低短路条件下的功耗。如果交叉口温度达到超过温度阈值，设备将进入热关机。

伊塞特

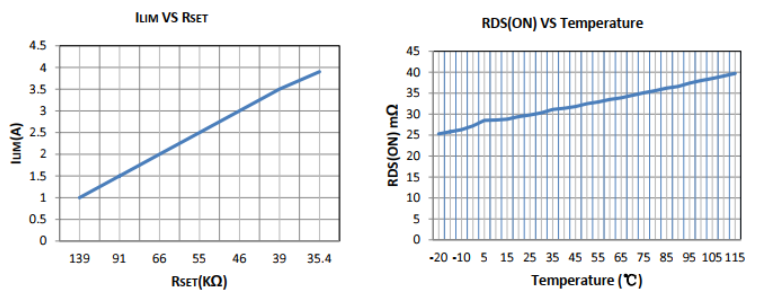

ISET 引脚可以通过 Riset 设置电流限制： ILim=120k*1.14V/ 立管

启用 / 禁用

拉 EN 低于 0.8V 将禁用设备，拉 EN 高于 2V 将禁用设备启用设备。当 IC 被禁用时，电源电
流为减小到小于 1 μ A 。使能输入与两个 TTL 兼容以及 CMOS 逻辑电平。 EN 引脚不能保持浮
动。

过温保护

当结温超过 140 ℃时，内部热感测电路关闭功率场效应晶体管并允许设备冷却趴下。当器件
的结温冷却 20 ℃时内部热感应电路将启用该装置，导致连续热保护期间的脉冲输出。热的
保护的目的是在发生故障时保护 IC 温度条件。对于正常运行，交叉口温度不能超过
TJ=+125 ℃。

申请信息
输入电容器
从 VIN 到 GND 的 1 μ F 陶瓷旁路电容器，位于在 TD9521 附近，强烈建议抑制短路故障事件
时响铃。没有旁路电容器，输出短路可能导致足够的振铃输入（来自电源线电感）损坏内部
控制电路。

输出电容器

低 ESR 10 μ F 铝电解或钽强烈建议使用 VOUT 和 GND 来降低电压下游外围设备热连接时掉
落。（每 USB 2.0 ，输出端口必须至少有 120 μ F 每个集线器的低 ESR 体积电容）。输出负载
时输出电容值越大越好很重。另外，当输出为 1.0 μ F 时陶瓷电容器提高了器件的抗扰度短
路瞬态。

布局考虑

PCB 布局应仔细进行，以最大限度地热耗散，最大限度地降低电压降、电压降和电磁干扰。
必须考虑以下准则：
1. 请将输入电容器靠近 VIN 引脚尽可能的。
2. 负载的输出去耦电容器必须放置在附近负载尽可能接近高频解耦涟漪。
3. 将 TD9521 和输出电容器放置在负载附近降低寄生电阻和电感以获得良好的负载瞬态性
能。
4. 输入和输出电容器的负引脚和 GND 引脚必须连接到装载。
5. 尽可能宽而短地保持车辆识别号（ VIN ）和车辆识别号（ VOUT ）记录
