两节串联锂电池充电管理芯片,IC电路图,物料BOM表

内容目录:

1, 5V输入升压,双节,两节锂电池充电管理芯片
2, 5V输入升压,双节,两节锂电池充电管理IC电路图
3, 5V输入升压,双节,两节锂电池充电方案BOM物料表
4, 5V输入升压,双节,两节锂电池充电测试
5, 20V输入降压,双节,两节锂电池充电管理芯片
6, 20V输入降压,双节,两节锂电池充电管理IC电路图
7, 20V输入降压,双节,两节锂电池充电BOM物料表
8, 20V输入降压,双节,两节锂电池充电测试
9, 双节,两节锂电池降压5V,3.3V或者升压到9V,12V,0.1A-5A电流,



1, 5V输入升压,双节,两节锂电池充电管理芯片

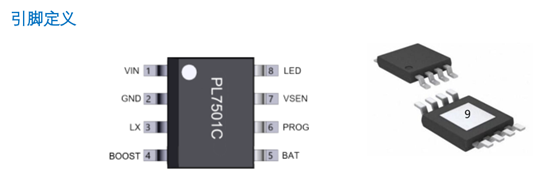

PL7501C 是一款 3.6V-5.5V 输入, 1A 输出,两节锂电池/锂离子电池充电的异步升压充电控制器。具有完善的充电保护功能。针对不同的应用场合,芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。

PL7501C 的升压开关充电转换器的工作频率为 600KHz, 最大 2A 输入充电,转换效率为 90%。 PL7501C 输入电压为 5V,内置自适应环路,可智能调节充电电流, 防止拉挂适配器输出可匹配所有适配器

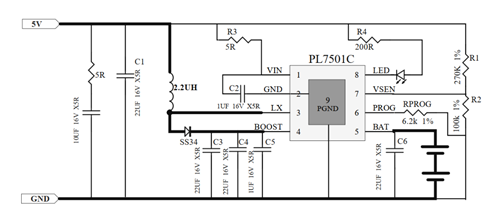

  5V输入升压,双节,两节锂电池充电管理IC电路图

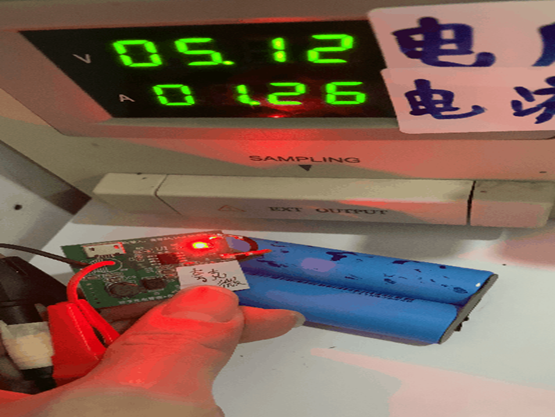

4, 5V输入升压,双节,两节锂电池充电测试:

20V输入降压,双节 ,两节锂电池充电管理芯片

PW4203是一款 4.5-22V 输入, 2A 同步降压多节锂离子电池充电器,适用于便携

应用程序。选择引脚方便多电池充电。带电池短路保护,带电池过压保护,防倒灌功能,可编辑设定的定时关闭充电功能。

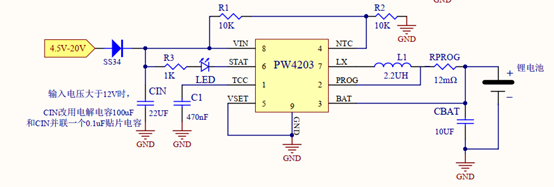

20V输入降压,双节 ,两节锂电池充电管理 IC电路图

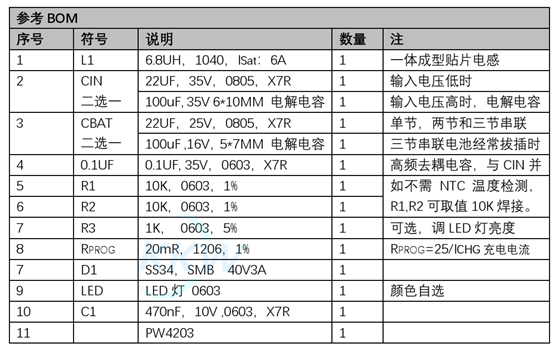

7, 20V 输入降压,双节 ,两节锂电池充电 BOM物料表

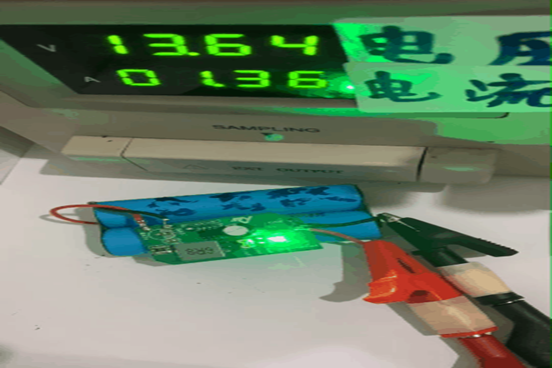

20V输入降压,双节 ,两节锂电池充电测试



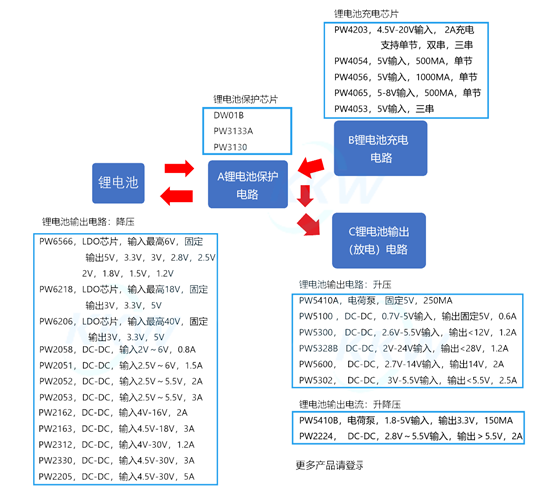

双节 ,两节锂电池降压 5V,3.3V或者升压到 9V12V0.1A-5A电流

1, PW2162 DC-DC降压芯片,输入 4.5V-16V,最大输出电流 2ASOT23-6封装;

2, PW2163 DC-DC降压芯片,输入 4.5V-18V,最大输出电流 3ASOT23-6封装;

3, PW2330 DC-DC降压芯片,输入 4.5V-30V,最大输出电流 3ASOP-8L封装;

4, PW2205 DC-DC降压芯片,输入 4.5V-30V,最大输出电流 5ASOP-8L封装;

5, PW6218 LDO线性稳压 IC,输入 3.0V-18V,输出 5V,3.3V3VSOT23-3封装;

6, PW6206 LDO线性稳压 IC,输入 3.0V-40V,输出 5V,3.3V3VSOT23-3封装;

7, PW5328B DC-DC升压芯片,输入 2V-20V,输出最大电压 24VSOT23-6封装;
