三节串联锂电池充电IC,2款芯片测试板充电测试
- 2021-03-13 09:27:00
- admin 原创
- 1611
第一款三节串联锂电池充电IC,电路图,充电测试:
PW4203是一款4.5V-22V输入,最大2A充电,支持1-3节锂电池串联的同步降压锂离子电池充电器芯片,适用于便携式应用。可通过芯片VSET引脚选择1节充电或2节串联充电3节串联充电。PW4203集成了频率800 kHz的同步降压稳压器,具有极低的导通电阻,可实现高充电效率和简单的电路设计。
PW4203具有输入过压保护24V,和低压启动保护3.9V,还具有输出VBAT电池充电电压的过压保护,输出短路保护,过温保护,过流保护,过时间保护。
PW4203还具有过时充电设定,通过C1的电阻容值来编程充电时长,一旦超时,IC将停止充电操作并闭锁。只有重新插入电源或重新插入电池,才回复正常充电。

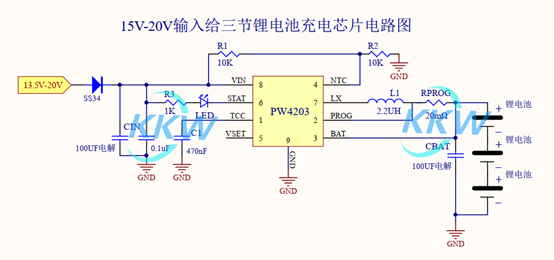

三节串联锂电池充电电路图:
三节串联锂电池充电测试板测试: 13V输入,15V输入,18V输入
第二款三节串联锂电池充电IC,电路图,充电测试:
PW4053 是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 IC。PW4053 集成功率 MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz,转换效率为90%。
PW4053 输入电压为 5V,内置自适应自调节功能,可智能调节充电电流大小,防止负载过大的适配器输出,可匹配所有适配器。

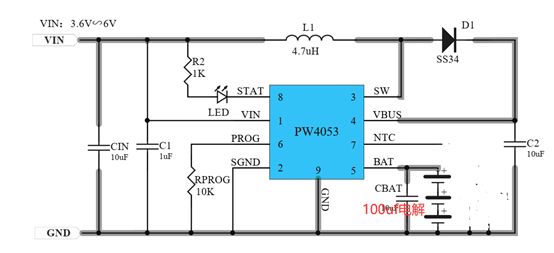

三节串联锂电池充电电路图:

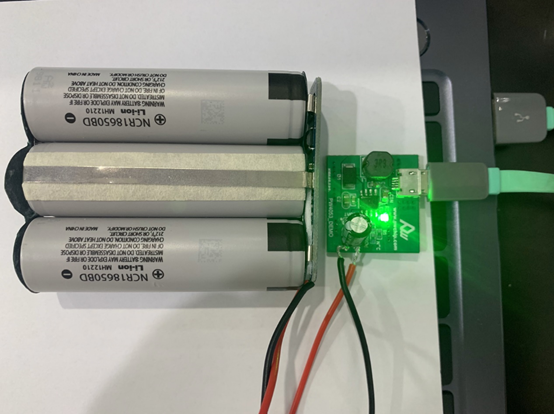

三节串联锂电池充电测试板测试:
使用笔记本电脑自带USB口进行测试
同时,三节锂电池锂电池的输出电压范围是9V-12.6V之间。我们需要转成5V,6V或者3.3V等时,需要使用LDO或者是DC-DC降压电路了。 DC-DC 降压产品 输入电压 输出电压 输出电流 频率 封装 PW2058 2.0V~6.0V 1V~5V 0.8A 1.5MHz SOT23-5 PW2051 2.5V~5.5V 1V~5V 1.5A 1.5MHz SOT23-5 PW2052 2.5V~5.5V 1V~5V 2.0A 1.0 MHz SOT23-5 PW2053 2.5V~5.5V 1V~5V 3.0A 1.0 MHz SOT23-5 PW2162 4.5V~16V 1V~15V 2A 600KHZ SOT23-6 PW2163 4.5V~16V 1V~15V 3A 600KHZ SOT23-6 PW2205 4.5V~30V 1V~15V 5A 500KHZ SOP8-EP PW2312 4.0V~30V 1V~28V 1.2A 1.4 MHz SOT23-6 PW2330 4.5V~30V 1V~28V 3A 500KHz SOP8 LDO产品 输入电压 输出电压 输出电流 静态功耗 封装 PW6566 1.8V~5.5V 1.2V1.5V,1.8V,2.0V,2.5, .2.8V,3.0V,3.3V,5V 250mA 2uA SOT23-3 PW6218 4V~18V 3V,3.3V,5V 100MA 3uA Sot23-3 PW6206 4.5V~40V 3V,3.3V,5V 150MA 4.2uA Sot23/89 PW8600 4.5V~80V 3V,3.3V,5V 150MA 2 uA Sot23-3
