USB PD 充电器 5V-12V 给单节锂电池 2A 充电方案 PW4000 - 芯片

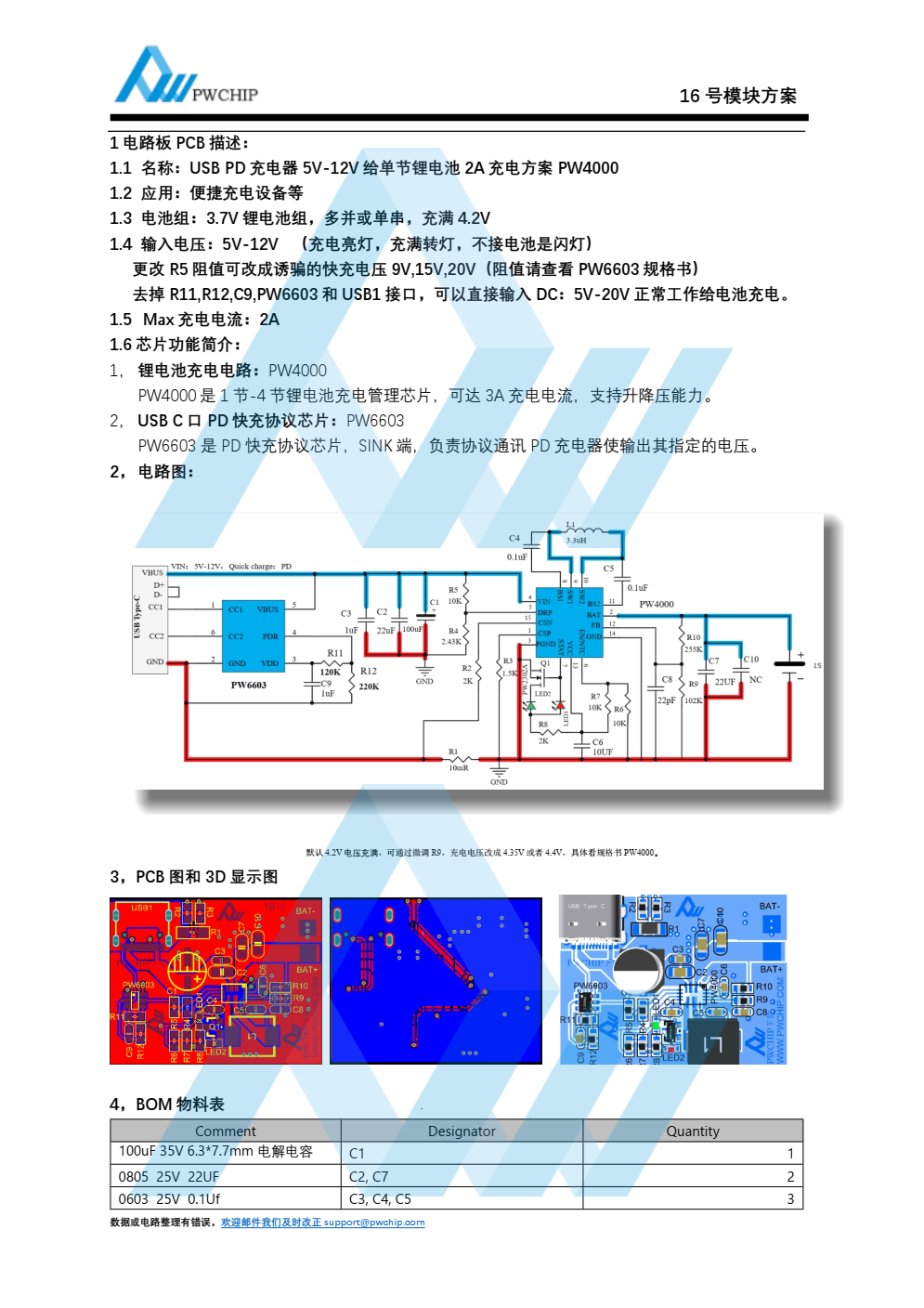

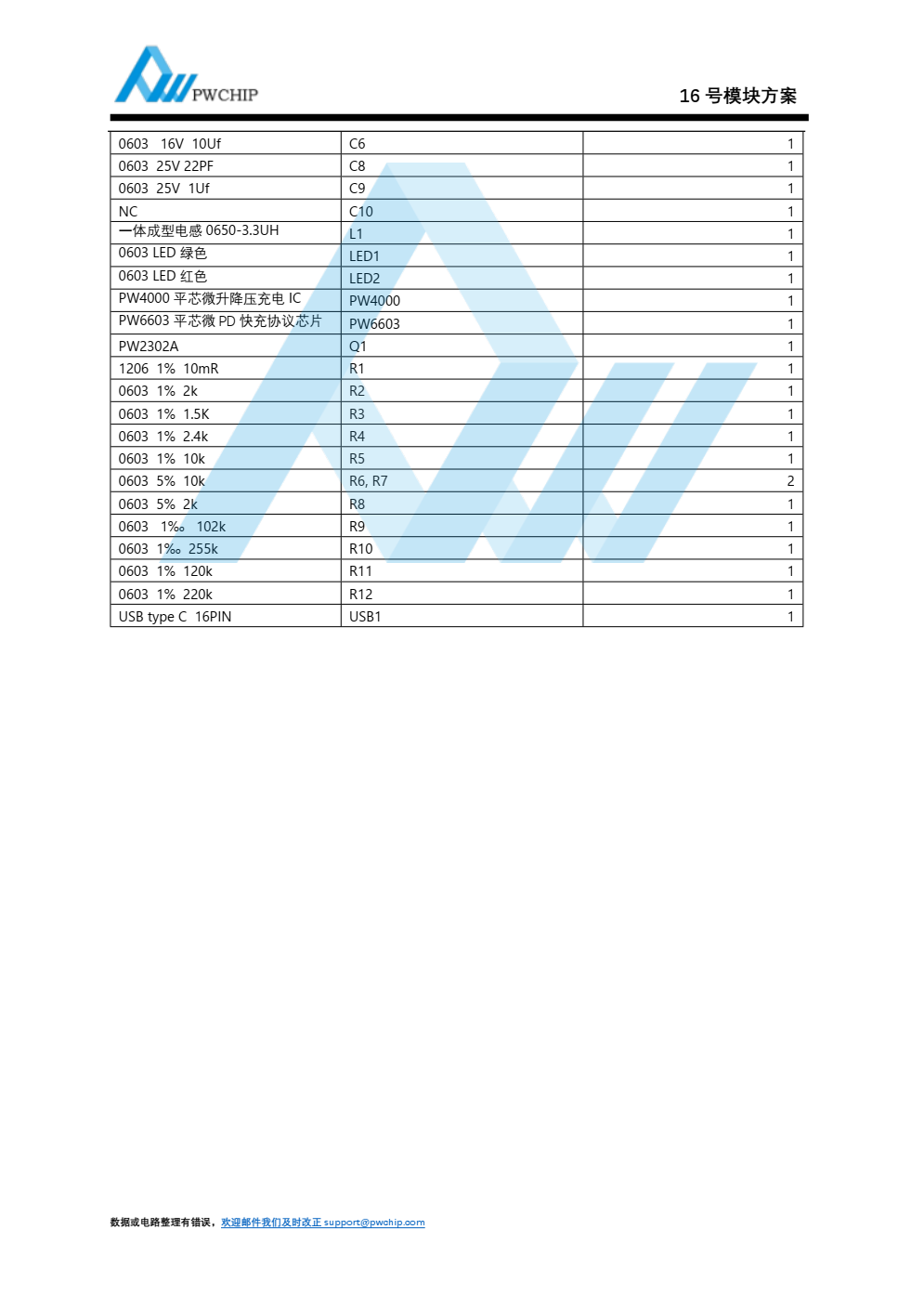

摘要： 1 电路板 PCB 描述：1.1 名称： USB PD 充电器 5V-12V 给单节锂电池 2A 充电方案 PW40001.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。1.5 Max 充电电流： 2A1.6 芯片功能简介：1，锂电池充电电路： PW4000PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。2， USB C 口 PD 快充协议芯片： PW6603PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。2，电路图：
