兼容 PD 和 QC 快充充电器给两节串联 8.4V 锂电池 1A 充电板

2023-05-22 14:46:00
admin
原创
366

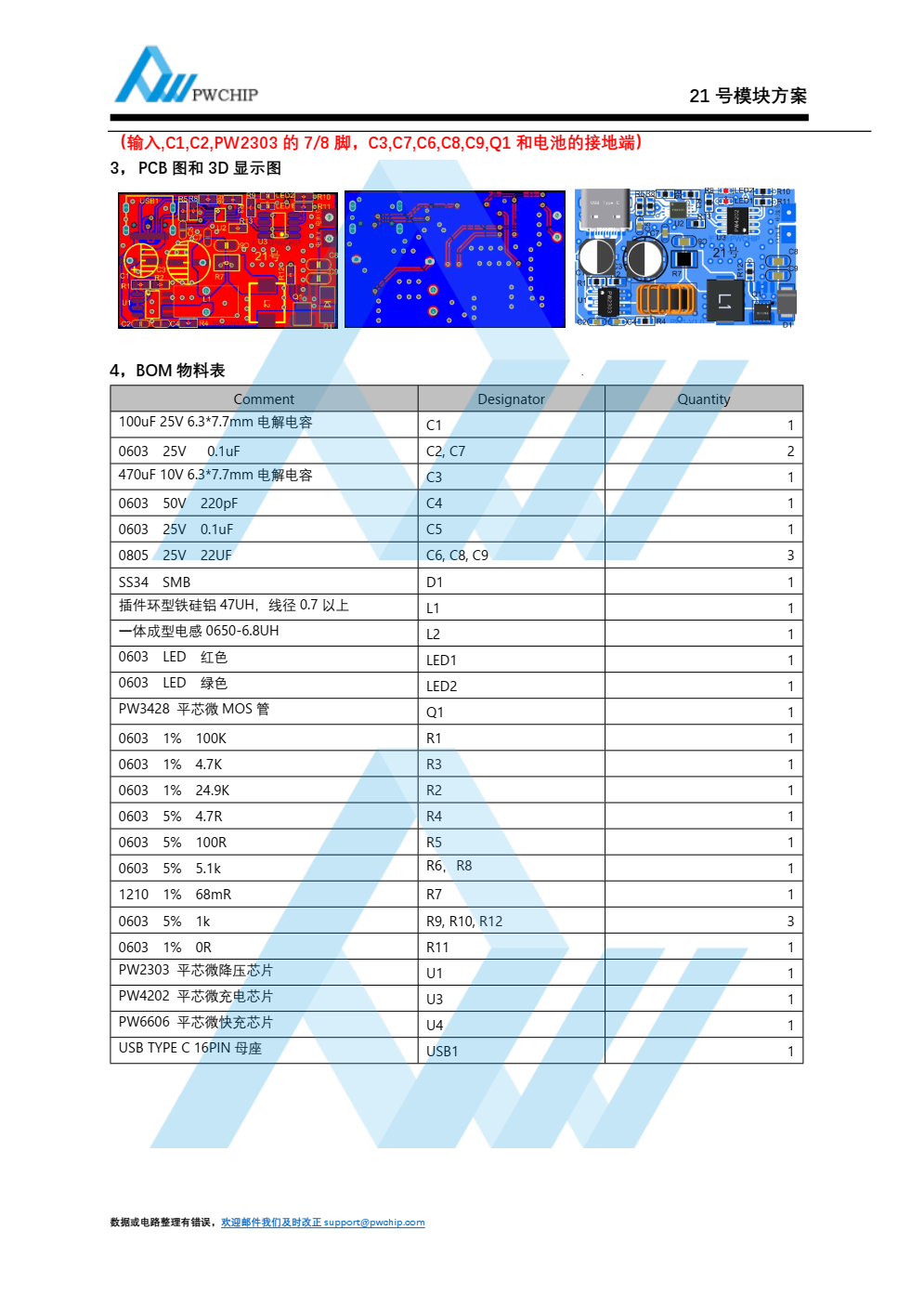

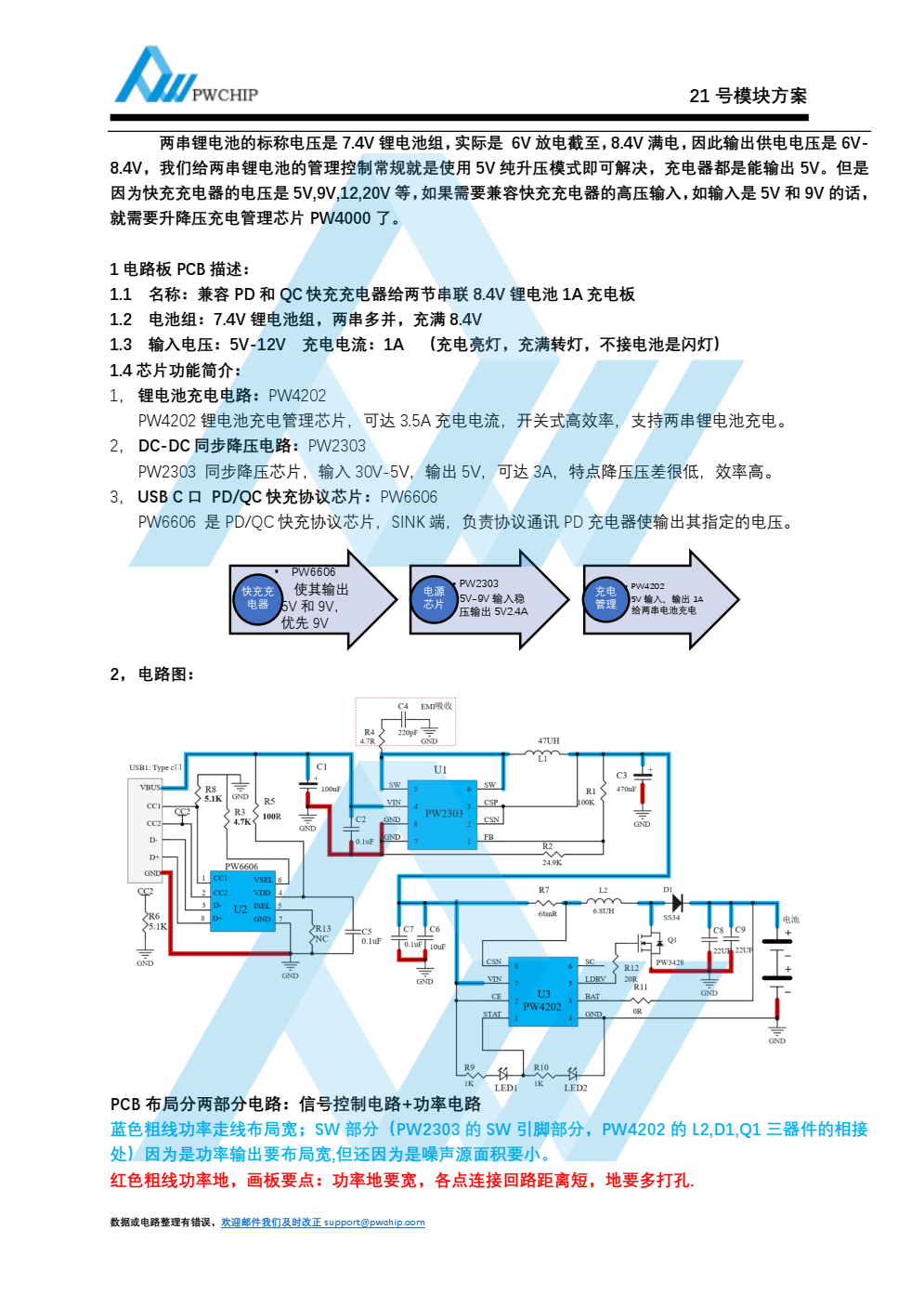

摘要:1 电路板 PCB 描述:1.1 名称: 兼容 PD 和 QC 快充充电器给两节串联 8.4V 锂电池 1A 充电板1.2 电池组: 7.4V 锂电池组,两串多并, 充满 8.4V1.3 输入电压: 5V-12V 充电电流: 1A (充电亮灯,充满转灯,不接电池是闪灯)1.4 芯片功能简介:1, 锂电池充电电路: PW4202PW4202 锂电池充电管理芯片, 可达 3.5A 充电电流,开关式高效率,支持两串锂电池充电。2, DC-DC 同步降压电路: PW2303PW2303 同步降压芯片, 输入 30V-5V, 输出 5V, 可达 3A,特点降压压差很低,效率高。3, USB C 口 PD/QC 快充协议芯片: PW6606PW6606 是 PD/QC 快充协议芯片, SINK 端,负责协议通讯 PD 充电器使输出其指定的电压。• PW6606• 使其输出5V 和 9V,优先 9V快充充电器• PW2303• 5V-9V 输入稳压输出 5V2.4A电源芯片• PW4202• 5V 输入,输出 1A给两串电池充电充电管理2, 电路图:
