5V-12V 给三串磷酸铁锂电池充电升降压芯片, PW4000 支持快充 PD 输入

2023-07-12 16:46:00
admin
原创
126

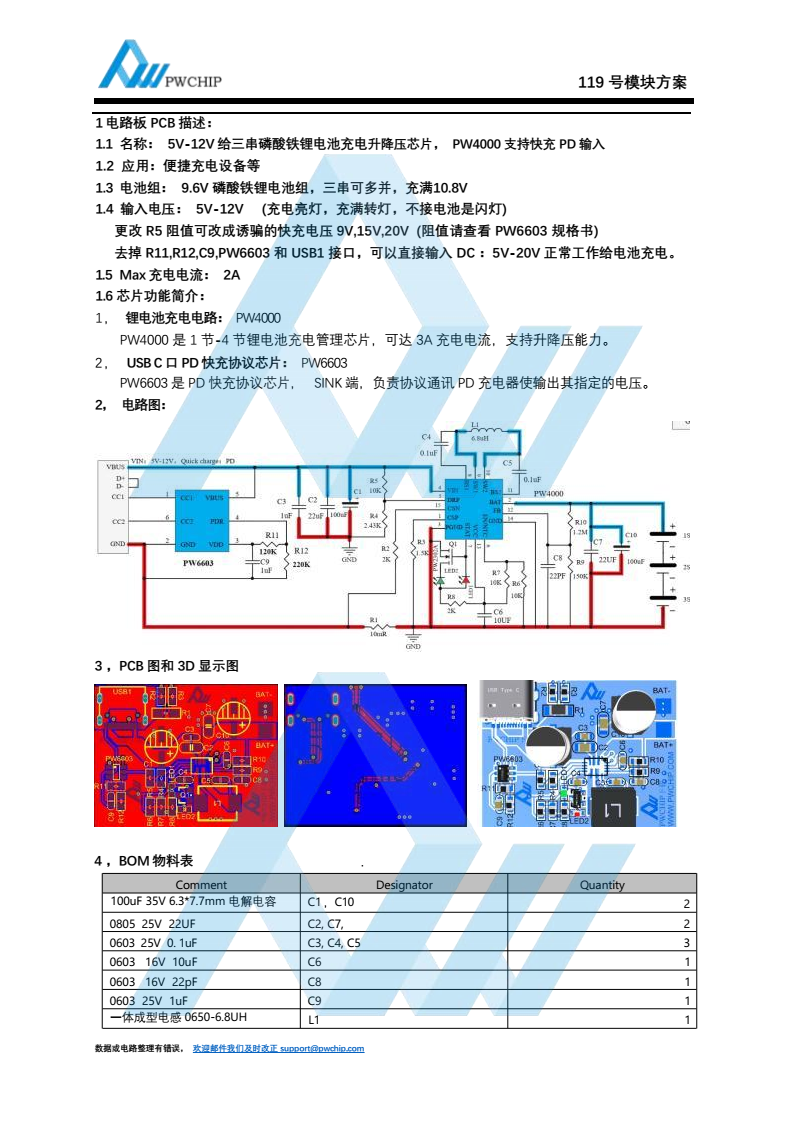

摘要:1 电路板 PCB 描述:1.1 名称: 5V-12V 给三串磷酸铁锂电池充电升降压芯片, PW4000 支持快充 PD 输入1.2 应用: 便捷充电设备等1.3 电池组: 9.6V 磷酸铁锂电池组, 三串可多并, 充满10.8V1.4 输入电压: 5V-12V (充电亮灯, 充满转灯, 不接电池是闪灯)更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V (阻值请查看 PW6603 规格书)去掉 R11,R12,C9,PW6603 和 USB1 接口, 可以直接输入 DC : 5V-20V 正常工作给电池充电。1.5 Max 充电电流: 2A
