1V升压3.3V芯片,外围仅2个电容一个电感,PW5100代理

2020-10-27 09:28:00
admin
原创
640

1V升3.3V,输出100MA升压IC

1V升3.3V芯片,IC外围简单

1V升3.3V模块芯片,功耗低

1V升压3.3V芯片,外围仅3个元件

1V升压3.3V模块芯片,大电流

1V升压3.3V,稳压芯片

1V转3.3V芯片,功耗低,电流大

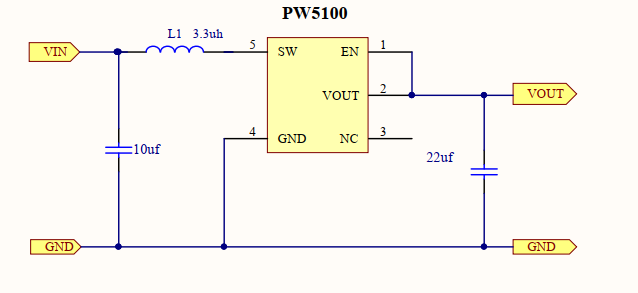

1V转3.3V电路图,100MA输出

PW5100 是一款低静态电流、高效率、  PFM  模式控制的同步升压变换器。  PW5100  所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供  3.0V~5.0V  的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM  控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术,保证了输出电压可达到± 2.5% 精度。

PW5100输入电压范围0.7V-5V,输出固定电压:3V,3.3V,5V,效率最高95%,低功耗10Ua,芯片开关电路1.5A,封装SOT23-5,电感采用1uh-10uh。
