PW2609A OVP过压保护芯片:电子工程师首选,守护电路安全

2024-06-13 16:20:00
admin
原创
173
摘要:PW2609A OVP过压保护芯片:电子工程师首选,守护电路安全

在现代电子设备中,过电压保护是确保设备稳定运行、延长使用寿命和保障用户安全的关键技术之一。

为此,我们特别介绍一款性能卓越的OVP过压保护芯片——PW2609A,它在过电压和过温保护领域展现了出色的表现。

产品概述

PW2609A是一款集成了前端过电压和过温保护功能的芯片,适用于各种需要稳定电源输入的电子设备。它支持3V到40V的宽输入电压工作范围,能够适应不同设备的电源需求。

同时,PW2609A具有超快的过压保护响应速度,能够在极短的时间内切断电源,有效保护后级电路的安全。

电压与电流参数


宽输入电压范围:PW2609A支持3V~40V的宽输入电压,为各种设备提供灵活的电源选择。

最大持续负载电流:3A的持续负载电流能力,满足大多数电子设备的正常工作需求。
最大峰值负载电流:在瞬时过载情况下,PW2609A能够承受高达5A的峰值负载电流,确保设备在极端条件下的稳定运行。


性能特点

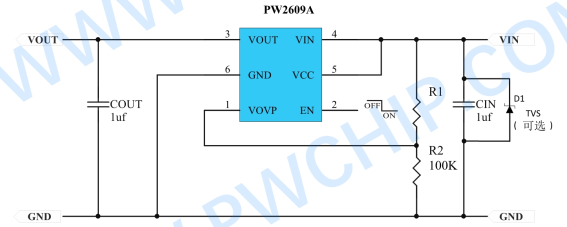

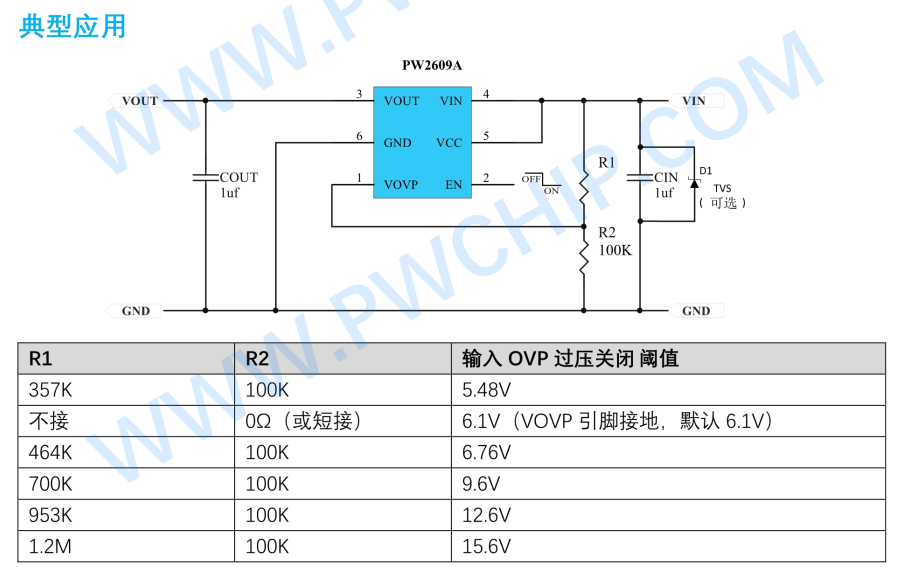

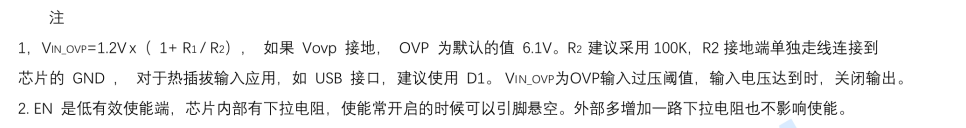

可编程的过压保护阈值:PW2609A的过压保护阈值可通过外部设置进行调整,范围在4V~24V之间。当VOVP引脚接地时,芯片将采用默认的6.1V过压阈值。这种灵活性使得PW2609A能够适应不同设备的过压保护需求。
超快的过压保护响应速度:PW2609A具有50ns的超快过压保护响应速度,能够在极短的时间内切断电源,防止过压对后级电路造成损害。
超低导通阻抗:芯片内部集成了超低导通阻抗的nFET开关,有效降低了电路系统的功耗,提高了整体性能。
软启动功能:PW2609A具备软启动功能,能够防止设备在启动时产生的浪涌电流对电路造成冲击。
过温保护与自动恢复:芯片集成了过热保护关机和自动恢复电路,能够在芯片过热时自动切断电源并等待温度降低后自动恢复工作,有效防止了因持续大电流导致的芯片过热失效。


应用范围

PW2609A广泛适用于车载设备、电子烟、蓝牙耳机、便携式及可穿戴设备等领域的锂电池充电电路设计的输入过压保护。它的高性能和可靠性得到了广大用户的认可,是电子设备设计中不可或缺的组成部分。

总之,PW2609A作为一款功能强大的OVP过压保护芯片,凭借其宽输入电压范围、高负载电流能力、超快的过压保护响应速度以及多种保护功能,成为了电子设备设计中不可或缺的一部分。

无论您是在设计车载设备、电子烟还是其他便携式设备时,PW2609A都能为您提供可靠的过压保护解决方案。
