7.4V标称电压的两节串联锂电池系统已成为众多电子产品的主流供电方案。从便携式储能设备到电动工具，再到高端消费电子产品，这一配置在功率密度和系统成本间取得了良好平衡。然而， 充电管理复杂度 也随之显著提高 ——系统需要精准适配从6V（深度放电）到8.4V（满电）的动态电压范围，并高效对接5V至20V的各种输入电源。

技术架构核心：动态电压追踪与高效能量转换

两节串联锂电池的充电过程本质上是 动态电压追踪 过程。管理芯片需要实时监测电池组电压，并据此精确调整充电电压输出：在电池低压时提供适度高于当前电压的充电电压，随着电池电压上升逐步提高输出，直至达到 8.4V终止电压。这一过程对电压控制精度和转换效率都提出了较高要求。

设计考量关键维度

输入源智能适配 ：系统需自动识别并优化匹配 5V USB、9V/12V适配器及PD/QC快充电源

能量路径高效化 ：转换效率直接影响充电速度、温升控制与整体能耗

多重安全防护 ：输入过压 /欠压、输出过流、电池过温及防反接保护缺一不可

系统兼容性 ：适应不同品质的电源适配器与各种工况环境

不同输入电压下的优化技术路径

路径一： 5V USB标准输入的升压方案

技术挑战 ：将 5V升至8.4V面临升压拓扑固有的效率挑战。以1A充电电流为例，电池端功率8.4W，考虑90%转换效率时，5V输入端需提供约1.87A电流，这对许多USB端口已是较重负载。

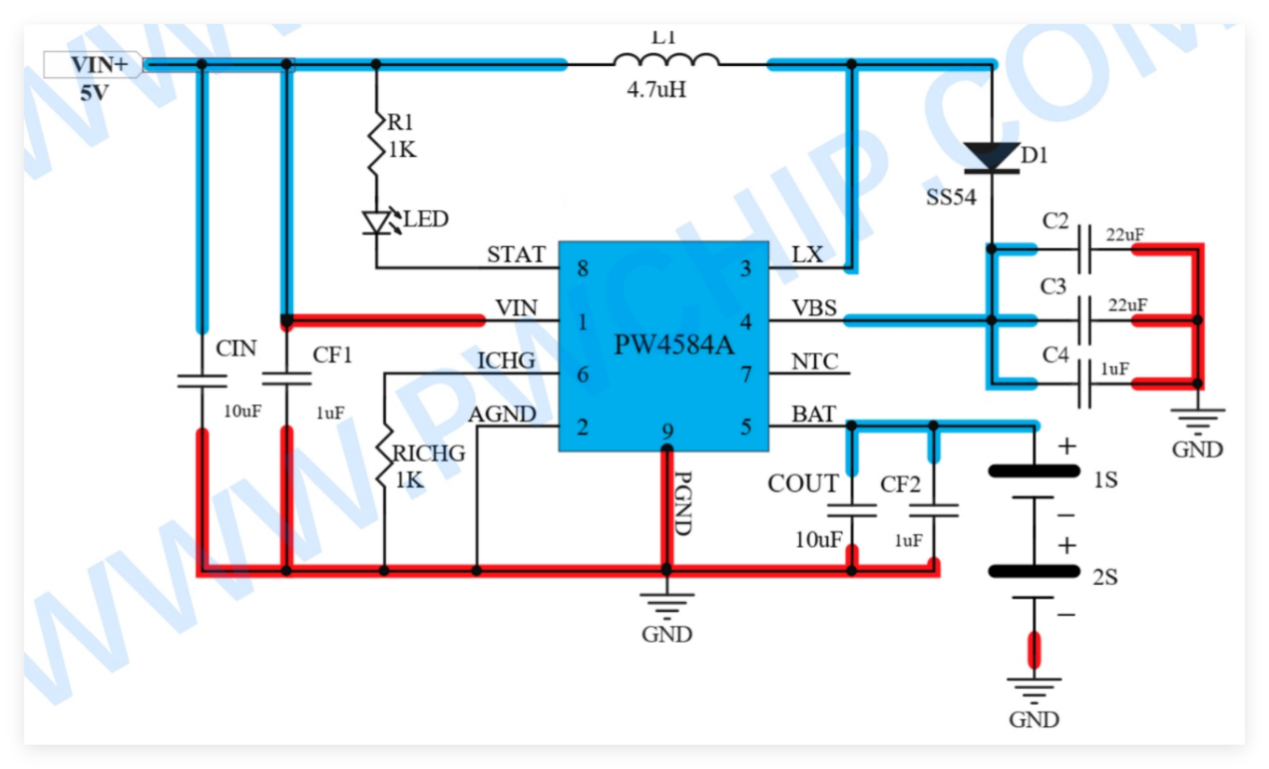

代表方案 PW4584A的技术特性：

·宽输入兼容 ：支持 5V1A-2A标准输入，内置30V耐压保护，防止误插高压适配器

·可调输出 ：升压至 8.4V，充电电流0.5A-1A可编程设置

·智能适配 ：自适应输入电流限制，兼容不同带载能力的 USB电源

·完整指示 ：支持单 /双LED充电状态指示

·可靠认证 ：设计满足 CE、FCC等电磁兼容标准

设计要点 ：重点优化升压电感选型与布局，降低开关损耗，提升轻载效率。

路径二： 9V-20V适配器输入的降压方案

效率优势 ：当输入电压高于电池电压时，降压拓扑可实现 92%-95%的高转换效率，显著降低热设计压力。

降压方案产品矩阵分析：

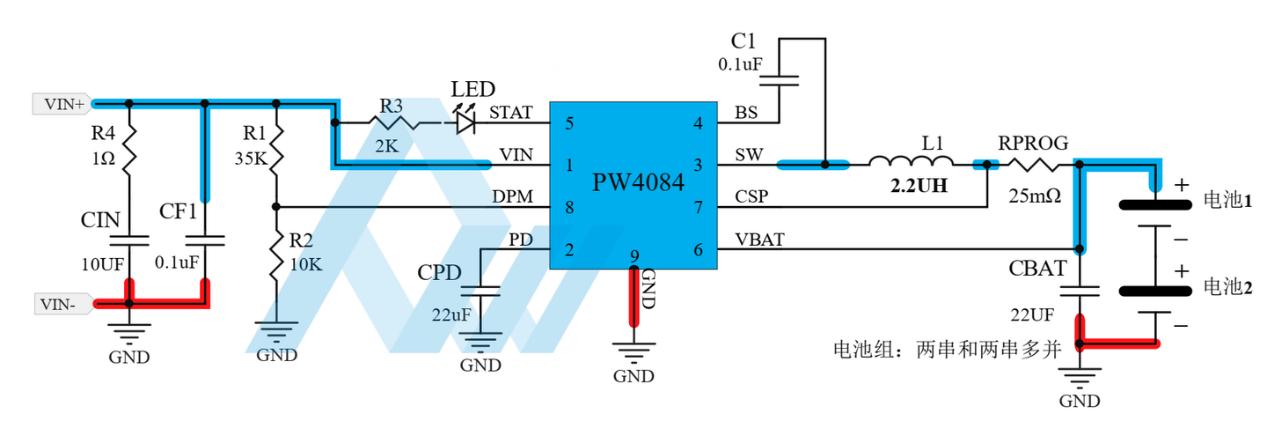

PW4084 ：针对 9V-15V输入优化

·集成15V过压保护门限

·最大支持2A充电电流

·智能识别输入源带载能力

PW4203 ：扩展至 9V-20V输入范围

·在相同性能规格下提供更优成本结构

·适用于对输入电压波动较大的应用场景

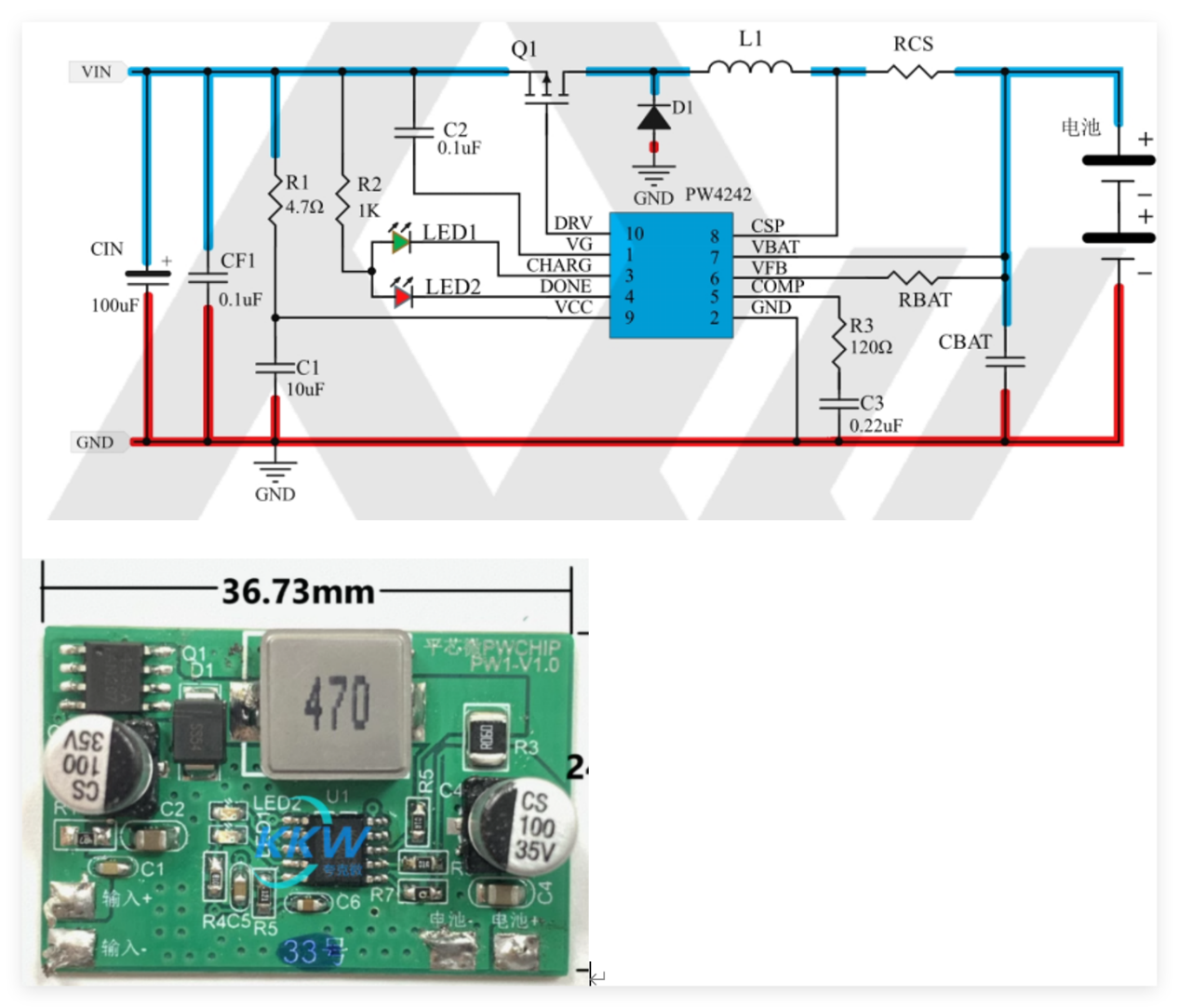

PW4242 ：面向工业级 15V-24V输入

·采用外置MOSFET架构，功率扩展灵活

·支持更大功率与定制化散热方案

·适用于车载、工业控制等严苛环境

设计要点：选择合适的输入输出压差以优化效率，大电流应用时注重同步整流设计与散热路径规划。

路径三： 5V-20V自适应快充解决方案

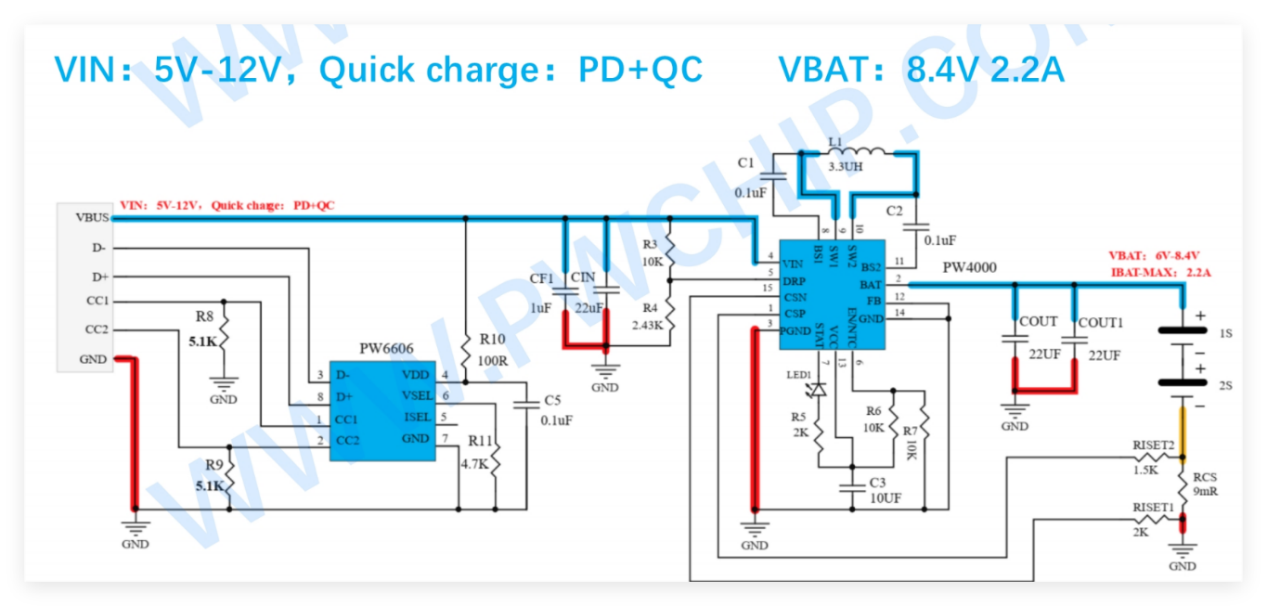

技术集成突破 ： PW4000与PW6606组合代表了当前自适应充电的前沿方案。

系统架构核心：

·PW4000管理芯片 ：集成同步升降压控制器，支持 1-4节电池，最大3A充电

·PW6606协议芯片 ：支持 PD/QC主流快充协议，实现5V-12V智能电压协商

·全自动模式切换 ：根据输入电压自动选择升压或降压工作模式

·高性能指标 ：支持 20W充电功率，2.4A充电电流

技术亮点：

1.  无缝电压适配 ： 5V输入时自动升压，9V/12V输入时自动降压

2.  协议智能协商 ：与快充适配器通信获取最优充电电压

工程选型决策框架与实践指南

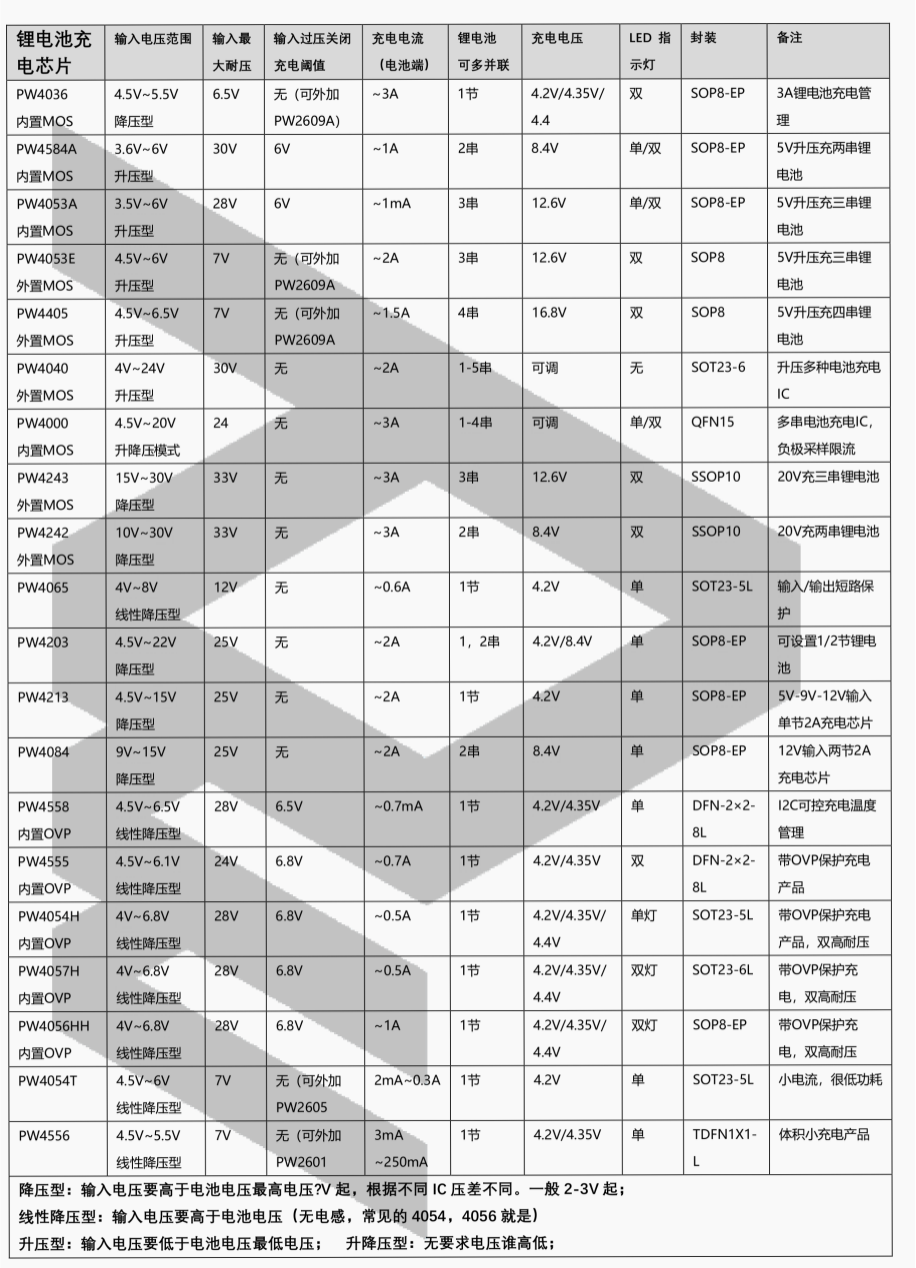

应用场景与方案匹配矩阵

关键设计考量要点

热管理设计原则：

·根据充电电流和预期环境温度确定散热方案

·优先选择高效率拓扑减少发热源

·大电流应用考虑外置MOS方案以分散热源

PCB布局优化策略：

1.  功率回路面积最小化，降低寄生电感和电阻

2.  敏感控制信号远离高频开关节点

3.  适当添加输入输出滤波，提升系统 EMC性能

4.  地平面设计确保电流回流路径畅通

安全保护策略层级：

一级：输入过压 /欠压保护

二级：充电过流及短路保护

三级：电池过温及过充保护

四级：系统级故障隔离与恢复机制

技术发展趋势与选型建议

未来技术演进方向

1.  效率持续突破 ：新型软开关拓扑与先进控制算法将效率推向 95%以上

2.  集成度不断提升 ：充电管理、保护电路、电量计量向单芯片 SoC发展

3.  智能化程度加深 ：自适应学习算法、电池健康状态监测、无线通信接口成为标配

4.  快充协议全覆盖 ：支持更多新兴快充协议，提升兼容性

项目选型决策逻辑

针对具体产品开发，建议遵循以下决策流程：

1.  输入场景分析 ：明确产品实际使用中最常见的充电方式和电源条件

2.  充电性能定义 ：在充电速度、系统成本、温升控制间确定优先等级

3.  环境要求评估 ：考虑工作温度范围、振动冲击、防水防尘等环境因素

4.  扩展性考量 ：选择具有一定功能冗余的方案，适应未来产品升级需求

对于追求差异化体验的高端产品，智能快充方案（ PW4000+PW6606）提供了面向未来的技术平台；对于大规模普及型产品，PW4584A和PW4084等专用方案则展现出优秀的性价比优势。

总结

7.4V两节串联锂电池充电管理已从简单的电压转换演变为智能能源管理子系统。当前技术方案能够全面覆盖从传统USB供电到现代快充适配的各种场景，在效率、安全性和用户体验间取得了良好平衡。

在实际工程设计中，建议以 系统思维规划充电管理方案：不仅关注芯片本身的参数，更要考虑与电源适配器、电池组、终端应用的协同优化。通过精心选择与设计，两节串联锂电池系统能够为各类电子产品提供高效、可靠、智能的能量供给，在竞争激烈的市场中形成重要的技术差异化优势。
