面向双节串联锂电池的高效充电解决方案，5V升压至8.4V/2A充电芯片PW4253及其系列选型指南

随着便携式电子设备、电动工具、蓝牙音箱等产品对电池容量和续航要求的不断提升，双节串联锂电池（标称电压 7.4V，充满电压8.4V）的应用日益广泛。然而，如何从常见的5V USB或适配器电源，高效、安全、稳定地为两节串联电池充电，成为系统设计的关键挑战。本文将聚焦于 5V升压8.4V2A充电芯片PW4253 ，并对比分析同厂家的 PW4584A与PW4000芯片，为工程师提供完整的选型与设计参考。

一、 PW4253：高效率同步升压充电管理芯片

1. 产品概述
PW4253是一款专为双节串联锂离子/聚合物电池设计的同步升压充电管理IC。其核心价值在于高度集成：内部集成了功率MOSFET，采用同步整流架构，仅需极少的外围元件即可构建完整的充电方案。这不仅显著缩小了PCB布板面积，也有效降低了整体BOM成本。芯片工作开关频率为750kHz，在5V输入条件下，可提供高达8.4V/2A的充电输出。

2. 关键特性与优势

高效节能 ：同步整流技术带来高达 95%的升压充电效率，减少能量损耗和发热。

智能适配 ：具备输入电压限制与自适应充电电流调节功能，可自动匹配适配器的带载能力，防止因充电电流过大而拉垮（拉挂）适配器输出。

灵活配置 ：充电恒流值可通过外接电阻（ RADJ）精确调整，满足不同电池容量和充电速度需求。

全面保护 ：集成完善的 NTC（负温度系数热敏电阻）接口，支持电池温度监控与保护；具备电池防倒灌（Backfill）功能，静态功耗极低。

高可靠性 ：充电电压精度达 ±1%，内置输入过压/欠压保护、芯片过温保护，ESD（静电放电）防护等级达4KV HBM（人体模型）。

简洁设计 ：采用 SOP8-EP封装，底部带散热焊盘，便于散热和焊接。

3. 典型应用与设计要点

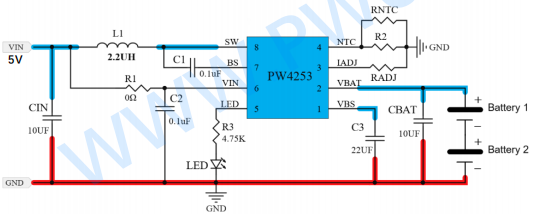

PW4253的典型应用电路极为简洁。核心外围元件包括输入/输出电容、功率电感以及用于设置电流的电阻。其IADJ引脚内置2.6KΩ电阻，悬空时默认充电电流为1.14A。如需更大电流，可外接电阻RADJ，阻值与目标恒流值（ICC）的关系为：RADJ (KΩ) = 3/(ICC - 1.14)。例如，欲设定ICC为2A，则RADJ约为3.49KΩ。
NTC引脚若不使用，需通过一个51KΩ电阻接地。为优化EMC（电磁兼容）性能，建议精细规划PCB布局，功率回路（VIN， SW， VBS， BAT）走线短而粗，必要时可在LX节点增加RC吸收电路或使用磁珠。

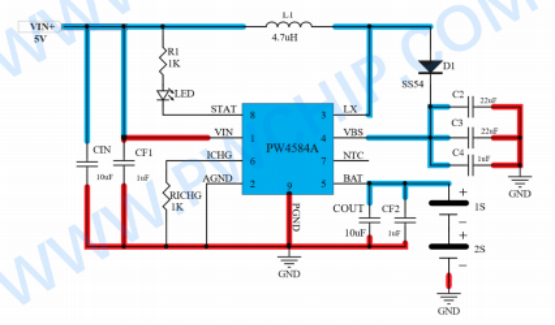

二、 PW4584A：异步升压充电控制器

1. 产品定位与差异
PW4584A同样是一款面向两节锂电池的升压充电芯片，但采用 异步升压 架构（即外部需搭配肖特基二极管）。其输入电压范围更宽（ 3.6V-6V），开关频率为500kHz，典型转换效率约为90%。

2. 主要特点

成本优化 ：异步架构有助于在特定成本区间内提供解决方案。

自适应输入 ：能自动识别并适配 5V/1A, 2A, 3A等不同规格的适配器。

功能复用 ： NTC引脚可复用作使能（EN）控制，增加设计灵活性。

封装 ：同样采用 SOP8-EP封装。

3.  设计考量
由于其异步架构，需要选择合适的外部肖特基二极管以降低导通损耗。 PCB布局对噪声和EMI影响更为敏感，需严格按照数据手册建议，确保功率环路面积最小化，并确保芯片底部散热焊盘良好接地。

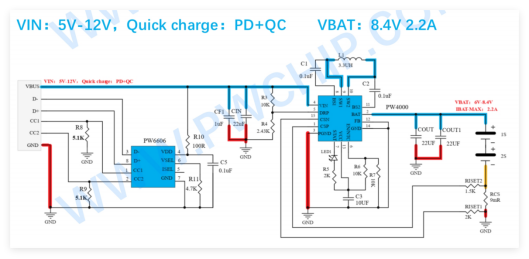

三、 PW4000：宽输入升降压多串电池充电器

1. 产品概述
PW4000是一款功能更为强大的 降压 -升压（Buck-Boost） 充电器IC，适用于输入电压（4.2V-20V）可能高于、等于或低于电池电压的复杂场景。它支持1至4节电池串联充电，最大充电电流可达3A，并兼容QC/PD等快充协议。

2. 核心优势

拓扑灵活 ：采用单电感 Buck-Boost拓扑，可在输入电压宽范围变化时无缝切换升降压模式，持续高效充电。

高集成度 ：集成所有功率开关管，支持外部电阻编程充电电压与电流。

快充就绪 ：专门针对 5V-12V PD/QC快充输入优化，适合高端便携设备。

封装 ：采用 QFN3x4-15L小型化封装。

3.  应用场景
PW4000适用于输入电源规格多样、且电池组串联数量可能变化的设备，如高端蓝牙音箱、便携式储能设备、以及对充电速率和电源兼容性有高要求的智能硬件。

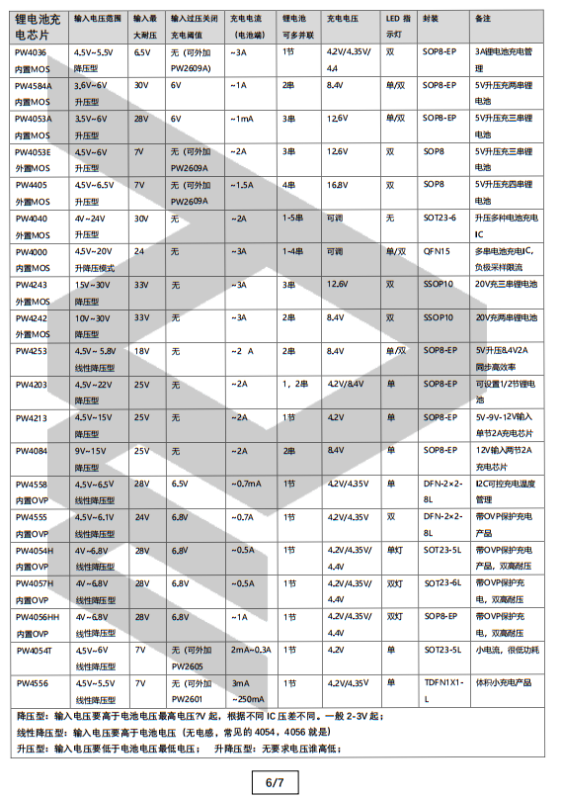

总结与选型建议

对于明确采用 标准 5V USB电源为 两节 8.4V锂电池进行 2A快速充电的应用， PW4253凭借其 同步整流带来的超高效率、极简的外围电路和优秀的散热性能 ，无疑是首选的优化解决方案。 PW4584A则为成本敏感型应用提供了可靠选择，而PW4000则满足了输入电源复杂、需要快充支持或电池配置灵活的高端应用需求。

在选择时，工程师应综合考虑输入电源规格、充电速度要求、效率目标、 BOM成本及PCB空间等因素，从而选出最适合特定产品需求的充电管理芯片。
