单节锂电池充电芯片作为便携设备电源管理的核心，其选型直接关系到充电效率、系统安全与整体续航。面对不同应用场景对充电电流、输入耐压及封装尺寸的差异化需求，平芯微半导体（ PWCHIP）提供了覆盖线性与开关降压拓扑的完整解决方案，其中 PW4054H 、 PW4057H 、 PW4056HH 与 PW4213 是四款极具代表性的高可靠性产品。本文将以官方规格书为基准，对其核心技术特点、适用场景及设计要点进行解析，为工程师的精准选型提供参考。

一、 线性充电方案：简单可靠，满足中低功率需求

线性充电方案结构简洁，外围元件少，在小电流充电及空间受限的应用中优势明显。其核心原理是通过内部功率管线性调节压差来控制充电电流。

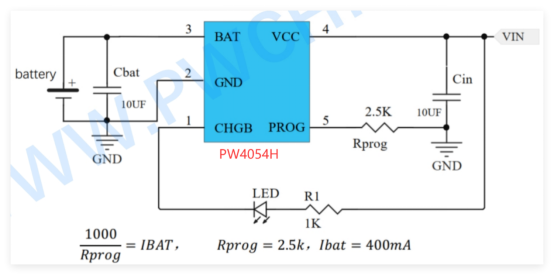

1.PW4054H (0.8A, SOT23-5封装)

核心特点 ：作为该系列中封装最紧凑的型号（ SOT23-5，尺寸约2.9mm x 1.6mm），PW4054H在极小占板面积下提供了可靠的充电管理。它具备高达28V的输入绝对耐压能力，并集成了阈值约为6.8V的 输入过压保护 (OVP) ，能有效抵御适配器插拔或劣质电源产生的浪涌电压冲击。其最大充电电流为 0.8A，并内置了电池反接保护与基于结温的热调节环路，确保基础安全。

设计要点 ：充电电流通过连接在 PROG引脚与地之间的单个电阻（RPROG）设定，公式为 IBAT(mA) = 1000 / RPROG(kΩ)。由于采用小型封装， PCB的散热设计至关重要 ，必须将芯片的 GND引脚通过宽而短的走线连接至PCB上的大面积铜箔，以构建有效的散热路径，防止芯片因过热进入热调节模式而降低充电电流。

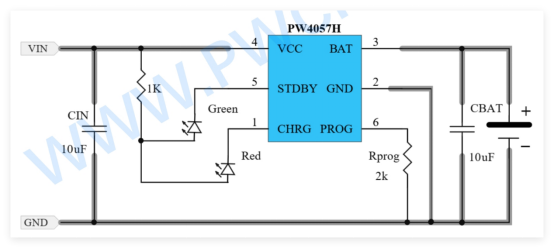

2.PW4057H (0.8A, SOT23-6封装)

核心特点 ： PW4057H在PW4054H高耐压、0.8A充电能力的基础上，进行了功能扩展。它增加了独立的 充满 /待机状态指示(STDBY) 引脚，与原有的充电状态指示 (CHRG)引脚共同构成双路开漏输出。这种设计允许系统通过双色LED或MCU轻松识别“充电中”、“充电完成”以及“故障/无电池”三种明确状态，极大地提升了用户体验和系统可观测性。

应用场景：非常适合需要向用户提供直观、明确充电反馈的消费类电子产品，如智能手表、无线耳机、便携式音箱以及各类带有指示灯的数码配件。

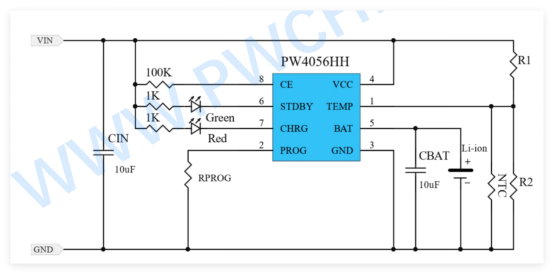

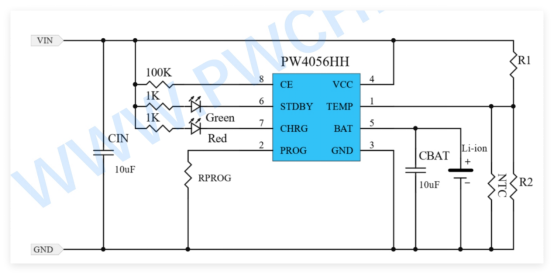

3.PW4056HH (1A, ESOP8封装)

核心特点 ： PW4056HH是线性充电方案中的高性能版本。它将最大充电电流提升至1A，并将电池端口耐压提高至20V，适应性更强。其最具特色的功能是集成了 电池温度监测 接口（ TEMP引脚），可通过外接NTC热敏电阻网络实时监测电池温度。芯片内部设有电压窗口比较器（典型为45%和80%的VCC），当电池温度超出预设的安全范围时，自动暂停充电，从根本上预防因过热或过冷充电导致的电池损坏或安全风险。

高级功能 ：除了温度监测，其 ESOP8封装配备了裸露的散热焊盘，导热性能远优于传统封装，更能胜任1A电流下的持续工作。该芯片同样支持通过PROG电阻编程电流，并具备完整的OVP、反接保护功能。

二、 开关降压充电方案：高效率，应对中高功率场景

当充电电流较大（如 ≥1.5A）或输入电压与电池电压之间压差显著时，线性方案因效率低下会导致严重发热。此时，开关降压型方案成为必然选择， PW4213正是为此类中高功率应用而设计的优化解决方案。

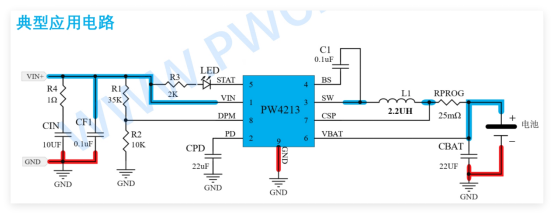

PW4213 (2A同步降压充电管理器)

核心特点 ： PW4213采用 同步整流降压拓扑 ，以 500kHz的固定开关频率工作。其最大充电电流可达2A，且由于开关电源的高效率特性（通常>85%），在同等功率下其芯片自身的热损耗远低于线性方案，实现了低温升、快速充电。其输入电压范围（4.5V-15V）专为适配5V、9V、12V等主流快充协议电压而设计。

关键功能：芯片集成了 输入动态功率管理 (DPM) 功能。此功能通过外部电阻网络监控输入电压，当连接输出能力较弱的电源适配器时，能自动调节并降低充电电流，防止输入电压被过度拉低而导致适配器关闭或系统重启，显著提升了与各类电源的兼容性和系统稳定性。

设计注意 ：作为一款开关电源 IC，PCB布局对性能和稳定性影响极大。必须遵循高频开关电路设计原则： 功率电流环路（ VIN→输入电容CIN→电感L→SW引脚）的面积应最小化 ，以降低电磁干扰 (EMI)；电压反馈、电流检测（CSP）及DPM设定等模拟信号走线应远离高频、高压摆率的开关节点（SW）；底部的散热焊盘必须通过多个过孔牢固地焊接至PCB内部或底层的大面积接地铜箔上，以确保散热和电气接地。

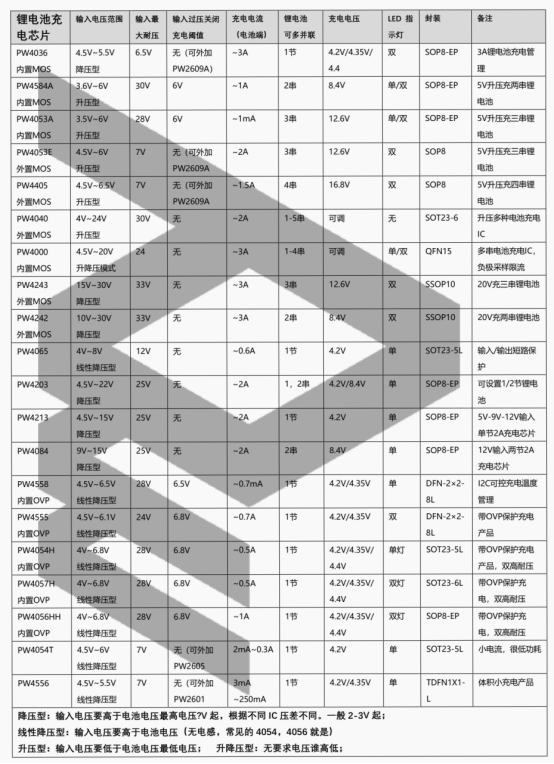

三、 选型速查与设计建议

通用设计建议：

输入电容 ：对于线性方案，若前端电源存在热插拔可能，建议在 VCC输入端串联一个小电阻（1R-10R）并配合电解电容，以吸收瞬间电压尖峰，保护芯片。

热管理 ：无论是线性还是开关方案，都应充分重视散热。确保芯片的 GND或散热焊盘与PCB上的大面积铜箔良好连接，必要时增加过孔辅助散热。

电池连接 ：电池端的去耦电容（ CBAT）应尽量靠近芯片BAT引脚放置，推荐使用10μF或以上的陶瓷电容，以滤除噪声并提供瞬时电流。

选择合适的 单节锂电池充电芯片，需要在电流需求、输入条件、空间限制、热设计和成本之间取得平衡。平芯微的这四款芯片覆盖了从紧凑型低功耗设备到支持快充的高性能设备的广泛需求。工程师在进行选型时，建议首先明确系统的核心约束条件（如最大充电电流、输入电源类型），再参考上述对比进行初步筛选，并最终以详细的官方规格书作为设计依据。
