3.7V升压至5V/2A解决方案,PW5100、PW5300A与PW6276芯片选型与设计指南
- 2026-01-14 14:54:00
- admin 原创
- 40
在便携式电子设备、智能充电与锂电池供电系统中,常需将单节锂电池的典型电压(约 3.7V)升压至稳定的5V输出,并支持2A以上的负载电流。针对这一 3.7v升压5v2A 的设计需求,无锡平芯微半导体( PWCHIP)提供了多款高效率、高集成度的DC-DC升压转换芯片,其中PW6276、PW5300A与PW5100分别适用于不同性能侧重的应用场景。
一、 PW6276:5V/2.4A同步整流升压转换器
1. 芯片概述
PW6276是一款电流模式控制的高效同步升压转换芯片,内部集成低阻抗功率MOS管,采用固定500kHz开关频率,专为锂电池升压至5V输出设计。其最大输出电流达2.4A,并具备同步整流功能,无需外接肖特基二极管,可显著提升系统效率与功率密度。
2. 核心特点
高效率同步整流 :内置 39mΩ(低边)与42mΩ(高边)功率MOS,导通损耗低。
输出可调 :通过外部分压电阻( R1、R2)调节输出电压,反馈基准电压典型值为1.245V。
全面保护功能 :
·短路保护:输出低于输入电压80%时进入恒流保护模式。
·过流保护:峰值限流6.5A。
·软启动与过温保护。
低静态电流 :关断电流仅 5μA,运行静态电流低于250μA。
封装 : SOP8-EP,底部散热片连接PGND,散热性能好。

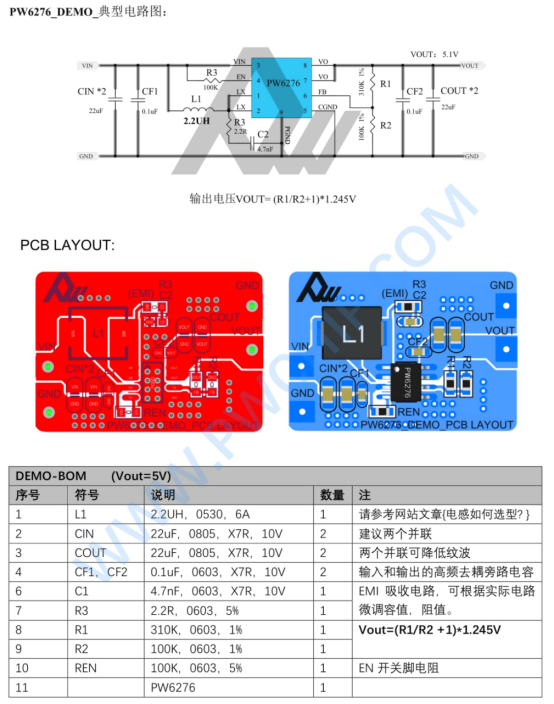

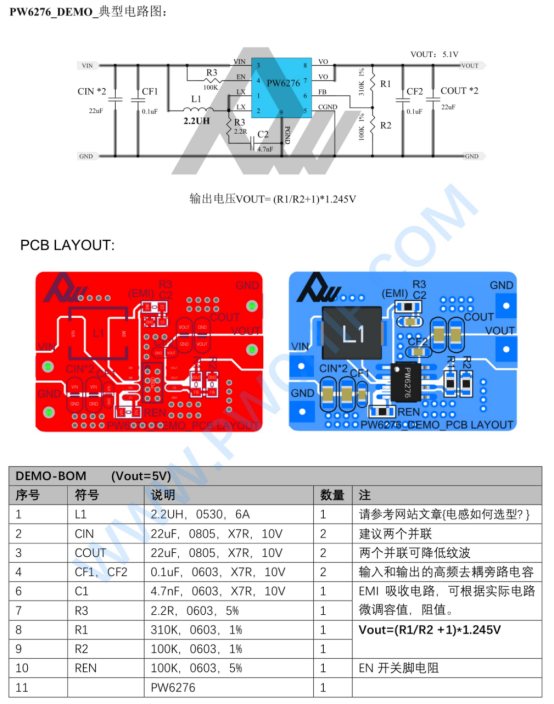

3. 典型应用电路
text
VIN(3.7V)→ CIN(22μF×2)→ L(2.2μH)→ PW6276 → COUT(22μF×2)→ VOUT(5V)
反馈网络: R1(31kΩ)、R2(10kΩ),使 VOUT = 1.245V × (R1/R2 + 1) ≈ 5.1V
使能控制: EN引脚可通过电阻上拉至VIN或MCU控制。
4. 适用场景
智能手机、平板电脑的辅助电源
移动电源、充电宝
其他需要 5V/2A以上输出的便携设备
二、 PW5300A:宽输入范围、可调限流的步升PWM转换器
1. 芯片概述
PW5300A是一款电流模式PWM升压转换器,支持2.2V–16V宽输入电压,输出最高可达20V。其开关频率为1.2MHz,可采用小尺寸电感与电容,适用于空间受限的便携产品。
2. 核心特点
宽输入电压 : 2.2V–16V,适用于多节电池或适配器输入。
可调输出电流限制 :通过 OC引脚外接电阻(19kΩ–96kΩ)设置限流值(0.5A–2.5A)。
高集成度 :内置 80mΩ功率MOS,集成过压保护(OVP,20V阈值)。
轻载高效 :支持 PWM/PFM自动切换,轻载时保持高效率。
封装 : SOT23-6L,体积小巧。
3. 典型应用电路
text
VIN(3.7V)→ CIN(22μF×2)→ L(4.7–22μH)→ PW5300A → COUT(22μF×2)→ VOUT(5V)
反馈电阻 R1、R2设置输出电压:VOUT = 0.6V × (1 + R1/R2)
限流设置: R3(接OC至GND)根据 Iocp ≈ 48000 / R3 计算。
4. 适用场景
数码相机、 LCD显示背光
手持设备、便携仪器
输入电压变化较大的升压应用
三、 PW5100:10μA低功耗、固定输出升压变换器
1. 芯片概述
PW5100是一款专为低功耗应用设计的PFM同步升压转换器,静态电流仅10μA,适用于1–3节干电池或镍氢电池供电系统。其输出电压可通过型号后缀选择(3.0V、3.3V、5.0V),无需外部反馈电阻。
2. 核心特点
极低静态电流 :工作电流 10μA,关断电流1μA,延长电池寿命。
固定输出 :输出电压在出厂时设定,精度 ±2.5%。
高工作频率 : 1.2MHz,支持小尺寸电感(推荐3.3μH)。
同步整流 :内置 0.1Ω/0.5Ω的开关管与同步管。
封装 : SOT23-5L,外围仅需电感与电容。
3. 典型应用电路
text
VIN(1–3V)→ CIN(10μF)→ L(3.3μH)→ PW5100-50(5V输出)→ COUT(22μF)
EN引脚可接MCU控制,建议加5.1kΩ下拉电阻防悬空。
4. 适用场景
蓝牙耳机充电仓、遥控器、防丢器
血压计、 LED灯等低功耗设备
对电池续航要求极高的便携产品

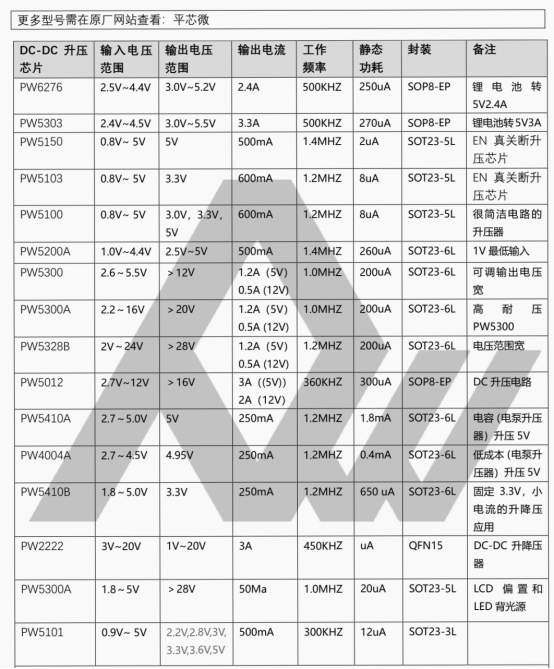

四、选型对比与设计建议
|
项目 |
PW6276 |
PW5300A |
PW5100 |
|
输出能力 |
5V/2.4A |
5V1.2A |
5V/0.5A(max) |
|
输入范围 |
2.5V–4.2V |
2.2V–16V |
0.8V–5.0V |
|
静态电流 |
250μA(运行) |
100μA(PFM) |
10μA |
|
开关频率 |
500kHz |
1.2MHz |
1.2MHz |
|
整流方式 |
同步整流 |
需外接二极管 |
同步整流 |
|
封装 |
SOP8-EP |
SOT23-6L |
SOT23-5L |
|
适用场景 |
高电流输出 |
宽输入、可调限流 |
超低功耗、固定输出 |
设计要点:
布局优化 :功率路径( VIN、SW、PGND)铺铜短而宽,输入/输出电容尽量靠近芯片引脚。
电感选择 :根据电流与效率要求选用低 DCR、饱和电流足够的电感。
热管理 : PW6276的EPAD需良好接地散热,大电流下注意温升。
针对 3.7v升压5v2A 的设计需求, PW6276在高电流输出与集成度上表现突出;PW5300A适合输入电压变化大、需灵活限流的场合;PW5100则是低功耗、固定输出应用的理想选择。工程师可依据具体系统的电流需求、功耗约束与空间限制,参考上述芯片特性与电路建议进行选型与设计。
