在便携式电子设备、锂电池供电系统及智能硬件中， 3.7V升压5V 1A芯片是实现高效能量转换的核心组件。此类芯片需具备高效率、低功耗、稳定输出及良好的负载适应能力。本文将以无锡平芯微（PWCHIP）的三款典型升压芯片——PW5100、PW5300A和PW6276为例，从技术特性、应用电路及选型建议等方面进行系统阐述，帮助工程师快速匹配实际需求。

一、 PW5100：低功耗高效同步升压变换器

PW5100是一款采用PFM（脉冲频率调制）控制的同步升压DC/DC芯片，适用于对静态电流和效率要求较高的低功耗场景。

主要特性：

输入电压范围宽 ： 0.8V～5.0V，覆盖单节或多节干电池/镍氢电池输入。

输出电压 5.0V固定输出

超高效率 ：最大效率可达 95%，静态电流仅10μA（@VIN=2.0V），适用于常待机设备。

工作频率高 ： 1.2MHz开关频率，支持小尺寸电感与电容。

低纹波噪声 ：输出纹波典型值仅为 ±10mV（@Io=50mA）。

输出电流：可达 0.5A

典型应用电路：

·仅需电感、输入输出电容三个外围元件即可工作。

·输出电压通过型号后缀选择（如PW5100-50对应5.0V输出）。

·轻载时可选用10μH电感避免啸叫。

适用场景：

蓝牙耳机充电仓、遥控玩具、血压计、 LED灯等电池供电设备。

二、 PW5300A：电流模式PWM升压转换器

PW5300A是一款固定频率、电流模式控制的升压芯片，支持较宽的输入电压与可调输出，适用于中功率应用。

主要特性：

宽输入电压 ： 2.2V～16V，输出最高可达20V。

可调输出与输入限流 ：通过外部电阻设置输出电压及输入过流保护点（ 0.5A～2.5A）。参考输出5V1.2A

多模式工作 ：重载时为 PWM模式，轻载自动切换至PFM以提升效率。

集成保护功能 ：具备过压、过流、欠压锁定及热关断保护。

低导通电阻 ：内置 80mΩ功率MOSFET，提升转换效率。

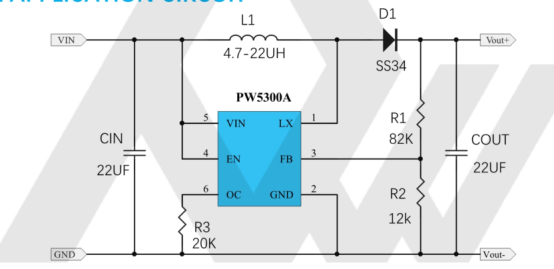

典型应用电路：

·外部分压电阻设定输出电压：VOUT=0.6V×(1+R1/R2) VOUT =0.6 V ×(1+ R 1/ R 2)。

·通过OC引脚电阻设定限流值：IOCP=48000/R3 IOCP =48000/ R 3。

·推荐电感值4.7μH～22μH，低ESR陶瓷电容滤波。

适用场景：

数码相机、 LCD显示屏、手持设备、便携式充电器等。

三、 PW6276：5V/2.4A同步整流升压转换器

PW6276是一款针对锂电池升压至5V2.4A的中大电流解决方案，集成同步整流MOS，无需外接二极管。

主要特性：

高效同步整流 ：内置 39mΩ（低边）与42mΩ（高边）MOS，效率典型值87%（@3V→5V，2A）。

固定频率 500kHz ：电流控制模式，响应速度快。

输出可调 ：通过外部电阻分压设定输出电压， FB基准电压1.245V。

多重保护 ：具备软启动、短路保护（限流模式）、过温关断等功能。

输入电压范围 ： 2.5V～4.2V，专为单节锂电池设计。

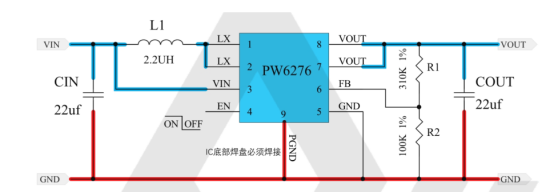

典型应用电路：

·输出公式：VOUT=1.245V×(R1/R2+1) VOUT =1.245 V ×( R 1/ R 2+1)。

·输入输出建议使用低ESR陶瓷电容（如22μF×2）。

·PCB布局需注意大电流路径（VIN、SW、PGND）短而宽。

适用场景：

智能手机、平板电脑、移动电源、智能穿戴设备等 5V供电系统。

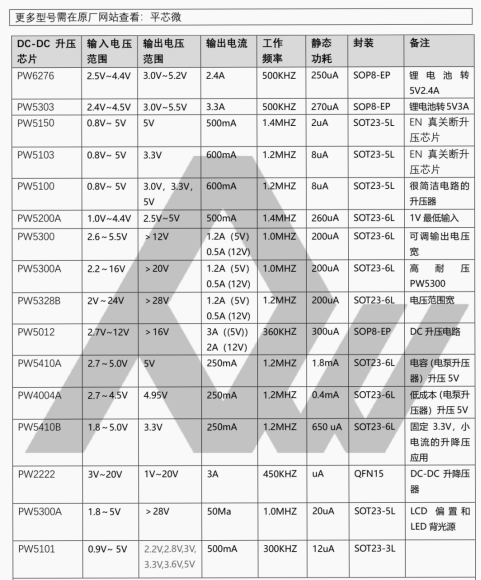

四、选型对比与总结

若需 3.7V升压至5V并输出1A电流，可优先评估：

·PW6276 ：专为锂电池升压设计，电流输出能力强 5V2.4A，集成度高。

·PW5300A ：输入范围宽，适合电压波动较大的场景，输出 5V1A。

·PW5100 ：适用于对静态功耗极其敏感，且负载电流不超过 500mA的应用。
