3.7v升压5v芯片选型指南，为单节锂电池应用匹配高效电源方案
- 2026-01-14 14:56:00
- admin 原创
- 40
在便携式电子设备中，单节锂离子 /聚合物电池（标称电压3.7V，工作范围约3.0V-4.2V）是主流的储能选择，而为系统中的各类芯片、传感器和外设供电通常需要稳定的5V电压。这就需要一个高效、可靠的 3.7v升压5v芯片 来完成这一关键的能量转换。针对不同的输出电流需求、效率要求和外围电路复杂度，工程师可以从 PW5100、PW5300A和PW6276这三款特性各异的同步升压转换器中做出精准选择。
核心需求与芯片对比矩阵
选择这类芯片时，需首要关注几个关键参数：最大输出电流能力（决定带载能力）、转换效率（影响续航）、静态电流（影响待机功耗）以及外围元件复杂度（影响 BOM成本和PCB面积）。下表基于规格书对三款芯片进行了核心对比：
|
特性参数 |
PW5100 |
PW5300A |
PW6276 |
|
输入电压范围 |
0.8V - 5.0V |
2.2V - 16V |
2.5V - 4.2V (推荐) |
|
输出电压 |
固定 5.0V |
外部可调 (最高20V) |
外部可调 (最高约5.2V) |
|
最大输出电流 |
0.5A |
1.2A |
2.4A |
|
典型效率 |
高达 90% |
85% |
90% |
|
静态电流 (无负载) |
极低， 10μA (典型值) |
200μA (PFM模式) |
250μA |
|
开关频率 |
1.2MHz |
1.2MHz |
500kHz |
|
关键特点 |
超低功耗、固定输出、外围极简 |
宽输入、输出电压可调、 OCP可调 |
大电流输出、集成同步整流、短路保护 |
|
典型应用场景 |
蓝牙耳机仓、遥控器、低功耗传感器 |
车载设备、 LCD偏压、中小功率便携设备 |
智能手机快充、平板电脑、大电流外设供电 |
深入解析各芯片定位与应用

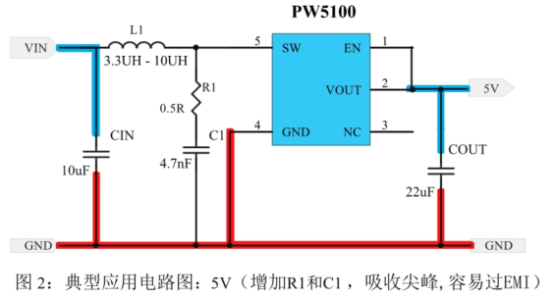

PW5100：极致低功耗与简化的典范
定位 ：专为微功率、长待机设备优化。其 10μA 的静态电流和仅需电感、输入输出电容三个外围元件的设计，使其在电池供电的 IoT设备、可穿戴产品中极具优势。
工作模式 ：采用 PFM（脉冲频率调制）模式，在轻载时自动降低开关频率以维持高效率，特别适合负载波动大的应用。
注意点 ：输出为固定电压（通过型号选择，如 PW5100-50对应5V输出），不可调节。

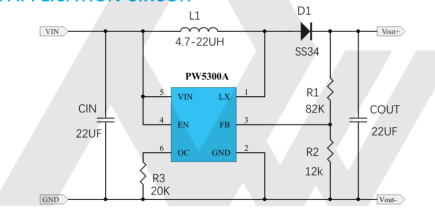

PW5300A：灵活通用的宽压解决方案
定位 ：适用于输入电压范围宽、输出电压需灵活设定的场景。其 2.2V至16V 的输入范围，使其不仅能用于单节锂电池，也能兼容两节串联电池、 5V/9V/12V适配器等输入源。
关键功能 ：过流保护 (OCP)阈值可通过外部电阻在 0.5A至2.5A 间编程；输出电压通过外部 FB分压电阻设置，灵活性高。
工作模式 ：固定频率 PWM（脉宽调制）结合轻载PFM，在宽负载范围内保持良好效率。

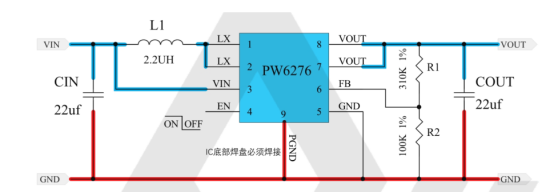

PW6276：专为5V大电流负载打造
定位 ：面向需要从单节锂电池提供 持续 2.4A、5V输出 的高功率应用，如某些快充协议诱骗电路、大功率 LED灯、便携式设备的主电源。
性能核心 ：内部集成导通电阻极低的同步整流 MOSFET（Ron-P 42mΩ， Ron-N 39mΩ），这是其能高效提供大电流的基础。
PW5100、PW5300A和PW6276这三款 3.7v升压5v芯片 构成了一个从微功率到大功率、从固定输出到灵活可调的全覆盖解决方案矩阵。工程师的核心任务并非寻找 “最好”的芯片，而是根据设备明确的电流需求、功耗预算和输入输出条件，匹配“最合适”的那一颗。精准的选型是确保产品电源系统高效、可靠、经济的第一道关卡。
