PD sink端诱骗取电芯片从5V主动请求9V/12V/15V/20V电压

1. 概述

PW6606 型号：Type-C 转 DC 诱骗原理及 PD/QC 快充取电受电端协议芯片

PW6606 是一款高度集成的 USB 电源传输接收端（Sink）控制器芯片，专为快充协议设计，通常被称为“快充协议诱骗芯片”。其核心作用在于安装在受电设备（如智能手机、平板电脑、笔记本电脑等）内部，代表设备与快充充电器进行通信，主动请求获得更高的输出电压（如 9V、12V、20V 等），而非被动接受默认的 5V 电压。PW6606 通过精确模拟快充协议中的电压请求过程，实现与快充充电器的无缝对接，从而提升充电效率，缩短充电时间。

工作原理

PW6606 支持多种快充协议，包括 PD（Power Delivery）3.2/3.1/3.0/2.0 和 QC（Quick Charge）3.1/3.0/2.0。它通过检测充电器类型及支持的协议版本，自动选择最适合的通信方式与充电器进行交互。在通信过程中，PW6606 通过调整其内部或外部设置的电阻值，向充电器发送特定的电压请求信号，充电器接收到信号后，根据协议要求调整输出电压，以满足受电设备的需求。

主要特点

·  多协议支持 ：同时支持 PD 和 QC 快充协议，覆盖广泛的市场需求。

·  高集成度 ：集成了必要的电路和元件，简化了外围电路设计，降低了系统成本。

·  灵活可调 ：通过外部电阻设置目标电压，方便用户根据实际需求进行调整。

·  自动降级机制 ：在请求电压超出充电器支持范围时，自动尝试较低电压，确保充电过程稳定进行。

·  高耐压引脚 ：CC1、CC2、D+、D- 引脚具备高达 28V 的耐压能力，增强了系统的稳定性和安全性。

2. 测试项目

2.1 诱骗电压测试

测试目的 ：验证 PW6606 能否通过外部电阻设置正确请求目标电压。

测试方法：

1.  准备不同阻值的电阻（如 15kΩ、10kΩ、4.7kΩ、1kΩ 等），分别对应不同的目标电压（如 20V、15V、12V、9V 等）。

2.  使用 USB C 口充电器和 USB A 口充电器，分别连接 PW6606 开发板，并通过更换电阻设置目标电压。

3.  使用万用表或示波器测量充电器输出电压，记录实际输出电压与目标电压的对比情况。

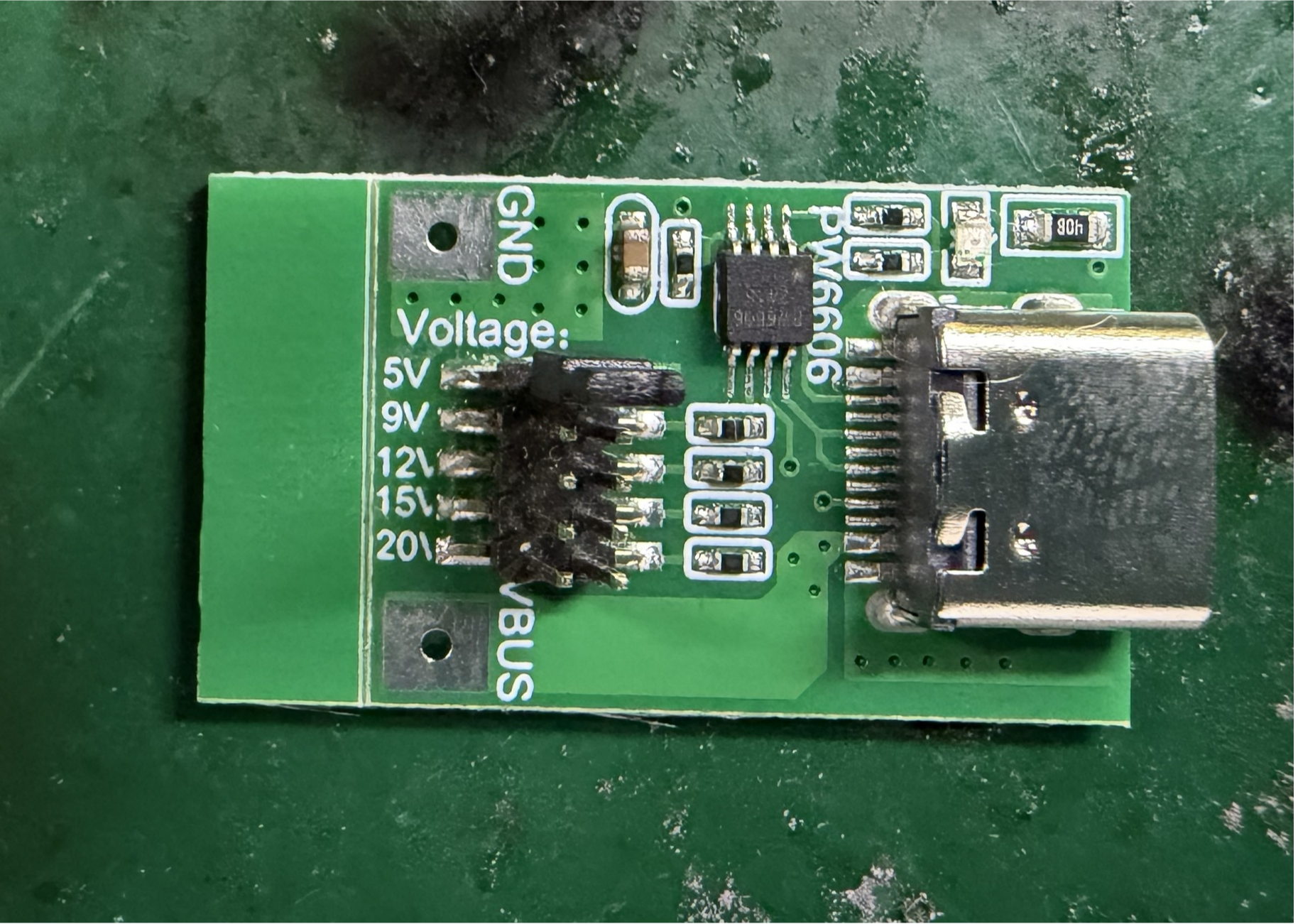

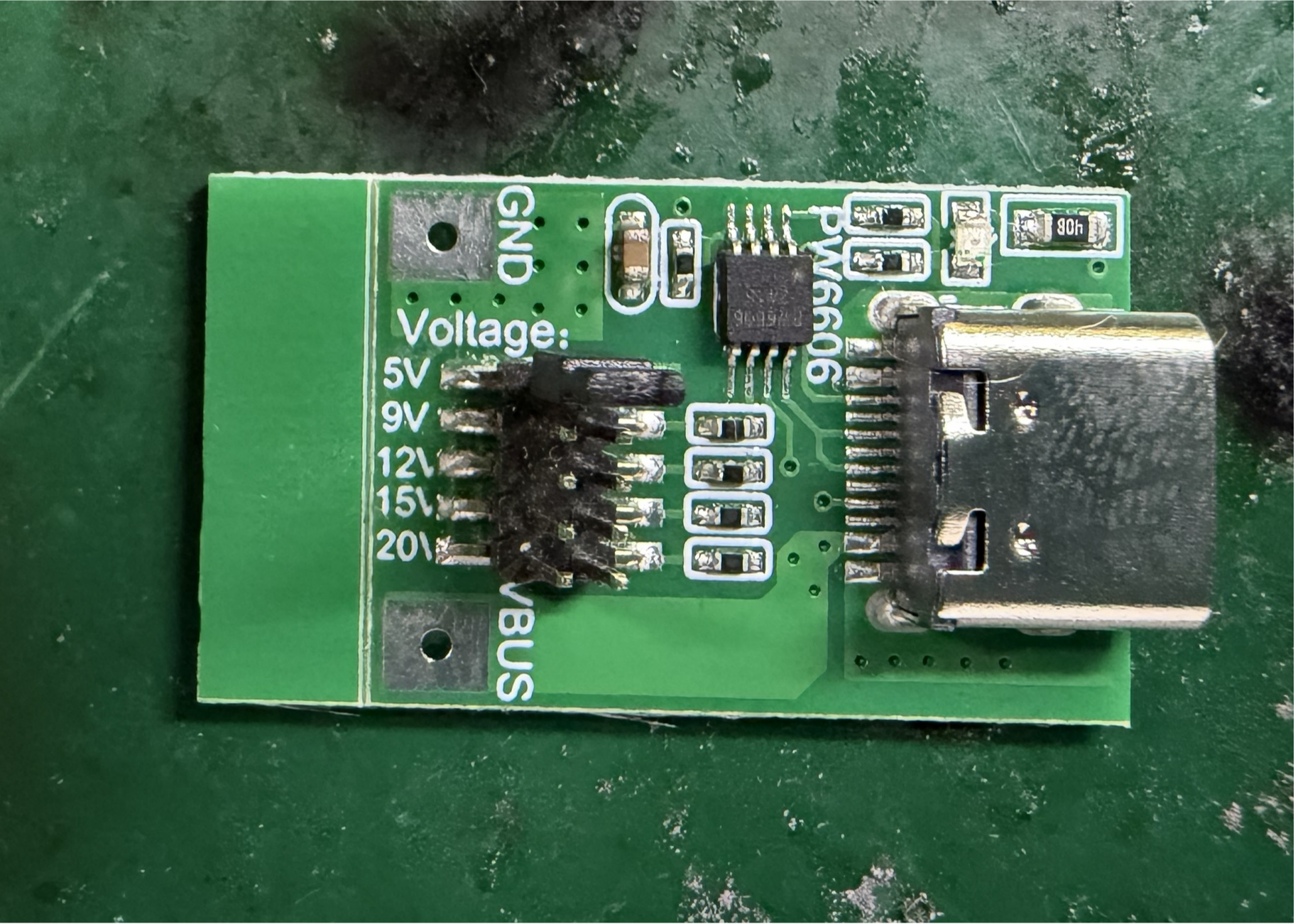

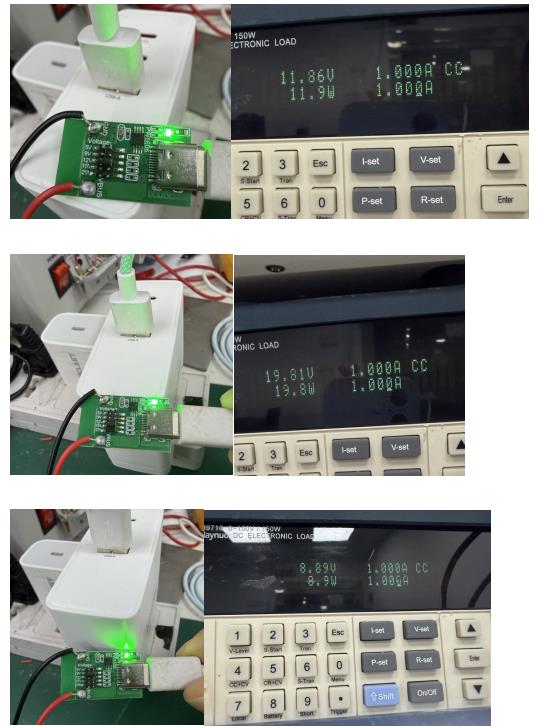

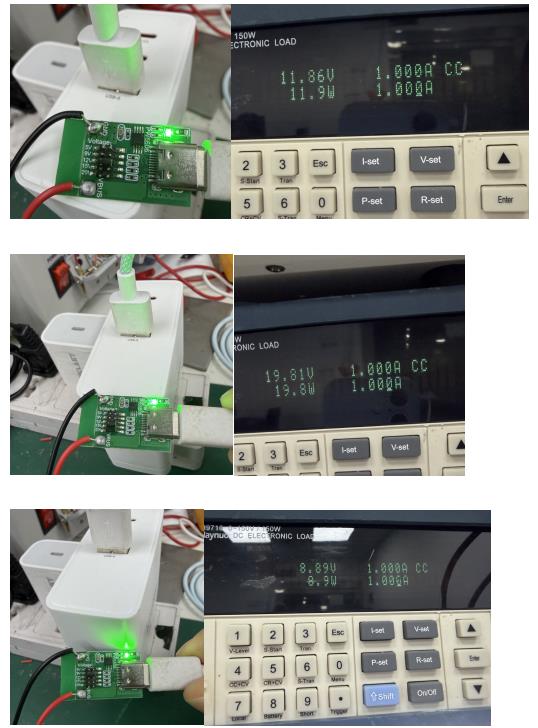

测试图片（此处应上传实际测试时的照片，展示测试连接、电阻设置及电压测量过程）：

Fatal error: Allowed memory size of 134217728 bytes exhausted (tried to allocate 12706092 bytes) in /www/wwwroot/kkmicro.com/system/module/file/model.php on line 984

13:43:38 Allowed memory size of 134217728 bytes exhausted (tried to allocate 12706092 bytes) in module/file/model.php on line 984 when visiting /admin.php?m=file&f=ajaxPasteImage&uid=6a0fec131ce5f&t=html

测试结果：

·  使用 15kΩ 电阻时，USB C 口充电器输出 20V，USB A 口充电器同样输出 20V。

·  使用 10kΩ 电阻时，USB C 口充电器输出 15V，USB A 口充电器同样输出 15V。

·  以此类推，验证所有目标电压设置均正确无误。

2.2 协议兼容性测试

测试目的 ：验证 PW6606 能否正确识别并处理不同快充协议（PD 和 QC）。

测试方法：

1.  准备支持 PD 协议的 Type-C 接口充电器和支持 QC 协议的 Type-A 接口充电器。

2.  分别使用这两种充电器连接 PW6606 开发板，通过更换电阻设置不同的目标电压。

3.  观察并记录 PW6606 能否正确识别充电器类型及协议版本，并成功请求到目标电压。

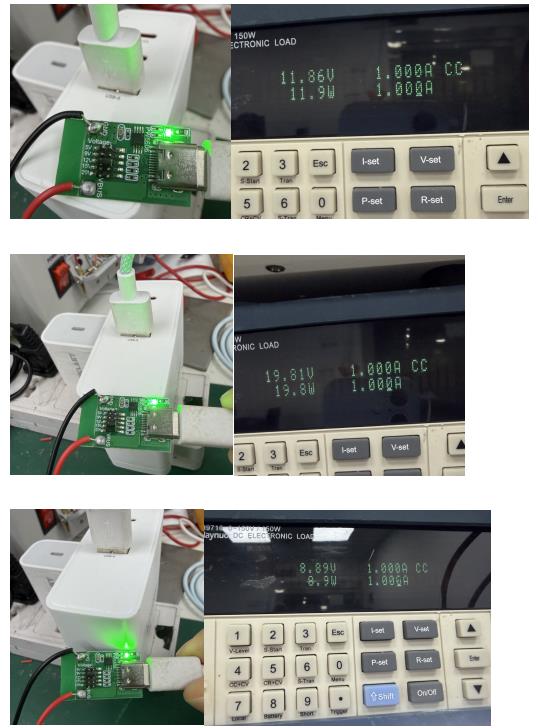

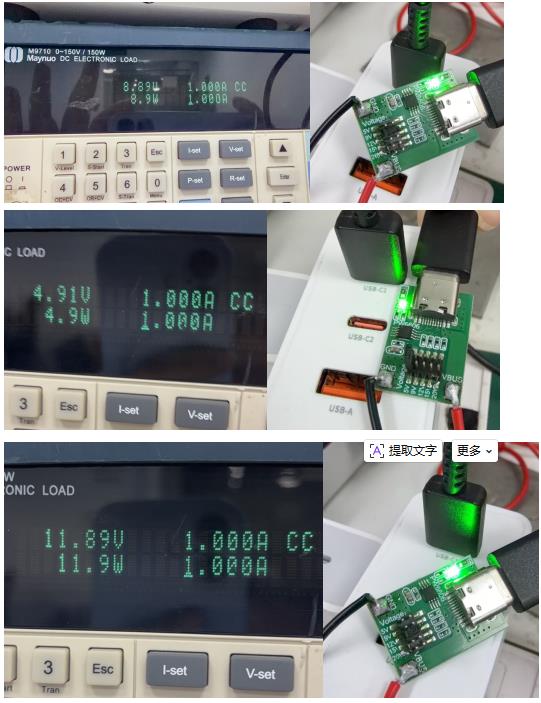

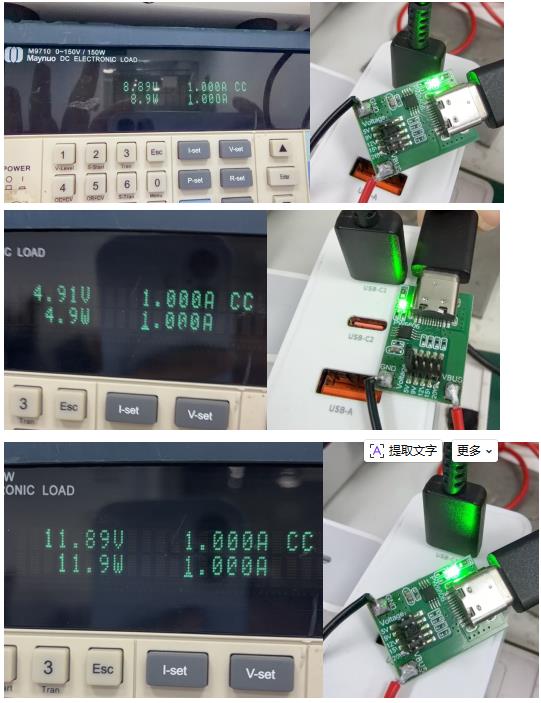

测试图片（展示不同协议充电器连接及电压请求过程）：

T ypeA:

测试结果：

· PW6606 成功识别并处理了 PD 和 QC 协议，能够根据充电器类型及协议版本自动调整通信方式，并成功请求到目标电压。

2.3 自动降级机制测试

测试目的 ：验证 PW6606 在请求电压超出充电器支持范围时，能否自动尝试较低电压以确保充电过程稳定进行。

测试方法：

1.  准备一个最大只支持 12V 输出的充电器。

2.  使用 PW6606 开发板，通过电阻设置请求 20V 电压。

3.  观察并记录充电器输出电压的变化情况。

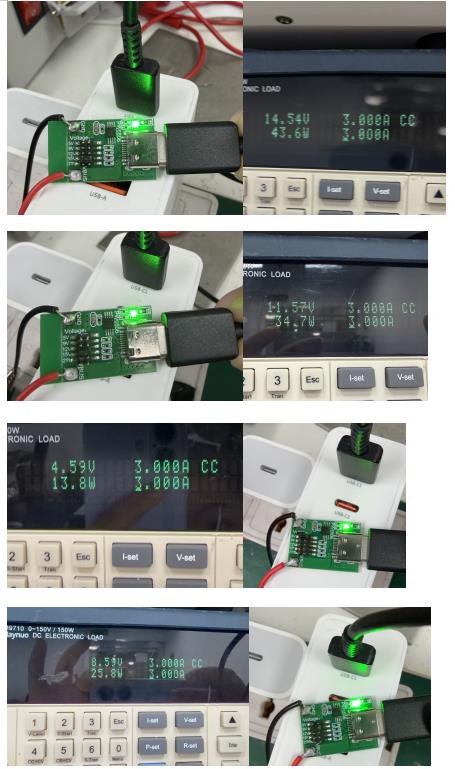

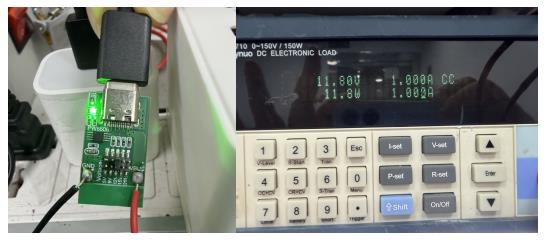

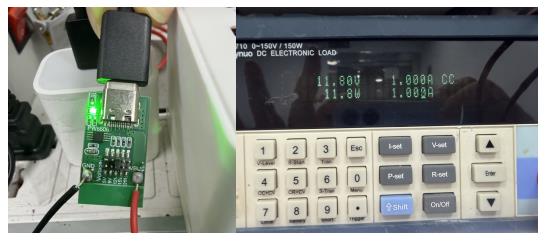

测试图片（展示自动降级过程及最终稳定输出电压）：

测试结果：

·  当请求 20V 电压时，由于充电器不支持，PW6606 自动尝试请求 15V 电压，失败后再请求 12V 电压，并最终稳定在 12V 输出，验证了自动降级机制的有效性。

2.4 输出/负载电流测试

测试目的 ：验证 PW6606 在不同输出电压和负载条件下的工作稳定性。

测试方法：

1.  准备支持高功率输出的 PD 充电器（如 100W）。

2.  使用 PW6606 开发板，分别设置输出电压为 20V、15V、12V。

3.  在每个输出电压下，连接电子负载仪，逐步增加负载电流至额定值（如 5A、3A 等），观察并记录输出电压和电流的变化情况。

测试图片（展示电子负载仪连接及测试数据记录）：

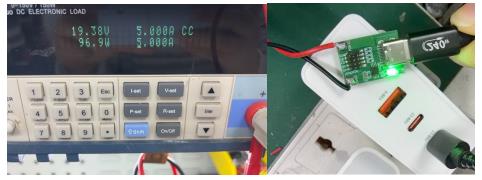

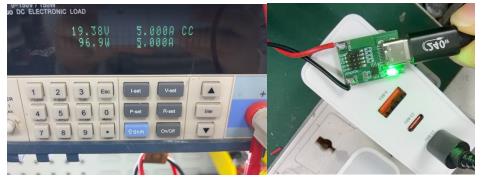

5A 测试：

（需要使用 100W 起的 USB C to USB C 口数据线， 60W USB to USB C 口数据线只能 60W ）

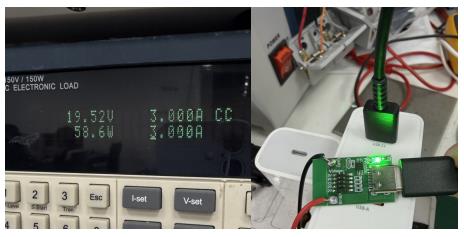

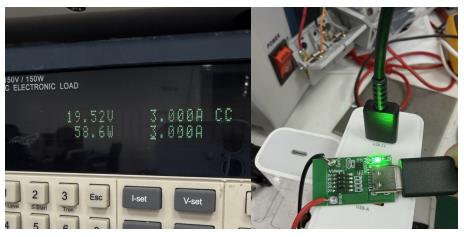

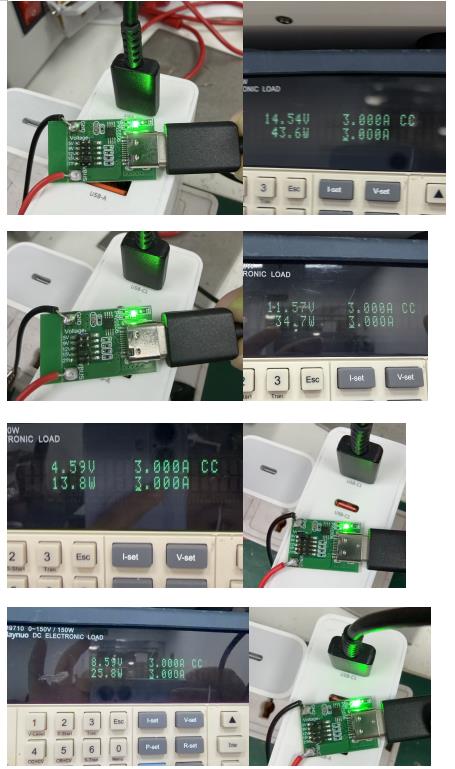

3A 测试：
