CS5090EA充电芯片对比研究
8.4V1A，8.4V2A充电测试对比
1、
概述和测试项目

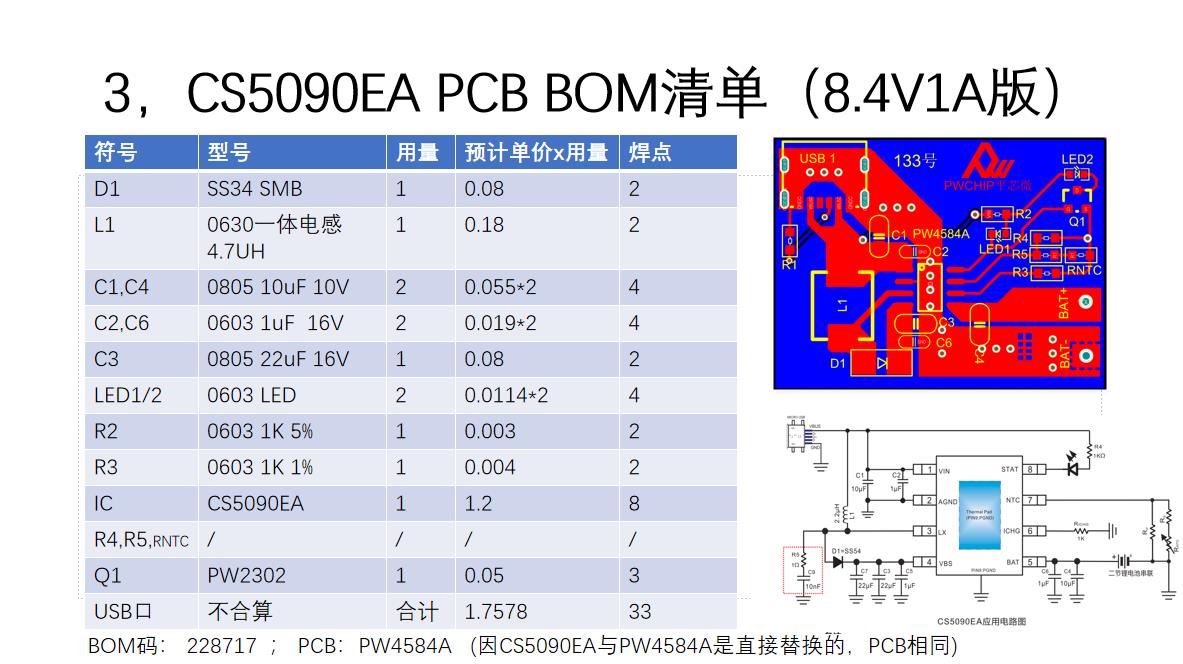

2、CS5090EA PCB BOM清单（8.4V1A版）

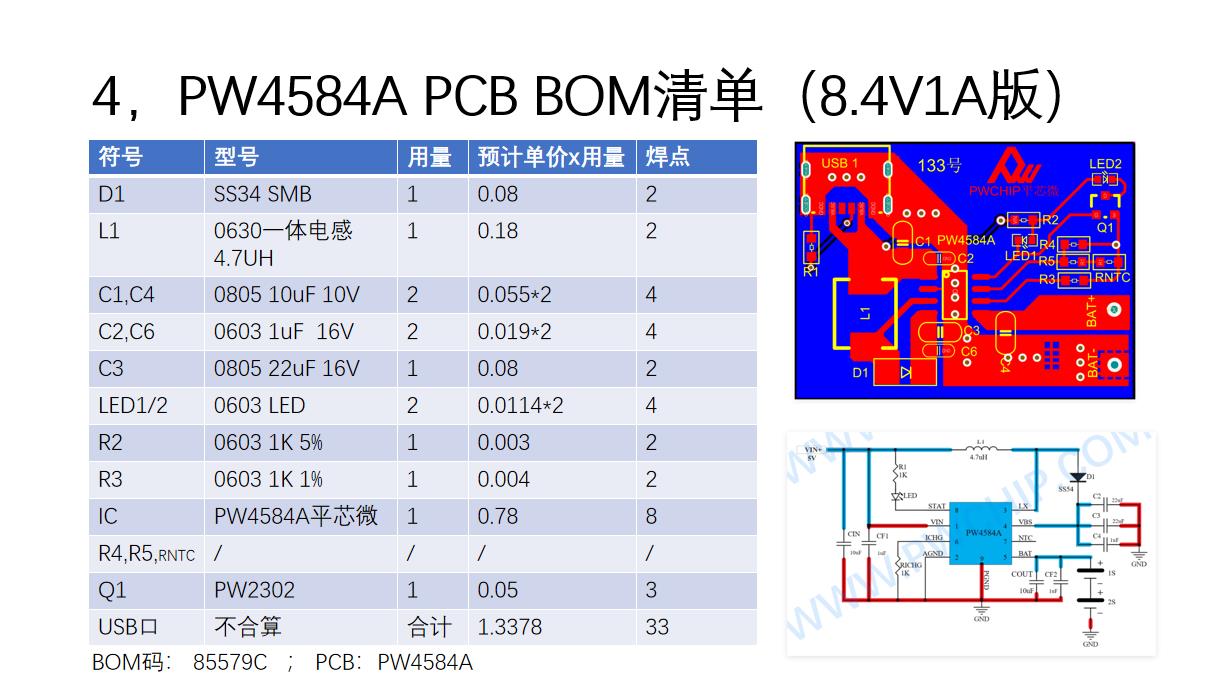

3、PW4584A PCB BOM清单（8.4V1A版）
4、PW4253 PCB BOM清单（8.4V1A版）

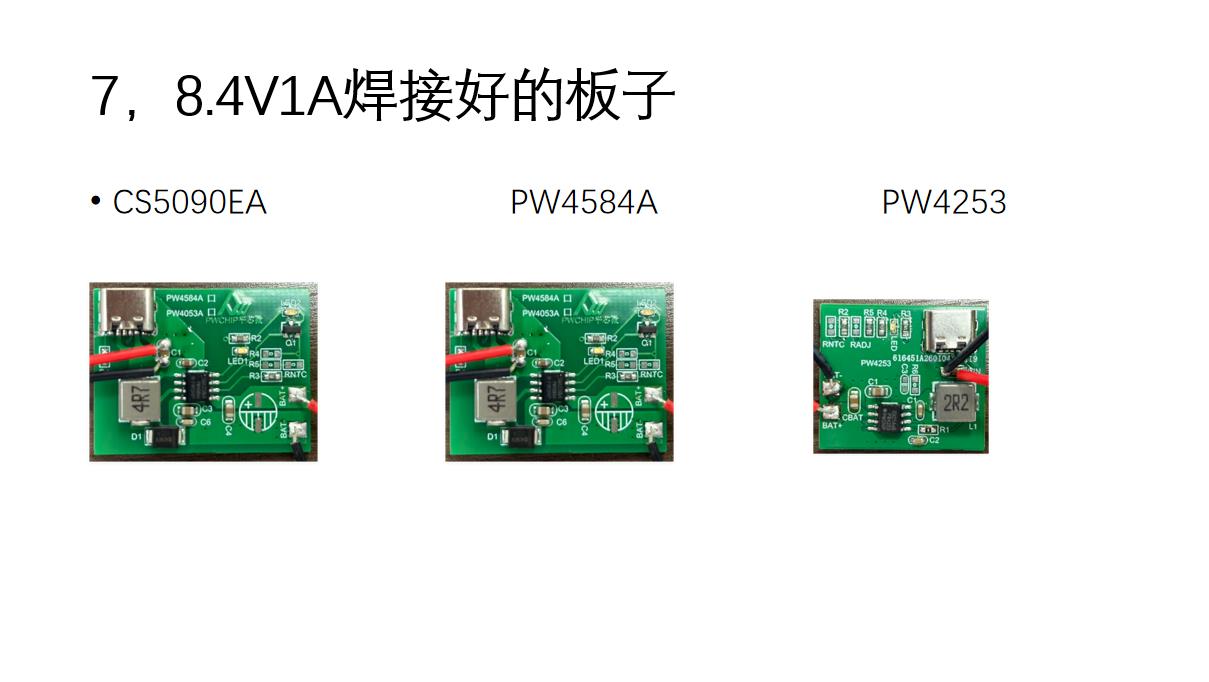

5、8.4V1A焊接好的板子

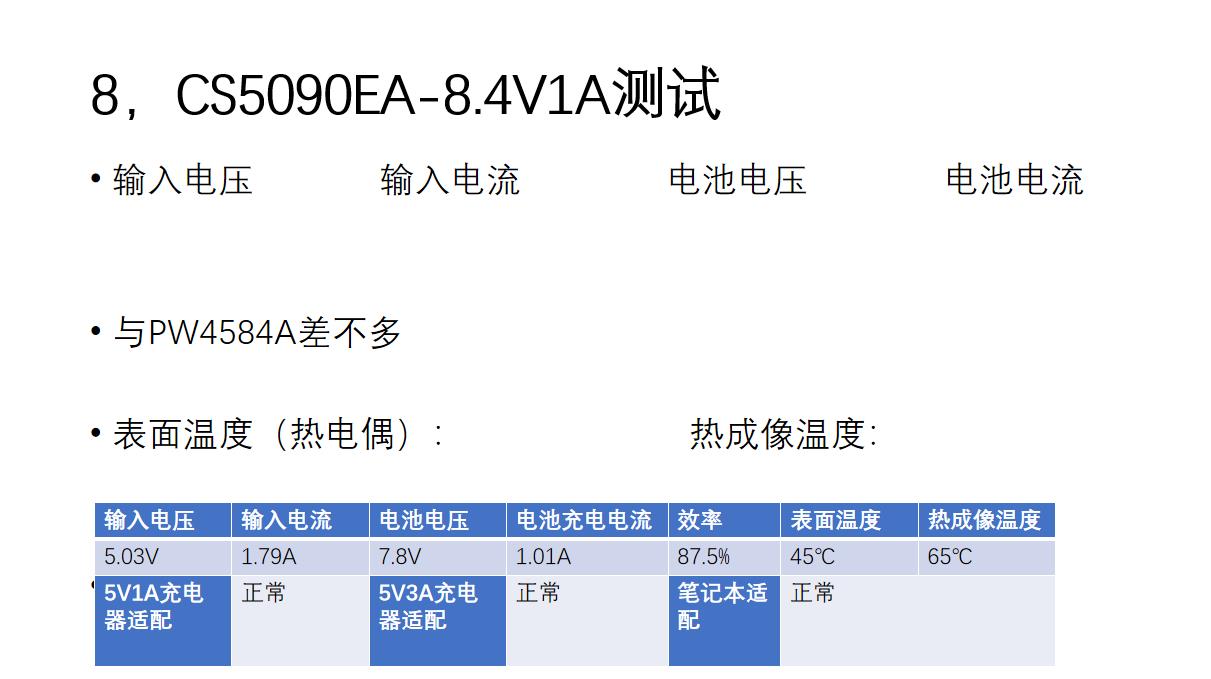

6、CS5090EA -8.4V1A测试

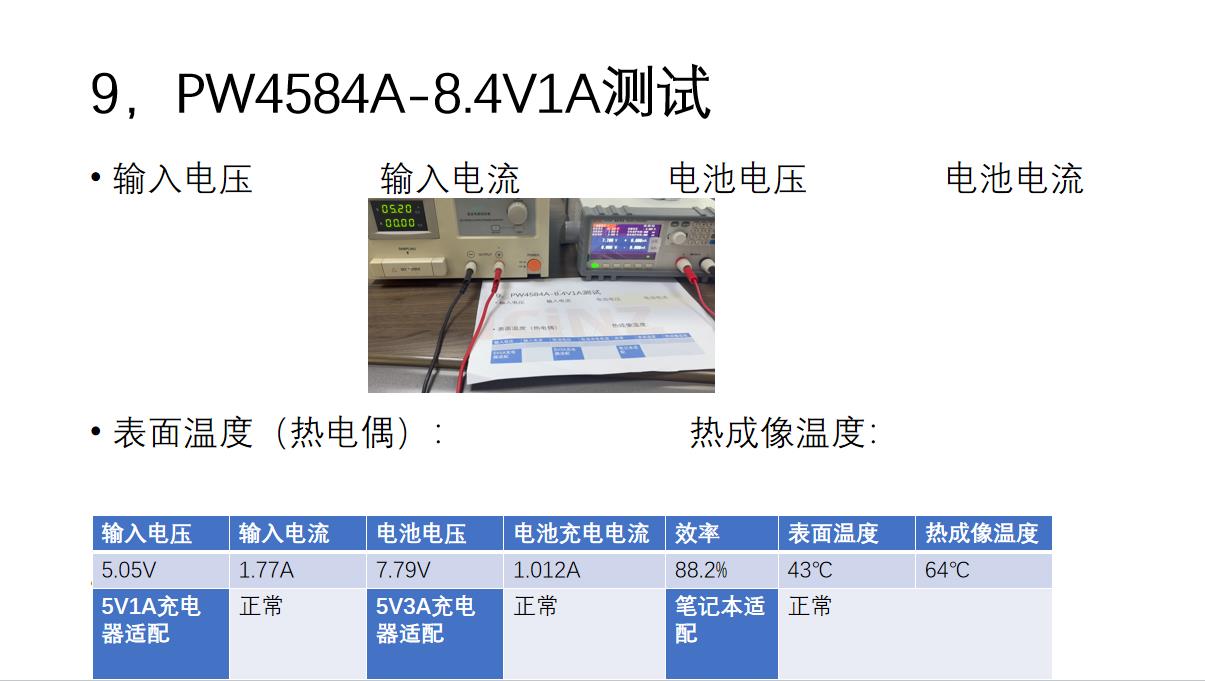

7、PW4584A -8.4V1A测试

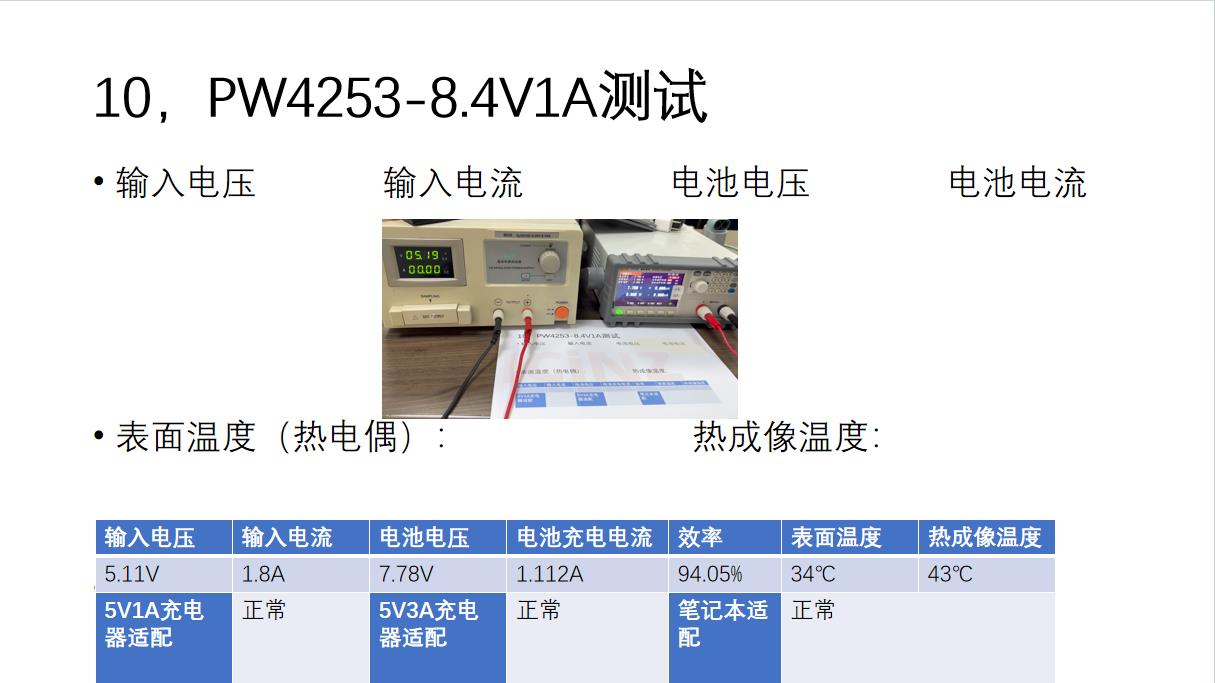

8、PW4253 -8.4V1A测试

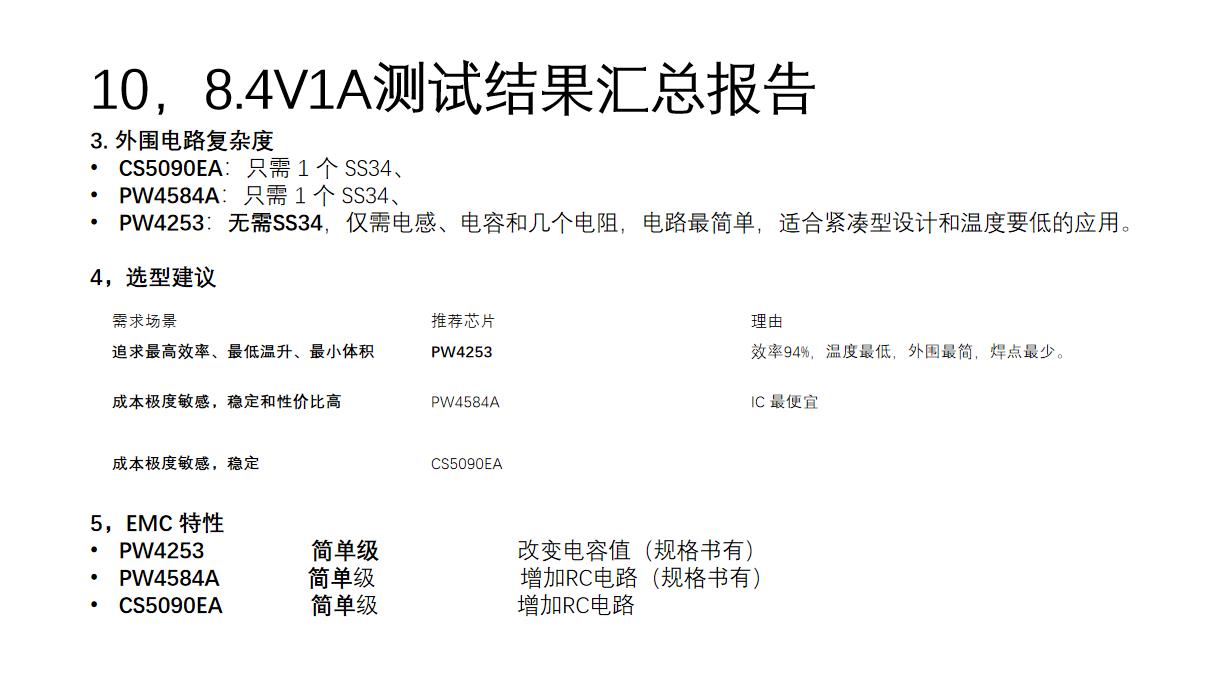

9、8.4V1A测试结果汇总报告

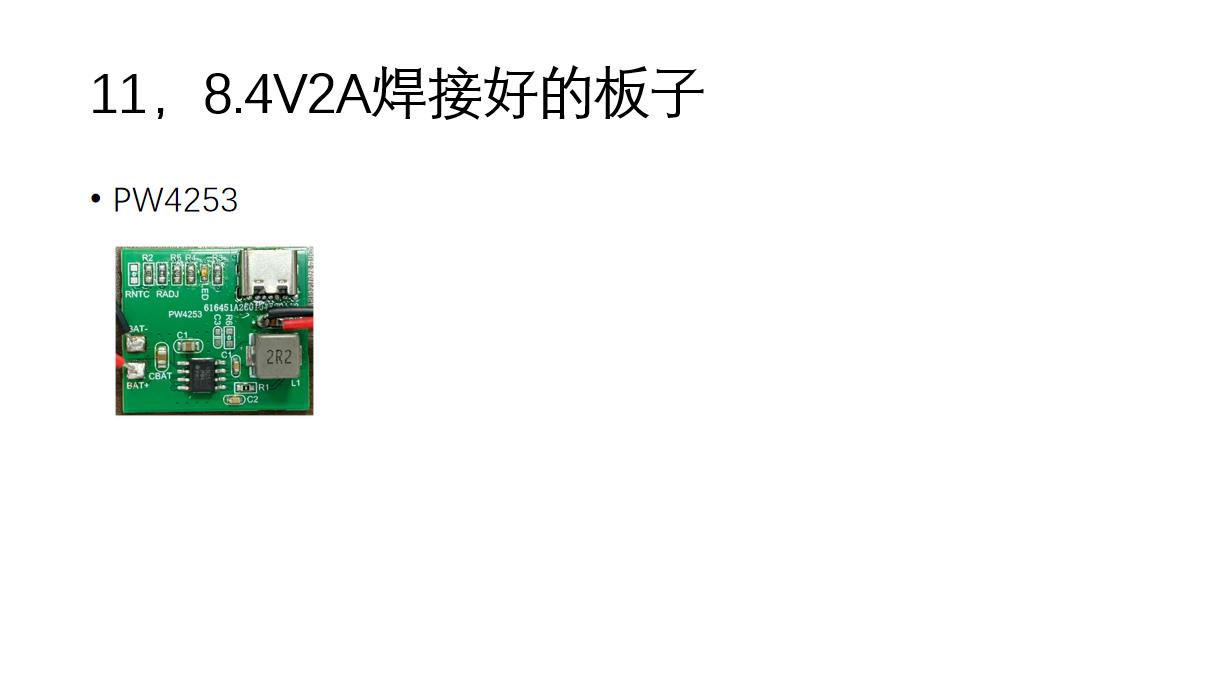

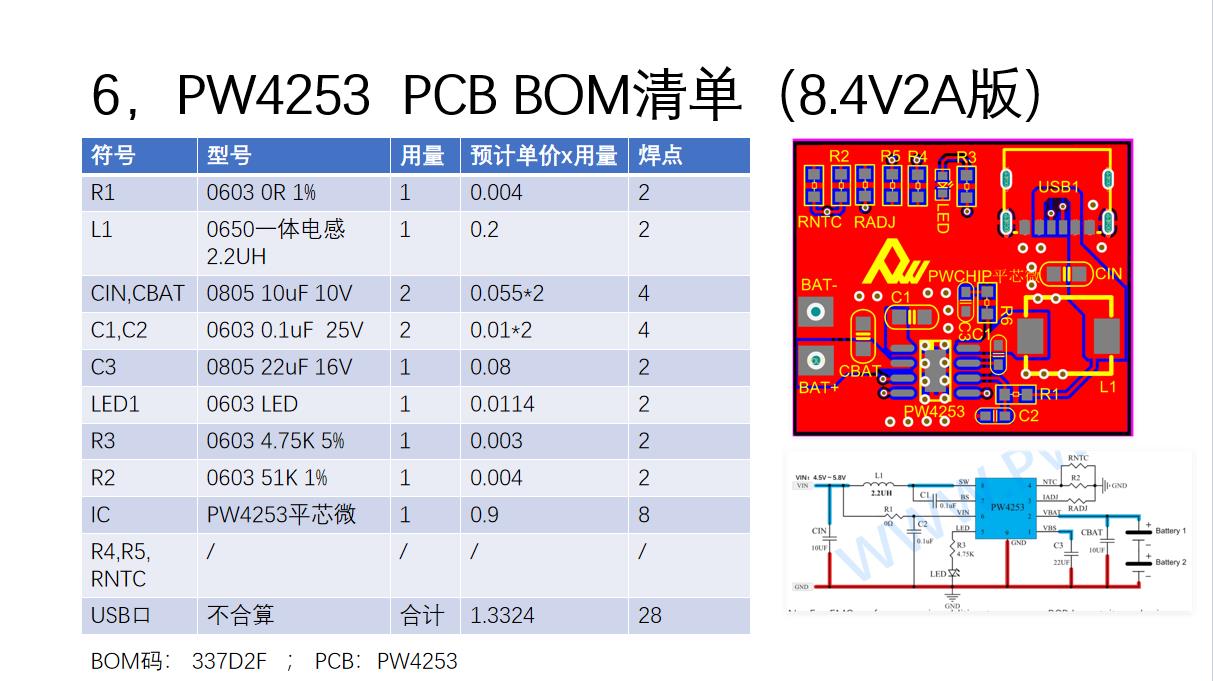

10、PW4253 PCB BOM清单（8.4V2A版）

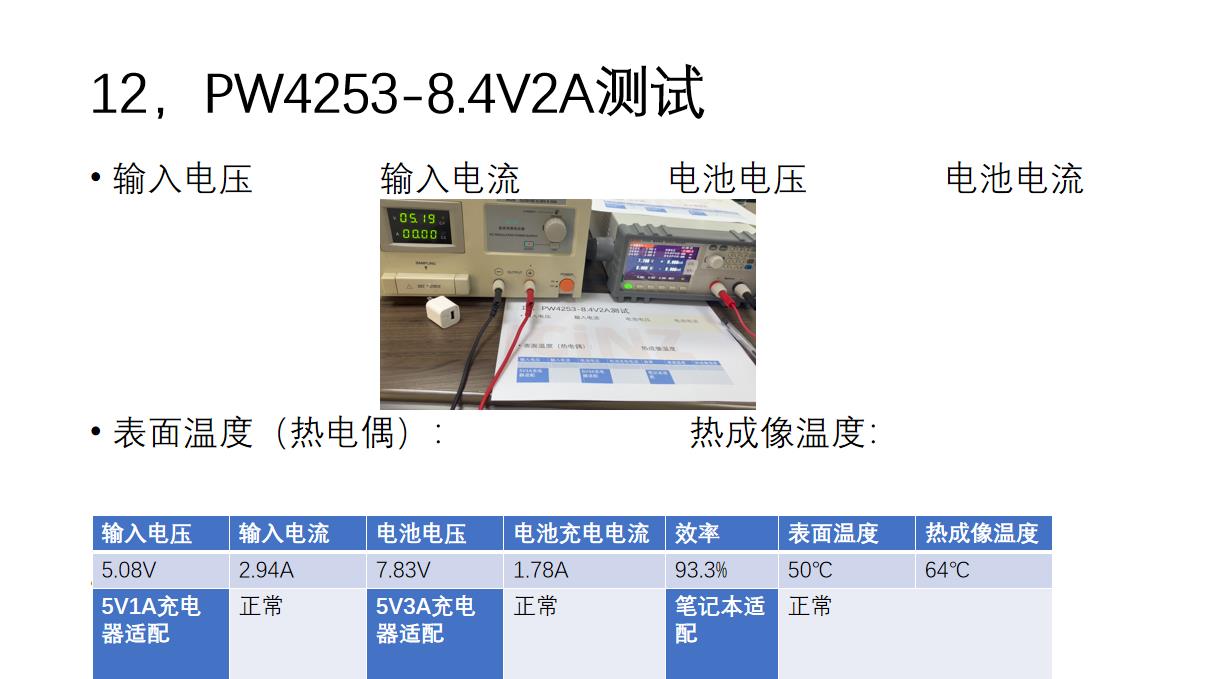

11、PW4253-8.4V2A测试

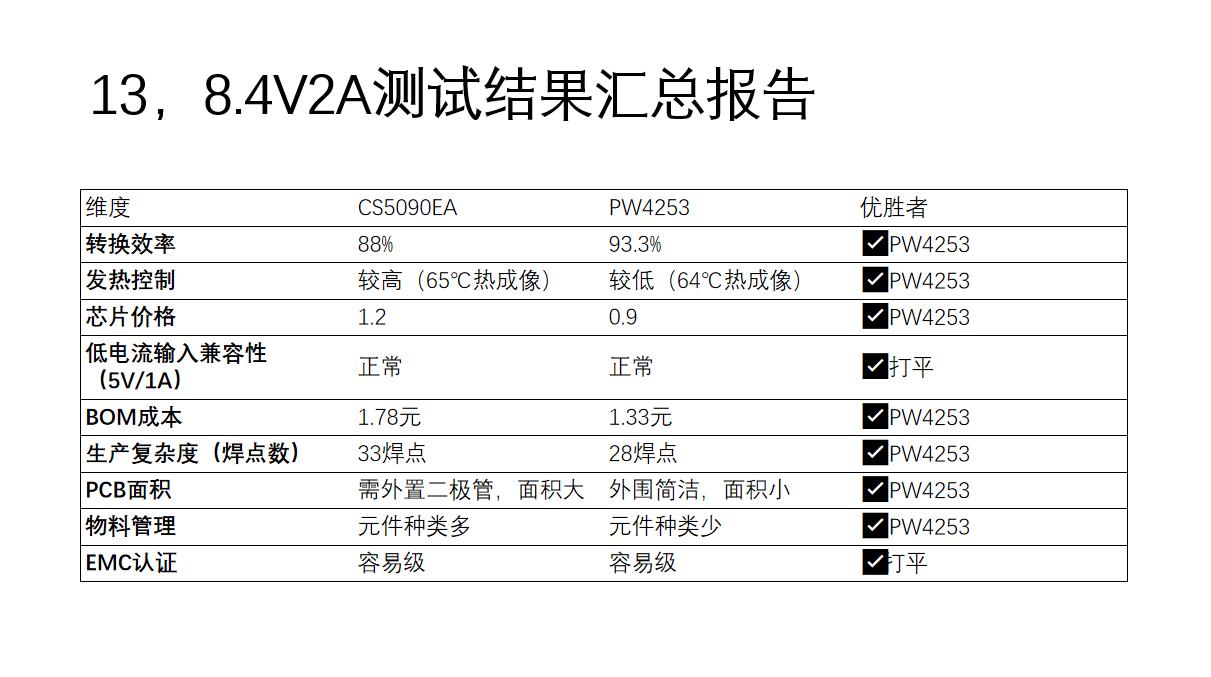

12、8.4V2A测试结果汇总报告
1、概述和测试项目

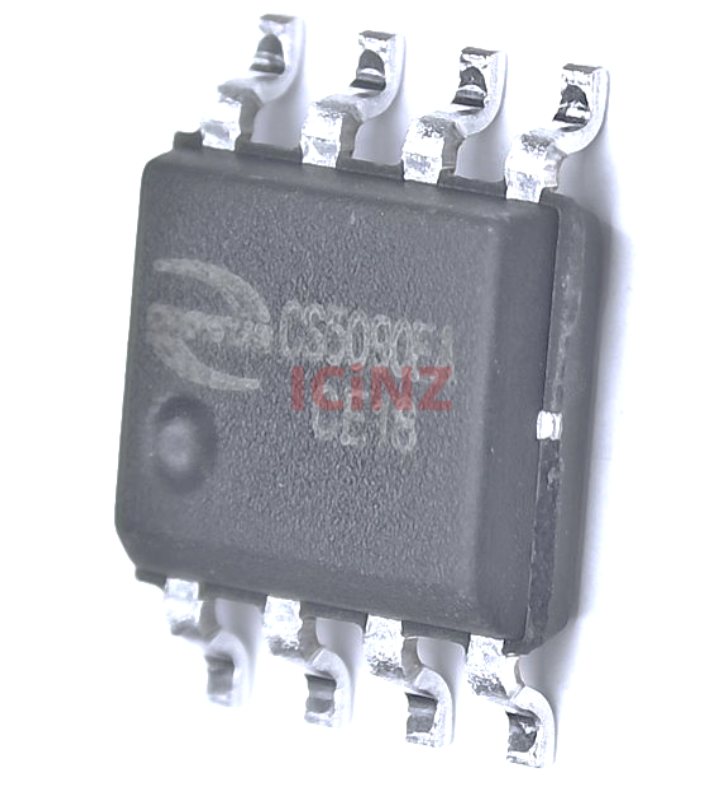

CS5090EA 因其稳定和性价比，受到了很多热爱，为此我们降进行一项对比测试。
型号 类型 充电电压 /电流 输入电压
本测试针对 CS5090EA（内置MOS异步升压） （8.4V 0.5A-1A） 3.60V-6.0V
PW4584A（内置MOS异步升压） （8.4V 0.5A-1A） 3.60V-6.0V
PW4253（内置MOS同步升压） （8.4V 1.1A-2A） 4.50V-5.8V
三款充电管理芯片，在 8.4V 输出条件（分别按 1A 和 2A 额定负载）下，系统性地评估其 转换效率、温升特性 以及 关键电气性能。测试涵盖效率、芯片表面温度、输入/输出特性、保护功能及 EMI 测试等项目，旨在量化三款芯片在实际应用中的性能差异
1、概述和测试项目
测试分为六大模块：
效率测试（额定输入电压）
温度测试（芯片表面温度（热电偶测试仪）、红外热成像温度分布）
输入 /输出特性（电压和电流数据）
保护功能验证（过压保护，向下兼容充电器功能）
EMI 预指引（设计要点）
不同充电器充电测试（ 5V1A, 5V3A ,笔记本USB口）
长期稳定性测试（条件不足，不做测试）
2、8.4V1A测试结果汇总报告
1. 性能方面
PW4253 全面领先：效率高达 94%，实际充电电流最大（1.112A）,温升最低（表面仅34℃），且全场景兼容。
PW4584A 效率与 CS5090EA很 接近，但温度也差不多，比较两个是互相直接替换的
2. 成本与生产
BOM 总成本：差异很大，CS5090EA 略低（1.7578元）,PW4584A 中间（1.3378元），PW4253 最低（1.3124元）
焊点数量： PW4253 最少（28个） → 贴片加工成本最低，可靠性更高。CS5090EA和PW4584A中间（33个）
IC 单价：PW4584A最便宜（0.78元），CS5090EA IC 最贵（1.2元），PW4253中间，但外围精简同时效率和温度最低
