7.4V 锂电池充电 IC
平芯微两节串联锂电池充电管理芯片选型指南
7.4V 锂电池充电 IC 技术概述
7.4V 锂电池(两节串联锂电池组)因其标称电压 7.4V 、满电电压 8.4V 、工作电压范围 6V~8.4V 的特性,已成为蓝牙音箱、便携式电动工具、无人机、矿灯、手持终端、移动电源等中高压便携设备的首选供电方案。选择合适的 7.4V 锂电池充电 IC ,是确保充电安全、延长电池寿命、优化产品体验的关键环节。
平芯微(PWChip )针对 7.4V 锂电池充电 IC 应用需求,推出了覆盖升压、降压、升降压三种拓扑架构的完整产品线。无论是 USB 5V 输入的升压充电方案,还是 12V~24V 适配器供电的降压充电方案,均有对应的 7.4V 锂电池充电 IC 型号可供选择,充电电流从 0.5A 到 2.4A 全覆盖。

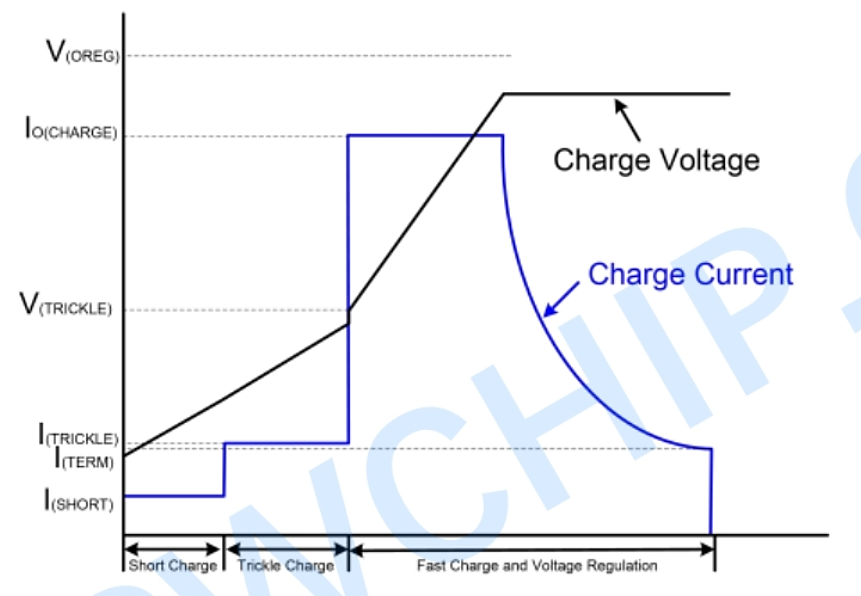

7.4V 锂电池充电 IC 的充电原理
7.4V 锂电池充电 IC 的核心工作原理遵循标准的 CC-CV (恒流 - 恒压)三段式充电流程,充电目标电压为 8.4V (即每节 4.2V )。整个充电过程分为三个阶段:当电池电压低于涓流阈值(约 6V 以下)时, 7.4V 锂电池充电 IC 以约 1/10 设定电流进行涓流预充,避免对深度放电的电池造成损伤;当电池电压回升至涓流阈值以上后,进入恒流快充阶段,以设定的最大充电电流对电池进行快速补能;当电池电压接近 8.4V 时,芯片自动切换至恒压模式,充电电流逐渐递减,直至电流降至终止阈值后结束充电。

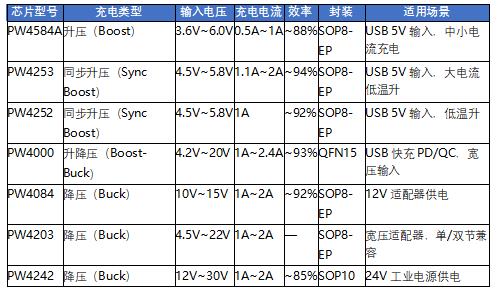

7.4V 锂电池充电 IC 芯片选型总览
平芯微7.4V 锂电池充电 IC 按拓扑架构分为升压型、降压型和升降压型三大类,用户可根据输入电源类型、充电电流需求、效率和温升要求灵活选型。

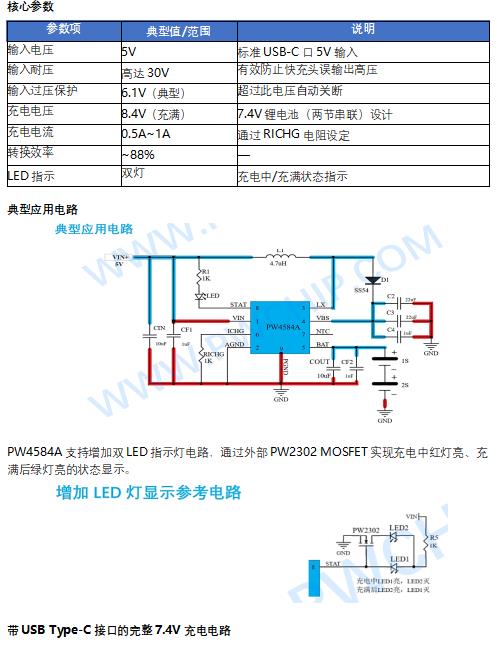

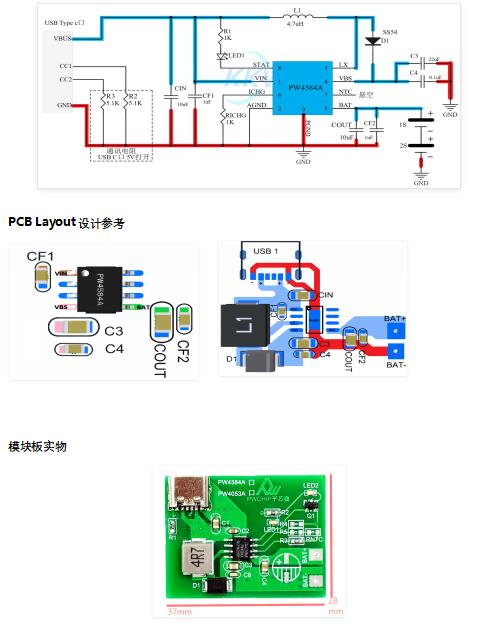

PW4584A — USB 5V 升压型 7.4V 锂电池充电 IC ( 0.5A~1A )
PW4584A 是一颗专为 USB 5V 输入设计的升压型 7.4V 锂电池充电 IC ,内置功率 MOSFET ,仅需外接一颗肖特基二极管和少量阻容即可构成完整的 7.4V 锂电池充电方案。该芯片采用 SOP8-EP 封装,广泛应用于蓝牙音箱、便携式充电设备、手持终端等需要 USB 口为 7.4V 锂电池充电的产品。
PW4253 — USB 5V 同步升压型 7.4V 锂电池充电 IC ( 1.1A~2A )
PW4253 是平芯微推出的高性能同步升压型 7.4V 锂电池充电 IC 。该芯片内置同步整流 MOSFET ,无需外部肖特基二极管,转换效率高达 94% ,充电温升极低(表面温度仅 34°C ),外围元件最少(仅 28 个焊点),是目前 USB 5V 输入场景下效率最高的 7.4V 锂电池充电 IC 方案,特别适合对效率和散热有高要求的紧凑型产品设计。

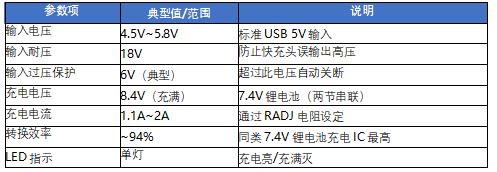

核心参数

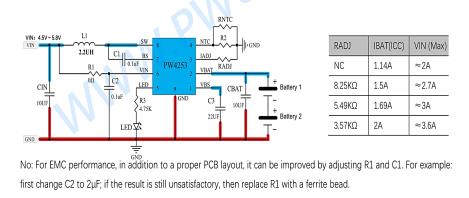

充电电流设定
PW4253 通过 RADJ 引脚外接电阻设定最大充电电流: RADJ 悬空时 IBAT 约 1.14A 、 IIN 最大约 2A ; RADJ=8.25kΩ 时 IBAT 约 1.5A 、 IIN 最大约 2.7A ; RADJ=5.49kΩ 时 IBAT 约 1.69A 、 IIN 最大约 3A ; RADJ=3.57kΩ 时 IBAT 可达 2A 、 IIN 最大约 3.6A 。
典型应用电路

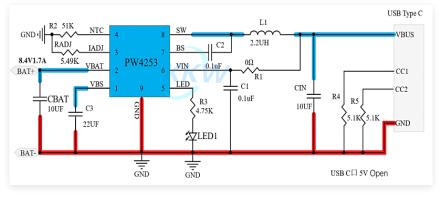

带USB Type-C 接口的完整 7.4V 充电电路

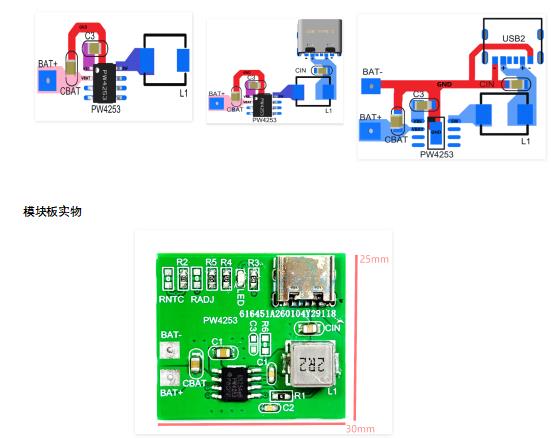

PCB Layout 设计要点
PW4253 的 PCB 布局需重点关注: C3 输出电容和 CBAT 电池端电容必须靠近 IC 对应引脚放置; SW 节点铜面积需适中;功率地面积要尽量宽; 1A 充电至少 3 个过孔, 2A 充电需 4 个以上过孔。
PW4000 — USB 快充宽压输入型 7.4V 锂电池充电 IC ( 1A~2.4A )

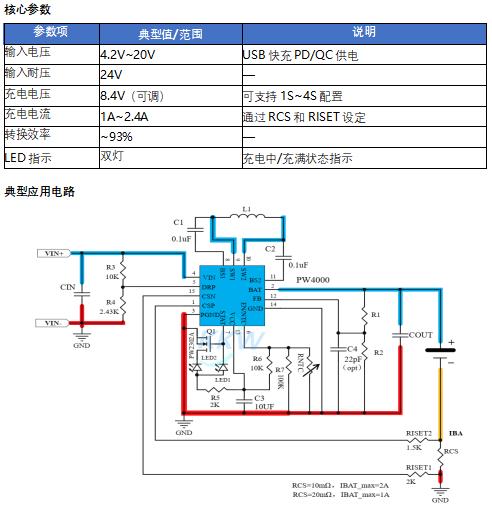

PW4000 是一款支持 USB 快充输入的升降压型 7.4V 锂电池充电 IC ,采用 QFN15 封装,输入电压范围 4.2V~20V 。该芯片特别针对 PD/QC 快充场景优化:搭配 PW6606 快充协议芯片可实现 5V~12V 快充电压诱骗输入,以更高功率为 7.4V 锂电池组快速充电,最大充电电流可达 2.4A 。

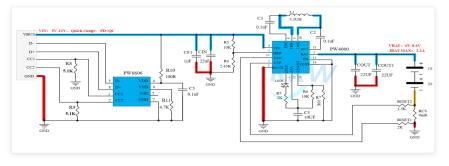

搭配PW6606 快充协议芯片的完整方案
PW4000 搭配 PW6606 快充协议芯片,可从 USB PD/QC 充电器诱骗 9V 或 12V 输入电压,以 5V3A 或 12V1.5A 功率为 7.4V 锂电池快速充电,最大充电电流可达 2.2A 。

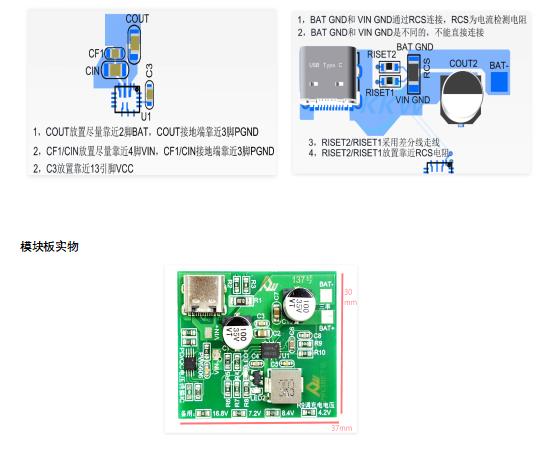

PCB Layout 设计要点
PW4000
的
PCB
设计需关注:
BAT GND
和
VIN GND
通过
RCS
电流检测电阻连接,两者不能直接短接;
RISET2/RISET1
电阻采用差分线走线并靠近
RCS
电阻放置;
COUT
放置靠近
BAT
引脚,
CIN/CF1
放置靠近
VIN
引脚,接地端靠近
PGND
。

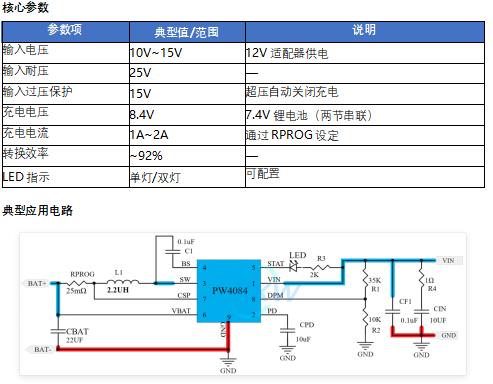

PW4084 — 12V 适配器降压型 7.4V 锂电池充电 IC ( 1A~2A )
PW4084 是一款专为 10V~15V 输入电压场景设计的降压型 7.4V 锂电池充电 IC ,采用 SOP8-EP 封装,特别适合 12V 适配器供电的应用。内置同步整流功率 MOSFET ,开关频率高,配合 2.2μH 电感即可实现高效率 7.4V 锂电池充电。该芯片性价比突出,是 12V 供电场景下 7.4V 锂电池充电 IC 的首选方案。

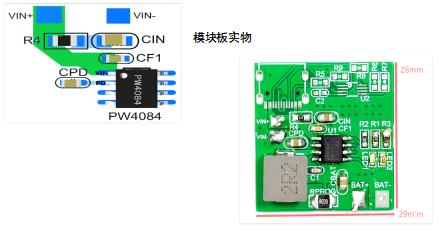

PCB Layout 设计要点
PW4084 的 PCB 设计重点包括: R4 和 CIN 靠近 VIN 引脚放置; CPD 电容靠近 PD 引脚放置; SW 节点铜面积最小化(同时满足电流传导需求); CBAT 靠近 RPROG 电阻放置并保证宽 PCB 走线;功率地充分铺铜并通过 IC 底部散热焊盘增强散热。

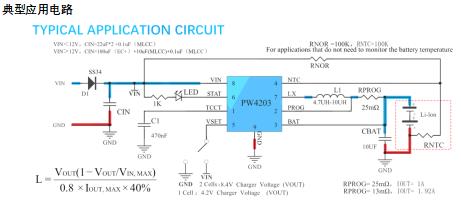

PW4203 — 宽电压输入型 7.4V 锂电池充电 IC ( 1A~2A )
PW4203 是一款宽输入电压的降压型 7.4V 锂电池充电 IC ,输入范围覆盖 4.5V~22V ,最大耐压 25V 。该芯片最大的特点是同时支持 7.4V 锂电池(两节串联 8.4V )和单节 4.2V 电池充电模式,通过 VSET 引脚一键切换,适用于需要兼容多种电池配置的产品平台。充电电流可达 2A ,支持 NTC 温度监测和 LED 状态指示。
PW4242 — 24V 工业电源降压型 7.4V 锂电池充电 IC ( 1A~2A )
PW4242 专为 12V~24V 工业电源或车载电源场景设计,输入电压范围 12V~30V ,最大耐压 33V ,是输入电压最高的 7.4V 锂电池充电 IC 方案。采用降压型拓扑,充电电流可达 2A ,支持双灯 LED 充电状态指示。当输入电压高于 20V 时,建议增加 R6/R7 缓冲电阻以吸收上电和掉电产生的瞬间浪涌电压。

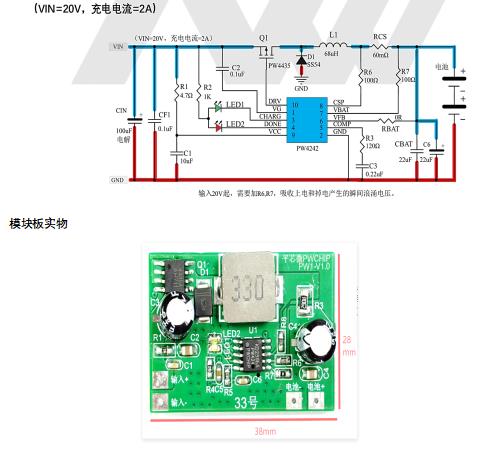

典型应用电路

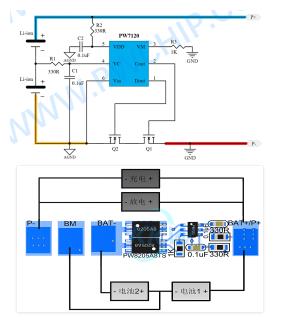

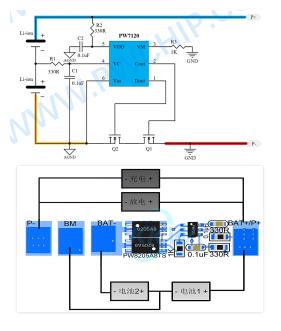

7.4V 锂电池充放电保护 — PW7120 保护芯片
使用7.4V 锂电池充电 IC 为电池充电时,必须搭配独立的电池保护电路,以防止过充电、过放电、过电流和短路等异常情况对电池造成不可逆损伤。平芯微 PW7120 是一款专为 7.4V 锂电池(两节串联)设计的 CMOS 保护电路,采用 SOT23-6 封装,集成高精度过充 / 过放电压检测、过电流充放电保护和电池短路保护,支持 0V 电池充电功能,外围仅需少量阻容和功率 MOSFET 。
7.4V 锂电池充电 + 保护综合解决方案
在实际7.4V 锂电池产品中,充电管理电路与电池保护电路通常协同工作。 7.4V 锂电池充电 IC 负责将外部电源电压转换并精确控制充电电流,保护芯片负责监控电池状态并在异常条件下切断回路。两者配合使用,构成完整的 7.4V 锂电池充放电管理系统。

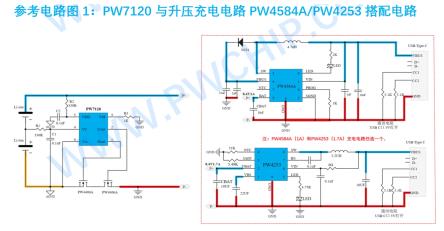

方案一:PW7120 + PW4584A/PW4253 ( USB 5V 升压充电 7.4V 锂电池)
适用于USB 5V 供电场景。 PW4584A 适合 1A 及以下充电电流需求, PW4253 适合 1.1A~2A 大电流需求且对温升敏感的应用,两者任选其一搭配 PW7120 保护板即可构成完整的 7.4V 锂电池充电 + 保护方案。

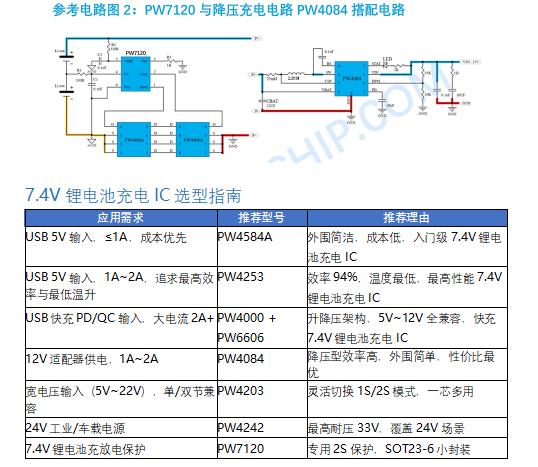

方案二:PW7120 + PW4084 ( DC 12V 降压充电 7.4V 锂电池)
适用于12V 适配器供电场景,充电电流可达 2A , PW4084 降压效率高、温升低,搭配 PW7120 保护板使用。
7.4V
锂电池充电
IC
应用领域
7.4V 锂电池充电 IC 广泛应用于以下场景:便携式蓝牙音箱与智能音响、电动工具(电动螺丝刀、热熔胶枪等)、无人机与航模飞行器、矿灯与户外照明设备、手持式 PDA 与工业终端、移动电源与充电宝、 GPS 定位追踪器、便携式医疗仪器以及各类 DIY 电子项目。
