2S锂电保护方案分享：基于PW7120+PW8205A8TS的6A保护板设计

在小型消费电子、蓝牙音箱、手持风扇等对功率需求适中的应用场景中，2S 锂电保护板是保障电池安全的核心环节。今天分享一款精简的 2S 保护方案 —— 基于 PW7120 保护 IC 搭配 PW8205A8TS MOS 管的设计，持续电流 6A ，过流保护阈值 18A ，适合对成本敏感、体积受限的消费类产品。

方案概述

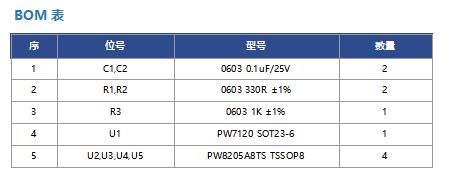

这款保护板（板子编码2 ）采用 PW7120 作为保护主控芯片，搭配 4 颗 PW8205A8TS MOSFET 构成完整的 2S 锂电池保护电路。整板器件极少， PCB 体积小巧， BOM 成本极低，非常适合批量消费电子产品。

核心参数一览：

电池串数：2S （ 7.4V/8.4V 标称）

持续放电电流：6A

过流保护电流：18A

保护芯片：PW7120 （ SOT23-6 封装）

MOS 管： PW8205A8TS × 4 （ TSSOP8 封装）

均衡功能：无

PW7120芯片特性

PW7120 是一款专为 2 节串联锂电池设计的保护 IC ，集成了过充电、过放电、过电流及短路保护功能。外围简单，功耗低，是 2S 保护板的经典方案之选。

高集成度 —— 单芯片集成过充、过放、过流、短路四重保护，无需外加保护逻辑电路，极大简化设计。

高精度检测 —— 过充 / 过放电压检测精度高，保证电芯在安全范围内工作，延长循环寿命。

超低功耗 —— 待机电流极低，适合长期存放的电池组，减少不必要的自放电损耗。

SOT23-6 小封装 —— 相比 SOP8 更省空间，适合对 PCB 面积有极致要求的微型产品设计。

MOS管选型：PW8205A8TS

方案中采用4 颗 PW8205A8TS ，这是一款内置双 N 沟道 MOSFET 的芯片， TSSOP8 封装。每颗 PW8205A8TS 内部集成了两个 MOS 管，分别用于充电和放电通路控制。 4 颗并联使用，等效导通电阻大幅降低，在 6A 持续电流下发热量极小，配合 TSSOP8 的良好散热特性，整板无需额外散热措施。

相比使用SOP8 封装的 MOS 方案， PW8205A8TS 的 TSSOP8 封装体积更小，非常适合空间受限的电池包设计，如条形电池组和超薄产品内部。

典型应用场景

这套方案特别适合以下应用：蓝牙音箱和便携音频设备、手持小风扇/ 美容仪等个人消费电子、 LED 手电筒和便携照明、小型无线吸尘器、电动牙刷和剃须刀电池组、 GPS 追踪器和物联网终端设备。

对于持续电流在6A 以内的 2S 应用，这套 PW7120+PW8205A8TS 方案以极低的 BOM 成本和极小的 PCB 面积提供了完整的锂电保护功能，是消费类产品的高性价比之选。

设计建议

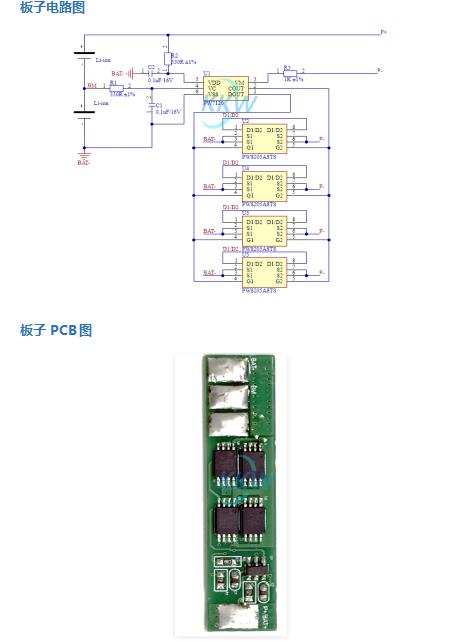

PCB 布局时注意：电池接法参考电路图，充放电接 P+ 和 P- 。 PW8205A8TS 的散热焊盘需确保良好焊接以优化热性能。采样电阻 R1/R2 的走线应远离大电流路径以减少干扰。整体 PCB 铜厚建议 0.5oz 以上即可满足 6A 持续电流需求。

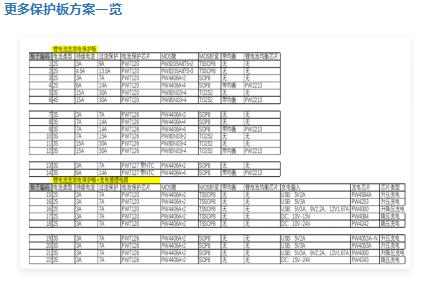

如果你的产品需要更高的持续电流（如8A 以上），建议考虑升级为 PW4406A 方案（编码 3/4 ），可以在同样的 PW7120 主控基础上实现更大的放电能力。
