3S锂电保护方案分享：基于PW7126+PW4406A的6A保护板设计

在电动工具、电动滑板车、小型储能系统等3S （ 11.1V/12.6V ）锂电池应用中，可靠的保护方案是产品安全和寿命的基础保障。今天分享一款基于 PW7126 保护 IC 搭配 PW4406A MOS 管的 3S 保护板方案，持续电流 6A ，结构精简，性价比突出，适合对成本和体积敏感的中小功率应用。

方案概述

这款保护板（板子编码8 ）采用 PW7126 作为 3S 锂电保护主控芯片，搭配 4 颗 PW4406A MOSFET 构成完整的 3 节串联锂电池保护电路。 BOM 精简， PCB 面积紧凑，适合空间受限的电池包。

核心参数一览：

电池串数：3S （ 11.1V/12.6V 标称）

持续放电电流：6A

保护芯片：PW7126 （ SOP8 封装）

MOS 管： PW4406A × 4 （ SOP8 封装）

均衡功能：无

板子编码：8

PW7126芯片特性

PW7126 是一款专用于 3 节锂电池的保护芯片，集成过充、过放、过流及短路保护功能。集成度高，外围简单，支持高精度电压检测，是 3S 锂电保护板的主流方案之选。

3S 专用设计 —— 针对 3 节串联锂电池优化，内置三节电芯独立过充过放检测，每节电芯的电压状态都能被精准监控。

高精度检测 —— 过充检测电压和过放检测电压精度高，有效避免电芯过度使用或提前截止，最大化电池可用容量。

低功耗待机 —— 静态功耗极低，长期存放时几乎不消耗电池能量，适合周期性使用的设备。

外围精简 ——SOP8 封装，搭配少量电阻电容即可完成完整 3S 保护电路，降低 PCB 面积和 BOM 成本。

MOS管选型：PW4406A

方案中采用4 颗 PW4406A N 沟道 MOSFET ，两两并联分别控制充电和放电通路。 PW4406A 导通电阻低，开关速度快， SOP8 封装散热良好。 4 颗并联后等效内阻大幅降低，在 6A 持续电流下温升可控，无需额外散热处理。

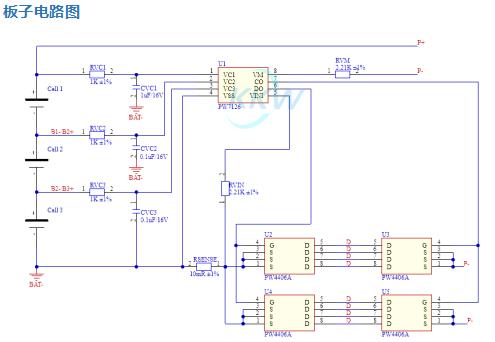

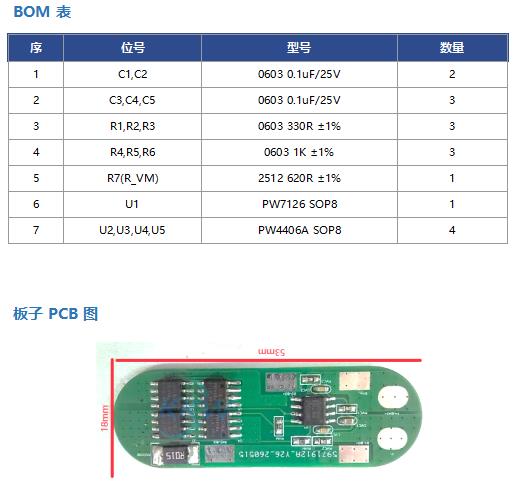

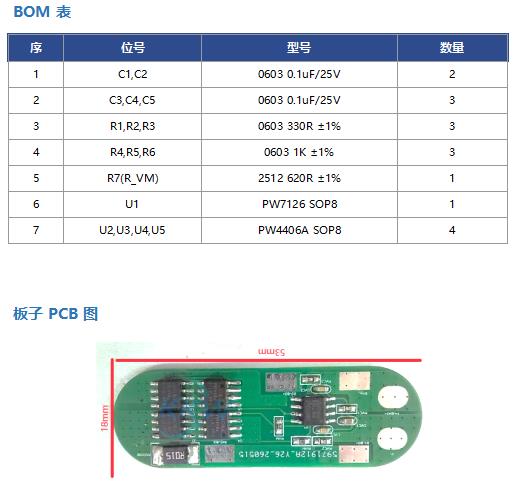

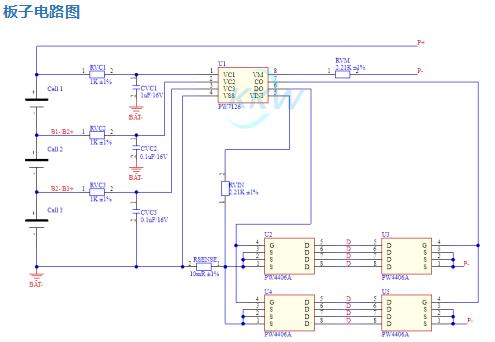

板子采用双面布局设计，主控PW7126 和 4 颗 PW4406A MOS 管分布在 PCB 两面，有效缩小板面积。电池接法参见电路图，充放电接 P+ 和 P- 。

典型应用场景

这套3S 保护方案特别适合以下应用：电动螺丝刀 / 电钻等小型电动工具、电动滑板车和平衡车电池组、便携式储能电源（ 12V 系统）、 LED 太阳能路灯电池管理、电动喷雾器 / 割草机电池组、无人机和航模电池保护。

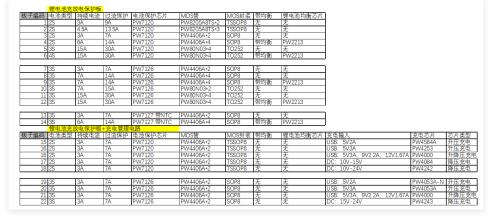

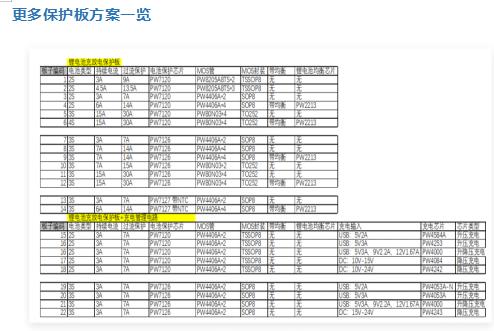

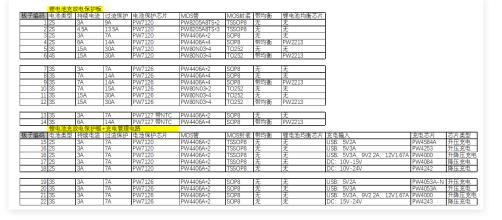

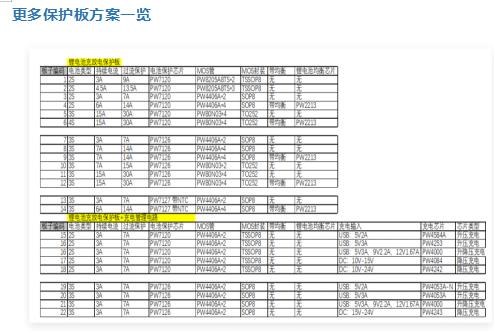

对于不需要均衡功能的3S 应用， PW7126+PW4406A×4 方案在成本和可靠性之间取得了很好的平衡。如果需要均衡功能，可升级为编码 9 方案（加入 PW2213 均衡芯片）。

设计建议

3S 方案的 PCB 布局要注意：三节电芯的采样线要等长等宽以减少检测误差； MOS 管尽量靠近保护 IC 放置，缩短大电流路径； R_VM 电阻建议使用 2512 大封装以承受更大的功耗。 PCB 铜厚建议 1oz 以上满足 6A 持续载流需求。
