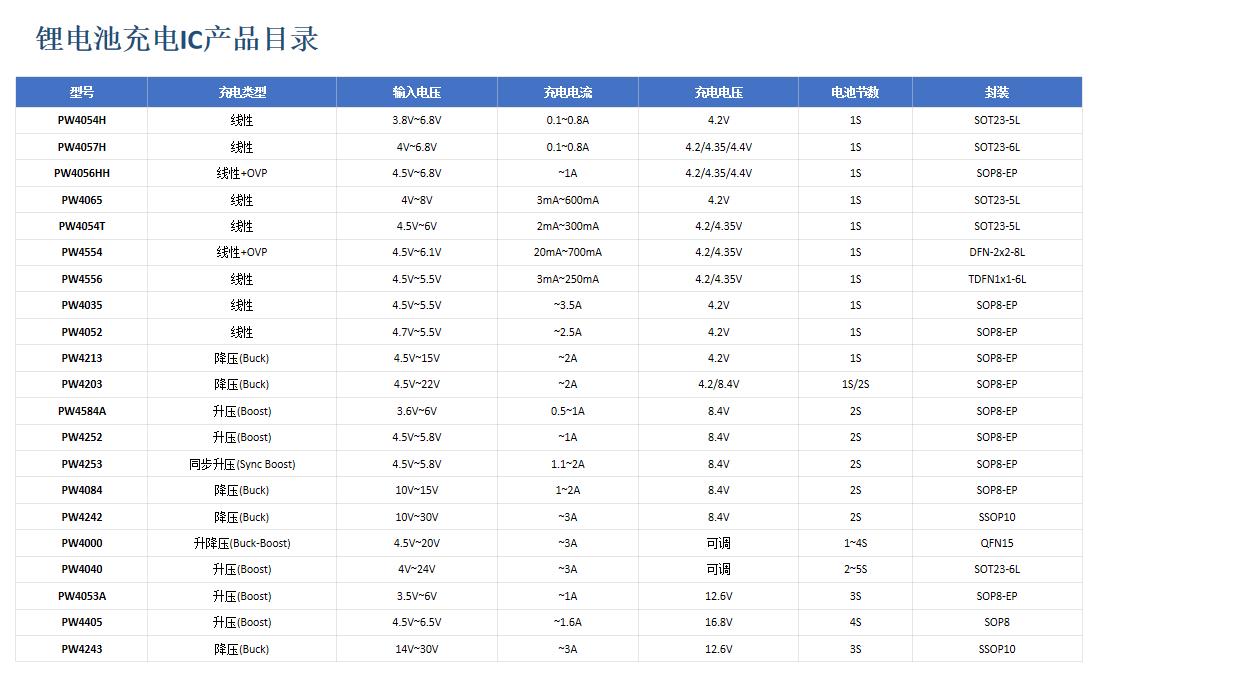

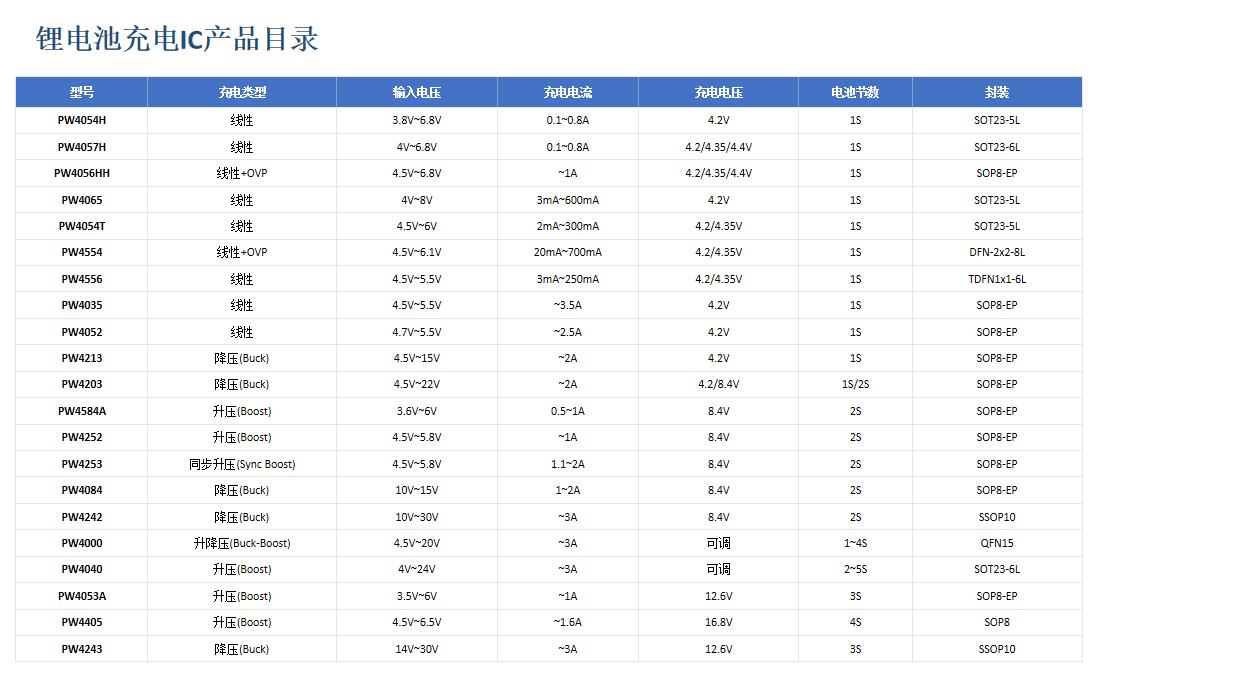

锂电池充电芯片IC，平芯微22款充电IC参数与应用场景全解析

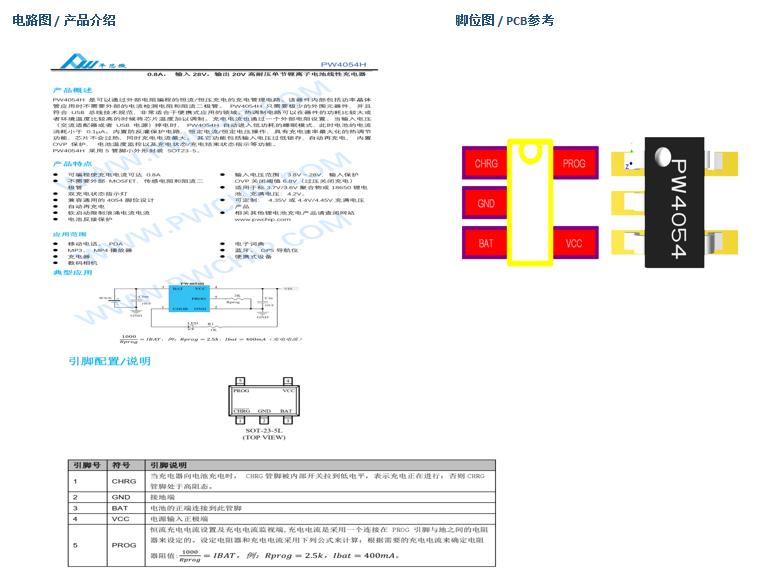

PW4054H   高耐压线性充电IC，OVP 6.8V，内置防反接

核心参数

输入电压: 3.8V~6.8V

最大耐压: 28V

充电电压: 4.2V

充电电流: 0.1~0.8A

电池节数: 1S

充电类型: 线性

封装: SOT23-5L

产品特点

• 输入耐压28V，OVP 6.8V

• 充电电流0.1~0.8A可调

• 内置防反接MOSFET

• SOT23-5封装，外围极简

• 兼容4054脚位设计

• 支持4.2V/4.35V/4.4V电池

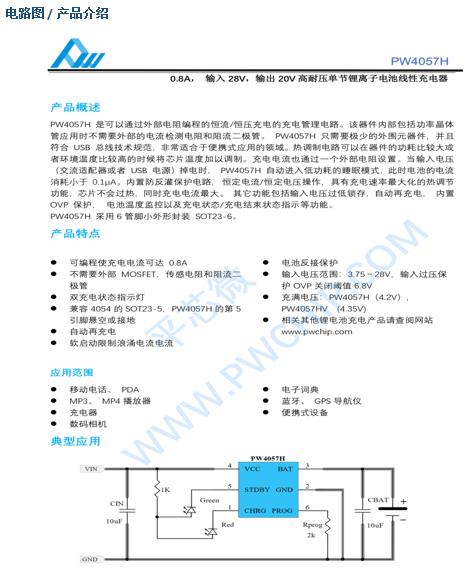

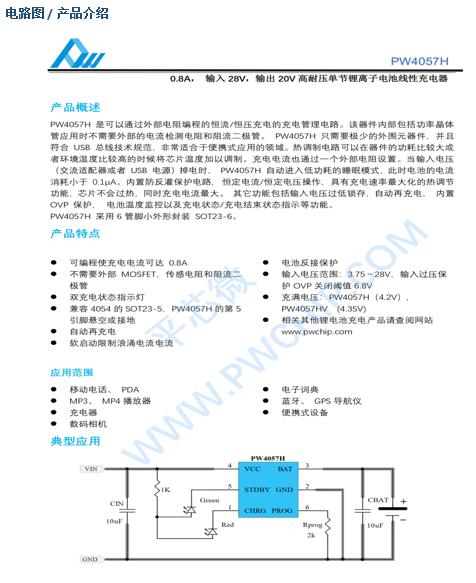

PW4057H    高耐压线性充电IC，带反接保护，6脚

核心参数

输入电压: 4V~6.8V

最大耐压: 28V

充电电压: 4.2/4.35/4.4V

充电电流: 0.1~0.8A

电池节数: 1S

充电类型: 线性

封装: SOT23-6L

产品特点

• 输入耐压28V，OVP 6.8V

• 充电电流0.1~0.8A可调

• 增加EN使能引脚控制

• SOT23-6封装

• 兼容4056/TP4057脚位

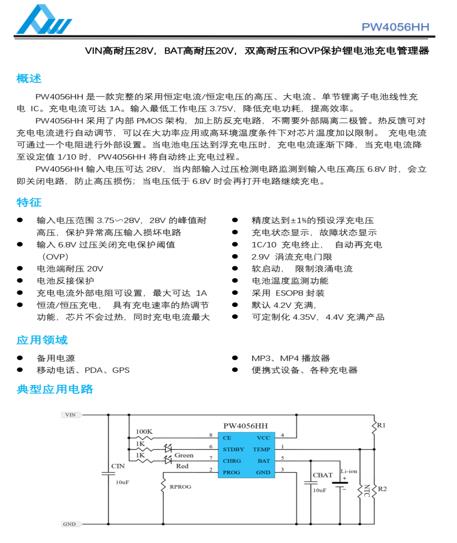

PW4056HH   VIN/BAT双高压线性充电IC，1A

核心参数

输入电压: 4.5V~6.8V

最大耐压: 28V

充电电压: 4.2/4.35/4.4V

充电电流: ~1A

电池节数: 1S

充电类型: 线性+OVP

封装: SOP8-EP

产品特点

• 输入耐压28V，OVP 6.8V

• 充电电流最大1A

• VIN和BAT端均耐高压

• SOP8-EP散热增强封装

• 双灯LED充电状态指示

• 兼容通用4056脚位

PW4054T    超低静态电流线性充电IC，待机45nA

核心参数

输入电压: 4.5V~6V

最大耐压: 7V

充电电压: 4.2/4.35V

充电电流: 2mA~300mA

电池节数: 1S

充电类型: 线性

封装: SOT23-5L

产品特点

• 待机电流仅45nA

• 充电电流2mA~300mA

• 输入电压4.5~6V

• SOT23-5封装

• 支持4.2V/4.35V电池

• 适合IoT低功耗设备

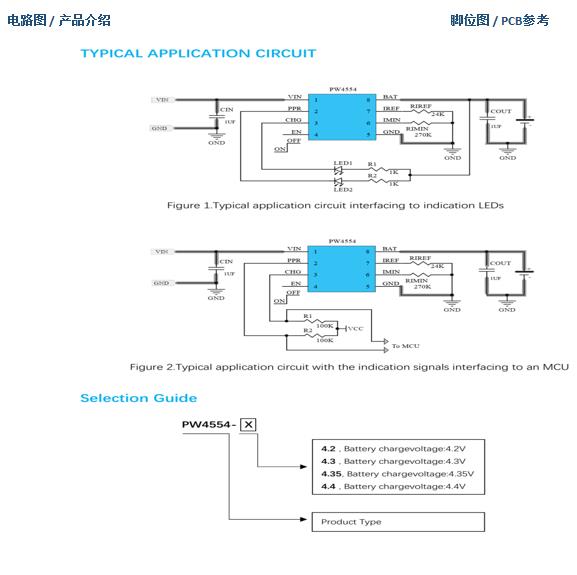

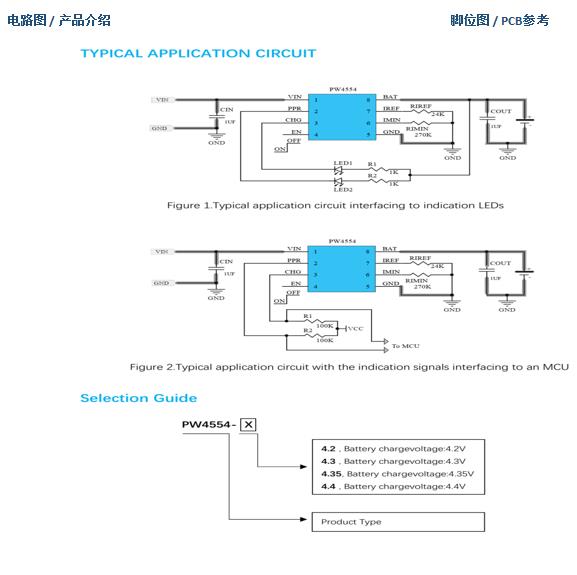

PW4554     带OVP保护超小封装线性充电IC

核心参数

输入电压: 4.5V~6.1V

最大耐压: 27V

充电电压: 4.2/4.35V

充电电流: 20mA~700mA

电池节数: 1S

充电类型: 线性+OVP

封装: DFN-2x2-8L

产品特点

• 输入耐压27V，OVP保护

• 充电电流20mA~700mA

• 超小DFN 2x2mm封装

• 支持4.2V/4.35V电池

• 低功耗设计

• 适合穿戴设备

PW4405    5V升压16.8V四节锂电池充电IC

核心参数

输入电压: 4.5V~6.5V

最大耐压: 7V

充电电压: 16.8V

充电电流: ~1.6A

电池节数: 4S

充电类型: 升压(Boost)

封装: SOP8

产品特点

• 5V输入升压至16.8V

• 充电电流约1.6A

• 四节串联锂电池充电

• SOP8封装

• LED充电状态指示

• 适合电动工具/无人机

PW4243     24V降压12.6V三节锂电池充电IC

核心参数

输入电压: 14V~30V

最大耐压: 33V

充电电压: 12.6V

充电电流: ~3A

电池节数: 3S

充电类型: 降压(Buck)

封装: SSOP10

产品特点

• 输入14~30V，耐压33V

• 降压至12.6V三节充电

• 充电电流最大3A

• SSOP10封装

• 双灯LED充电指示

• 适合24V工业电源
