PW6606：PD/QC快充受电诱骗取电压芯片，支持5V/9V/12V/15V/20V多档电压

产品概述

PW6606是一颗USB电源传输接收SINK端控制器芯片，集成PD、QC、AFC等多种快充协议，可以从PD/QC适配器电源请求设定的电压。当连接USB电源时，芯片自动进行PD/QC协议通讯，完成电压请求，并输出设定的电压。PW6606支持5V/9V/12V/15V/20V多档电压输出，通过外部电阻即可设置所需电压，无需MCU编程，极大简化了快充受电端设计。

核心特性

多协议支持： 内置PD通讯模块和QC通讯，支持PD3.2/3.1/3.0/2.0、QC3.2/3.1/3.0/QC2.0、AFC等主流快充协议

宽电压范围： 支持5V/9V/12V/15V/20V多档输出电压，覆盖主流快充适配器电压档位

智能协商： 当请求电压失败时自动降级请求（如20V失败→12V→9V→5V），确保获得可用电压

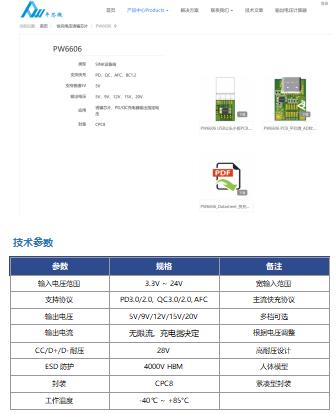

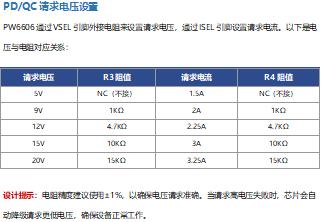

外围极简： 仅需2个外部电阻即可设置输出电压，无需MCU或复杂外围电路

高集成度： 集成USB Type-C UFP协议、BC1.2识别、过压/过流/短路保护

高耐压： 输入电压范围3.3V~24V，CC/D+/D-引脚耐压28V

双接口兼容： 支持USB Type-C口（PD+AFC+QC）和USB A口（QC3.0/2.0）

封装小巧：CPC8封装，适合空间受限的便携设备

工作原理与协议协商流程

PW6606的协议协商流程如下：

1. Type-C插入识别： 通过CC1/CC2引脚检测Type-C连接，优先尝试PD协议握手

2. PD协议协商： 如PD握手成功，按VSEL设置的电压请求（如20V）

3. 智能降级机制： 若请求20V失败→自动降级请求12V→再失败→请求9V→再失败→转为AFC协议请求9V→最后降级为BC1.2的5V

4. 非PD协议识别： 如PD握手失败，进行BC1.2识别，成功后进行QC2.0/AFC判断

5. 安全保护： 内置过压/过流/短路保护，CC/D+/D-误触VBUS时自动断开保护设备

典型应用场景

PW6606广泛应用于需要从USB快充适配器取电的各类设备：

电动工具电池充电器（20V大电压应用）

无线充电底座（9V/12V/15V多档输入）

路由器、交换机等网络设备（12V/15V供电）

小家电（加湿器、风扇、台灯等）

移动电源受电端（快充充电管理）

LED灯带驱动器（恒流供电取电）

便携式医疗设备（监护仪、血压计等）

总结

PW6606是目前市面上集成度最高、外围最简的PD/QC快充受电端诱骗芯片之一。它支持PD系列 、QC系列 、AFC等主流快充协议，可请求5V/9V/12V/15V/20V多档电压，外围仅需2个电阻，无需MCU编程，即可实现快充取电功能。无论是电动工具充电器、无线充电底座、路由器供电还是小家电，PW6606都是简化设计、降低成本的优选方案。

如果您的产品需要从USB快充适配器取电，PW6606可以让您用最少的外围器件实现多档位电压请求，极大简化受电端设计。欢迎索取样品和技术支持。
