带OCP过流的输入反接保护OVP保护芯片

PW2605R 芯片概述

摘要：

PW2605R 是一款高度集成的保护芯片，具备欠压、过压、过流及过温保护功能，支持宽输入电压范围（3.5V至30V）。该芯片以其超快的过压保护响应速度、可编程的过流保护阈值及全面的保护特性，为各类电子设备提供可靠的安全保障。

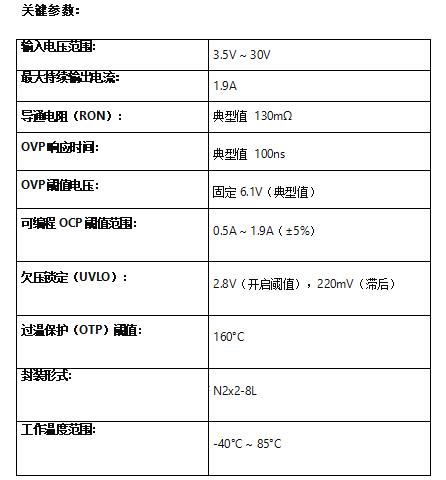

保护性能解析 ：

1 、 超低导通电阻 ：
PW2605R 内部集成了低导通电阻的MOSFET，典型值仅为130mΩ。这一特性使得在1.9A负载电流下，芯片自身压降极小，有效减少了功率损耗，提高了系统效率。

2 、 快速的过压保护（OVP） ：
OVP响应时间典型值为100ns，当输入电压超过设定的过压阈值（固定6.1V或通过外部电阻调整）时，芯片能在极短时间内关闭内部MOSFET，防止过压对后级电路造成损害。

3 、 可编程的过流保护（OCP） ：
用户可通过连接IADJ引脚与地之间的电阻来设置过流保护阈值，范围从0.5A至1.9A，精度为±5%。这一功能使得芯片能够适应不同负载电流的需求，提供精确的过流保护。

4 全面的保护功能 ：

欠压锁定（UVLO） ：当输入电压低于开启阈值（2.8V）时，芯片保持关闭状态，防止低电压条件下工作不稳定。

过温保护（OTP） ：当芯片内部温度超过约160°C时，自动关闭输出，防止过热损坏。

输入反接保护 ：有效防止输入电源极性接反时对芯片及后级电路的损害。

FAULT指示输出 ：当任何保护事件发生时，FAULT引脚输出低电平信号，便于系统监测和故障排查。

低功耗设计 ：PW2605R 在待机状态下具有极低的输入静态电流，有助于延长电池供电设备的续航时间。

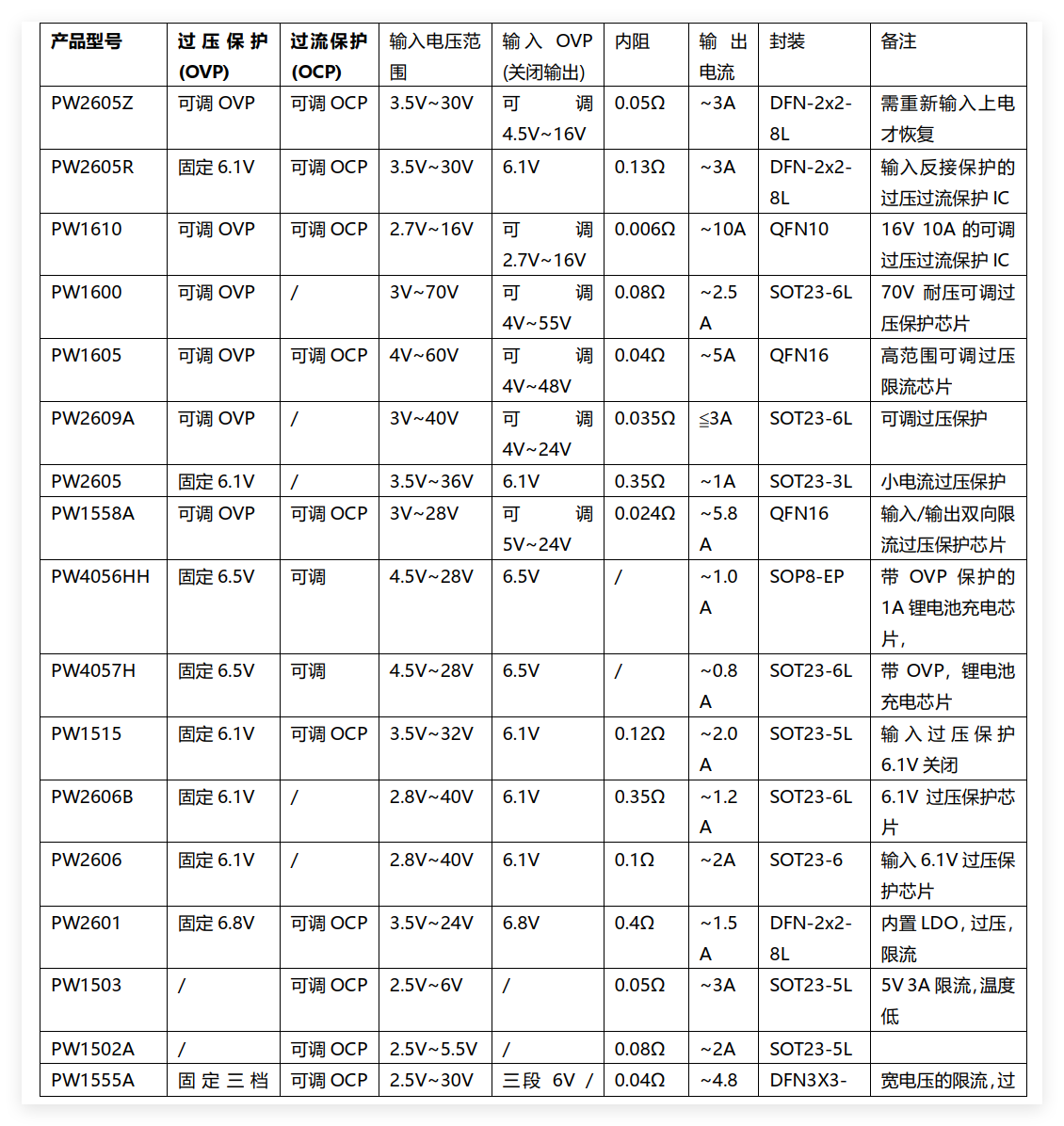

典型应用场景 ：

1 、 GPS设备 ：保护设备免受电源波动和异常电压的影响。

2 、 车载DVR ：在车辆复杂电源环境下提供稳定的电路保护。

3 、 MID（移动互联网设备） ：确保设备在多种充电条件下安全运行。

4 、 数字视频设备 ：防止视频录制过程中因电源问题导致的数据丢失或设备损坏。
